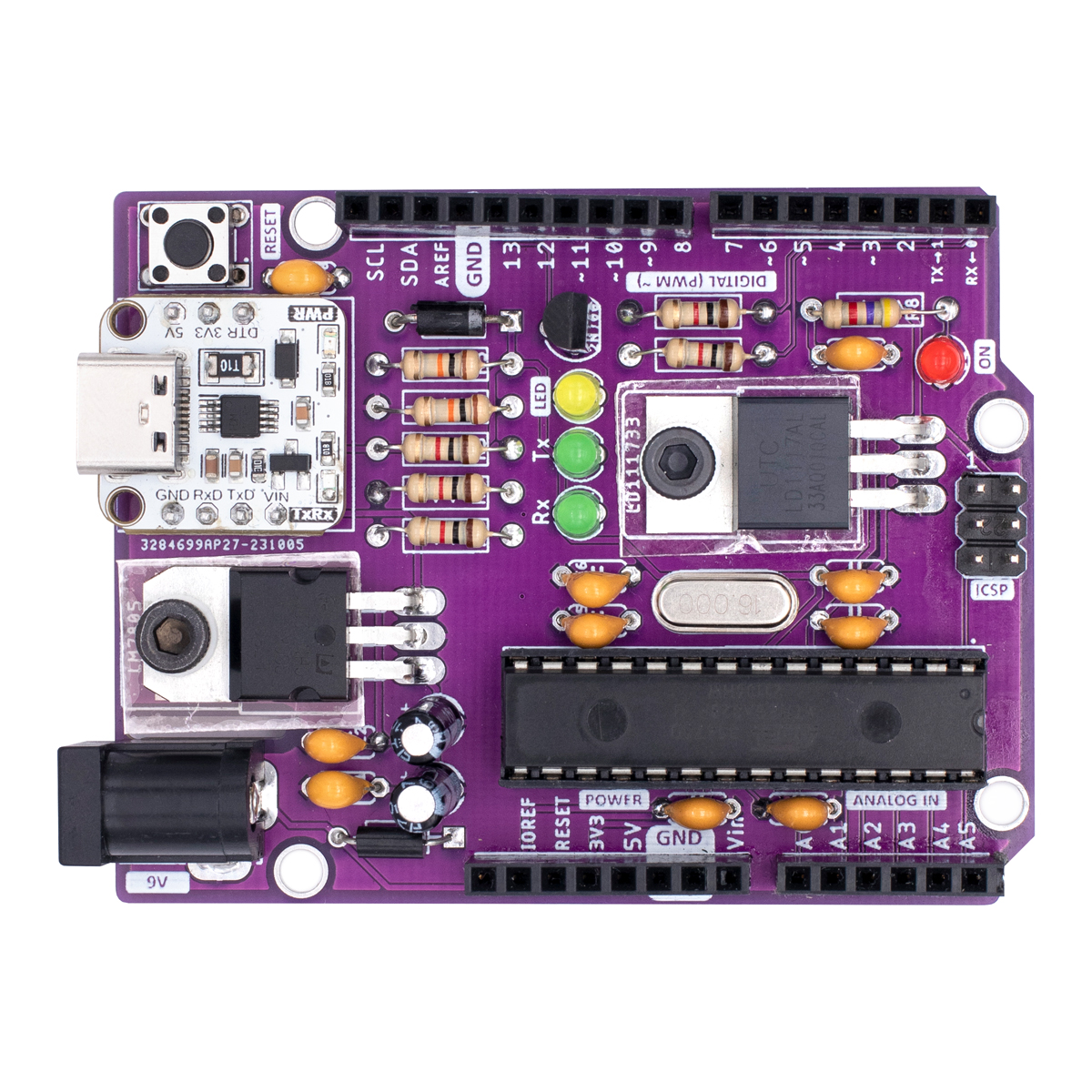

UNIT Uno DIY Kit de Soldadura y Desarrollo Basado en ATMEGA328P

INFORMACIÓN

El UNIT Uno DIY es un kit para que puedas armar una tarjeta de desarrollo basada en el microcontrolador ATMEGA328 y que sea compatible con el entorno de desarrollo Arduino IDE. Además de mejorar tus habilidades de soldadura de componentes Through Hole, al mismo tiempo que te sumerge en la identificación y funcionamiento de los elementos esenciales que integra la tarjeta de desarrollo UNIT Uno DIY. Disponible en tres opciones de color de PCB: Azul, Negro y Morado, el kit incluye:

El UNIT Uno DIY es ideal para aquellos que deseen aprender o poner a prueba sus habilidades de soldadura, ya que necesitarán soldar la placa PCBs y todos sus componentes. Una vez que la armes, obtendrás una tarjeta de desarrollo funcional y versátil que te permitirá llevar a cabo una amplia variedad de proyectos electrónicos de automatización, control, robótica y más.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Marca: UNIT Electronics
• Modelo: UNIT Uno DIY KIT
• Color:  Azul, Negro o Morado
• Microcontrolador: ATmega328P
• Pines Digitales I/O: 14 (de los cuales 6 proporcionan salida PWM)
• Pines de Entrada Analógica: 6
• Memoria flash: 32 KB (ATmega328P) de los cuales 0,5 KB utiliza el bootloader
• SRAM: 2 KB (ATmega328P)
• EEPROM: 1 KB (ATmega328P)
• Velocidad de reloj: 16 MHz
• LED_BUILTIN 13
• No incluye cable USB
• Voltaje:
  •  Alimentación: USB: 5V, Power Jack: 7 a 9 V
  • Salida: USB: 5 y 3.3 V, Power Jack: 5 y 3.3 V
  • Por Pin: 5V
• Corriente:
  • Salida: USB: 2A, Power Jack: 800mA, *Pin 3.3V: 800mA
  • Directa por Pin: 40mA

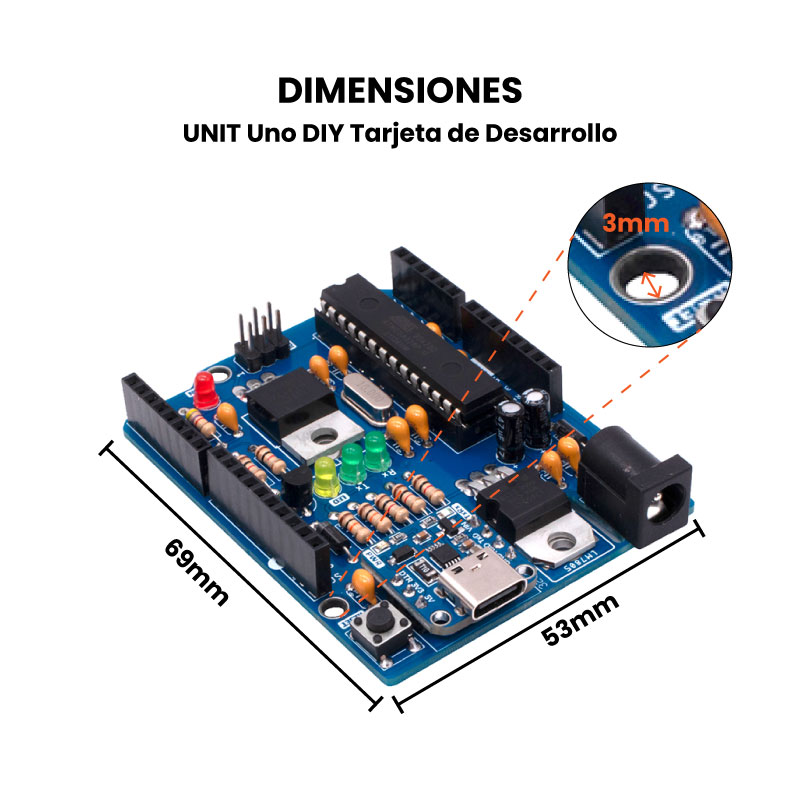

• Dimensiones: 69 x 53 mm
• Peso: 30g

NOTA: El Pin de 3.3V siempre dará una corriente de salida máxima de 800mA, sin importar si la placa esta siendo alimentada vía USB o Power Jack.

DOCUMENTACIÓN Y RECURSOS

• Manual de Ensamble
• Dimensiones
• Esquemático
• Repositorio GitUnit
• Datasheet ATmega328p

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

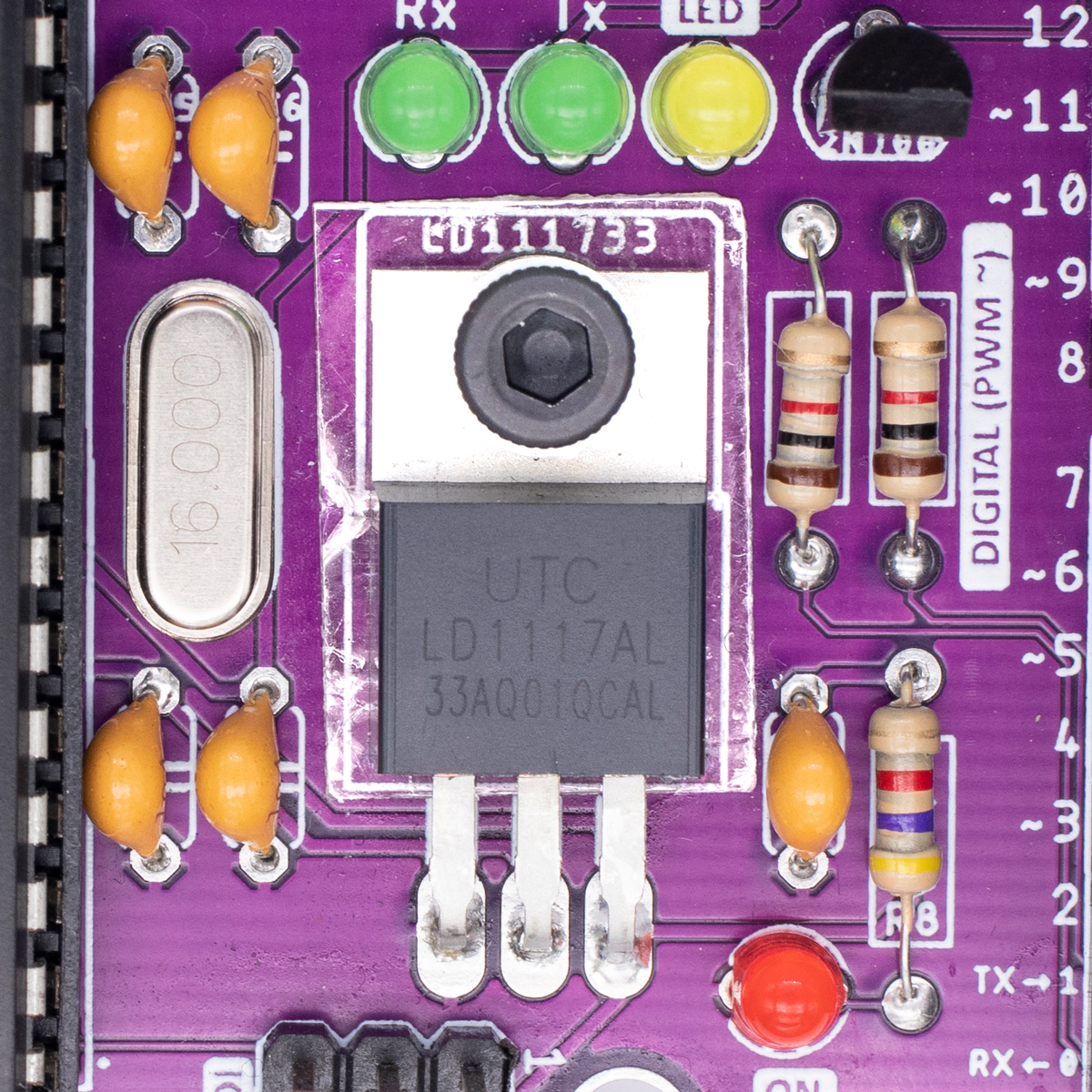

Para la colocación de los reguladores L7805CV y LD1117AL es recomendable colocar un buje y mica cuando es sujetado en la PCB

¿Cómo iniciar a programar con UNIT Uno?

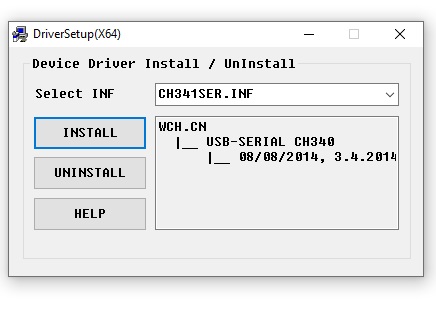

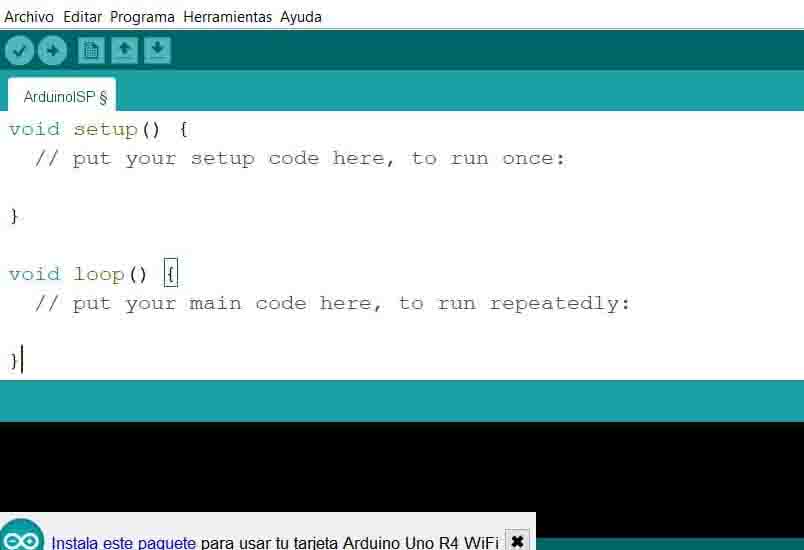

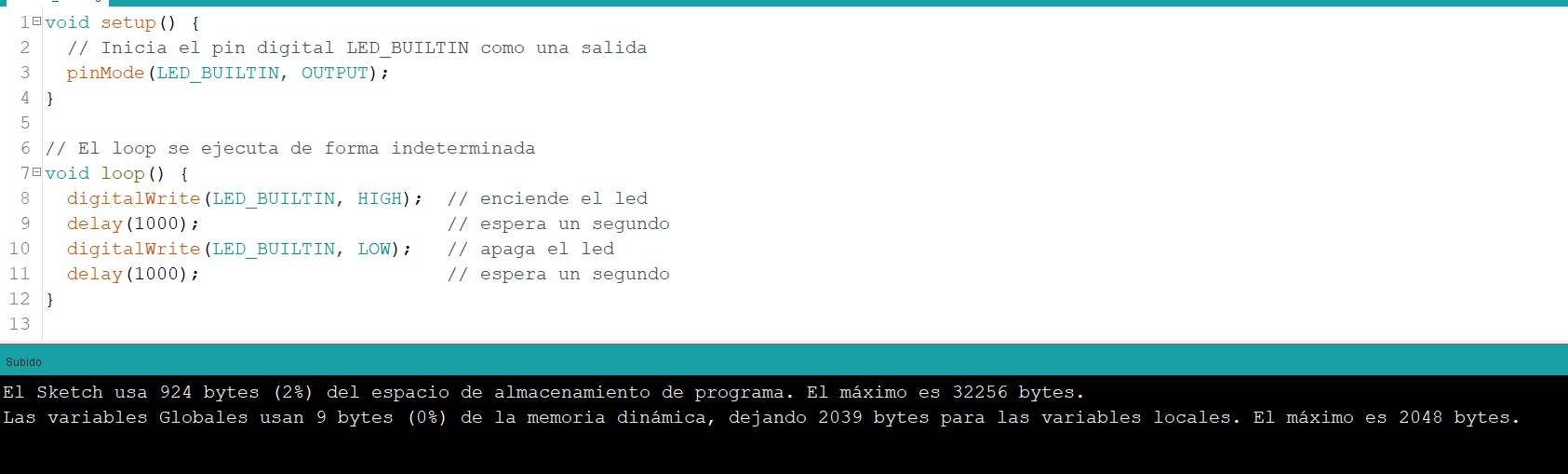

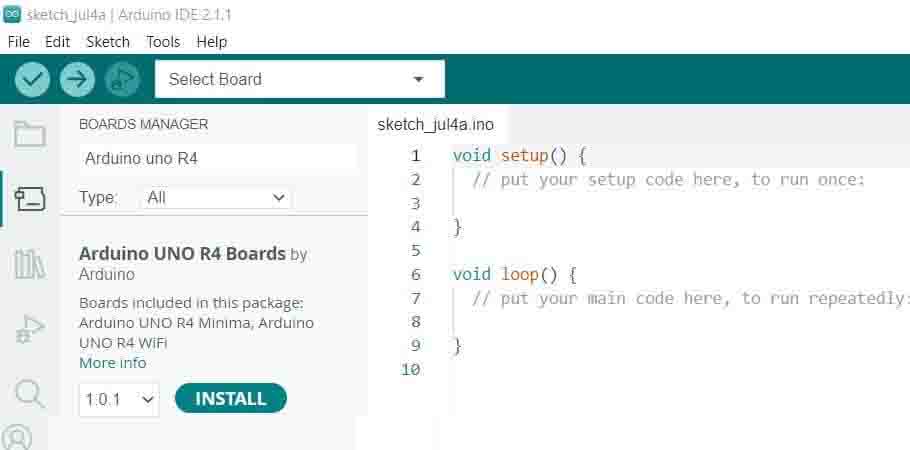

4. A continuación, subiremos un programa simple que hace parpadear el led interno del UNIT UNO para probar que el ensamble de la tarjeta se realizó de forma correcta, para ello inicia el software Arduino (IDE) e ingresa el siguiente código:

void setup() {
  // Inicia el pin digital LED_BUILTIN como una salida
  pinMode(LED_BUILTIN, OUTPUT);
}

// El loop se ejecuta de forma indeterminada
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);  // enciende el led
  delay(1000);                      // espera un segundo
  digitalWrite(LED_BUILTIN, LOW);   // apaga el led
  delay(1000);                      // espera un segundo
}

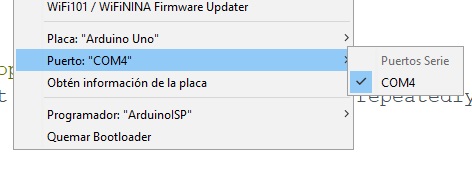

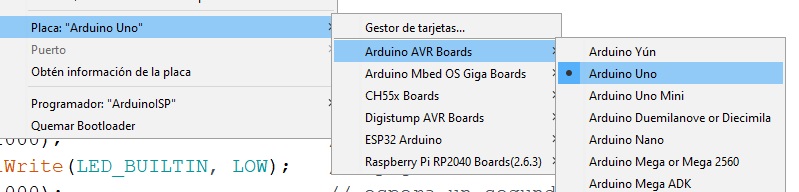

5. Ahora da clic en la ventana de Herramientas y selecciona en “Placa” -> Arduino AVR Boards -> Arduino UNO 6. En “Puerto” busca el COM donde se encuentra tu UNIT UNO y selecciónalo

7.Ahora da clic en el botón de subir y listo, si todo se encuentra en orden te aparecerá en el IDE un mensaje de “Subido” y el led de tu UNIT UNO empezará parpadear cada segundo. 8. Si algo ha salido mal y obtuviste algún error te recomendamos leer la sección de ERRORES COMUNES en el Manual del UNIT UNO DIY.
