K215 Controlador de Huellas + R503 Sensor Dactilar

INFORMACIÓN

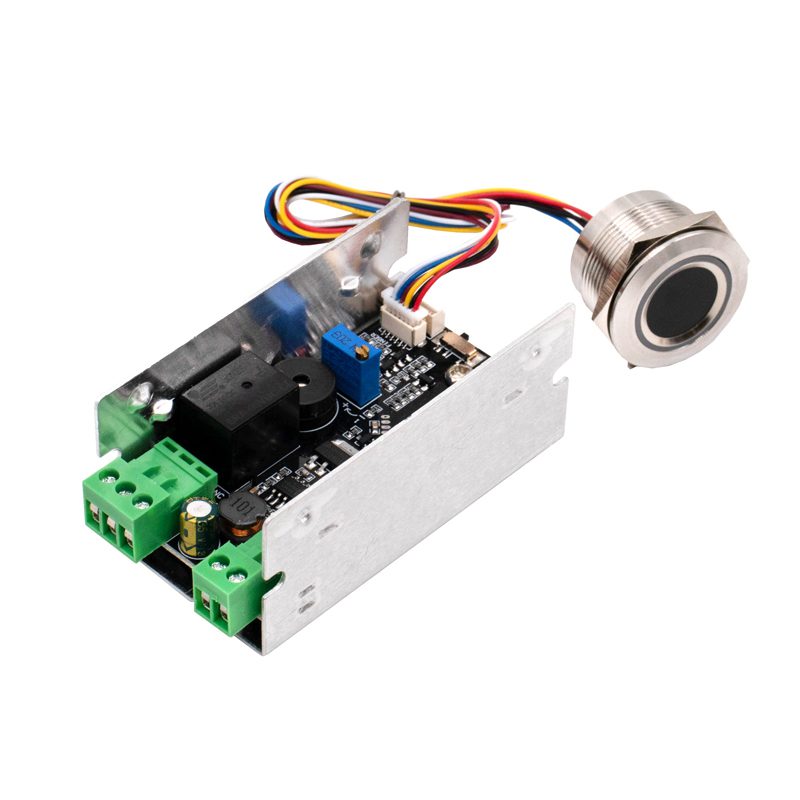

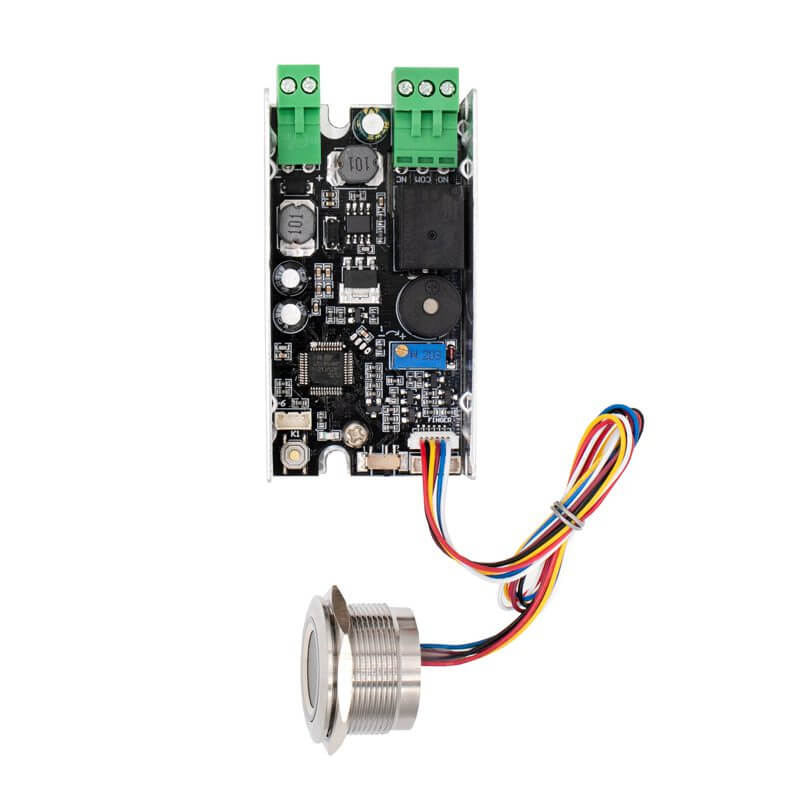

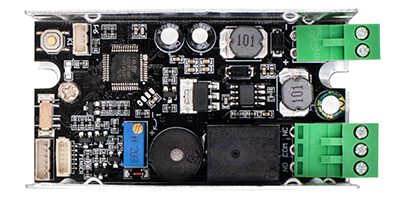

K215 Controlador de Huellas + R503 Sensor Dactilar es un conjunto permiten tener un sistema de control de acceso por medio de la identificación de huellas dactilares, estos dispositivos son de bajo consumo de energía, compactos y fácil de utilizar. El R503 actúa como sensor que por medio de 3 estados del led (rojo, morado y azul) avisa al usuario, si se ha detectado su huella. La placa de control K215 incorpora un relevador que sirve para controlar una cerradura electrónica AC de 125V o chapa DC de 12V con capacidad de corriente de hasta 10A.

El R503 + K215 Controlador Dactilar es ideal para realizar el control de acceso por medio de huellas dactilares de negocios, casas, departamentos y/o edificios. Ideal usar en conjunto con chapas eléctrica u otros actuadores. Encuentra más lectores digitales Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

DOCUMENTACIÓN Y RECURSOS

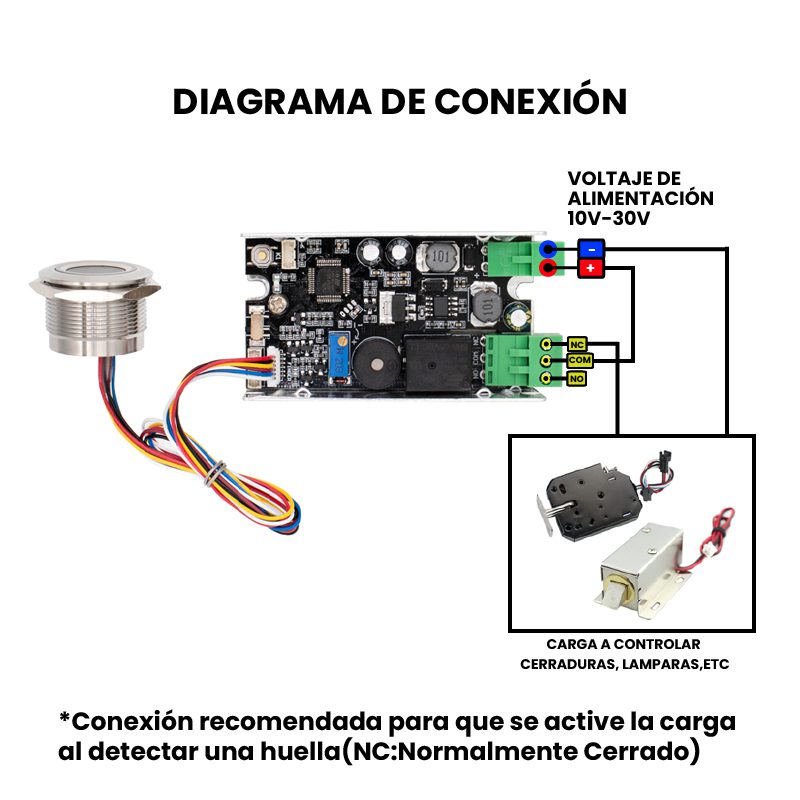

• Diagrama de Conexión
• Manual
  • R503
  • K215

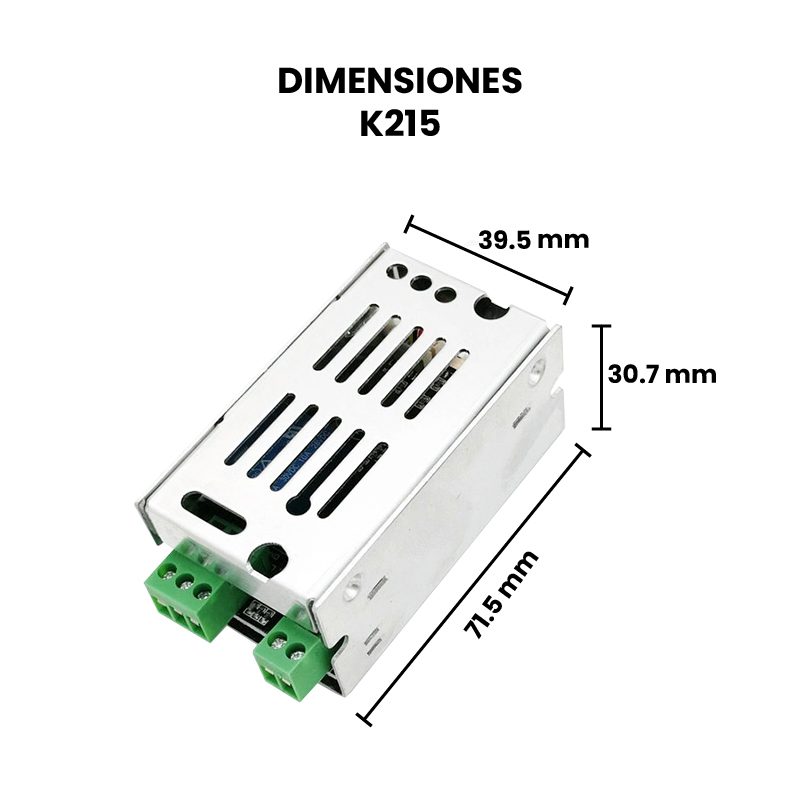

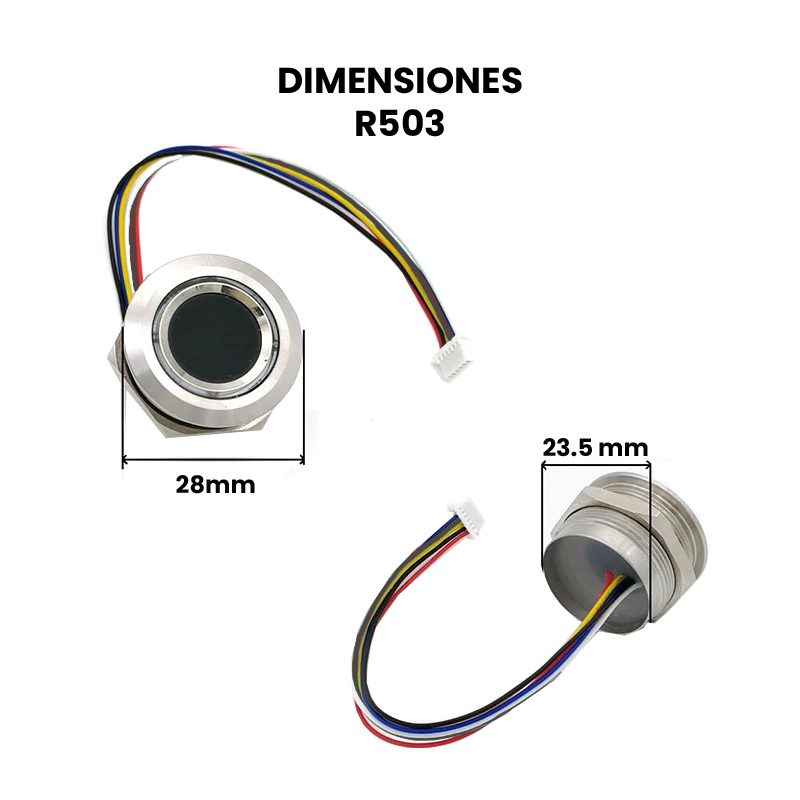

• Dimensiones
  • R503
  • K215

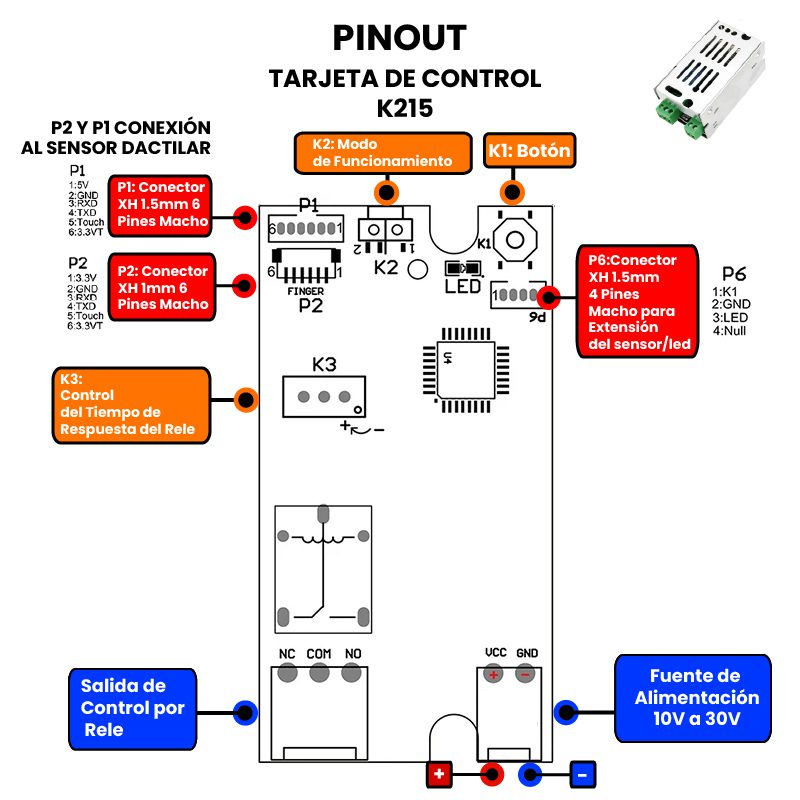

• Pinout
  • R503
  • K215

INFORMACIÓN ADICIONAL

¿Cómo usar por primera vez la tarjeta de control K215?

1. Presionar el botón K1 para que el sensor encienda con luz morada
2. Presionar por 2 segundos el botón y el led parpadeara de color azul y estará listo para ser receptor en la lectura de huellas que se guardaran en la memoria de la tarjeta. Emitirá dos sonidos, uno para captar la huella y posteriormente otro para confirmar que se ha guardado.
3. Una vez finalizado, presionar nuevamente el botón K1 y el aro del led cambiará a morado.
4. Ya que el aro esté en morado, el sistema está listo para activarse con las huellas dactilares guardadas.

Reconocimiento, dar de alta y error en la lectura de huella digital

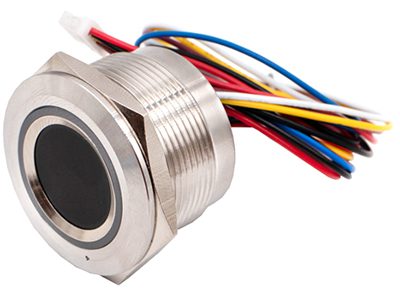

El sensor R503 cuenta con una interfaz visual para saber el estado de detección y reconocimiento de huella dactilar. Los tres estados que se podrán observar a partir del led , los cuales son:

• Morado: Fase Inicial detección para el guardado de huella en la memoria de la tarjeta.
• Azul: Autentificación de huella y detección exitosa
• Rojo: Error de detección

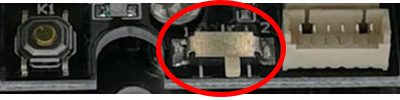

Modos de Funcionamiento

La tarjeta de control K215 cuenta con 2 modos de funcionamiento al detectar una huella, los cuales son:

• Palanca a la Izquierda (1): El relevador se activará al detectar la huella y se desactivará cuando nuevamente sea detectada la huella.
• Palanca a la Derecha (2): Al ser detectada la huella el relevador se activará y desactivará en un tiempo determinado. Recuerda que este tiempo se puede ajustar por medio del potenciómetro incluido en la tarjeta.
