INFORMACIÓN

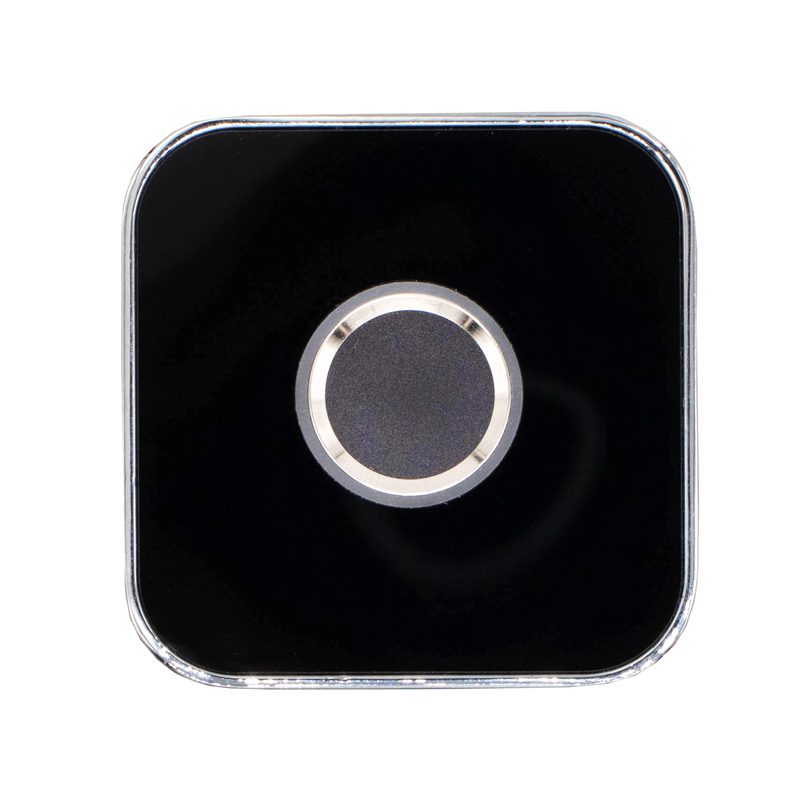

El R502AW Sensor Dactilar TTL es un dispositivo de reconocimiento y detección de huellas digitales para poder actuar como interruptor. Es preciso y rápido, este sensor requiere de un decodificador de huellas.
El R502AW Sensor Dactilar TTL es útil para realizar el control de acceso por medio de huellas dactilares de negocios, casas, departamentos y/o edificios. Ideal usar en conjunto con chapas eléctricas.
Encuentra mas lectores digitales Áqui.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Modelo: R502-AW
- Tipo: Capacitivo Dactilar
- Marca: GROW
- Voltaje de Alimentación: 3.3V DC
- Corriente de Trabajo: 20mA
- Interfaz: UART (TTL)
- Resolución: 508 DPI
- Matriz de detección: 192 x192 pixeles
- Color de Led: Morado, Rojo o Azul
- Tarjetas de control compartibles:
- K200 -3.3
- K202, K215 -V1.3
- K216,K219-A,K220,K236-A

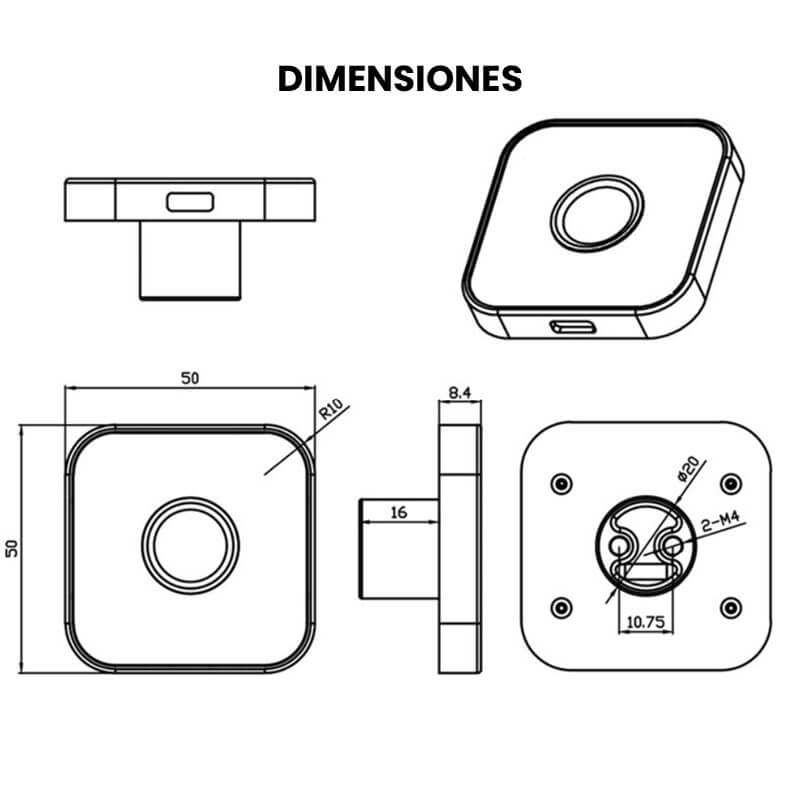

- Dimensiones:
- Área de detección táctil: 15.5 mm
- Dispositivo: 50 x 50x 8.4 mm
- Conector: 24 cm (aproximadamente)
- Velocidad:
- Baud: (9600 bps) ×N donde N = 1 ~ 12(defecto N = 6, ie 57600bps).
- Escaneo: <2 segundos
- Verificación: <3 segundos
- Temperatura de Operación: -20°C a 60°C

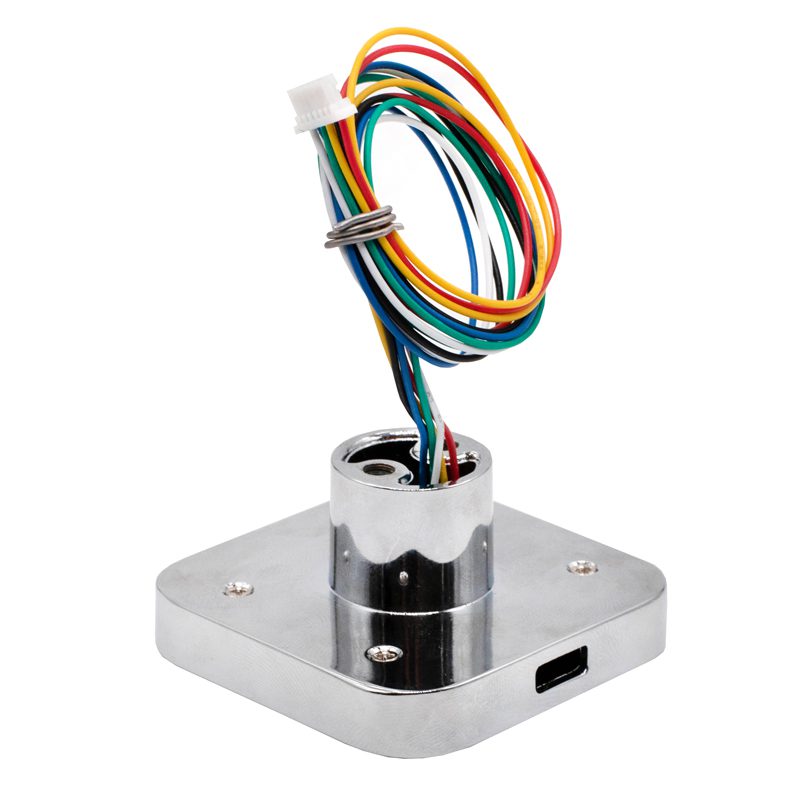

Pines:
- VIN: Conexión a fuente de alimentación (3.3 V)
- GND: Conexión a GND de la fuente de alimentación
- TXD: Transmisión de datos, nivel lógico TTL
- RXD: Recepción de datos, nivel lógico TTL
- WAKE UP: Señal de detección de dedo
- 3.3VT: Voltaje de alimentación de la inducción touch (3-5 V)
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Reconocimiento, dar de alta y error en la lectura de huella digital
El sensor R502AW cuenta con una interfaz visual para saber el estado de detección y reconocimiento de huella dactilar. Los tres estados que se podrán observar a partir del led son:
- Morado: Fase Inicial detección y/o memoria de Huella
- Azul: Autentificación de huella y detección exitosa
- Rojo: Error de detección

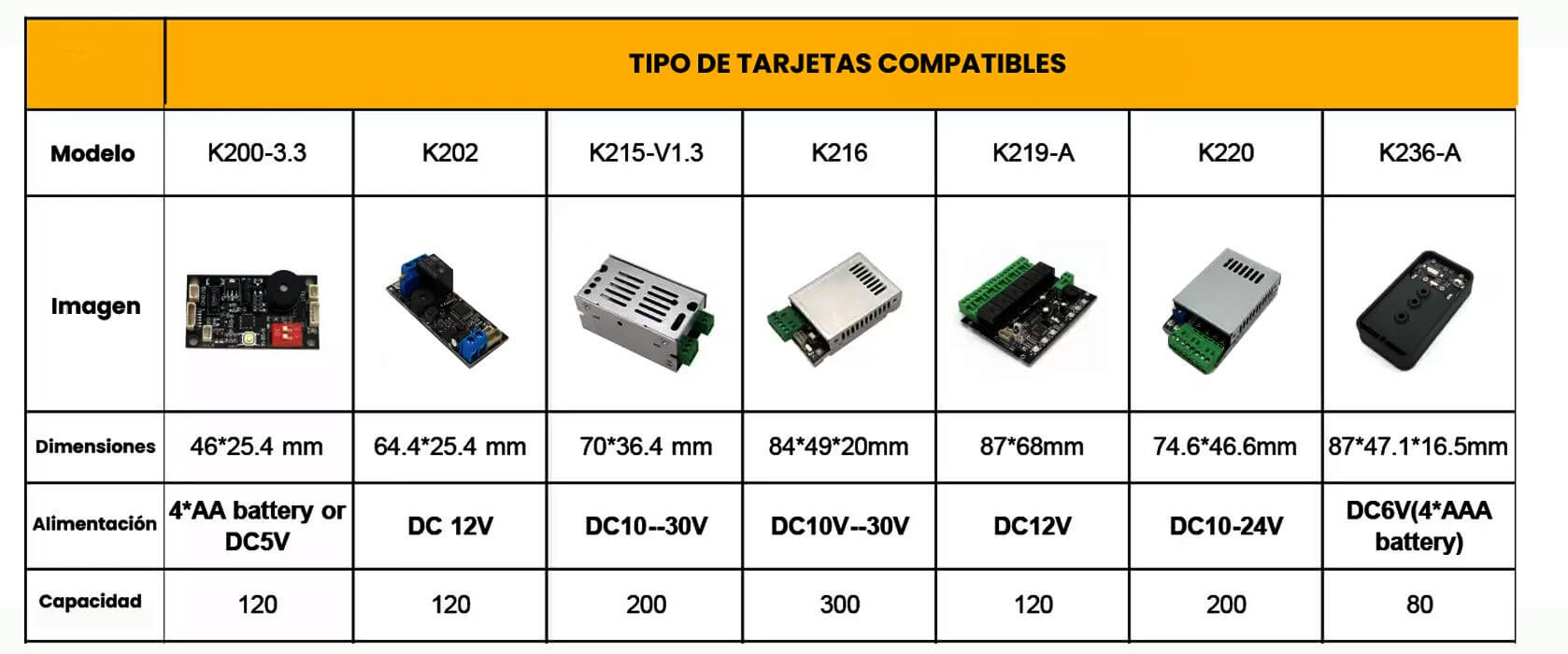

Tarjetas de control compatibles
Para poder hacer uso de este sensor táctil será necesario alguna de las siguientes tarjetas de control:
