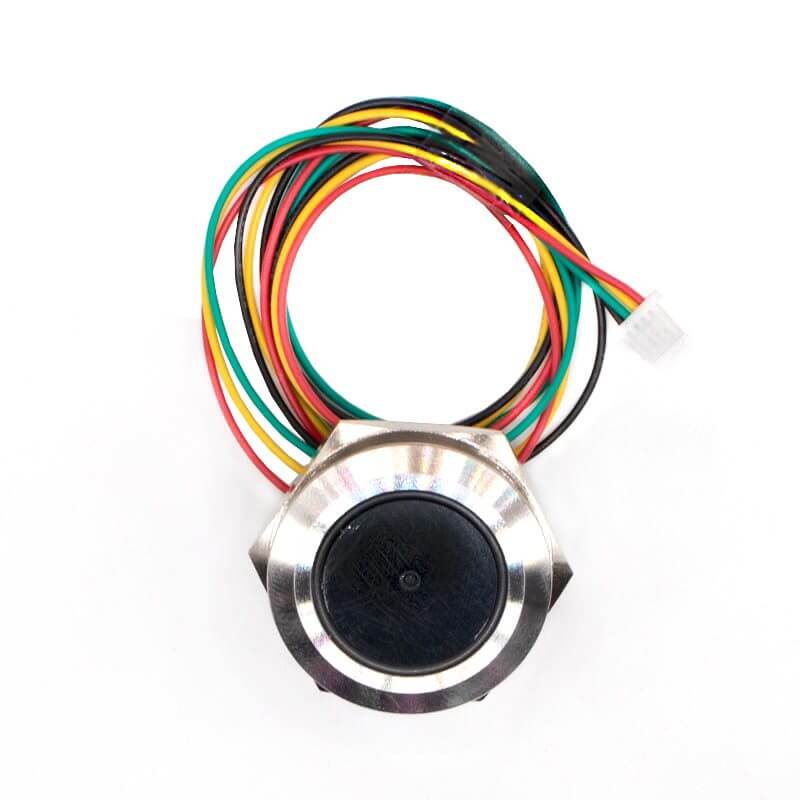

GM60 Escáner QR Código de Barras UART

INFORMACIÓN

El GM60 Escáner QR Código de Barras UART  es un pequeño módulo lector de código 1D y 2D, con interfaz UART con iluminación que indicara que tipo de lectura es la que esta obteniendo. Este módulo de escáner de código GM60 puede leer con precisión el código de barras o el código QR en papel o pantalla a alta velocidad (alrededor de 1 segundo) incluso en entornos con poca iluminación.

Mediante el uso del algoritmo de reconocimiento de imagen inteligente, este módulo puede decodificar fácilmente todo tipo de códigos 1D/2D comunes. Este módulo se puede integrar fácilmente en equipos de escaneo de códigos de barras de varios medios, incluidas máquinas expendedoras de autoservicio, máquinas de puertas de metro, control de acceso, máquinas de pago, etc.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: GM60
• Linea: GROW
• Voltaje de Operación: 3.3V
• Modo de Lectura: 640* 480 CMOS
• Decodificación:
  • 1D:EAN13, 8; UPCA,UPCE0,1; Code128,39,93,Bar; Interleaved 2 /5
  • 2D:QR, Data Matrix, PDF417
  • QR Code, Data Matrix, PDF417,EAN13,UPC,Code 39,Code 93,Code 128,UCC/EAN 128
• Angulo de Escaneo:
  • Roll: 360°
  • Pitch: ± 55°
  • Yaw: ± 55°
• Ángulo de visión
  • Horizontal: 69°
  • Vertical: 56°
• Modo de Trabajo: 3 Modos; Continuo, Manual e Inducción
• Resolución: 5 mil
• Corriente de Operación: 70mA
• Rango de Lectura:
  • Alipay: 30 a 150 mm
  • Bus: 50-120mm
• Nivel de Iluminación: 0-100,000LUX
• Interfaz: UART, 57600 (TTL-232)
• Tipo de conector: SH1.0mm
  • Pines: 4
  • Paso: 1.0mm
• Rosca: M25
• Temperatura de Operación: -20°C a 60°C
• Dimensiones: 21 x 12 mm
• Peso:2g

DOCUMENTACIÓN Y RECURSOS

• Manual de uso

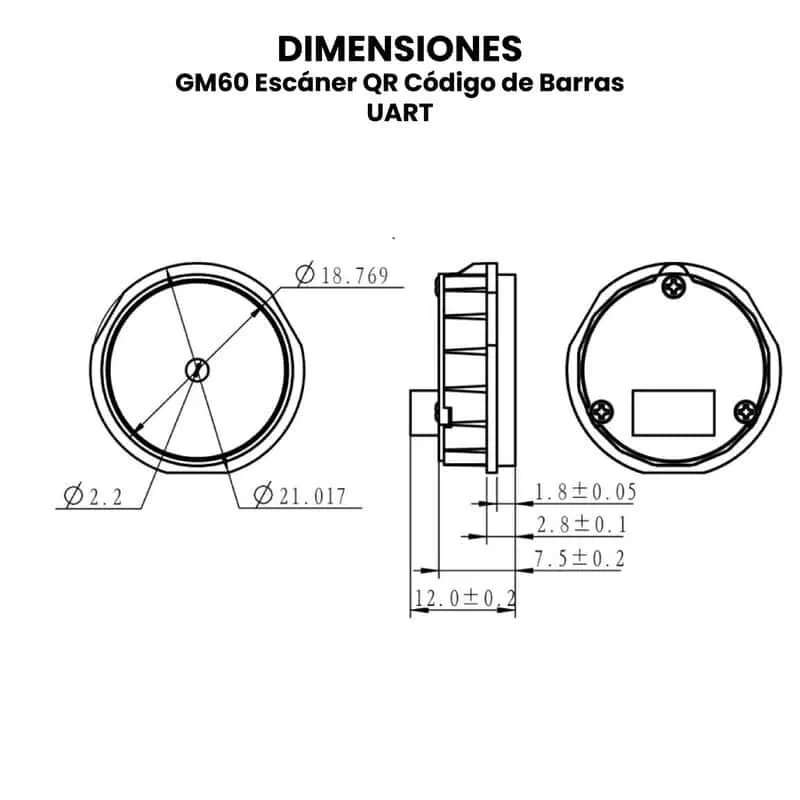

• Dimensiones

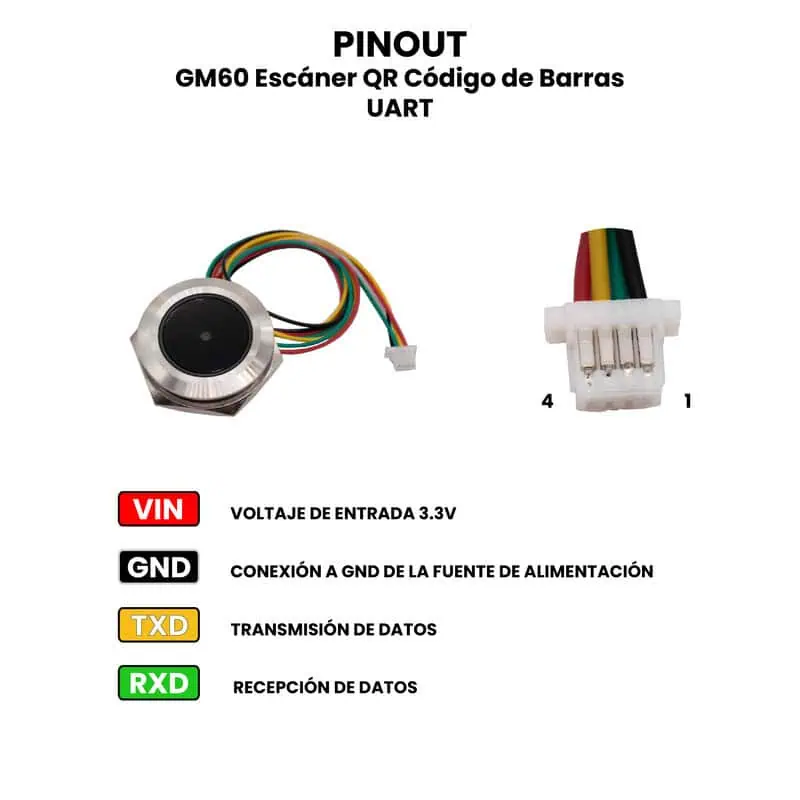

• Pinout

INFORMACIÓN ADICIONAL

Recomendaciones de Uso del GM60 Escáner QR Código de Barras UART

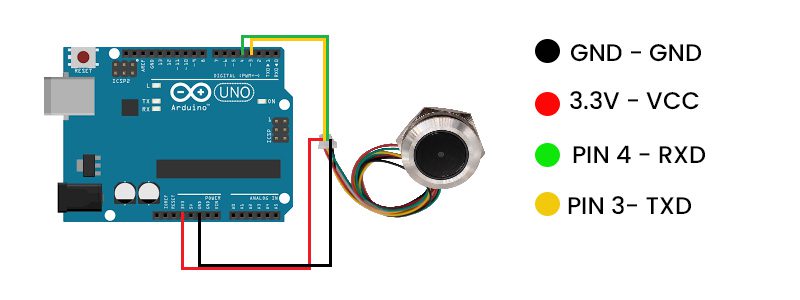

Para poder usar tu sensor GM60 te recomendamos realizar el siguiente test de lectura, el cual necesitara la siguiente conexión en la placa de desarrollo R3 UNO:

Posteriormente , realizar la lectura del código mediante el puerto serial del Arduino IDE, programando lo siguiente:

#include <SoftwareSerial.h>
SoftwareSerial mySerial(3, 4);         // RX, TX
void setup()
{
Serial.begin(9600);
mySerial.begin(9600);
{
if (mySerial.available())
{
while (mySerial.available())
{
char input = mySerial.read();
Serial.print(input);
delay(5);
}
Serial.println();
}
}

El sensor GM60 al ser alimentado variara los colores de verde, azul, rojo y morado, pero al detectar un código QR mantendrá por 2s el color verde. A continuación te proponemos unos código QR para que puedas visualizar en el monitor serial y uno mas para volver a Configuración de Fabrica el sensor GM60.
