Arduino UNO R4 Minima ABX00080

Arduino UNO R4 Minima es una tarjeta de desarrollo programable que brinda una introducción práctica y sencilla al mundo de la electrónica y la programación en Arduino IDE. Destacando como la primera tarjeta de Arduino en incorporar el microcontrolador “MCU” basado en el Renesas RA4M1 (Arm® Cortex®-M4) con un voltaje de operación de 5V. Tiene 14 E/S digitales, 6 entradas analógicas con resolución de hasta 14 bits, una velocidad de reloj de 48 MHz, y SRAM de 32 kB, memoria flash de 256 kB y EEPROM de 8 kB.

También cuenta con un DAC para proyectos de audio, RTC para un seguimiento de tiempo preciso y HID para emular un teclado/ratón. El conector Jack (VIN) admite voltajes de hasta 24V.

El Arduino UNO R4 Minima es una herramienta versátil utilizada para la creación de prototipos, prácticas y proyectos en el campo de la electrónica. Esta tarjeta programable ofrece la posibilidad de realizar diversas tareas y procesos, adaptándose a las necesidades específicas de cada usuario. Desde recopilar información de sensores digitales y analógicos, hasta controlar dispositivos como LEDs, Buzzers, Motores, actuadores y más, el Arduino UNO R4 Minima ofrece una amplia gama de aplicaciones.

Tanto estudiantes, técnicos, ingenieros, makers y docentes en el campo de la electrónica pueden beneficiarse de esta placa, ya que les brinda la oportunidad de adentrarse de manera práctica en el mundo de la programación y el desarrollo de proyectos electrónicos. Sea cual sea tu nivel de experiencia, el Arduino UNO R4 Minima se presenta como una herramienta fundamental para explorar y potenciar tus habilidades en este campo.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: Arduino
• Modelo: UNO R4 Minima
• Código Arduino: ABX00080
• Color PCB: Azul
• MCU: R7FA4M1AB3CF
• Voltaje operación: 5V DC
• Puerto de programación: USB Tipo C
• Voltaje de alimentación:
  • VIN y DC Jack: 6V a 24V (9V Recomendado)
  • Conector USB: 4.8V a 5.5V (5V Recomendado)
  • Diodos Schottky para protección contra sobretensión y polaridad inversa
• Corriente DC por pin de E/S: 8 mA
• Compatible con:
  • Arduino IDE
  • Editor Web
  • Arduino CLI
• Dimensiones:
  • Tarjeta: 68.6mm x 53.4mm x 15.20mm

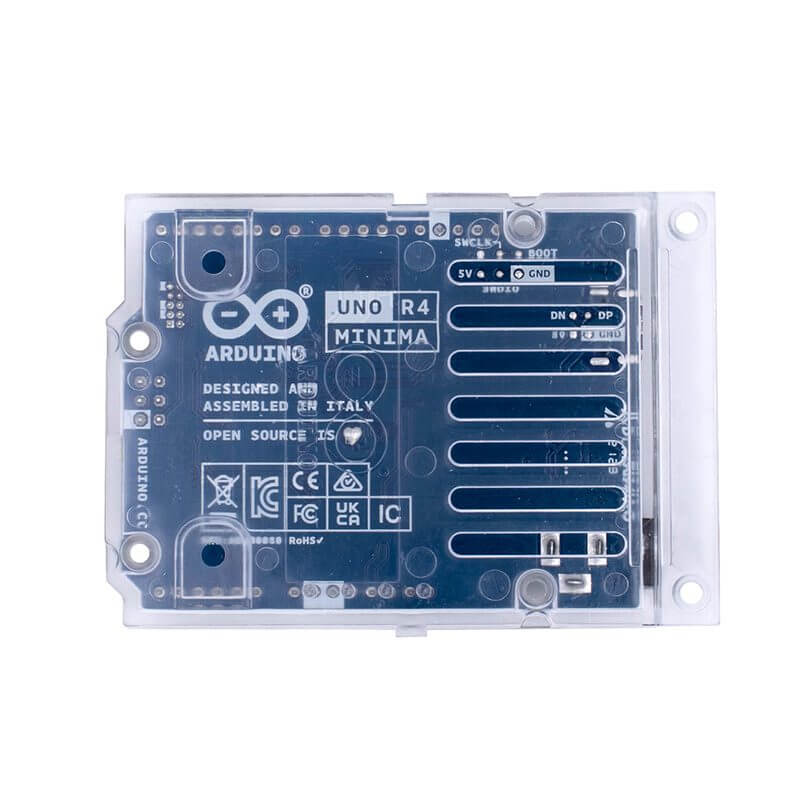

  • Tarjeta con base de acrílico: 80mm x 58mm x 23mm
• Peso: 31.24g

MCU R7FA4M1AB3CF:

• Microprocesador 32 Bits Arm Cortex-M4 48MHz
• Voltaje de operación: 5V DC
• Reloj de tiempo real (RTC)
• Unidad de protección de memoria (MPU)
• Convertidor analógico digital (DAC)

Memoria:

• Flash: 256kB
• SRAM: 32KB
• EEPROM: 8KB

Pines:

• E/S digitales: 14
• Pines de entrada analógica: 6 (ADC) A0-A5
• DAC: 1
• PWM: 6 (D3,D5,D6,D9,D10 y D11)

Interfaces de comunicación:

• UART: x1 (D0, D1)
• I2C: x1 (A4, A5, SDA, SCL)
• SPI: x1 I (D10-D13, ICSP Header)
• CAN: x1 (D4, D5, Se requiere un transceptor externo)

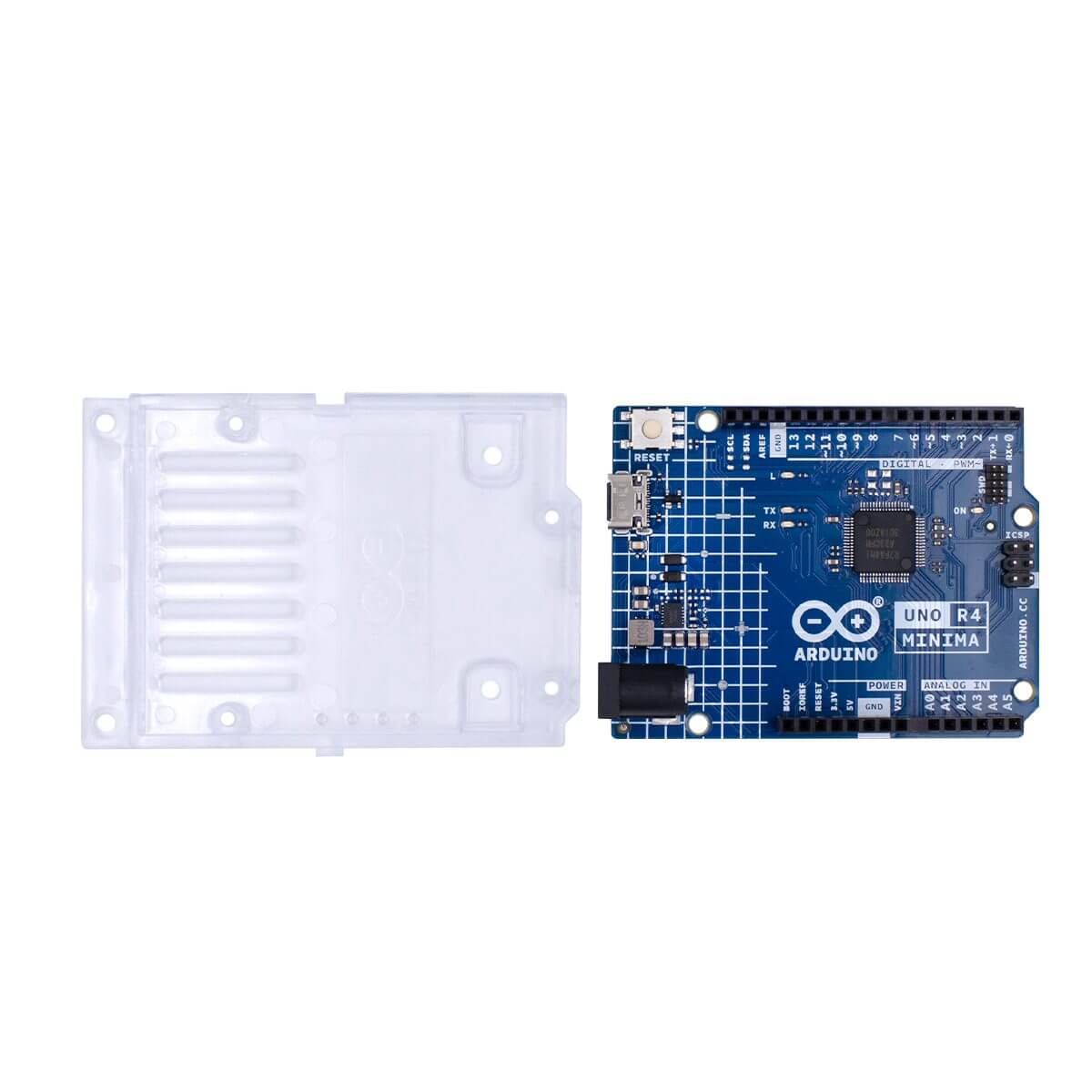

Incluye:

• Placa Arduino UNO R4 Minima

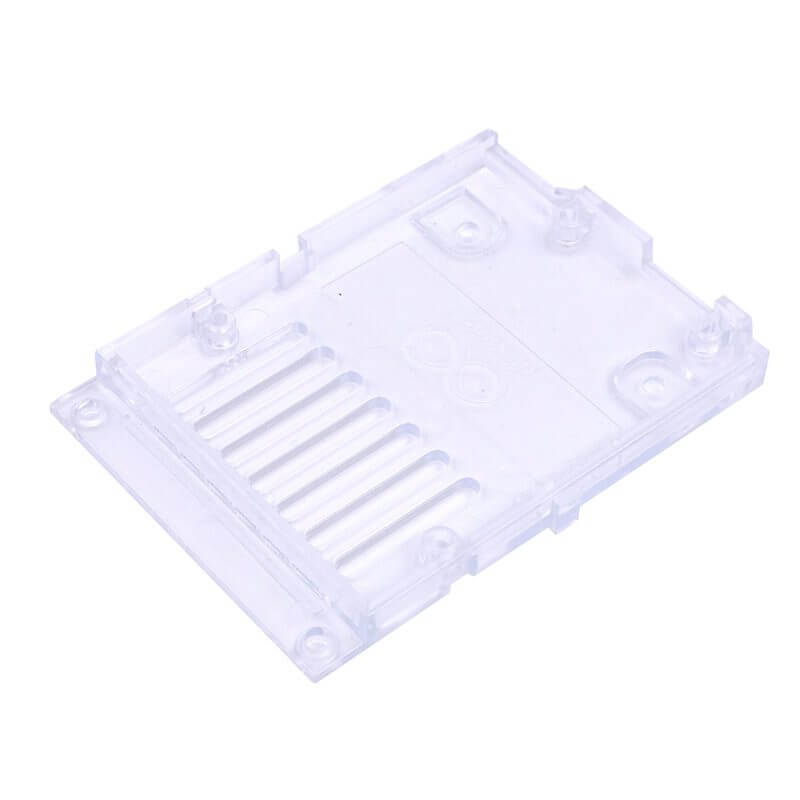

• Base de acrílico
• Stickers de arduino
• *No incluye Cable USB Tipo C

DOCUMENTACIÓN Y RECURSOS

• Descripción general – Arduino Docs
• Hoja de referencia UNO R4 Minima
• Pinout

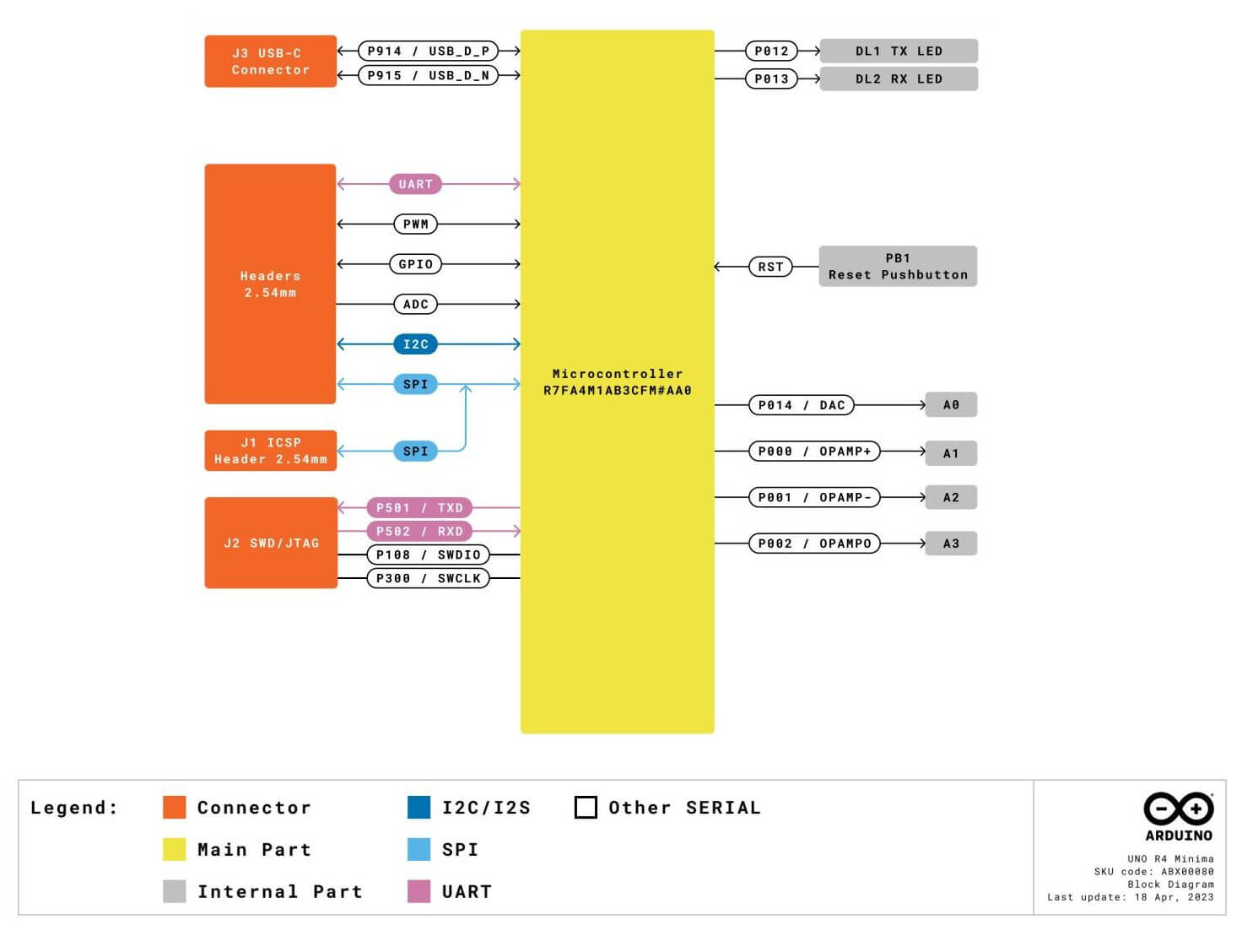

• Diagrama a Bloques
• Esquemático

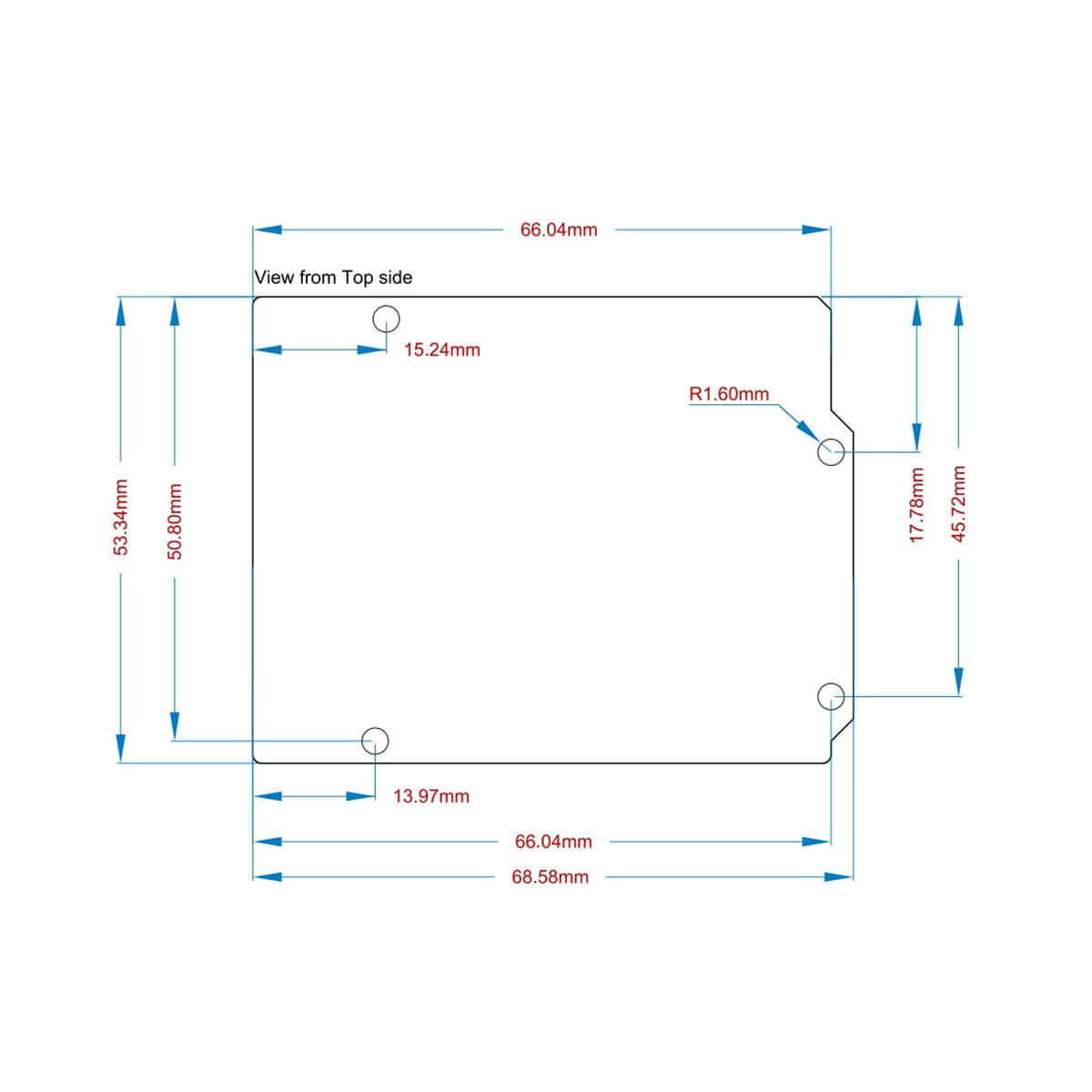

• Dimensiones

Tutoriales:

• Primeros pasos con UNO R4 Minima
• Real-Time Clock
• Convertidor de digital a analógico (DAC)
• USB HID
• CAN Bus
• Resolución ADC

INFORMACIÓN ADICIONAL

Primeros pasos con Arduino UNO R4 Minima

Para utilizar la placa Arduino UNO R4 Minima, deberás instalar el paquete de la placa UNO R4 Minima, que forma parte del Arduino Core para dispositivos Renesas. Para instalarlo, necesitarás una versión del IDE de Arduino, que puedes descargar desde la página de software de Arduino. En caso de tener ya instalado el IDE de Arduino, se recomienda utilizar la última versión disponible.

Una vez instalado o actualizado, abre el IDE y conecta la tarjeta con un cable USB Tipo C y sigue los siguientes pasos:

1. Ya conectada la tarjeta al PC, espera a que se cargue el controlador.
2. Abre el “Administrador de dispositivos”.
3. Verifica el puerto COM que se asignó a la tarjeta, que aparecerá como “Dispositivo serie USB (COM…)”.
4. A continuación, ve al IDE de Arduino y dirígete a la pestaña “Herramientas”. Haz clic en “Placas” y selecciona “Gestor de tarjetas”.
5. En el gestor de tarjetas, busca las tarjetas “Arduino UNO R4 Boards” e instálalas.
6. Asegúrate de seleccionar la tarjeta Arduino UNO R4 Minima y el puerto COM correspondiente en el apartado “Herramientas”.
7. ¡Listo! Ahora puedes usar tu tarjeta y comenzar a programar.

¿Puedo usar un código desarrollado para el UNO R3 en el UNO R4?

Si, el código fue desarrollado usando la API de Arduino. En caso de que se hayan usado instrucciones disponibles solo para arquitectura AVR, se deben de hacer algunos cambios para asegurar la compatibilidad.

¿Todas las librerías compatibles con el UNO R3 son compatibles también con el UNO R4?

No, algunas librerías del UNO R3 usan instrucciones para la arquitectura AVR, la cual no es compatible con la arquitectura del UNO R4, sin embargo hay librerías que ya han sido adaptadas para el UNO R4.
