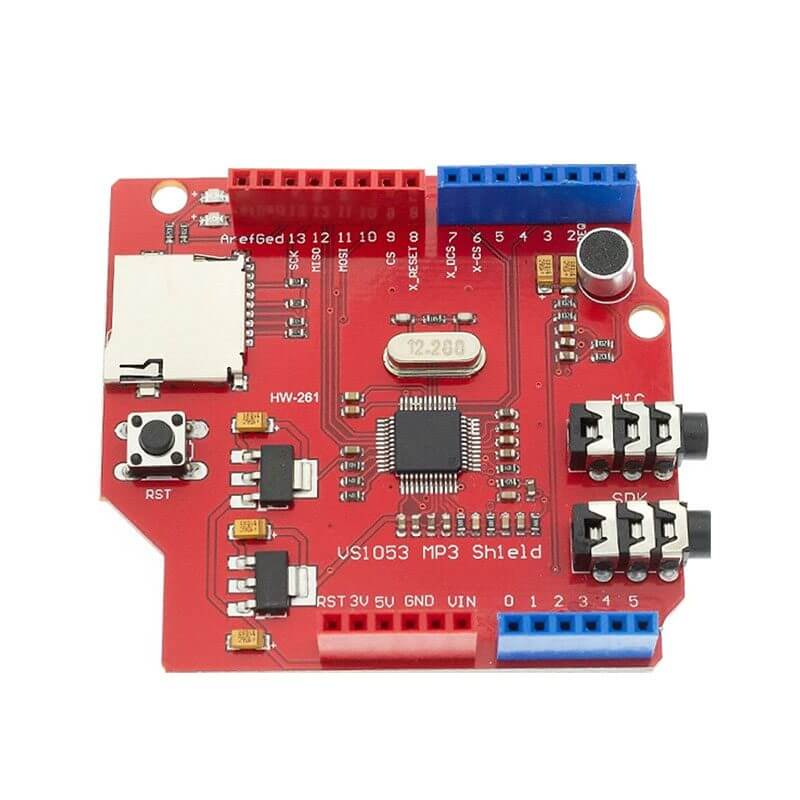

VS1053B Reproductor MP3 TF Shield Arduino

INFORMACIÓN

El VS1053B Reproductor MP3 TF Shield para Arduino es un módulo diseñado para reproducir archivos de audio en formato MP3 y WMA utilizando la plataforma Arduino. El módulo está basado en el chip VS1053B, que es un decodificador de audio altamente integrado capaz de reproducir música de alta calidad.

El shield está equipado con un slot para tarjeta microSD (TF) en el cual se pueden insertar tarjetas de memoria con archivos de música en formato MP3. Utiliza una interfaz de comunicación SPI para conectarse al Arduino, lo que permite una fácil integración con la placa y la programación.

El VS1053B Reproductor MP3 TF Shield también cuenta con una salida de auriculares y una salida de línea para conectar altavoces o sistemas de audio externos.

Este shield es muy útil para proyectos en los que se requiere la reproducción de música o sonidos, como sistemas de alarma, reproductores de música portátiles, sistemas de información auditiva, entre otros. Su compatibilidad con Arduino y su facilidad de uso lo convierten en una opción popular para agregar capacidades de reproducción de audio a proyectos basados en esta plataforma.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Voltaje de Funcionamiento:  5 V
• Consumo de Corriente: 800 mA
• Frecuencia: 12.288 MHz
• Ogg Vorbis
• MP3 = MPEG 1 & 2 canales de audio III (CBR+VBR+ABR)
• MP1 & MP2 = MPEG 1 & 2 canales de audio I & II opcional
• MPEG4 / 2 AAC-LC(+PNS), HE-AAC v2 (Level 3) (SBR + PS)
• WMA4.0/4.1/7/8/9 (5-384 kbps)
• FLAC ( 24 bits, 48 kHz)
• WAV (PCM + IMA ADPCM)
• General MIDI 1 / SP-MIDI formato 0
• Interfaz: SPI
• Compatibilidad: Arduino UNO / MEGA
• Salidas:
  • Grabación de Micrófono
  • Auriculares y estéreo.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

INFORMACIÓN ADICIONAL

Recomendaciones de Uso:

Para utilizar por primera vez el VS1053B Reproductor MP3 TF Shield con Arduino, sigue estos pasos:

1. Conecta físicamente el shield al Arduino: Inserta el shield en la parte superior de la placa Arduino, asegurándote de que los pines estén correctamente alineados.
2. Conecta una tarjeta microSD: Inserta una tarjeta microSD en el slot correspondiente del shield. Asegúrate de que la tarjeta contenga archivos de música en formato MP3 que deseas reproducir.
3. Conecta los auriculares o altavoces: Si deseas escuchar el audio a través de auriculares, conecta estos a la salida de auriculares del shield. Si prefieres utilizar altavoces o un sistema de audio externo, conecta la salida de línea del shield a la entrada correspondiente en tu sistema de audio.
4. Alimenta el Arduino: Conecta la placa Arduino a una fuente de alimentación, ya sea a través de USB o mediante una fuente de alimentación externa.
5. Carga el código de ejemplo: Abre el entorno de desarrollo de Arduino y carga uno de los ejemplos de reproducción de audio. Puedes encontrar ejemplos en la biblioteca “Adafruit_VS1053” o “DFPlayer_Mini_Mp3“. Estos ejemplos te ayudarán a comenzar y proporcionan un código base para controlar el shield.
6. Verifica y carga el código: Verifica el código para asegurarte de que no haya errores y, luego, carga el programa en tu Arduino.
7. Observa la salida de audio: Una vez que el programa se haya cargado con éxito, el shield comenzará a reproducir los archivos de audio de la tarjeta microSD. Escucha el audio a través de los auriculares o altavoces conectados.

Recuerda que es importante consultar la documentación específica del shield y las bibliotecas que estás utilizando para obtener más detalles sobre las funciones y características disponibles.

ENLACES EXTERNOS

• Arduino MP3 Shield TF Card – Wiki
