TDA7377 Amplificador de Potencia de Audio

INFORMACIÓN

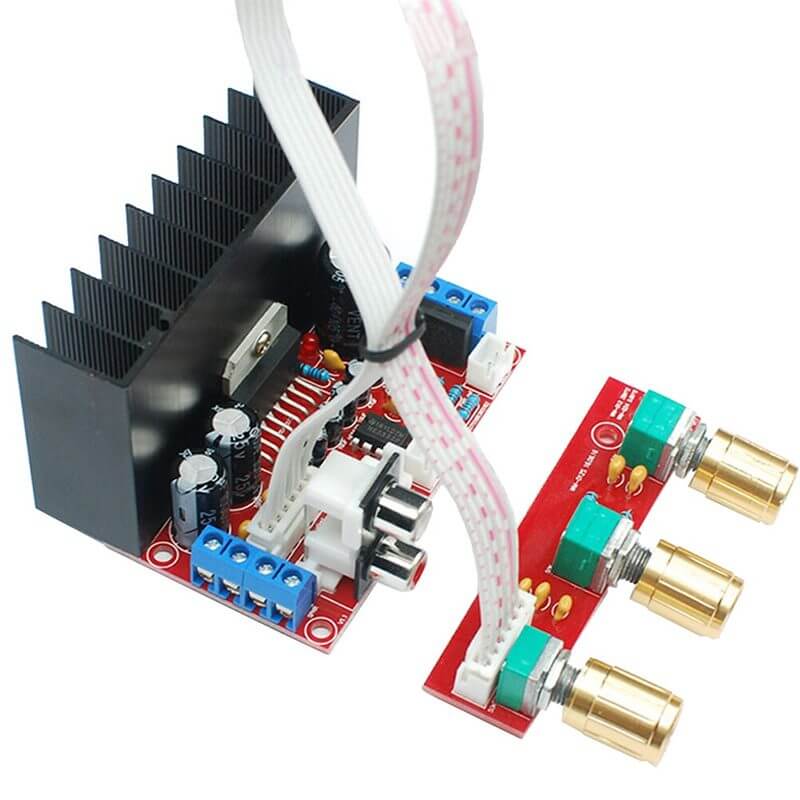

El TDA7377 Amplificador de Potencia de Audio es un módulo electrónico basado en el chip TDA7377 de STMicroelectronics, diseñado para amplificar señales de audio con buena fidelidad y baja distorsión. Este amplificador trabaja en configuración clase AB, combinando una excelente calidad de sonido con una eficiencia adecuada para sistemas alimentados por corriente continua, como los de 12 V. El módulo cuenta con un disipador de calor que evita el sobrecalentamiento, conectores de entrada RCA o de pines, y potenciómetros para ajustar el volumen, los graves y los agudos. Su funcionamiento se basa en tomar una señal de audio de bajo nivel y aumentarla lo suficiente para alimentar bocinas o altavoces de mediana potencia, ofreciendo un sonido claro y potente.

El TDA7377 se utiliza ampliamente en sistemas de sonido caseros, amplificadores para automóviles, bocinas activas, proyectos DIY de audio y equipos portátiles. Gracias a su compatibilidad con fuentes de 12 V y su tamaño compacto, es ideal para integrarse en proyectos controlados por tarjetas de desarrollo como Arduino, Raspberry Pi o ESP32, permitiendo crear reproductores de audio personalizados. También se emplea en radios, televisores o sistemas de entretenimiento donde se requiere una amplificación confiable y de buena calidad sin recurrir a equipos voluminosos o costosos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Número de Canales: 2 canales y 1 subwoofer.
• Chip: TDA7377.
• Corriente: 2 A.
• Potencia por 3 canales:
  • 18 W por L & R canal.
  • 30 W por Bajo <Bass>.
• Frecuencia: 20 – 20 KHz.
• Voltaje de Alimentación:
  • AC: 9 V a 12 VDC.
  • DC: 9 V a 18 VDC.
• Impedancia de Salida: 4 Ω / 8 Ω.

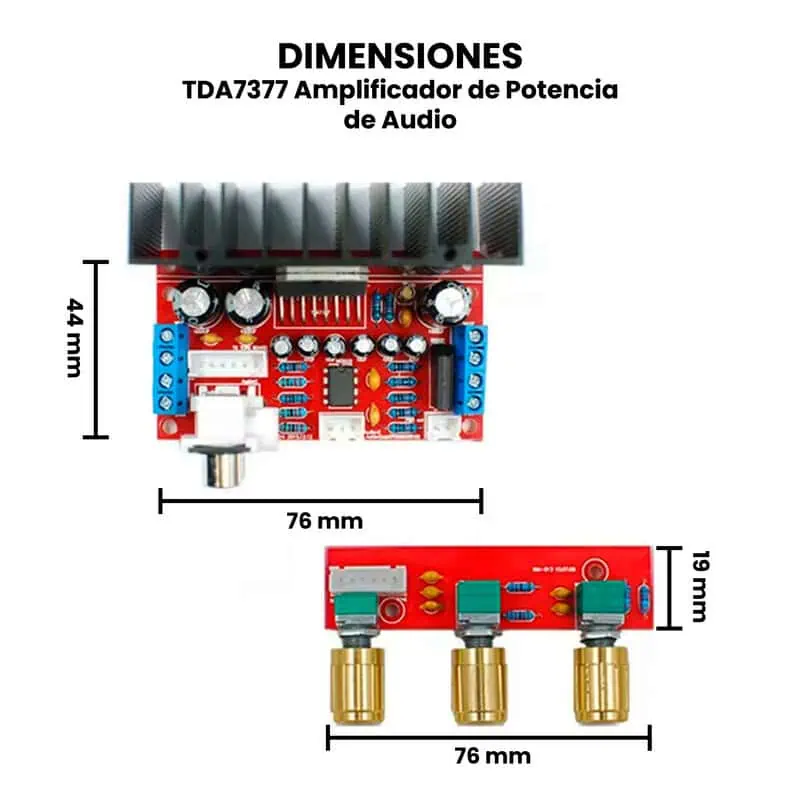

• Dimensiones:
  • PCB Principal: 76 mm x 44 mm x 46.8 mm.
  • PCB Secundaria: 76 mm x 19 mm x 13 mm.
• Peso: 125 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

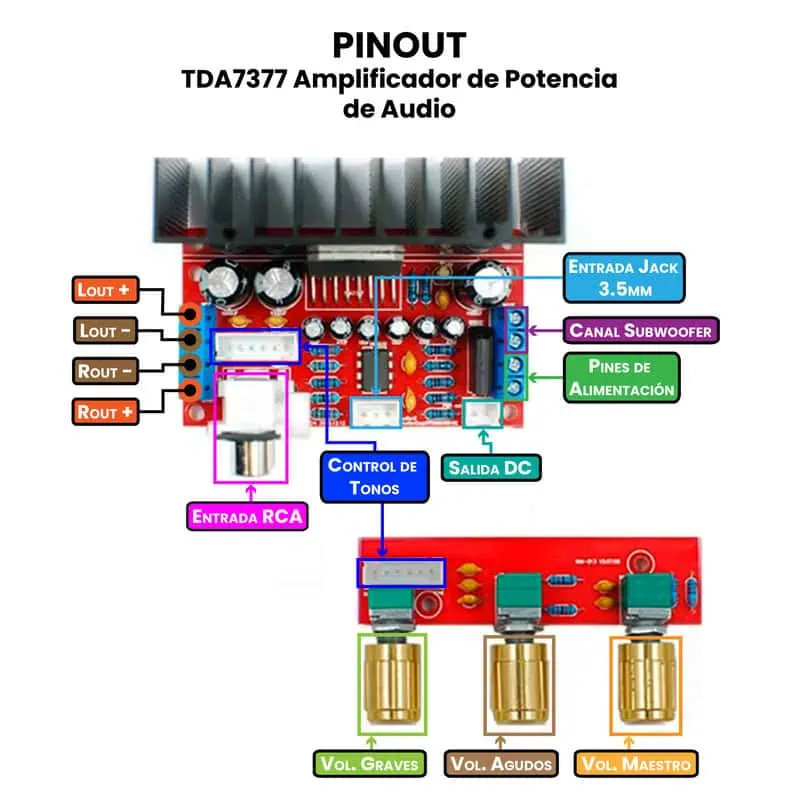

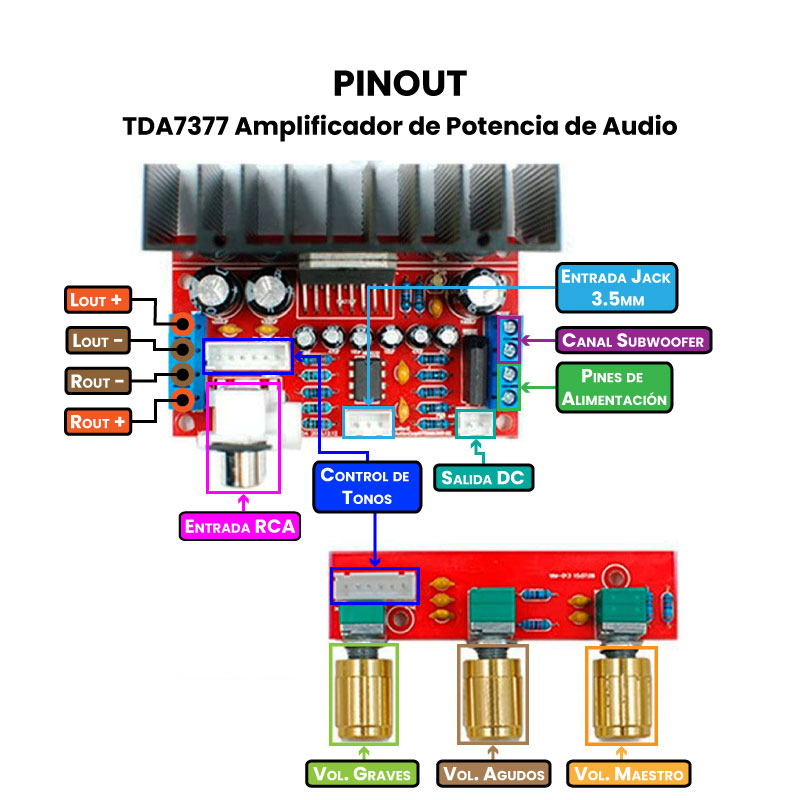

• Pinout
• Dimensiones

TUTORIALES

• Prueba de Funcionamiento – UNIT Electronics

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

1. La polaridad en la alimentación en DC no afecta en la funcionalidad del amplificador.
2. Si se utiliza por tiempo prolongado en consumo de alta potencia, afectará en la vida útil del  dispositivo.
3. La fuente de alimentación en DC, se recomienda que sea de 12V a 2A (mínimo), para evitar distorsión en el sonido y contar con buen rendimiento en el audio.
4. Revise que las conexiones sean las adecuadas y fijas del dispositivo a los canales de salida, alimentación y control de canales.
