Amplificador Monoaural TDA8932 35W 12-24V

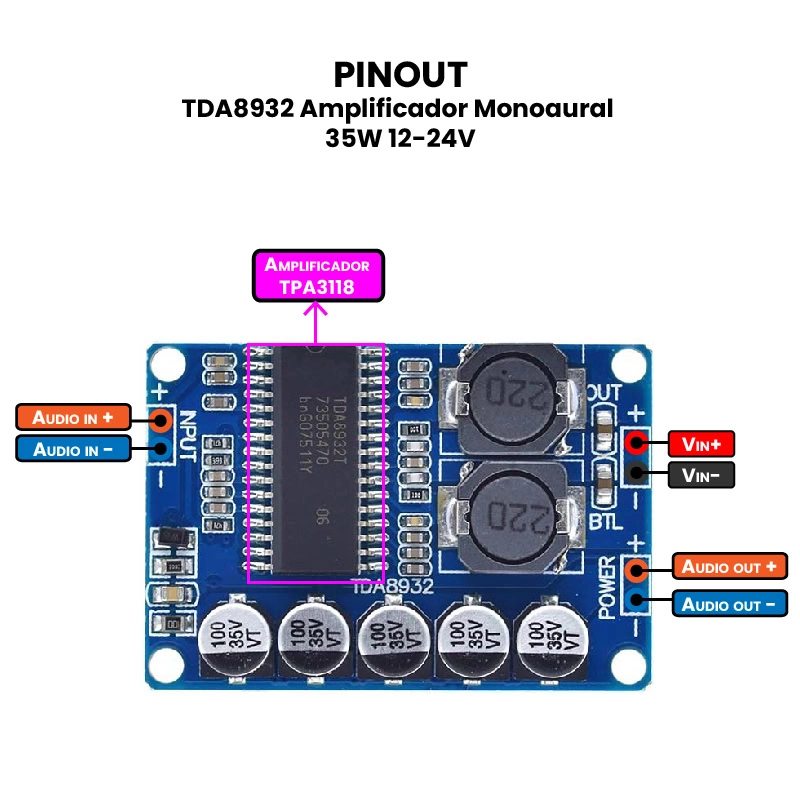

AR0596 - TDA8932 Amplificador Monoaural 35W 12-24V PINOUT

TDA8932 Amplificador Monoaural 35W 12-24V

$ 74.00

109 disponibles

CANTIDAD	PRECIO
10 piezas	$ 64.93
25 piezas	$ 57.89
35 piezas	$ 52.23

SKU: AR0596 Categorías: AUDIO, MÓDULOS Etiquetas: 12v, 24V, 35W, altavoces, Amplificación, amplificador, audio, Automotriz, Barra, BTL, miniamplificador, mono, monoaural, potencia, Sistema, sonido, TDA8932

INFORMACIÓN

El TDA8932 es un amplificador de audio monoaural de clase D que puede entregar hasta 30W de potencia de salida a una carga de 8 ohmios y 17W de potencia de salida a una carga de 4 ohmios, operando con una fuente de alimentación entre 12V y 24V DC. Este módulo está basado en el circuito integrado TDA8932 de NXP, el cual utiliza tecnología de conmutación de alta eficiencia para amplificar señales de audio con bajo consumo energético y mínima generación de calor, lo que lo hace ideal para aplicaciones compactas y portátiles. Su funcionamiento consiste en recibir una señal de audio de baja potencia (como la salida de un reproductor o microcontrolador) y amplificarla mediante modulación por ancho de pulso (PWM) para alimentar directamente un altavoz. Además, incluye protección contra sobrecalentamiento, cortocircuitos y sobrevoltaje, lo que mejora su durabilidad.

El TDA8932 Amplificador Monoaural 35W 12–24V se utiliza en una variedad de aplicaciones donde se requiere una amplificación de audio eficiente y de alta potencia en configuración mono, como en sistemas de altavoces activos, radios portátiles, proyectos de audio DIY, bocinas Bluetooth, sistemas de megafonía, equipos de sonido compactos, y reproductores de medios personalizados. Su diseño en clase D le permite operar con bajo consumo energético y mínima disipación de calor, haciéndolo ideal para aplicaciones móviles o alimentadas por baterías. Gracias a su compatibilidad con señales de audio analógicas, puede integrarse fácilmente con tarjetas de desarrollo como Arduino, ESP32, Raspberry Pi, y otros microcontroladores para crear sistemas de audio interactivos o automatizados. Su potencia, eficiencia y tamaño compacto lo convierten en una excelente opción para quienes buscan una solución de amplificación robusta y económica.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip Principal: TDA8932.
Tipo de Amplificador: Clase D.
Salida: Monoaural BTL.
Voltaje de Alimentación: 12 a 24 VDC.
Altavoces compatibles (impedancia de salida): 4Ω a 8Ω (12V y 22V respectivamente).
Eficiencia: 90%.
Relación Señal /Ruido: 100 dB.
Potencia por canal:
- 30W (22v a 2 A con carga mínima de 8Ω).
- 17W (12v a 2A con carga mínima de 4Ω).

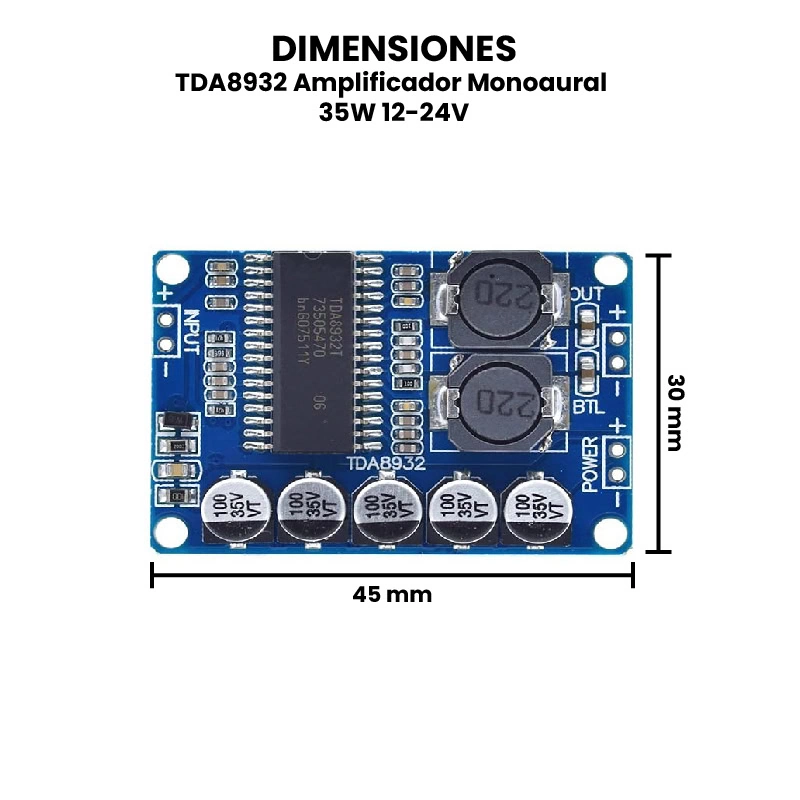

Dimensiones: 45 mm x 30 mm x 5 mm.
Peso: 11 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

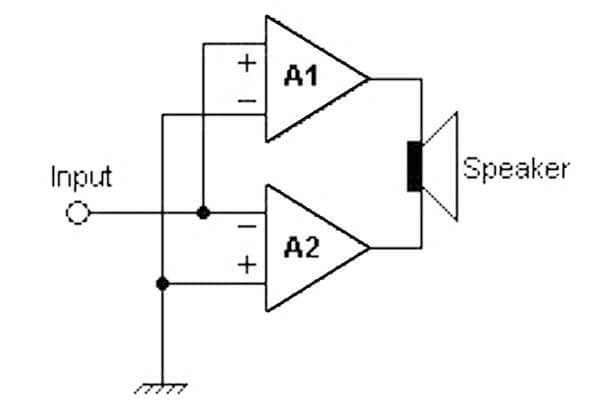

Monoaural BTL.

Una carga puenteada (BTL), también conocida como puente sin transformador y mono puenteado, es una configuración de salida para amplificadores de audio, una forma de puente de impedancia utilizada principalmente en aplicaciones profesionales de audio y automóviles. Los dos canales de un amplificador estéreo reciben la misma señal de audio monoaural, con la polaridad eléctrica de un canal invertida. Un altavoz está conectado entre las dos salidas del amplificador, puenteando las terminales de salida. Esto duplica la oscilación de voltaje disponible en la carga en comparación con el mismo amplificador utilizado sin puente. La configuración se usa con mayor frecuencia para subwoofers.

Un amplificador en modo puente ve una impedancia que es la mitad de la impedancia del altavoz. Por ejemplo; si el altavoz es de 8 y amplificador lo interpreta de 4.

Relación señal/ruido.

La relación señal/ruido o S/R (en inglés signal-to-noise ratio, abreviado SNR o S/N) se define como la proporción existente entre la potencia de la señal que se transmite y la potencia del ruido que la corrompe. Este margen es medido en decibelios. Rango dinámico y relación señal/ruido para referirse a este margen que hay entre el ruido de fondo y nivel de referencia, pueden utilizarse como sinónimos. No ocurre lo mismo, cuando el rango dinámico indica la distancia entre el nivel de pico y el ruido de fondo. Que en las especificaciones técnicas de un equipo aparezca la relación señal/ruido indicada en decibelios no significa nada si no va acompañado por los puntos de referencia utilizados y las ponderaciones.
