PCM5102 Módulo de Audio DAC 24bits I2S

INFORMACIÓN

PCM5102 módulo de audio es un conversor digital-analógico (DAC). Sirve para convertir señales digitales en señales analógicas para ser enviadas a un amplificador o dispositivo de audio externo. Este módulo es utilizado en sistemas de audio con Raspberry Pi proporcionando 24 bits a 192KHz de calidad de audio, también puede utilizarse con otras tarjetas de desarrollo que tengan interfaz de comunicación I2S para mejorar la calidad de sonido, crear proyectos de reproductores de música digitales, dispositivos portátiles o sistemas de entretenimiento en el hogar.

El PCM5102 utiliza tecnologías avanzadas de procesamiento de señales de audio para proporcionar una reproducción de audio de alta calidad, con una alta resolución y una amplia gama dinámica. También puede ser utilizado en aplicaciones que requieren una salida analógica precisa, como sistemas de automatización industrial, pruebas de laboratorio, etc.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Modulo PCM5102 para Raspberry Pi
• Color de PCB: Negro
• Interfaz de comunicación: I2S
• Audio de 24 bits a 192 KHz
• Conector estéreo de 3.5mm
• Plataforma de formato pHAT
• Dimensiones: 32mm x 25mm
• Peso: 5.13g

DOCUMENTACIÓN Y RECURSOS

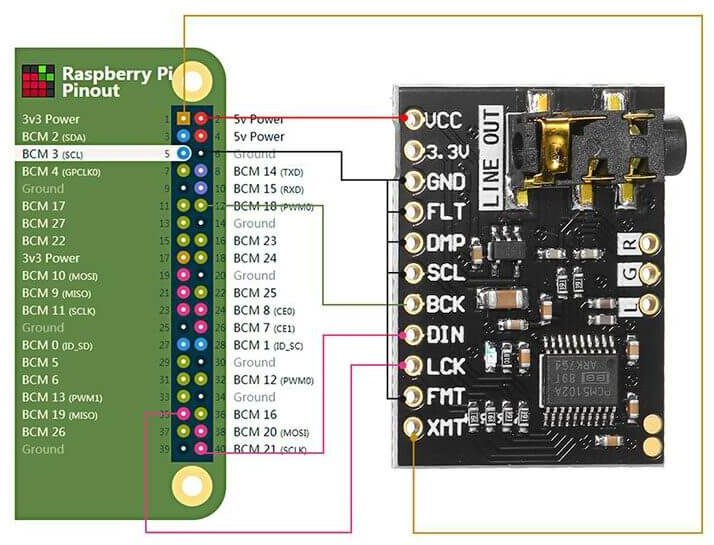

• Diagrama de Conexión con Raspberry pi

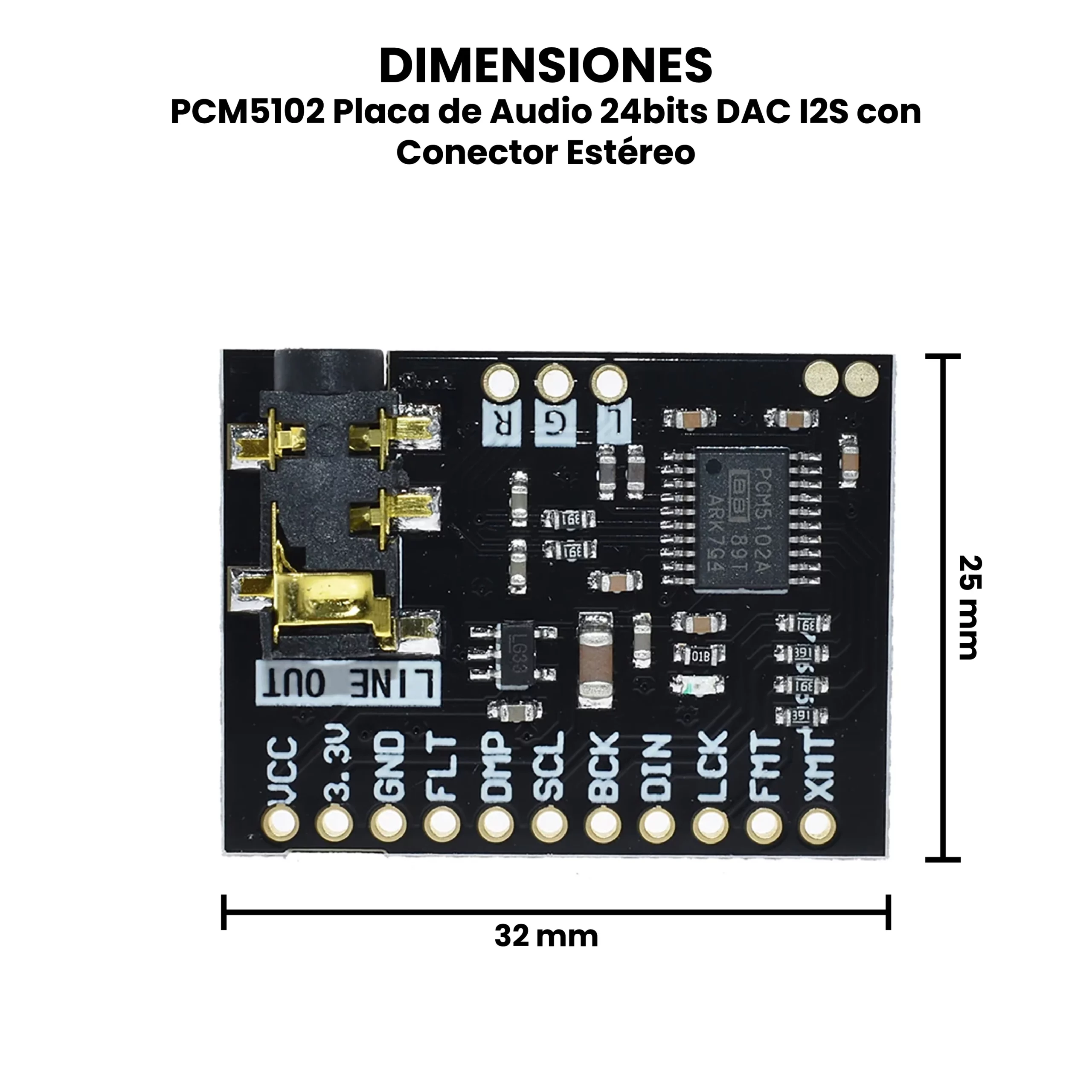

• Dimensiones
• Datasheet

INFORMACIÓN ADICIONAL

¿Cómo utilizar el modulo PCM5102 con Raspberry pi?

El módulo PCM5102 es un módulo de conversión digital-análogo (DAC) que se puede utilizar con una Raspberry Pi para producir señales analógicas a partir de señales digitales. Aquí están los pasos básicos para utilizar este módulo con una Raspberry Pi:

1. Conecte el módulo PCM5102 a la Raspberry Pi mediante cables a los pines I2S.
2. Instale los controladores necesarios: Descargue e instale los controladores necesarios para el módulo PCM5102.
3. Configure el software de la Raspberry Pi para que reconozca el módulo PCM5102 y lo utilice para producir señales analógicas.
4. Proporcione una señal digital a la entrada del módulo: utilice el software de la Raspberry Pi para enviar una señal digital a la entrada del módulo.
5. Verifique la señal analógica en la salida del módulo: utilice un osciloscopio o un multímetro para verificar la señal analógica en la salida del módulo.

Es importante tener en cuenta que los detalles de la configuración y el uso del módulo PCM5102 con una Raspberry Pi pueden variar según el fabricante y el modelo específicos. Por lo tanto, es recomendable consultar el manual del usuario antes de utilizar el módulo con una Raspberry Pi.

ENLACES EXTERNOS

• Raspberry Pi y módulo PCM5102 I2S DAC – Vídeo
