CAU-170 Desoldador de Succión

INFORMACIÓN

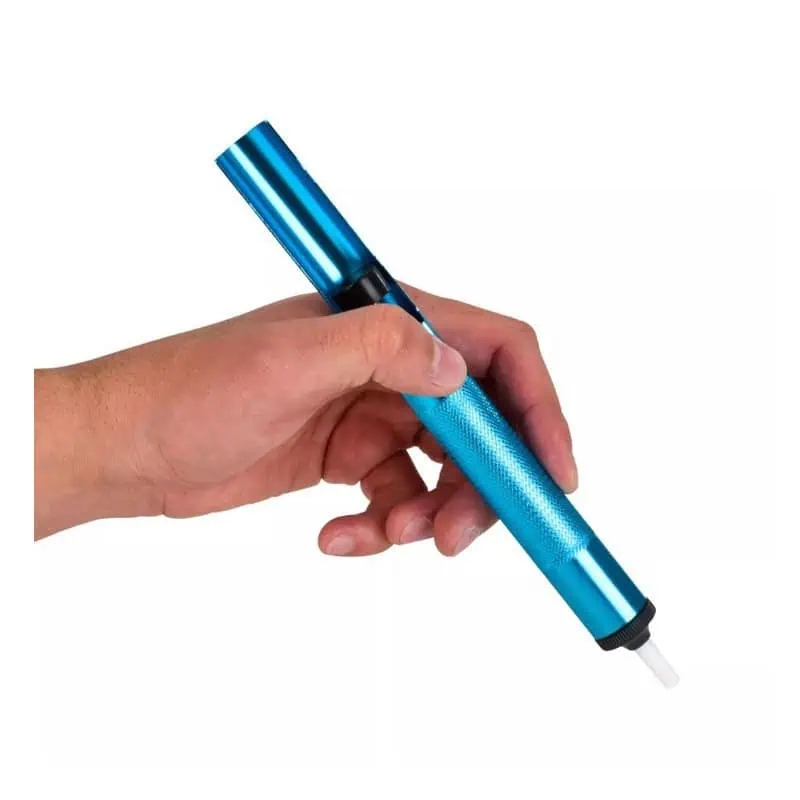

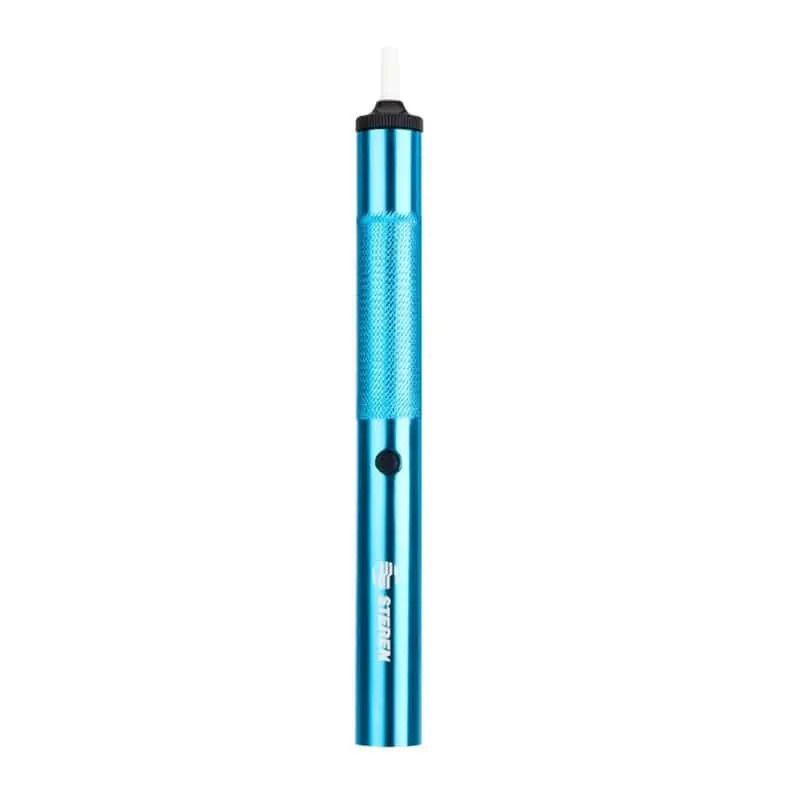

El CAU-170 Desoldador de Succión es una herramienta manual diseñada para retirar soldadura fundida de tarjetas electrónicas de forma rápida y precisa, facilitando el reemplazo de componentes sin dañar las pistas del PCB. Incorpora un mecanismo interno de vacío accionado por resorte, que al presionar el botón liberador genera una succión momentánea capaz de absorber el estaño derretido. Su boquilla intercambiable y cuerpo ligero de 20 cm permiten trabajar con comodidad en reparaciones, ensamblajes y retrabajos electrónicos.

Es ideal para mantenimiento de equipos electrónicos, corrección de errores de soldadura y limpieza, además su sistema es desmontable para limpieza y lubricación, lo que permite prolongar su vida útil y manteniendo una buena succión. Además, su diseño ergonómico y operación sencilla (carga con clic y disparo por botón) lo convierten en una herramienta indispensable en laboratorios, talleres, servicio técnico y proyectos de electrónica donde se requiera desoldar de manera segura y controlada.

ESPECIFICACIONES Y CARACTERISTICAS

• Tipo: Desoldador de succión
• Modelo: CAU-170
• Marca: Steren
• Color: Azul
• Material:
  • Carcasa: Aluminio
  • Pistón: Acero de carbono
  • Boquilla: Nylon
• Tipo de operación: Manual por acción de resorte (bomba de vacío)
• Sistema de activación: Botón liberador con mecanismo de carga por clic

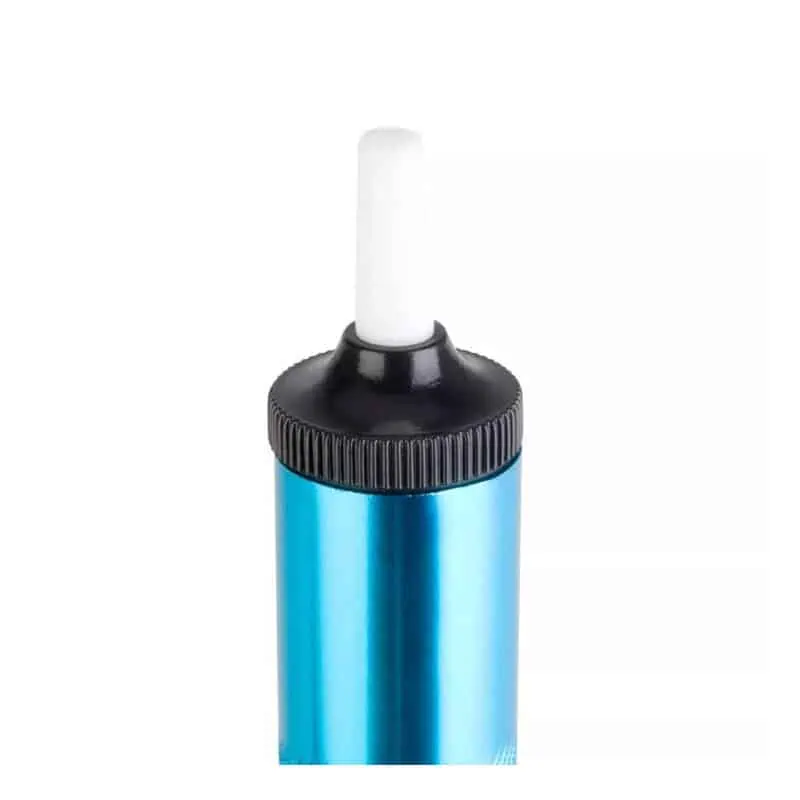

• Boquilla: Reemplazable

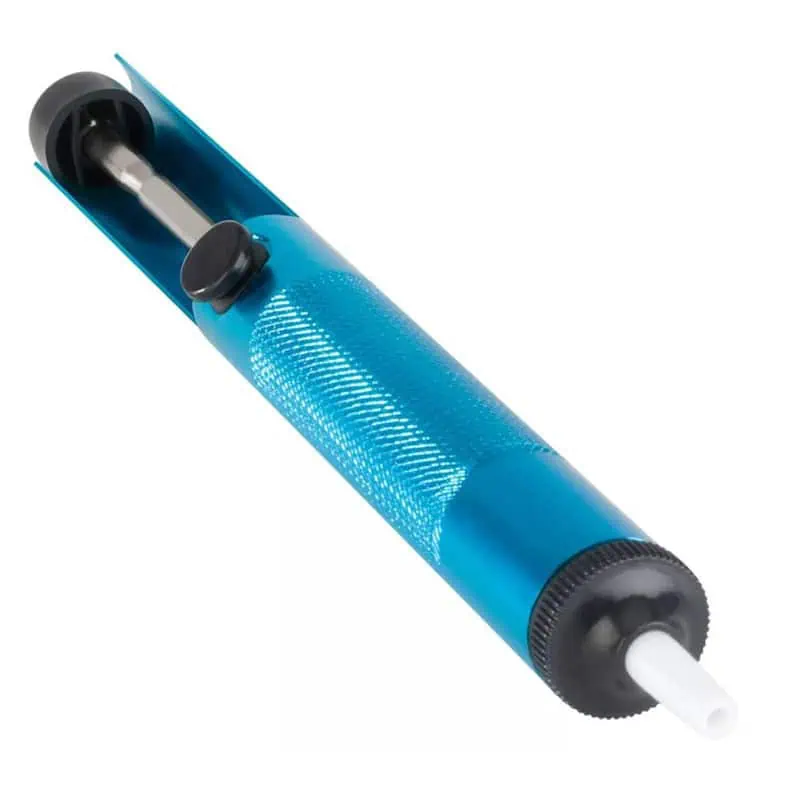

• Mecanismo interno: Émbolo, eje, resorte y junta (arillo) de goma
• Mantenimiento: Desmontable para limpieza y lubricación

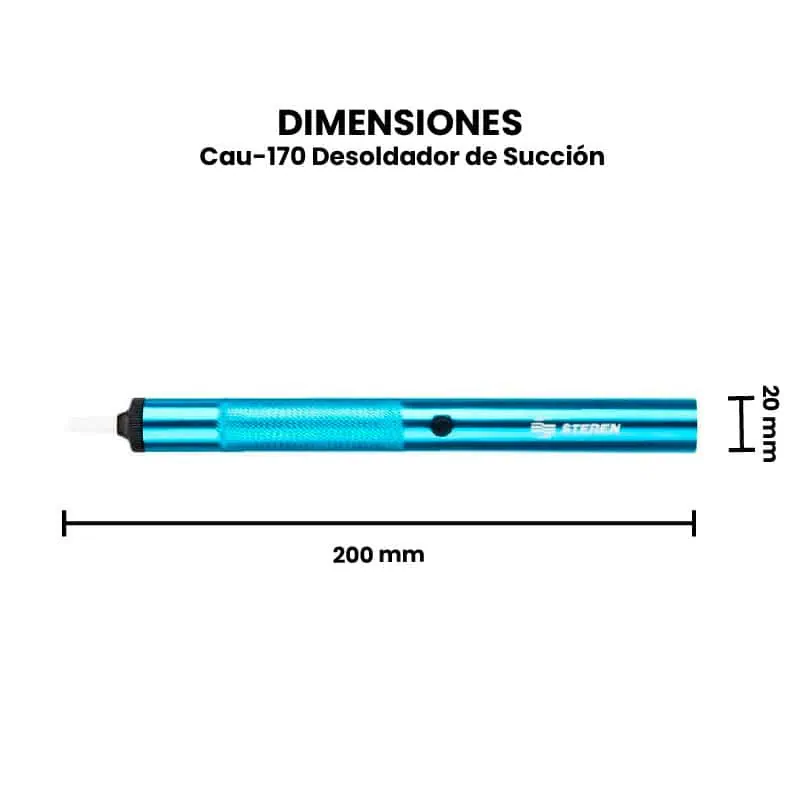

•  Dimensiones:
  • Largo: 20 cm
  • Diámetro: 20mm
• Peso: 70 g

DOCUMENTACIÓN Y RECURSOS

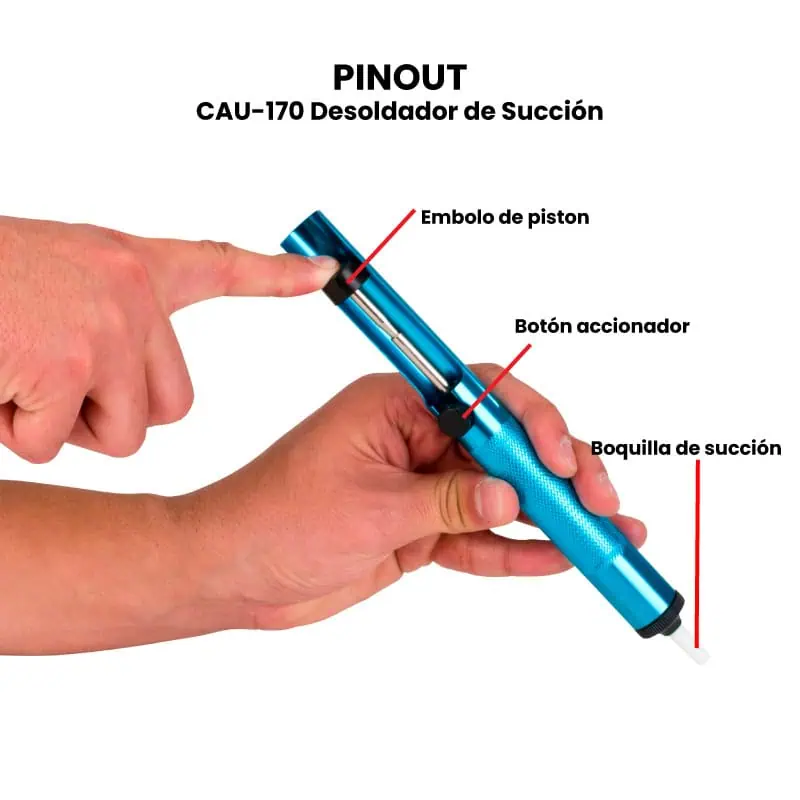

• Pinout
• Dimensiones
• Manual

INFORMACIÓN ADICIONAL

Aplicaciones

• Remoción de soldadura fundida en tarjetas electrónicas (PCB).
• Desoldado de componentes THT como resistencias, capacitores, diodos, transistores y conectores.
• Reemplazo de piezas dañadas en procesos de mantenimiento y reparación electrónica.
• Corrección de puentes de soldadura o errores durante el ensamblaje.
• Limpieza de orificios metalizados para reinstalar componentes.
• Retrabajo en módulos electrónicos de consumo, cómputo y telecomunicaciones.
• Mantenimiento de fuentes de alimentación, controles y equipos electrónicos en general.
• Proyectos educativos, maker y de prototipado en laboratorio.
• Soporte en líneas de ensamblaje electrónico para ajustes y reparaciones.
• Servicio técnico especializado en tarjetas electrónicas.

Recomendaciones de uso

• Fundir completamente la soldadura con el cautín antes de accionar el desoldador, para lograr una succión limpia y efectiva.

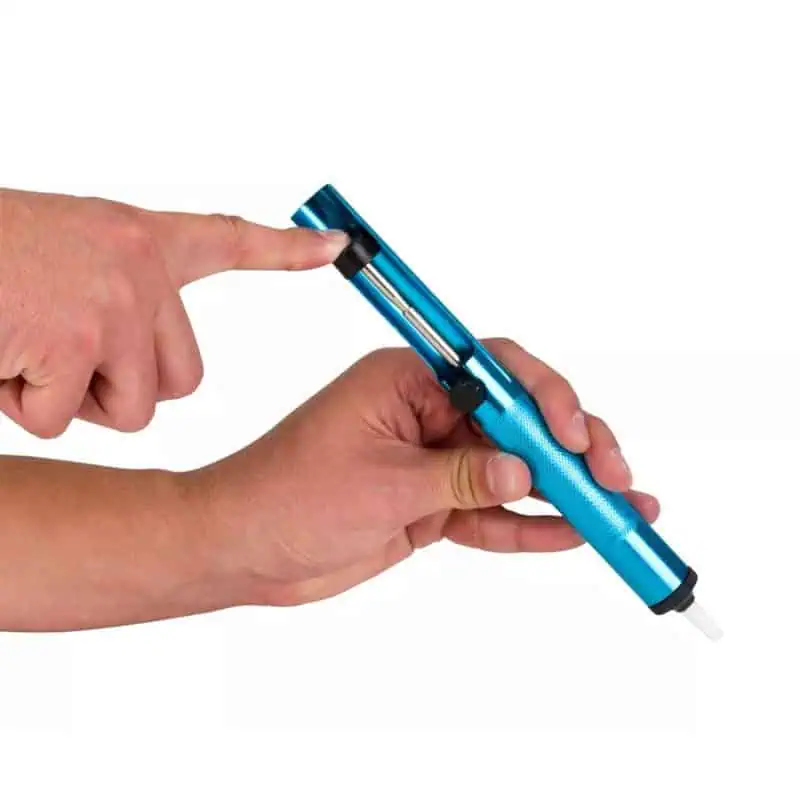

• Cargar el mecanismo presionando el émbolo hasta escuchar el clic antes de cada uso.
• Colocar la boquilla lo más cerca posible de la soldadura líquida y presionar el botón liberador en ese momento para obtener mejores resultados.
• No ejercer presión excesiva sobre la PCB, solo apoyar suavemente para evitar dañar las pistas.
• Desmontar y limpiar periódicamente el sistema interno (émbolo, resorte y eje) para mantener una succión potente.
• Retirar los residuos de soldadura con un cepillo o esponja secos durante el mantenimiento.
• Lubricar la junta de goma con lubricante especial para desoldadores (OL 111) para prolongar la vida útil del mecanismo.
• Reemplazar la punta cuando presente desgaste o deformación para conservar la precisión.
• Utilizar en un área ventilada y con protección básica durante el proceso de desoldado.
• Guardar la herramienta limpia y sin residuos internos después de usarla.
