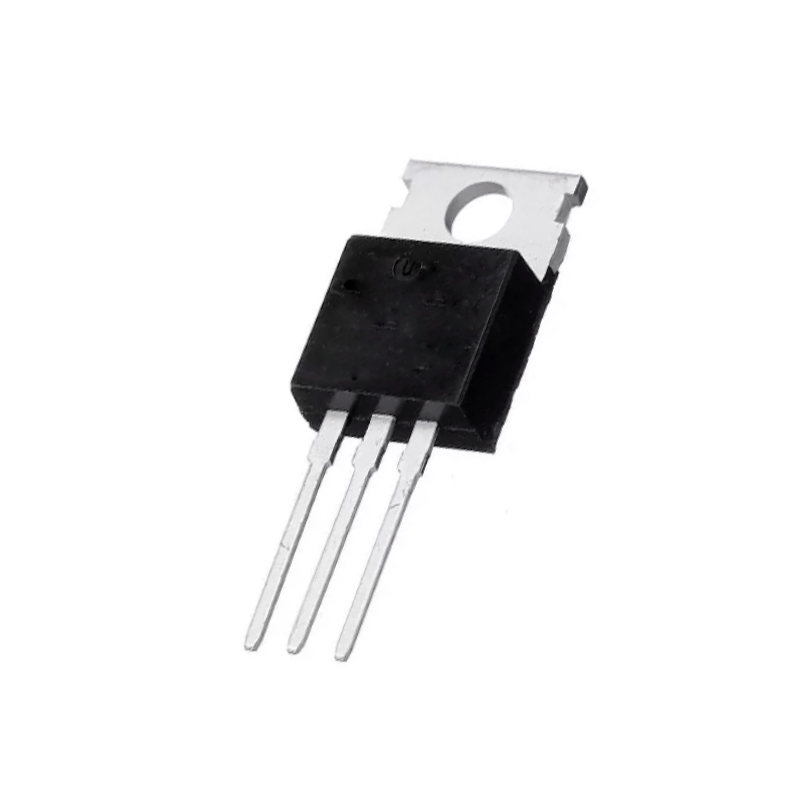

TIP29A Transistor NPN 60V 1A TO-220 - V3

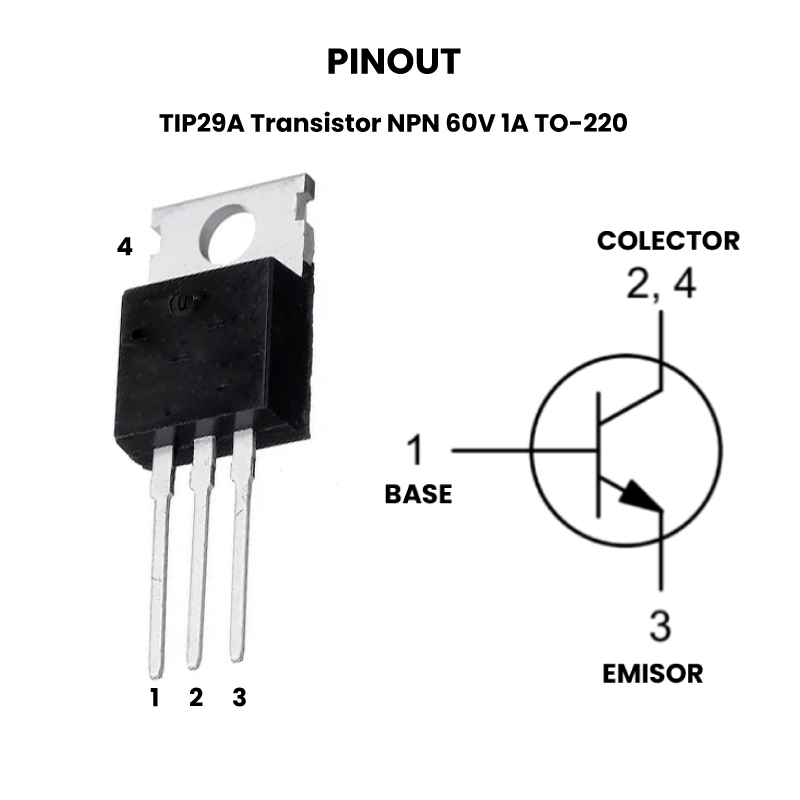

TIP29A Transistor NPN 60V 1A TO-220 - Pinout3

TIP29A Transistor NPN 60V 1A TO-220

Name: TIP29A Transistor NPN 60V 1A TO-220
SKU: AR4018
Availability: InStock

El precio original era: $ 13.00.El precio actual es: $ 9.00.

329 disponibles

SKU: AR4018 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 1A, 2N6043G, 2SC1881, 30W, 60V, alimentación, alta, amplificador, audio, BJT, conmutacion, conmutadas, control, Fuentes, motor, NPN, potencia, reguladores, TIP29A, TIP30A, to-220, transistor

INFORMACIÓN

El TIP29A transistor NPN de unión bipolar (BJT) es capaz de manejar una corriente continua de 1A y un voltaje colector-emisor de 60V . Está diseñado para aplicaciones de amplificación y conmutación en circuitos electrónicos. En conjunto con su complemento PNP, el TIP30A, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido.

El TIP29A se utiliza en una variedad de aplicaciones, como amplificadores de potencia de audio, reguladores de voltaje, circuitos de conmutación de baja frecuencia, entre otros. Su robustez y capacidad para manejar corrientes y voltajes moderados lo hacen útil en muchas aplicaciones de electrónica. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: TIP29A
Encapsulado: TO-220
Tipo: NPN
Voltaje:
- VCEO: 60V
- VCBO: 60V
- VEBO : 5V
Corriente:
- IC: 1A
- IB: 0.4A
- ICM: 3A
Disipación total del dispositivo (Pc): 30W
Frecuencia de Transición : 3 MHz
Ganancia de corriente continua (hfe): 40
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

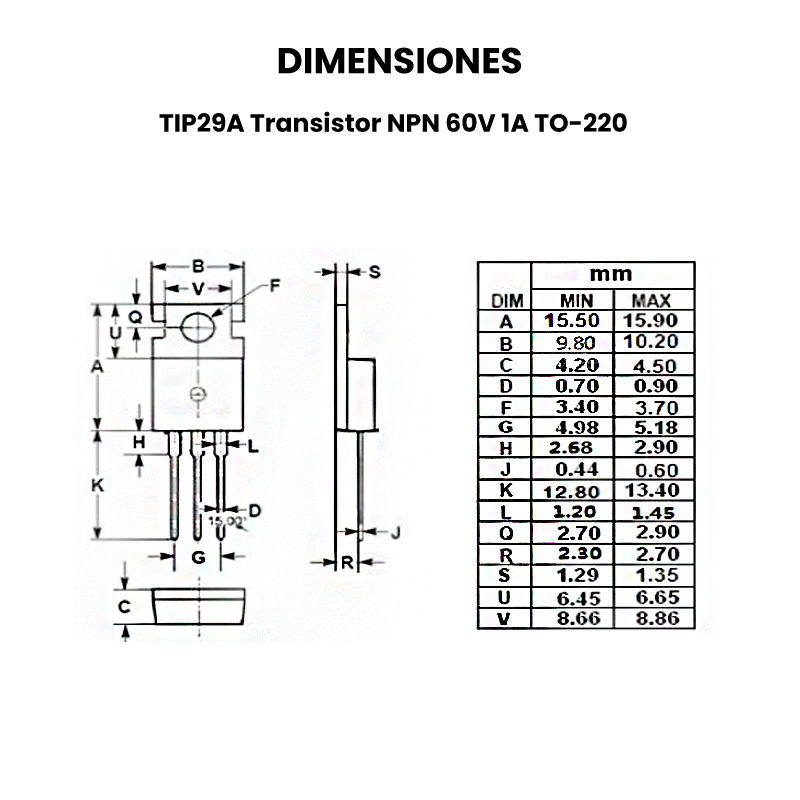

Dimensiones: 28.8 mm x 10.15 mm x 4.4 mm
Peso: 1.61g

SUSTITUTO

Similares: 2N6043G , 2SC1881

Nota: Los siguientes IC son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirma que son adecuado a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

El TIP29A típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor TIP29A un 20 % por debajo de sus clasificaciones máximas absolutas.
