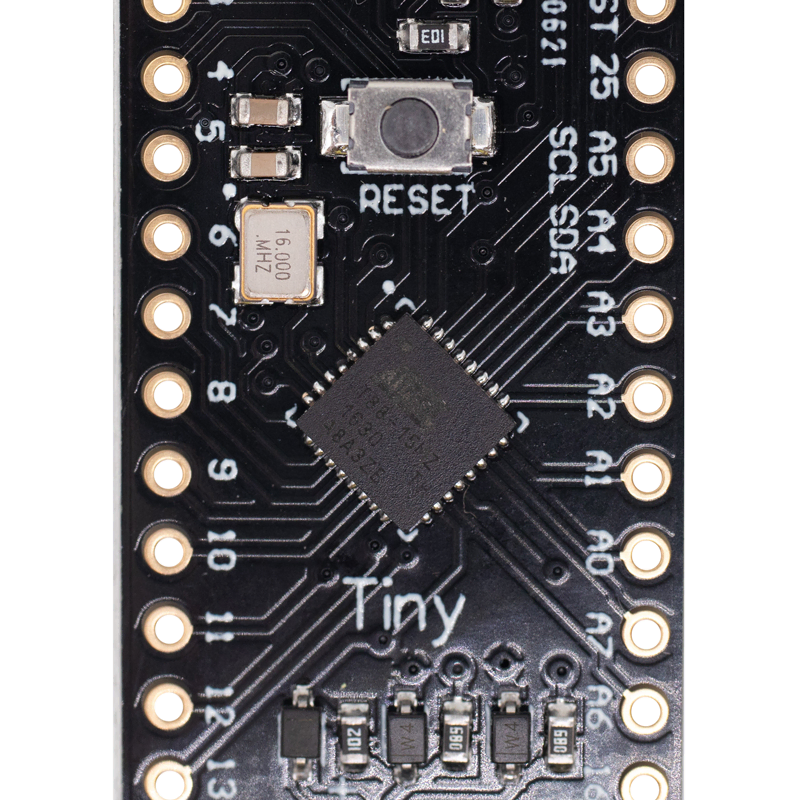

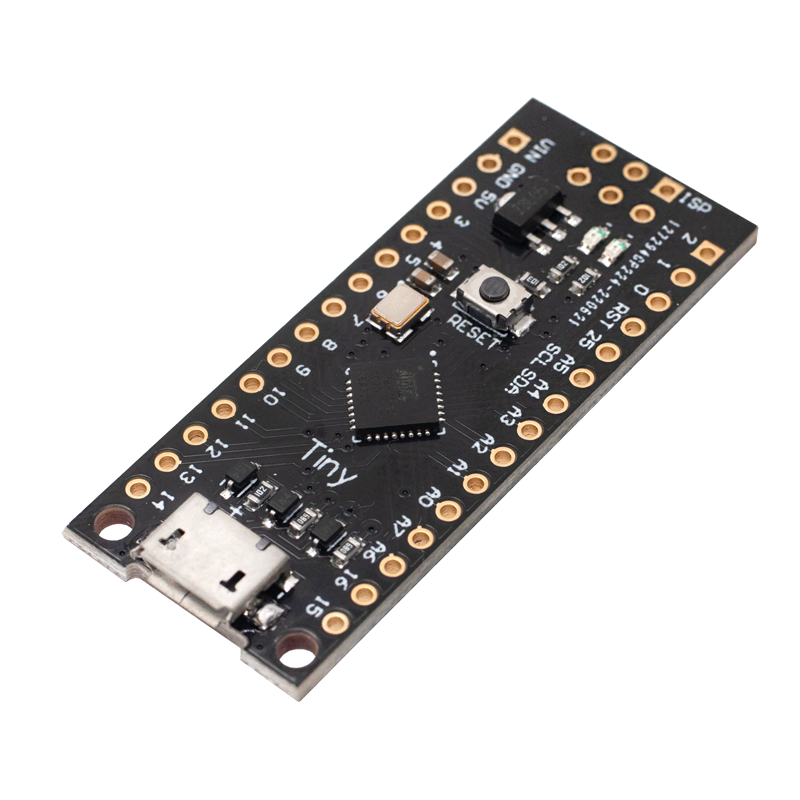

ATTINY88 Tarjeta de Desarrollo 16Mhz MH-ET LIVE Tiny88

INFORMACIÓN

ATTINY88 Tarjeta de desarrollo con oscilador de 16Mhz, es una pequeña tarjeta programable, está basada en el MCU ATTINY88, tiene puerto MicroUSB para tener comunicación y programación, también incluye terminales header´s macho que podrás soldar tu mismo para tener acceso rápido a los pines del microcontrolador así como conexión rápida, con sensores, actuadores, protoboard´s y otros módulos de electrónica.

ATTINY88 tarjeta de desarrollo es compatible con el entorno de programación Arduino IDE y con gran variedad de sensores, tiene características físicas y funcionalidades similares al Arduino Nano. La tarjeta ATTINY88 tiene como objetivo proveer un MCU pequeño y fácil de utilizar así como tener una solución para la creación de proyectos de bricolaje, talleres, proyectos de regalo, robótica, educativos y de ingeniería. Está enfocado para estudiantes, aficionados y fabricantes que requieran de un hardware pequeño.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: MH-ET LIVE Tiny88
• MCU: ATTINY88
• Velocidad de Reloj: 16MHz
• Voltaje de alimentación:
  • 5V (MicroUSB)
  • 7 – 12V Pin VIN
• 26 Pines I/O (2 son usados exclusivamente para USB)
• 26 Pines I/O para PWM por Software / 2 de ellas PWM por Hardware (D9-D10)
• 8 Entradas Analógicas
• Memoria Flash de 8k (Aprox. 6k después del cargador de Bootloader)
• Interfaz I2C y SPI
• LED de PWR y LED BUILTIN o Prueba “Pin 0”
• Botón de RESET
• Dimensiones: 44mm x 18mm
• Peso: 5.64g

DOCUMENTACIÓN Y RECURSOS

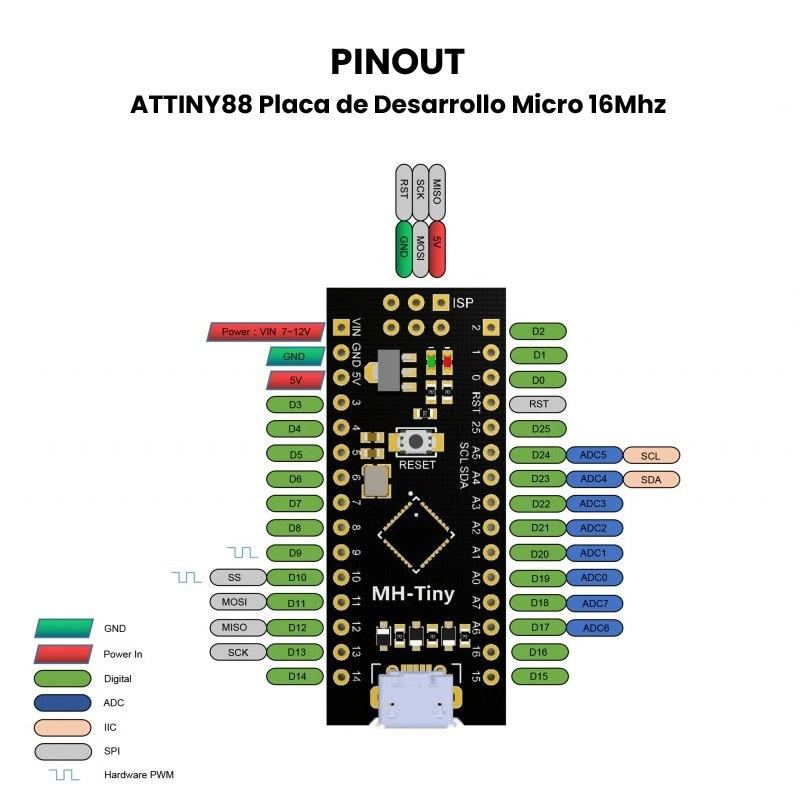

• Pinout

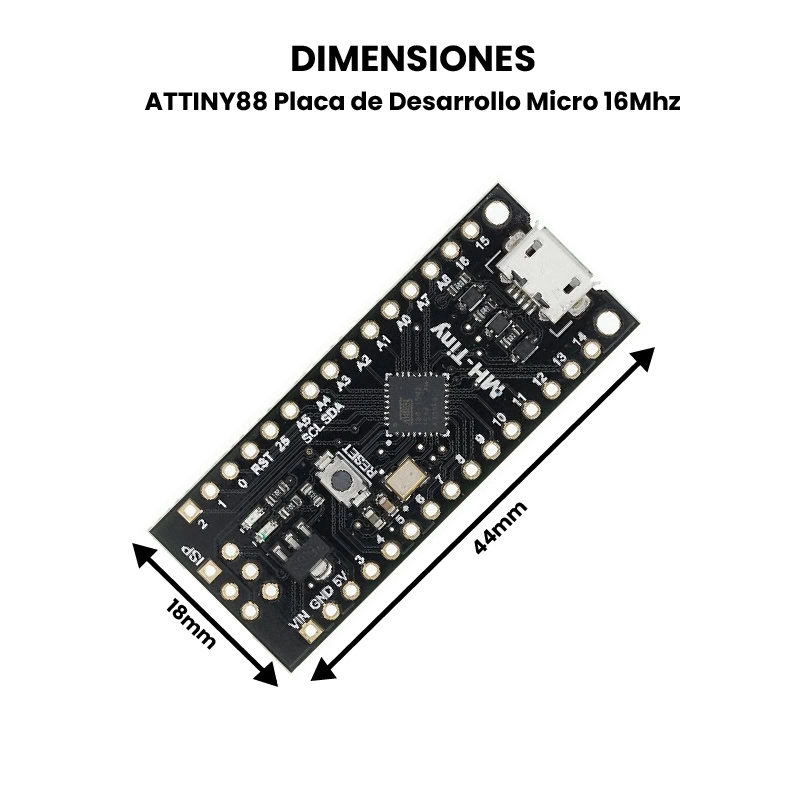

• Dimensiones
• MHEtLive Arduino Release 1.0.1
• Datasheet
  • ATTINY88
  • 78L05

INFORMACIÓN ADICIONAL

Introducción de cómo utilizar:

Para comenzar a utilizar esta tarjeta y programarla desde la PC o Laptop deberás instalar su controlador. En el siguiente link podrás descargar el controlador para Windows:

• Controlador DPinst

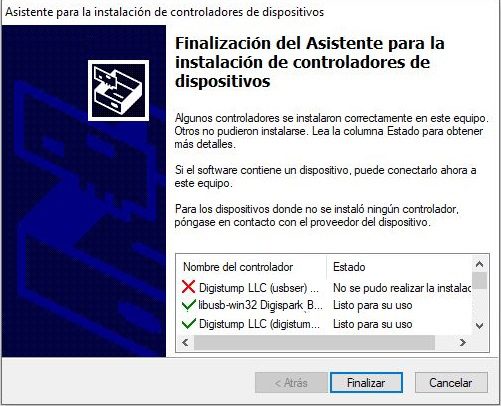

Ya que descargaste el controlador descomprime el archivo .ZIP, y instala el controlador de acuerdo a la arquitectura de tu PC, para la versión de 32Bits instala el “DPinst” y para la versión de 64Bits instala DPinst64. Al término de la instalación saldrá la siguiente ventana:

¿Cómo programar MH-ET LIVE Tiny88?

Ya instalado el controlador podrás programarlo en:

• Arduino IDE (en lenguaje C++)

Es muy utilizado con Arduino IDE ya que cuenta con gran variedad de ejemplos, información y otros recursos, que te ayudarán a comenzar a utilizar esta tarjeta. Para utilizar con Arduino IDE deberás realizar los siguientes pasos:

1. Abrir Arduino IDE. Si no lo has instalado descárgalo directamente de la página de Arduino, instalar la versión ejecutable no instalar la versión portable.
2. Copiar el siguiente URL: https://dl.espressif.com/dl/package_esp32_index.json

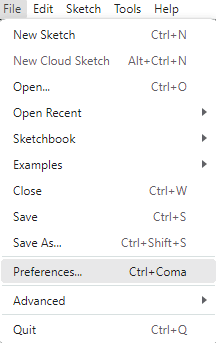

3. Dirigirse a la pestaña de Arduino llamada “Archivo”.
4. Dar clic en “Preferencias”.
5. Dirígete al Gestor de URLs Adicionales de Tarjetas:
6. En la casilla pegar la URL. Si hay otra URL colocar una coma al final, dar un espacio y pegar la URL.
7. Dar clic en Ok.
8. Ir a la pestaña de Arduino llamada “Herramientas”
9. Dar clic en “Placa:”  y después a “Gestor de tarjetas…”
10. Sandra una ventana, buscar e instalar la tarjeta “MH-ET LIVE Boards by MH-ET LIVE”

Para comprobar la instalación de la tarjeta MH-ET LIVE Board en Arduino IDE y cargar códigos a la tarjeta realiza lo siguiente:

Crea un nuevo ejemplo en Arduino IDE y copia y pega el siguiente código:

Código Blink –  MH-ET LIVE Tiny88:

void setup() {
// inicializa el pin digital 0 como salida
pinMode(0, OUTPUT);
}
void loop() {
digitalWrite(0, HIGH); // Enciende el LED
delay(1000); // Espera un segundo
digitalWrite(0, LOW); // Apaga el LED
delay(1000); // Espera un segundo
}

Antes de cargar el código configura lo siguiente:

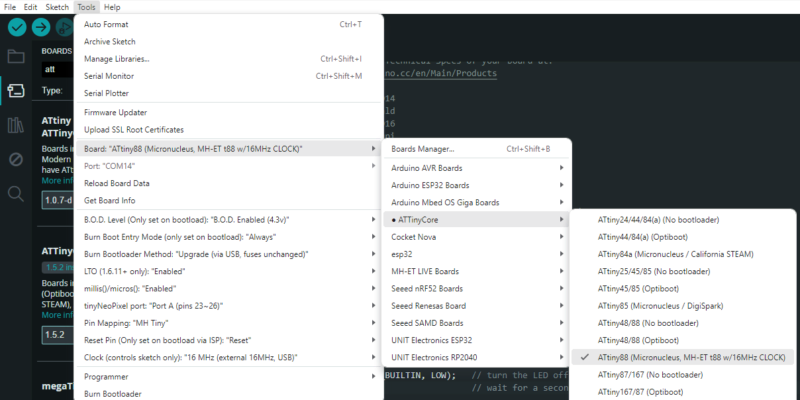

1. Ir a la pestaña de Arduino llamada “Herramientas”
2. Dar clic en “Placa:”
3. Seleccionar MH-ET LIVE Board y buscar la tarjeta “MH-ET LIVE Tiny88(16.00MHz)”
4. Después compila el código y da clic en subir el código sin que la tarjeta esté conectada a la PC
5. En la ventana de compilación de Arduino IDE que sale en la parte inferior indicará que conectes la tarjeta tienes 60s para conectar la tarjeta, ya conectada la tarjeta comenzará a cargar el código
6. También puedes tener la tarjeta conectada cuando pida que conectes la tarjeta realiza un RESET y comenzará a cargar el código

ENLACES EXTERNOS

• Youtube: Instalar la tarjeta MH-ET LIVE Tiny88 en Arduino IDE
