UNIT DualMCU ESP32 + RP2040 Tarjeta de Desarrollo

INFORMACIÓN

La tarjeta DualMCU es un módulo que combina el microcontrolador Raspberry Pi RP2040 y el chip Espressif ESP32 en una sola placa. Esta tarjeta está diseñada para proyectos de Internet de las cosas con conectividad Bluetooth y Wi-Fi, y ofrece oportunidades para el desarrollo de bajo consumo de energía. Con un tamaño compacto de 36mm x 84mm y tecnología de montaje superficial, la DualMCU tiene cuatro núcleos programables con funciones inalámbricas y características avanzadas para aplicaciones que van desde el control de motores hasta el aprendizaje automático.

En resumen, la tarjeta DualMCU es una herramienta poderosa para desarrollar proyectos IoT con alto rendimiento.

La placa DualMCU es compatible con el entorno de desarrollo integrado (IDE) Micropython, como Thonny, y también con el entorno de desarrollo Arduino IDE. Esto significa que puede usar estos entornos de desarrollo para programar la DualMCU usando los lenguajes de programación Micropython o Circuitpython, así como el lenguaje de programación Arduino. El soporta para Micropython IDE incluye una consola interactiva (REPL) para ejecutar comandos inmediatamente en Micropython y Circuitpython. Esto le permite probar y depurar fácil y rápidamente su código.

Además, la compatibilidad con el entorno de desarrollo Arduino le permite utilizar las herramientas y la amplia comunidad disponible a través de Arduino para desarrollar proyectos con la placa DualMCU. Esto puede ser especialmente útil si ya estás familiarizado con Arduino y desea aprovechar su facilidad de uso y la gran cantidad de recursos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tarjeta de desarrollo: UNIT DualMCU
• Fabricante: UNIT ELECTRONICS
• Color de PCB: Negro
• Dimensiones: 84mm x 36mm x 6.6mm
• Peso: 22.57g
• MCU: RP2040 Dual Core + ESP32 WROOM-32E
• USB a UART: CH340C
• Conectores:
  • 2 x I2C JST-SH Pitch 1mm
  • 1 MicroSD
  • USB Tipo C
  • JST-SH 2p Pitch 2mm: Conexión para batería
• Incluye: Tira header macho doble 2.54mm
  • 2×3 pines
  • 2×20 pines
  • 2×10 pines

DOCUMENTACIÓN Y RECURSOS

• Manual
• Github – DualMCU
• Pinout
• DualMCU Fritzing
• FootPrint – Fusion360 o Eagle
• Esquemático
• Diagrama a bloques
• Power Tree
• Ejemplos C++ y MicroPython para DualMCU RP2040 + ESP32

Datasheet:

• RP2040 Dual Core
• ESP32 WROOM-32E
• CH340C

TUTORIALES

• Instalación de MicroPython con la DualMCU ESP32
• Guía de instalación de micrófonos UNIT PDM MEMS con archivo UF2

INFORMACIÓN ADICIONAL

Tarjeta de desarrollo DualMCU ESP32+RP2040

Una combinación única de microcontroladores de última generación

Internet de las cosas | Prototipos | Aprendizaje automático | Evaluación y desarrollo | Robótica

Hoy hemos creado para ti

“La mejor solución en microcontroladores: Combina toda la potencia de ambos MCU RP2040

y ESP32 de última generación”

El DualMCU RP2040+ESP32 es un dispositivo innovador que incorpora las capacidades de dos chips avanzados en un solo paquete, brindando el potencial para el desarrollo de proyectos avanzados de robótica e IoT, sistemas integrados, conectividad remota y la posibilidad de aplicaciones de aprendizaje automático, todo con Versatilidad en la programación.

¿Por qué es única?

“Es la última generación de microcontroladores y combina múltiples características en innovación”

Eche un vistazo más de cerca a cómo los miembros de nuestro equipo han resaltado sus capacidades principales y “Liberar el potencial de sus proyectos” con todo el poder en un solo tablero:

El RP2040: Superando los límites

El DualMCU incorpora el RP2040: Es un microcontrolador construido para la nueva generación de dispositivos, diseñado por la fundación Raspberry Pi, es una opción atractiva para una variedad de proyectos debido a su rendimiento y versatilidad. Su procesador Arm Cortex-M0+ de doble núcleo, que funciona a 133 MHz, proporciona una amplia potencia para una amplia gama de aplicaciones. El RP2040 también cuenta con 264 KB de SRAM, lo que permite un almacenamiento y procesamiento de datos eficiente.

PIN OUT CHIP RP2040

Tiene una amplia variedad de periféricos integrados y una gran cantidad de recursos de E/S, lo que lo hace ideal para una amplia gama de proyectos.

ESP32 a bordo: Impulsando el Internet de las cosas para la próxima generación

ESP32 WROOM

El ESP32 WROOM también es un microcontrolador fácil de usar que se usa ampliamente en aplicaciones de IoT. Tiene muchas funciones integradas y muchas bibliotecas disponibles para su uso, lo que facilita que los usuarios agreguen funcionalidades como Wi-Fi y conectividad Bluetooth.

“Para desarrolladores que buscan dar vida a sus proyectos”

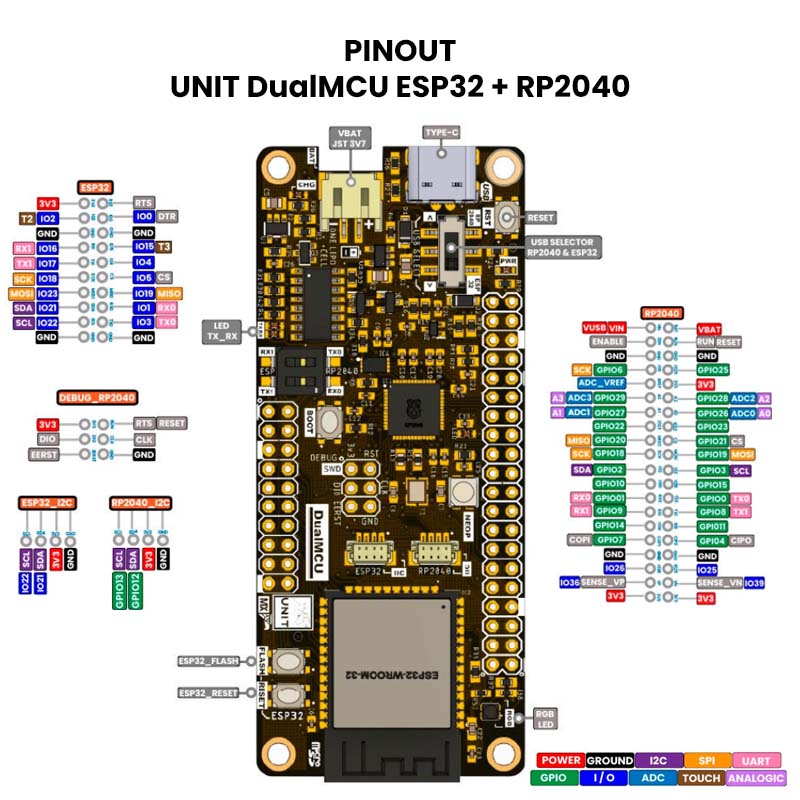

PIN OUT DUALMCU

La DUALMCU Incorpora conectores header con separación entre pines de 2.5mm lo que  brinda fácil acceso a una amplia gama de entradas y salidas, lo que lo hace perfecto para su proyecto, sin importar que tan grande o pequeño sea.

Interconecte una extensa cantidad de dispositivos I2C utilizando sus conectores JST-SH, compatibles con STEMMA, QWIIC, GROVE y sumérjase en proyectos del mundo real con el LED RGB y WS2812B integrado.

También cuenta con un sistema de carga de batería LiPO de 3.7V, lo que lo hace ideal para aplicaciones que requieren un sistema inalámbrico portátil y recargable. La carga de la batería se realiza a través de su conector USB tipo C o a través de una fuente externa, como una celda solar conectada por su pin VIN dedicado para fuentes de alimentación externas.

¿Cuáles son las especificaciones?

El DualMCU ofrece una gama de opciones de E/S, incluido un controlador USB y 24 GPIO multifunción. También tiene características adicionales, como varias opciones de conectividad, lo que lo hace adecuado para diversas aplicaciones.

Programación: conexión con el mundo real con microcontroladores fáciles de usar

y lenguajes de programación versátiles

Sí, podemos asegurar que con DualMCU, ¡Programar microcontroladores es más fácil que nunca!

Con una amplia gama de lenguajes de programación compatibles, como C, C++ y MicroPython, así como plataformas de desarrollo de terceros fáciles de usar, como Arduino IDE y Thonny, incluso los principiantes pueden agregar funciones fácilmente y conectar sus ideas con el mundo real. ¡Con ESP32 y RP2040, sus proyectos se hacen realidad!.

Además, la amplia comunidad de desarrolladores ha creado una variedad de bibliotecas, guías y tutoriales, lo que facilita el comienzo para los principiantes. Estos microcontroladores son de código abierto, lo que le permite utilizar cualquier software o herramienta que cumpla con sus licencias.

Libere todo el potencial de su DualMCU con la documentación completa y fácil de usar de GitHub

Ya sea un desarrollador principiante o experimentado, nuestro repositorio es su clave para el éxito con DualMCU.

Con documentación detallada y guías fáciles de usar, nuestro repositorio proporciona todo lo que necesita para dominar DualMCU y llevar sus proyectos al siguiente nivel. Se incluye un manual de referencia de hardware completo y una amplia variedad de archivos de ejemplo de C++ y Micropython para ayudarlo a comprender y utilizar completamente el poder de DualMCU.

“Todavía no estoy seguro, ¿Está buscando la placa de desarrollo perfecta

para tu próximo proyecto?”

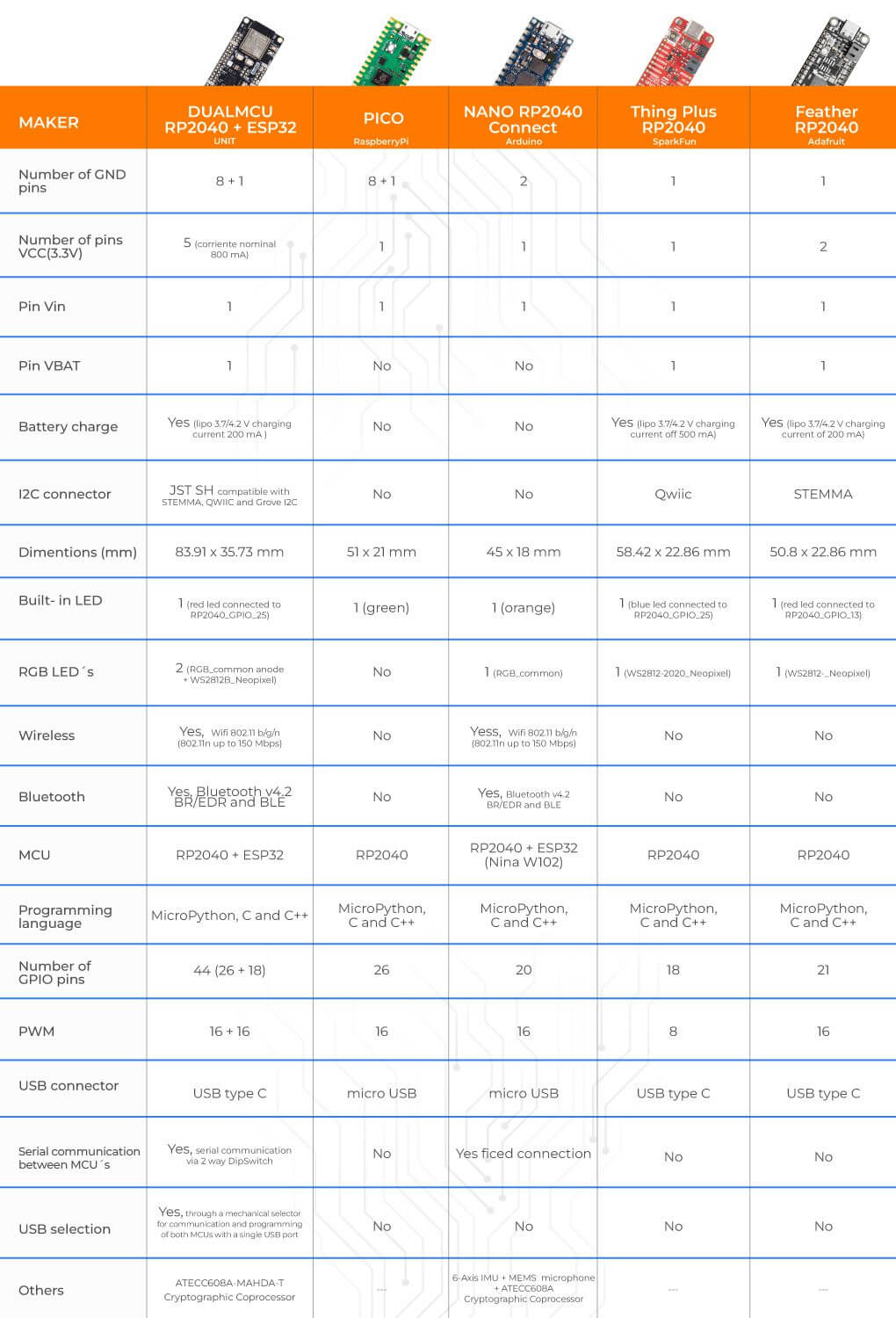

No se conforme con cualquier placa de desarrollo cuando puede tener la mejor. DualMCU es la mejor opción para aquellos que buscan llevar sus proyectos al siguiente nivel. Eche un vistazo a nuestra tabla de comparación con otras placas de desarrollo basadas en RP2040 y verás por qué DualMCU es la mejor opción para cualquier proyecto. Con sus características avanzadas, versatilidad y facilidad de uso, el DualMCU es imprescindible para cualquier desarrollador que busque ampliar los límites de lo que es posible.
