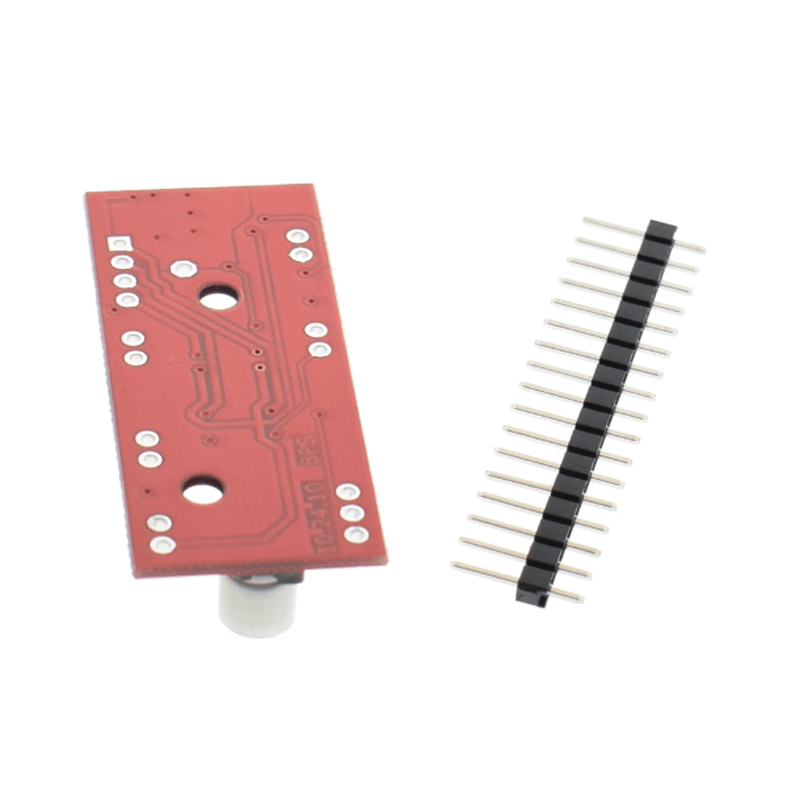

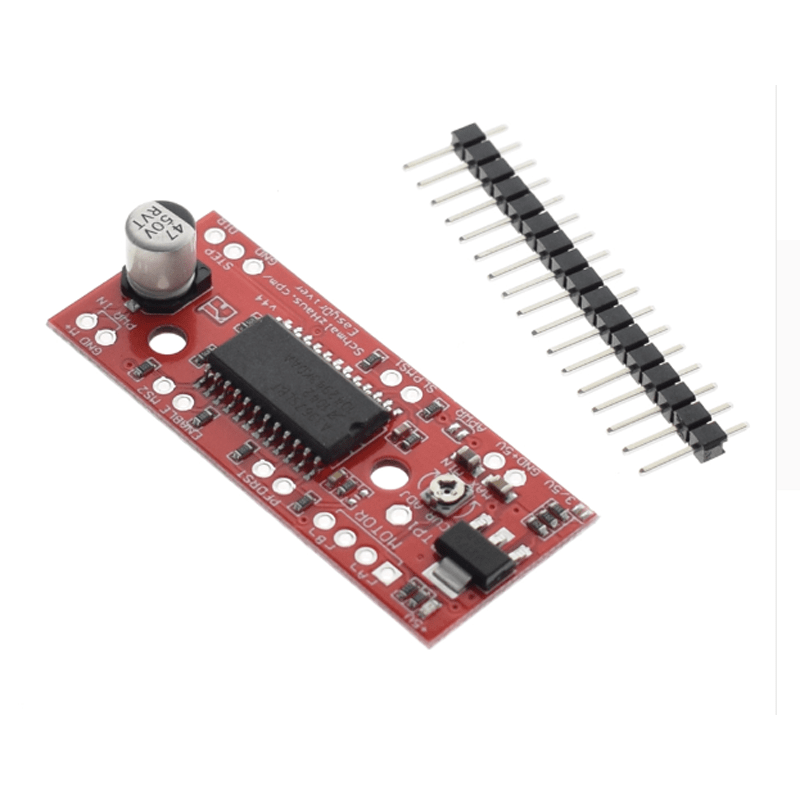

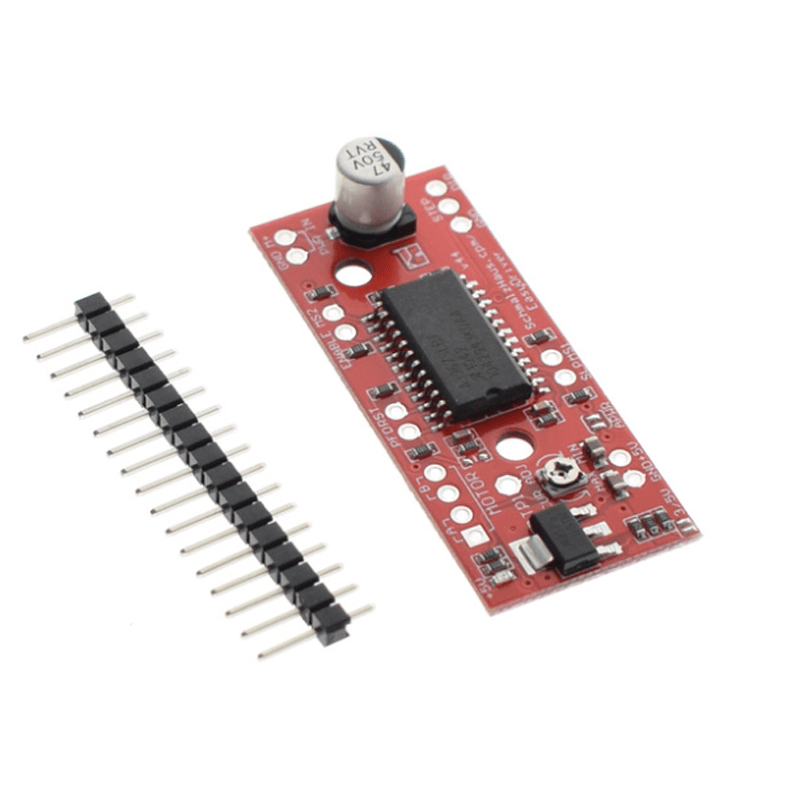

Easydriver Para Motor De Pasos V4.4 Controlador A3967

INFORMACIÓN

El Easy driver es un módulo que nos permite manipular motores a pasos bipolares de 4, 6 u 8 hilos. Esta diseñado a partir del CI A3967; puede trabajar con pulsos de 5V o 3.3V por lo que es muy versátil. Conecta tu microcontrolador al módulo y obtendrás un control del motor muy preciso. Posee dos pines de selección para ajustar la resolución de pasos del motor

El módulo requiere de una fuente de alimentación de 6 a 30V para alimentar el motor, mientras mayor sea el voltaje mayor será el torque y la velocidad de giro del motor. Tenga cuidado de no conectar o desconectar el motor mientras el módulo se encuentra energizado ya que esta acción dañaría al circuito integrado.

ESPECIFICACIONES Y CARACTERISTICAS

• Voltaje de entrada: 5V
• Corriente de alimentación máxima: 70 mA
• Fuente de voltaje para el motor: 7 V – 30 V
• Control de corriente: 150 mA – 750 mA por fase
• Potencia de entrada: 350 mA
• Dispositivo base: A3967
• Peso: 7 gr
• Dimensiones: 4.7cm * 2cm

TUTORIALES

• Guía de uso
• Arduino+Easy driver

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Esquematico
• Conexión del modulo

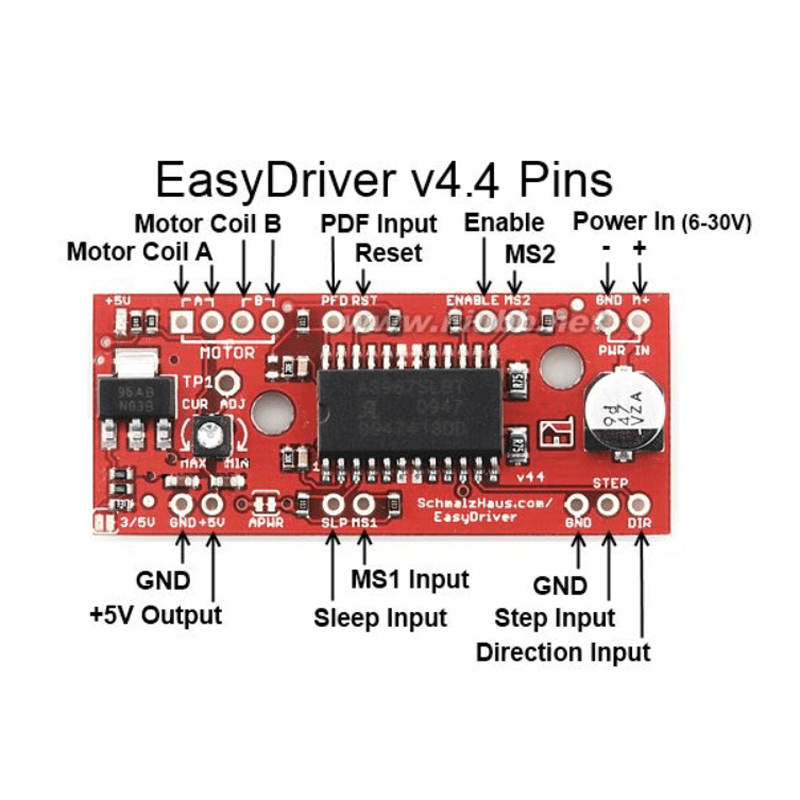

• Pinout
