HW-532 Controlador de Arranque PWM

Name: HW-532 Controlador de Arranque PWM
SKU: 299232
Availability: InStock

Rango de precios: desde $ 17.00 hasta $ 23.00

MOSFET:

Limpiar

CANTIDAD	PRECIO

SKU: N/D Categorías: MÓDULOS, PWM & DIMMERS Etiquetas: 100V, 161A, 30V, 40V, 50A, 9.4A, AOD4184, Arranque, control, controlador, FR120N, LR7843, mosfet, motor, Parada, pwm

INFORMACIÓN

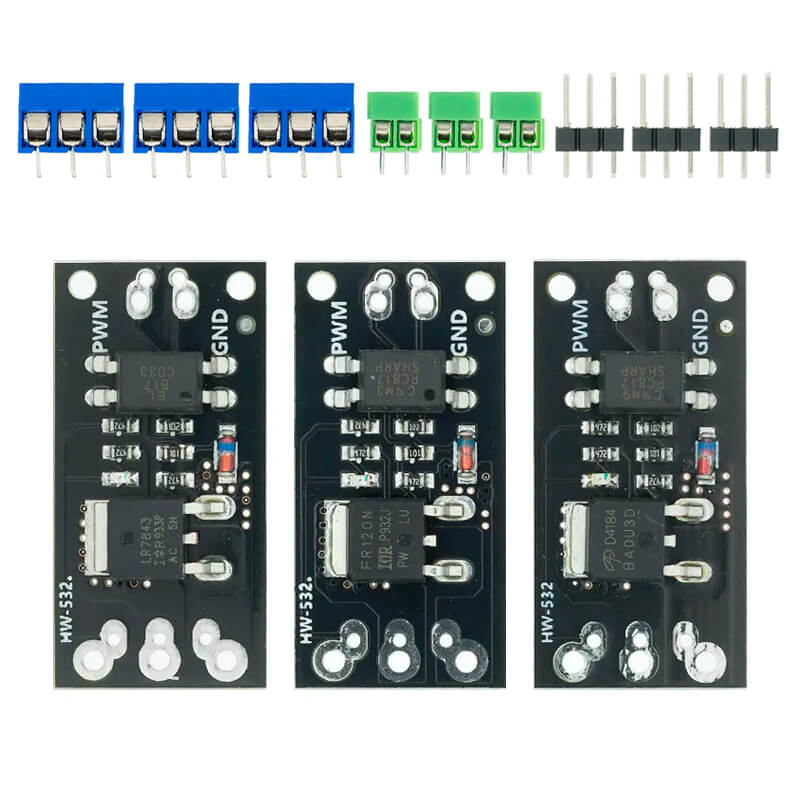

Los HW-532 Controlador de Arranque PWM son módulos con un diseño que aísla la etapa de control de la etapa de potencia mediante un optoacoplador, asegurando una mayor estabilidad en su operación. Además, es compatible con placas de control MCU como Arduino, ya que opera con señales de control de 3V a 5V. Estos módulos permiten el arranque de alto nivel, paradas de bajo nivel y regulación de velocidad a través de PWM. Los Módulos están disponibles con tres Mosfets diferentes:

LR7843 30V 161A.
AOD4184 40V 50A
FR120N 100V 9.4A

Los módulos HW-532 se utilizan ampliamente en el control de arranque y parada de motores, válvulas solenoides y otros dispositivos que requieren una regulación precisa y eficiente de potencia. Su capacidad para manejar altas corrientes y tensiones, combinada con la compatibilidad con señales PWM, los hacen ideales para aplicaciones que demandan un control fiable y seguro de equipos electrónicos e industriales.

ESPECIFICACIONES Y CARACTERÍSTICAS

Generales

Tipo: Modulo Controlador de Arranque PWM
Modelo: HW-532
Color PCB: Negro

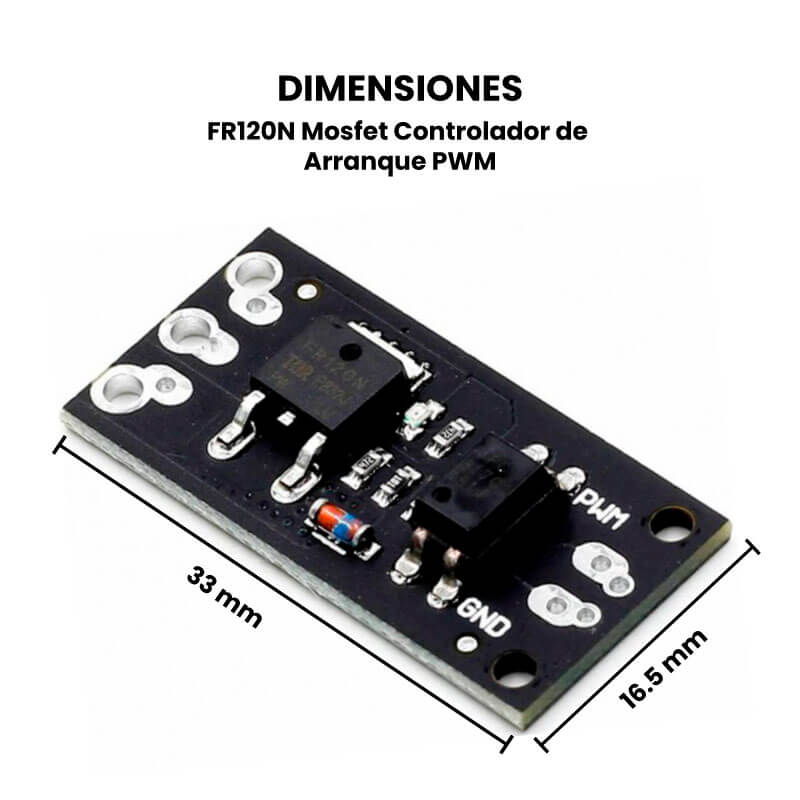

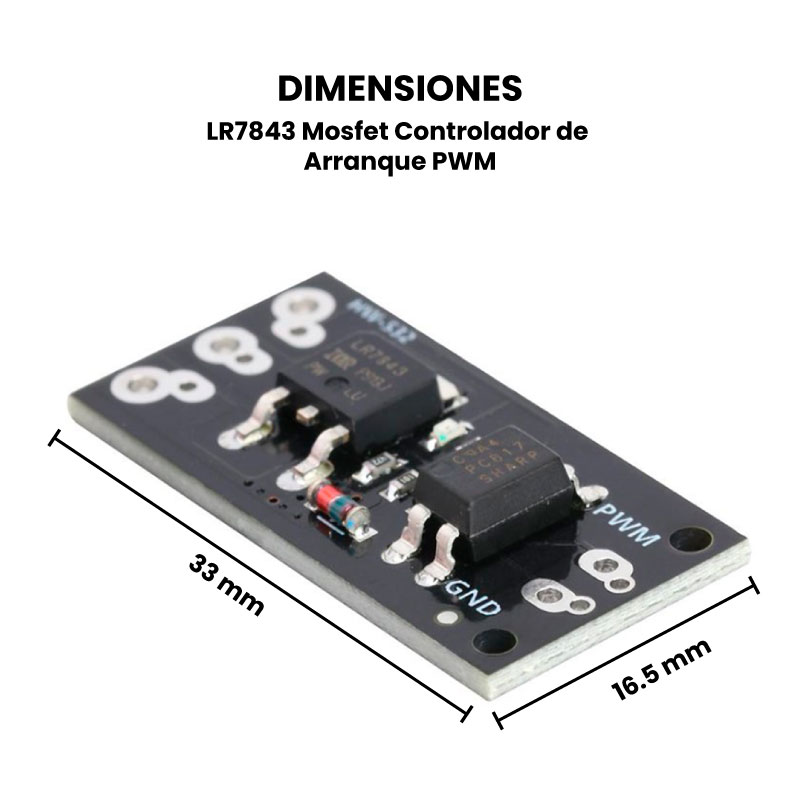

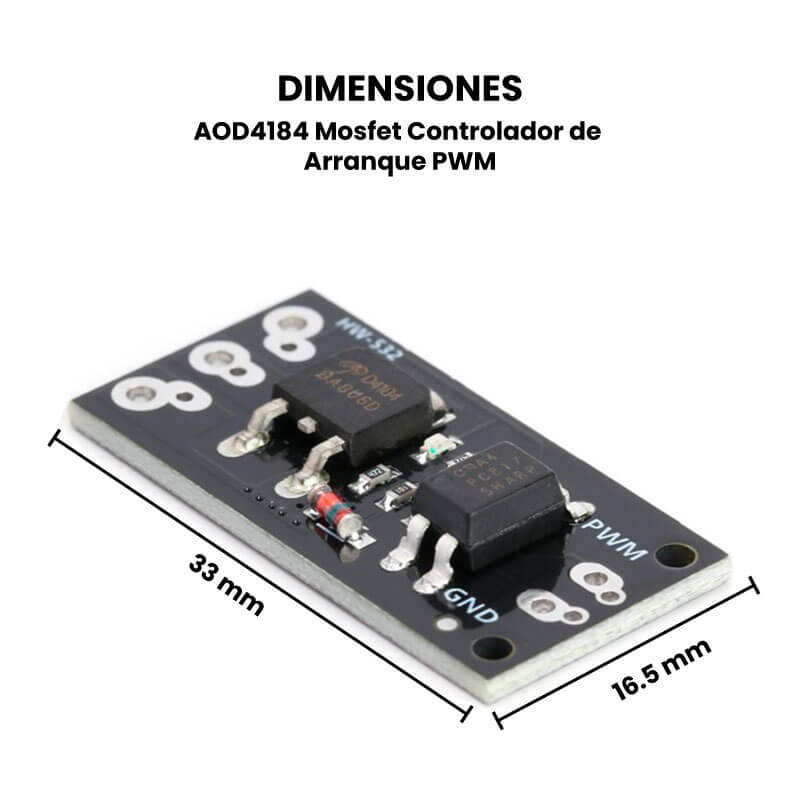

Dimensiones: 33mm x 16.5mm
Peso: 6g

Mosfet LR7843	Mosfet AOD4184	Mosfet FR120N
Disipación del Dispositivo (Pd): 140W Voltaje: Drain-Source (V_DS): 30V Gate-Source (V_GS): 20V de Umbral (V_{gs_(th)}): 2.3V Corriente Drain (I_D): 161A Temperatura Máxima de Operación (T_j): 175°C Tiempo de elevación (t_r): 42ns Conductancia (C_oss): 940pF Resistencia Drain-Source R_{DS_(on)}: 0.0033Ω	Disipación del Dispositivo (Pd): 50W Voltaje: Drain-Source (V_DS): 40V Gate-Source (V_GS): ±20V de Umbral (V_{gs_(th)}): 2.2V Corriente Drain (I_D): 50A Temperatura Máxima de Operación (T_j): 175°C Tiempo de elevación (t_r): 17.2ns Conductancia de Entrada (C_oss): 215pF Resistencia Drain-Source R_{DS_(on)}: 8.5mΩ	Disipación del Dispositivo (Pd): 48W Voltaje: Drain-Source (V_DS): 100V Gate-Source (V_GS): ±20V de Umbral (V_{gs_(th)}): 2V Corriente Drain (I_D): 9.4A Temperatura Máxima de Operación (T_j): 175°C Tiempo de elevación (t_r): 23ns Conductancia de Entrada (C_oss): 92pF Resistencia Drain-Source R_{DS_(on)}: 0.21Ω

DOCUMENTACIÓN Y RECURSOS

Mosfet

LR7843
- Datasheet

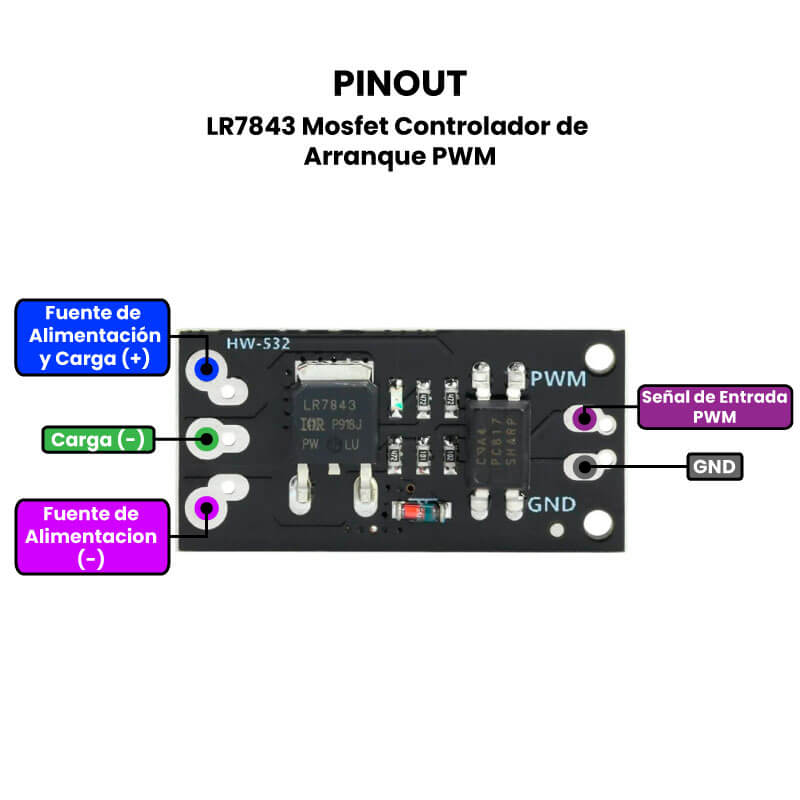

- Pinout
- Dimensiones
AOD4184
- Datasheet

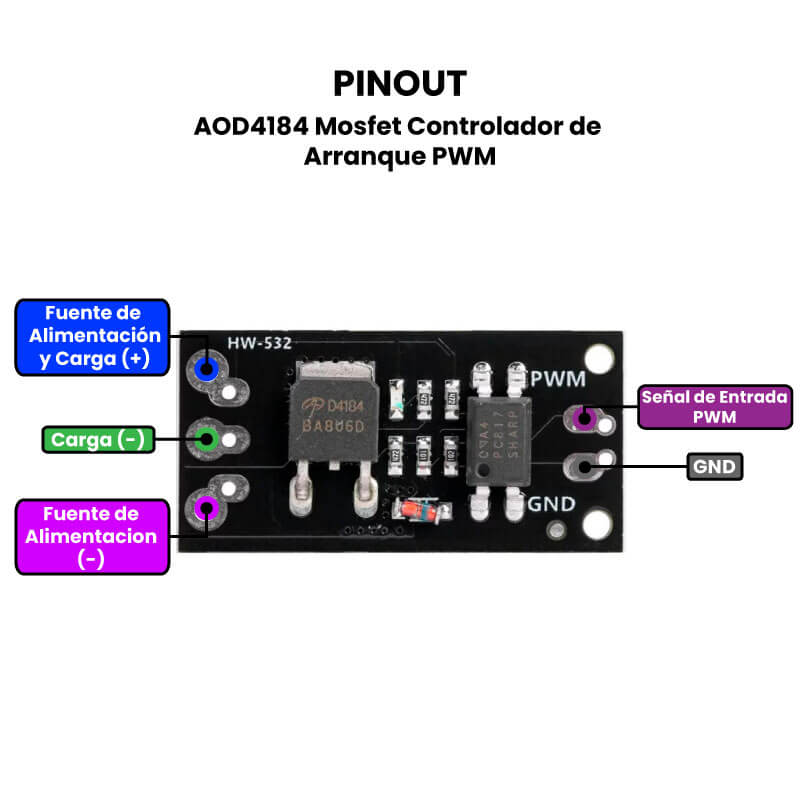

- Pinout
- Dimensiones
FR120N
- Datasheet

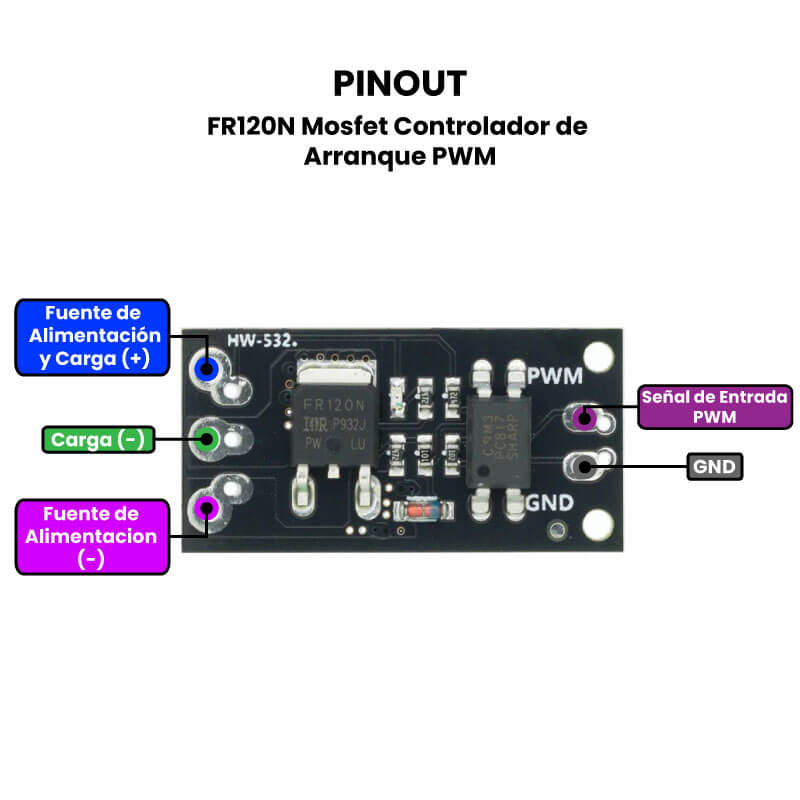

- Pinout
- Dimensiones

INFORMACIÓN ADICIONAL

¿Qué es el Control de Arranque PWM?

El control de arranque PWM (Modulación por Ancho de Pulso) es una técnica utilizada para gestionar la energía y controlar el arranque de motores eléctricos. Específicamente, esta técnica regula la velocidad de los motores ajustando la duración de los pulsos de energía que se envían al motor. Debido a esto, permite un arranque suave y controlado. Además, esta técnica es eficaz para optimizar el rendimiento del motor, garantizando un funcionamiento eficiente y prolongando la vida útil del equipo.

¿Cómo Funciona?

El control de arranque PWM (Modulación por Ancho de Pulso) es una técnica utilizada para gestionar la energía y controlar el arranque de motores eléctricos. Esta técnica, porque ajusta la duración de los pulsos de energía que se envían al motor, permite un arranque suave y controlado. Además, regula la velocidad de los motores. Después de arrancar el motor, el ciclo de trabajo se ajusta continuamente para mantener la velocidad deseada, compensando variaciones en la carga y otras condiciones operativas. De este modo, se logra un arranque eficiente y preciso.

Ventajas

La modulación por ancho de pulso (PWM) ofrece múltiples ventajas. Primero, debido a su alta eficiencia, reduce significativamente el consumo de energía. Además, esta técnica permite un control preciso de la velocidad y el par motor, facilitando ajustes finos y exactos. Asimismo, al proporcionar un arranque suave, contribuye a la reducción del desgaste mecánico, lo que aumenta la vida útil del motor. Con estas ventajas, PWM se posiciona como una opción óptima para el control de motores eléctricos.

ENLACES EXTERNOS

Peso	0.02 kg
Dimensiones	0.01 × 0.01 × 0.01 cm
MOSFET:	LR7843 30V 161A, AOD4184 40V 50A, FR120N 100V 9.4A
CLASIFICACIÓN:	PWM
