Controlador de Velocidad Motor DC 10-50V 60A PWM HHO RC

El Controlador de Velocidad PWM para Motores DC de 10V a 50V y 60A permite regular cargas de corriente continua mediante la técnica de Modulación por Ancho de Pulso (PWM), cuya configuración es ajustable a través de una perilla. Este controlador tiene la capacidad de controlar la velocidad de cargas conectadas a él, soportando una corriente continua máxima de hasta 60 A y ofreciendo una potencia variable dependiendo del voltaje ajustable, con un límite máximo de 50 V. Sus aplicaciones son diversas, incluyendo su uso en motores de automóviles y en el control de celdas de hidrógeno

¿Cómo funciona el Controlador de Velocidad PWM 10V-50V 60A Motor DC?

Primero se conectara la carga a las terminales del controlador; y el controlador al voltaje señalado en DC. Tenga en cuenta que el voltaje aplicado al controlador será de tensión de alimentación aplicado al circuito.

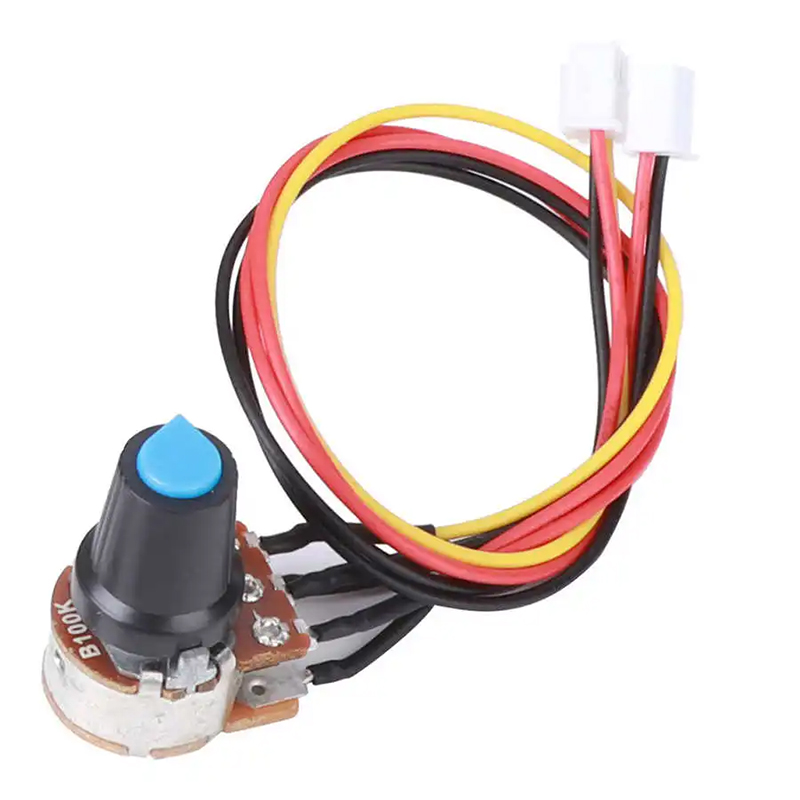

Y finalmente puede controlar la velocidad del motor a través del potenciómetro.

Advertencias y usos del controlador de velocidad

1. Antes de conectar el controlador, favor de asegurarse que la alimentación esté apagada.
2. Incluye fusible para protección por cortocircuito y conexión inversa.
3. El voltaje de entrada del controlador es mejor que sea el mismo que el voltaje nominal del motor.

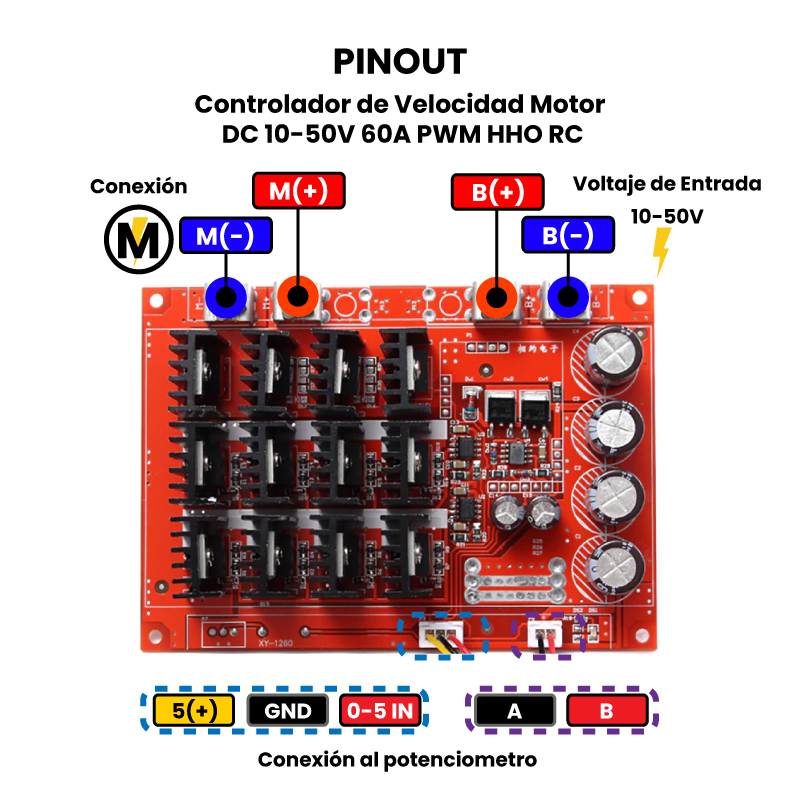

4. Para las conexiones favor de ver en la sección Documentación y Recursos> Pinout.
5. Utilice la fuente de alimentación de CC, no utilice directamente la corriente de 220V – 127V hogar alterna (CA).
6. No intercambiar las cargas de poder negativas y positivas, ya que puede dañar el controlador.
7. Para cambiar la dirección del motor, intercambiar los cables positivos y negativos del motor.

Conversión de Hertz a Revoluciones por minuto

La frecuencia es una manera de describir el movimiento oscilatorio, como el de una partícula o una onda. Ésta describe el tiempo que toma un movimiento para repetirse. Se mide en hertz, que es una oscilación por segundo o 1/segundo.

Las revoluciones por minutos (RPM) denota movimiento circular, o las rotaciones completadas por un objeto alrededor de un eje. En los motores, nos dice qué tan rápido rotan cuando no están bajo carga.

Existe una relación entre la frecuencia de un motor y RPM para transformar de una unidad a otra.

Esta equivalencia indica que podemos convertir una velocidad expresada en RPM a frecuencia expresada en Hz mediante la siguiente igualdad:

de forma inversa:

Por ejemplo, si un motor funciona a 65 Hz (completa 65 revoluciones por segundo), cuanto equivale a RPM? Para lo cual estaríamos aplicando la segunda formula teniendo que este motor funciona a 3900 RPM

En la mayoría de los casos “revoluciones” no se escribe explícitamente porque no es una unidad.
