INFORMACIÓN

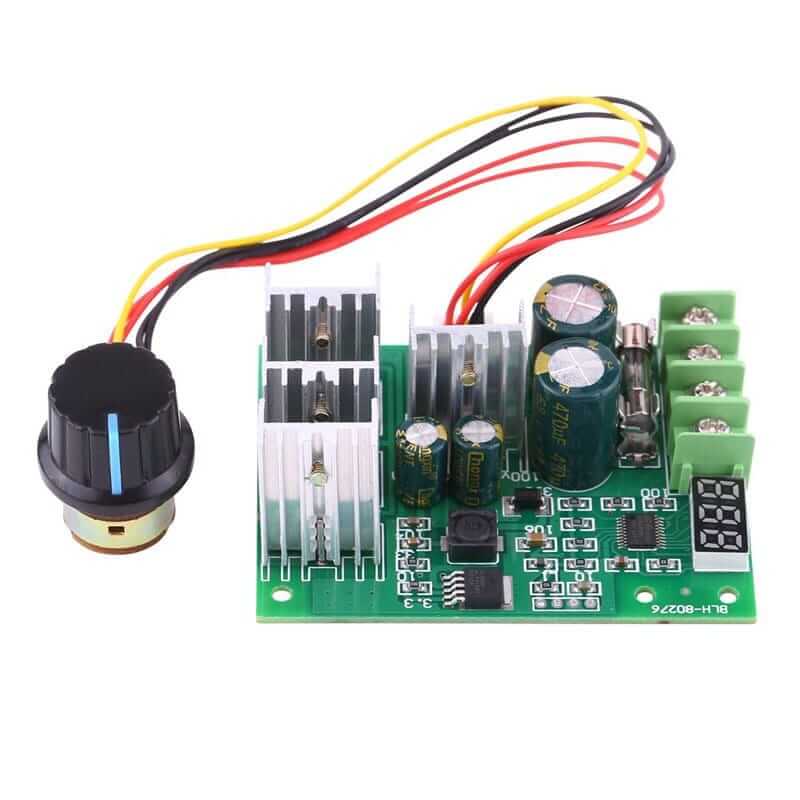

El controlador de velocidad 6–60V 30A para motor DC PWM es un dispositivo electrónico diseñado para regular la velocidad de motores de corriente directa (DC) que operan en un rango de voltaje entre 6 y 60 voltios, con una capacidad de corriente de hasta 30 amperios, ideal para motores de alta potencia. Su funcionamiento se basa en la modulación por ancho de pulso (PWM), una técnica que ajusta la cantidad de energía entregada al motor variando la duración de los pulsos eléctricos sin alterar el voltaje de alimentación. Esto permite controlar la velocidad del motor de manera eficiente, sin pérdida significativa de potencia ni generación excesiva de calor. El controlador suele incorporar un potenciómetro que permite al usuario ajustar manualmente la velocidad, aunque también puede aceptar señales PWM externas para control digital.
Sus principales aplicaciones se encuentran en vehículos eléctricos, robots móviles, sistemas de transporte automatizados, bombas de agua o aire, ventiladores industriales, y proyectos de automatización donde se requiere controlar motores DC de forma eficiente y con alta carga. Gracias a su capacidad de manejar hasta 30 amperios, es ideal para motores de alto consumo. Este controlador puede funcionar de forma independiente mediante un potenciómetro físico, o bien ser controlado electrónicamente a través de una señal PWM externa. Es totalmente compatible con tarjetas de desarrollo como Arduino, ESP32, STM32, y Raspberry Pi, permitiendo así su integración en sistemas de control inteligentes, proyectos IoT o soluciones de monitoreo remoto, donde se necesite ajustar dinámicamente la velocidad de motores DC en función de condiciones programadas.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Controlador de Velocidad.
- Color de PCB: Verde.
- Reversible: No.
- Voltaje de entrada: 6 V a 60 V en DC.
- Voltaje de salida: lineal con carga (caída de voltaje en los 2 terminales del motor).
- Potencia máxima de salida: 1800 W.
- Corriente máxima de salida: 30 A.
- Corriente Continua: <20 A.
- Frecuencia PWM: 15 KHz.
- Ciclo de servicio ajustable: 0% – 100%

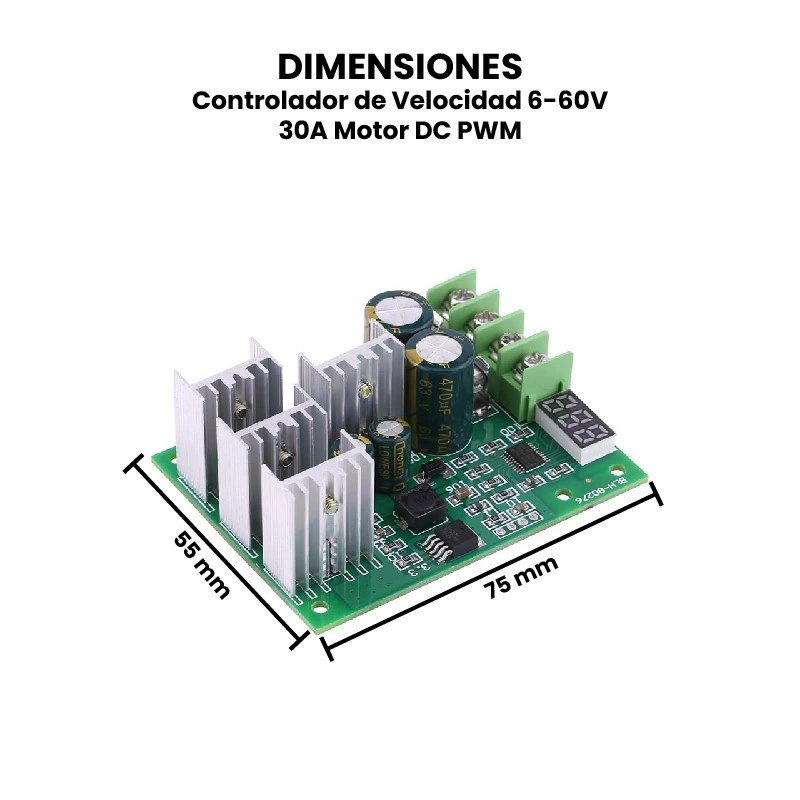

- Dimensiones: 75 mm x 55 mm x 25 mm.
- Peso: 71 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Funcionamiento del controlador de velocidad.
Su principal función es controlar la cantidad de energía suministrada al motor mediante la regulación del ancho de los pulsos de corriente que recibe. Esto se logra al variar la duración de los pulsos de energía eléctrica que se envían al motor, permitiendo así aumentar o disminuir la velocidad de rotación del mismo.
Aplicaciones.
Este tipo de controladores es ampliamente utilizado en aplicaciones donde se requiere un control preciso de la velocidad, como en sistemas de automatización, robótica, control de motores de vehículos, maquinaria industrial y otras aplicaciones que dependen del control de motores de corriente continua para su funcionamiento eficiente y controlado.
Advertencias y usos del controlador de velocidad.
- Antes de conectar el controlador, favor de asegurarse que la alimentación esté apagada.
- Incluye fusible para protección por cortocircuito y conexión inversa.
- El voltaje de entrada del controlador es mejor que sea el mismo que el voltaje nominal del motor.

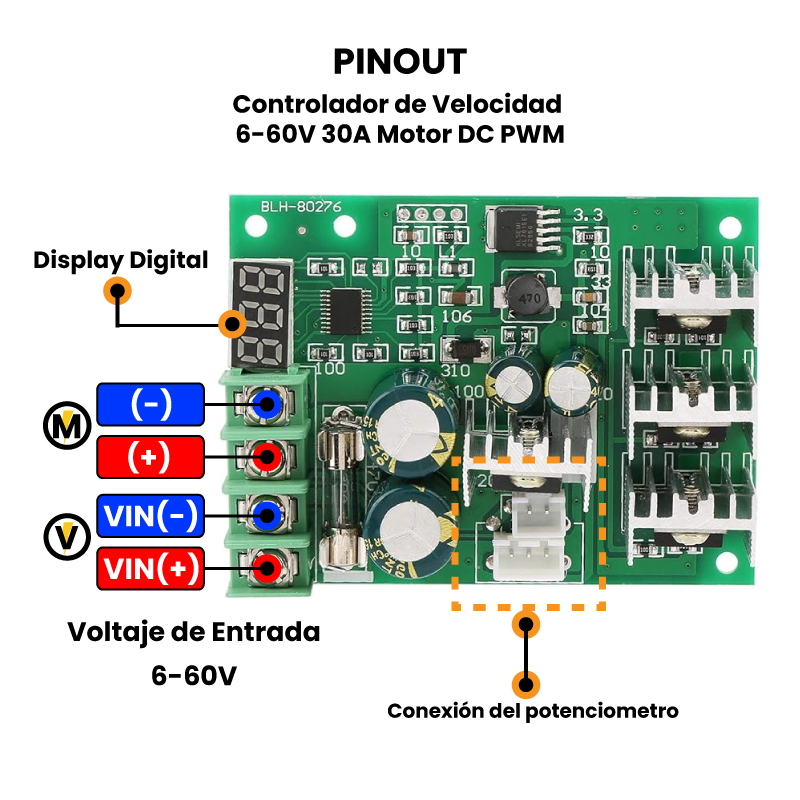

- Para las conexiones favor de ver en la sección Documentación y Recursos> Pinout.
- Utilice la fuente de alimentación de CC, no utilice directamente la corriente de 220 V – 127 V hogar alterna (CA).
- A una corriente de 10 A en una de larga duración de trabajo, asegúrese de que la disipación de calor funciona adecuadamente, funciona un disipador más grande en el transistor de salida y/o ventilador.
- No intercambiar las cargas de poder negativas y positivas, ya que puede dañar el controlador.
- Para cambiar la dirección del motor, intercambiar los cables positivos y negativos del motor.
