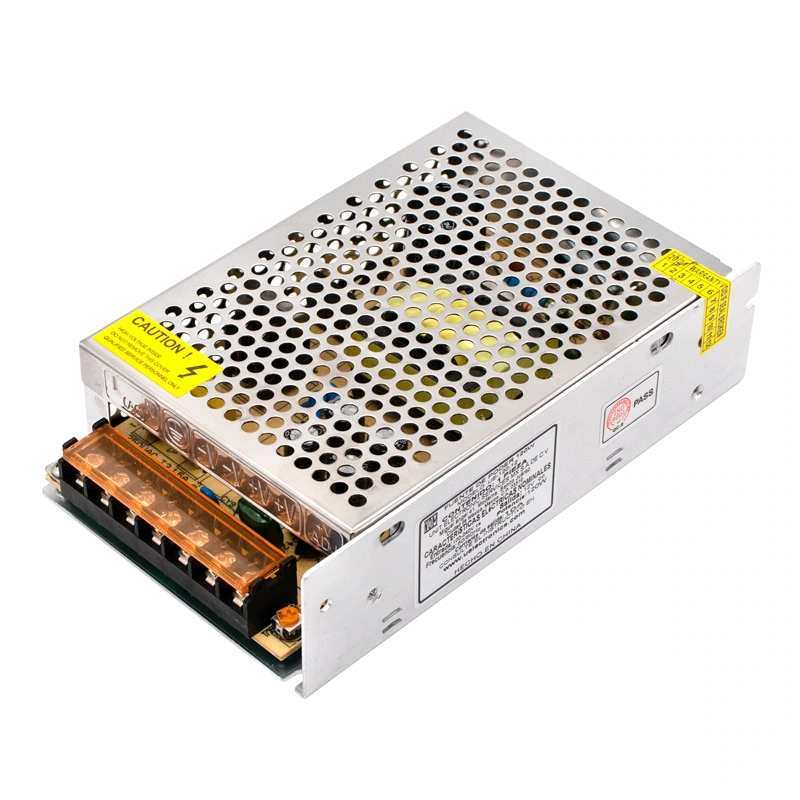

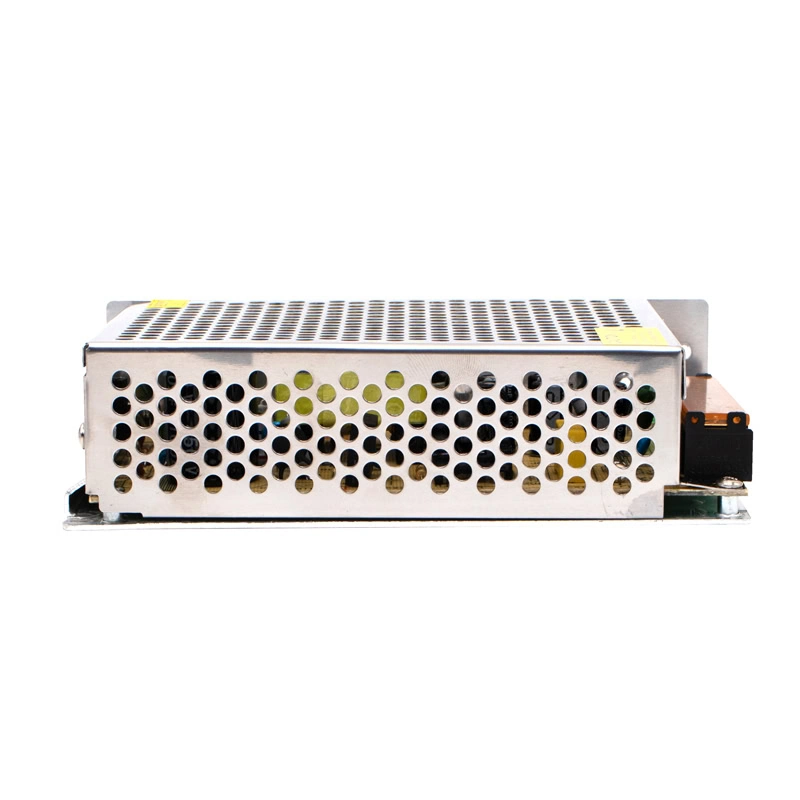

Fuente conmutada 12V 10A

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo:  Fuente conmutada de 12 VCD  a  10A
• Voltaje de entrada: AC110-220V 50/60Hz
• Potencia Máxima de Salida: 120W
• Dimensiones : 19.8x10x4.2cm (L * W * H)
• Protección: cortocircuito / sobrecarga / sobretensión
• Temperatura de trabajo: -10 ~ + 50 y el grado; c
• Temperatura de almacenamiento: -20 ~ 85 y el grado; c
• Humedad ambiente: 20% ~ 95 % sin condensación
• Peso: 396 g
• Material de Shell: metal / base de aluminio

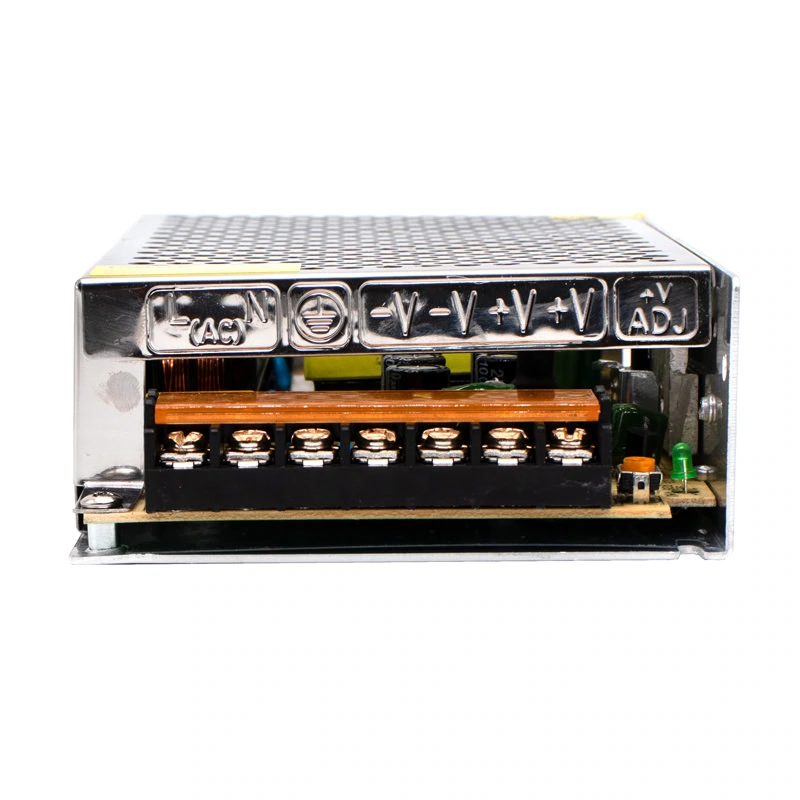

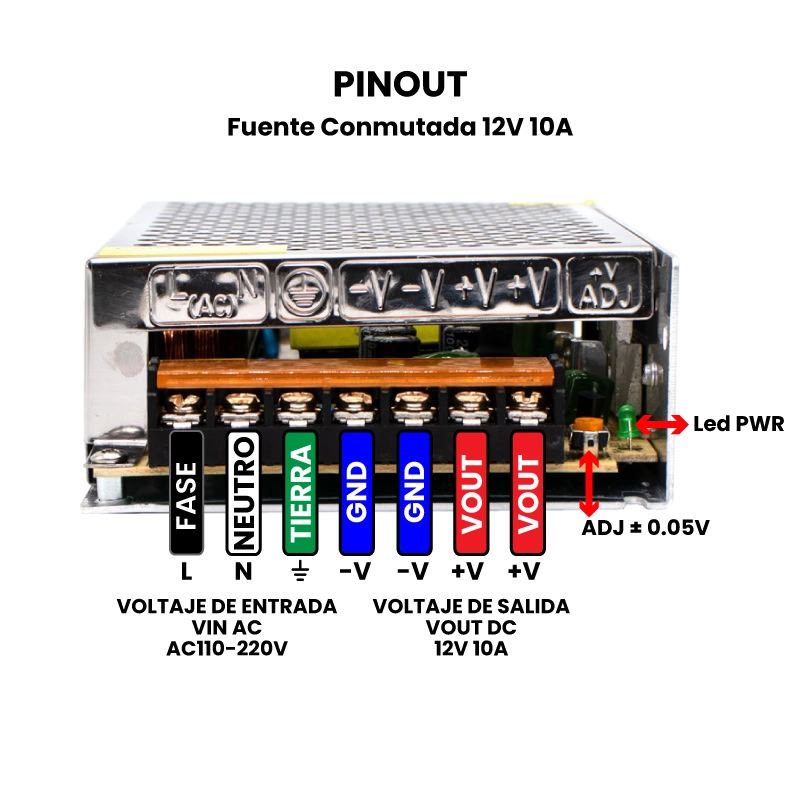

Conexión en regleta para toma de VCD :

•  -V: terminal negativa *Nota: La carcasa también puede decir COM en lugar de -V
• +V: terminal positiva
• ADJ: ajuste del voltaje de salida al ± 0.05 volts

Conexión en regleta para ingresar  VCA  :

• T : terminal  a Tierra física del toma corriente
• N: terminal  Neutra del toma corriente
• L : terminal  Línea  o fase del toma corriente

DOCUMENTACIÓN Y RECURSOS

• Diseño 3D
• Pinout

INFORMACIÓN ADICIONAL

¿Cómo funciona?

Se debe conectar a la red eléctrica para que pueda convertir el voltaje de corriente alterna a un voltaje  de corriente directa, mediante diferentes etapas.
Básicamente son las siguientes :

Al conectarse a la red eléctrica de 127 a 220 VCA

1.Etapa de  rectificación: (por medio de diodos).

Convierte  la señal de voltaje  de corriente alterna a voltaje  de corriente directa pulsante positiva. A diferencia  de la fuente  linea  aquí no se ha puesto el transformador.

Al igual que una fuente lineal  se colocan capacitores   después de la etapa de rectificación.

2. Etapa de filtros:(por medio de capacitores electrolíticos).

Estos capacitores disminuyen el rizo de la señal rectificada, hay que tomar en cuenta que los capacitores electrolíticos soportan alto voltaje  alrededor de 320 volts pico. Por ellos es que se observan capacitores  algo grandes en las fuentes conmutadas.

3.-Etapa de conmutación “de aquí el nombre de fuentes conmutadas”:(por medio de un transistor MOSFET)

Este transistor funciona como un interruptor que cierra y abre muy rápido aproximadamente con una frecuencia entre 20KHz a 100KHz por segundo  y se encarga de dar paso al alto voltaje  que viene de la etapa anterior. Es bien sabido que este tipo de  transistor MOSFET  puede conmutar a altas frecuencias y a altos voltajes.

4.-Etapa de Reducción  de voltaje:(Por medio de un trasformador).

Reduce el voltaje a uno que ya es mas adecuado para trabajar, así como volver la señal alterna nuevamente. A diferencia de una fuente lineal, aquí  el transformador es más pequeño y trabaja a frecuencias mayores de 50/60Hz, esto gracias a la etapa anterior, reduce costos, peso y tamaño de la fuente.

5.-Etapa de rectificación y filtro

Convierte el voltaje alterno a voltaje de corriente directa por medio de diodos, capacitores y bobinas. Este ya es el voltaje que se ocupa en las cargas.

6.- Etapa de control

Esta enlazada a la salida de la etapa anterior por medio de un optoacoplador y conectada también  a la etapa de conmutación  por  medio de un circuito integrado que genera PWM (modulación por ancho de pulsos). Esta etapa monitorea la salida, si la carga que se tiene a la salida demanda mucha o poca  corriente, por medio de la etapa de control ordena al CI que genera el PWM mas o menos  tiempo de activación al transistor Mosfet de la  etapa de conmutación, esto para que  entregue la energía  requerida por la carga, haciendo que estas fuentes sean eficientes  en el consumo de energía.

Diagrama a bloques de las etapas de una fuente de alimentación conmutada (SMPS)
