Soldador por Puntos DIY 100-150A

INFORMACIÓN

Soldador por puntos DIY 100-150A es una herramienta eléctrica diseñada para soldar tiras de níquel con espesor de (0,1 mm ~ 0,15 mm) a baterías de litio como 18650/26650/32650. Este soldador de puntos te ayudará a realizar tus propios bancos de baterías.

Para que funcione correctamente este soldador por puntos, es necesario contar con una fuente de alimentación o batería capaz de proporcionar una corriente eléctrica de al menos 100 amperios o más de 150 amperios ya que si es inferior el soldador no podrá sodar.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje del sistema: 12V ~ 15V
• Corriente de trabajo: 100A ~ 150A (Por debajo de 100A , no funcionará).
• Grosor de tira níquel: 0.1 – 0.15mm
• Adecuado para batería de litio: 18650/26650/32650
• Tamaño del paquete: 190mm x 110mm x 30 mm
• Cable de batería: 34cm
• Peso del paquete: 200g

*Nota: ¡Asegúrese de que su fuente de alimentación o batería pueda tener una corriente o descarga superior a 100A , de lo contrario no podrá soldar!

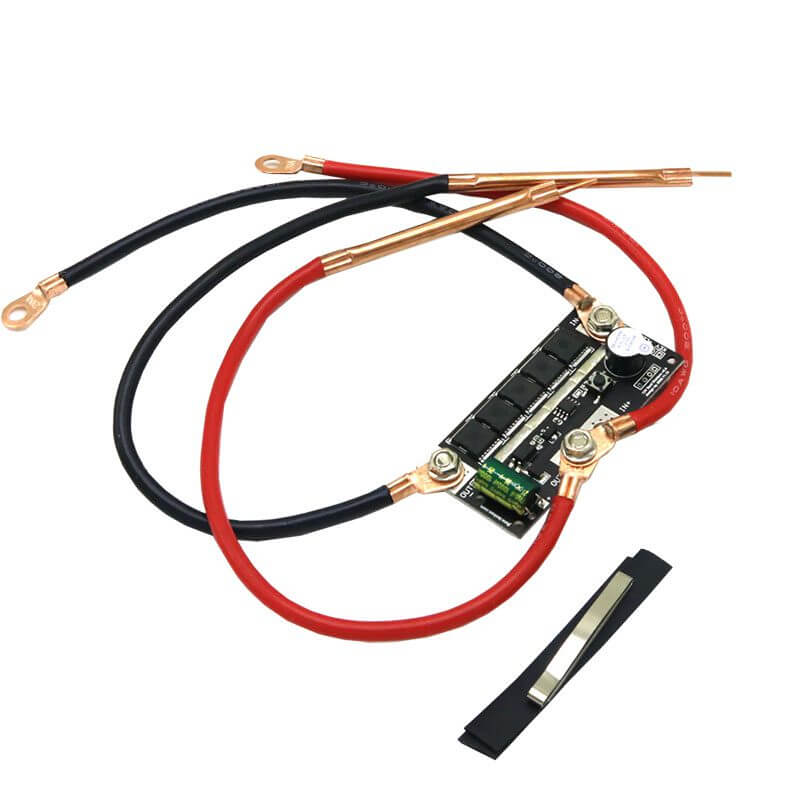

Incluye:

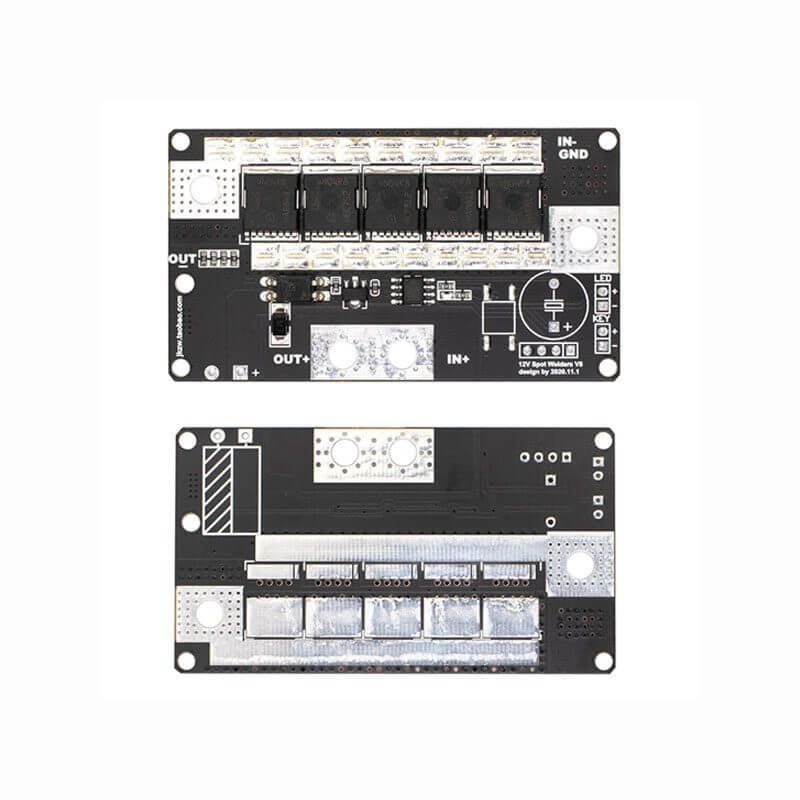

• PCB de placa de circuito principal
• 4 Orejas de inserción de cobre
• 1 condensador 1000uF/25v (por soldar)

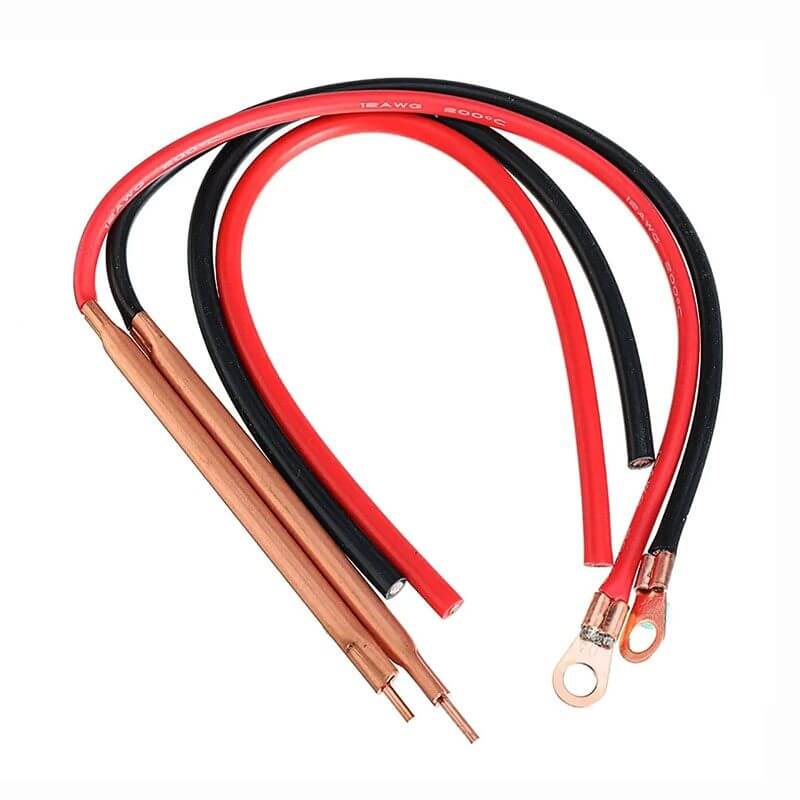

• 2 Cables de salida con bolígrafo de soldadura
• 1 Buzzer (por soldar)
• 2 Cables de entrada
• 3 Tornillos M5
• 2 Tubos termocontraíbles – Termofit
• 8 Postes
• 2 Push button
• 8 Tornillos
• Carcasa

RECURSOS Y DOCUMENTACIÓN

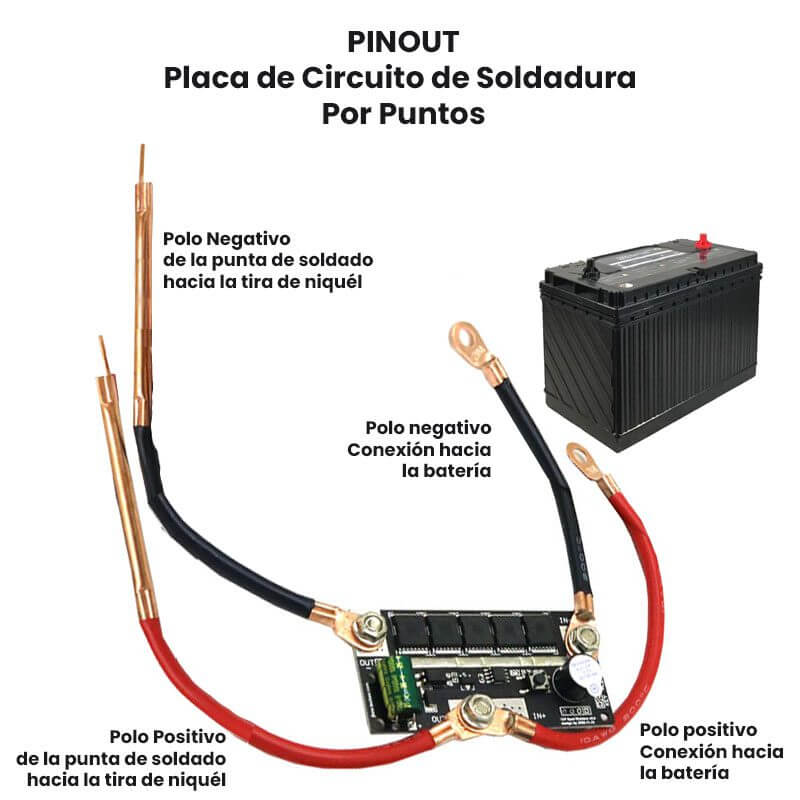

• Pinout y conexión

INFORMACIÓN ADICIONAL

Conexión

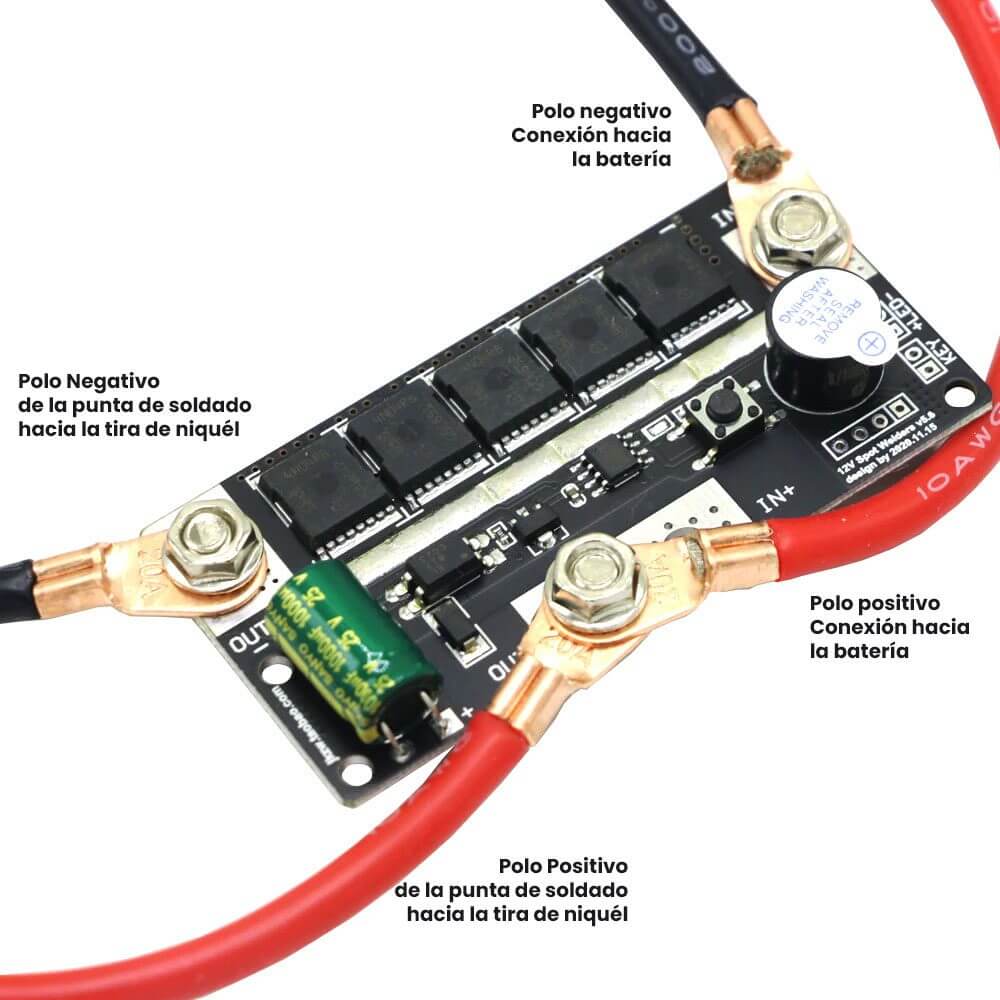

Los electrodos negativos de la pluma de soldadura y la batería deben estar conectados a la parte frontal de la PCB (están en 2 posiciones diferentes), los electrodos positivos de la pluma de soldadura y la batería deben estar conectados juntos a la parte posterior de la PCB. Utilice la batería requerida para la fuente de alimentación y conecte la pluma de soldadura y el cable de la batería correctamente, de lo contrario, la PCB podría dañarse. Ver más en  Pinout y conexión.

Voltaje del sistema

Ya que la placa de soldado requiere fuentes de alimentación con suficiente corriente se recomienda utilizar baterías de plomo ácido con buen rendimiento y baja resistencia interna (resistencia interna inferior a 10mΩ y corriente a 100A), batería de arranque de un automóvil.

¿Cómo utilizar la Placa de Circuito de Soldadura Por Puntos Con Carcasa?

La Placa del Circuito tiene integrado un led, que al ser energizada encenderá de color verde; dependiendo de las veces que presionemos el push button varía la potencia:

• El led enciende en color verde, e inicialmente el pulso de soldadura por puntos es de baja potencia.
• Para subir la potencia, presionar el push button y el buzzer pitara además el led realizará un parpadeo.
• El buzzer emitirá 2,3,4 hasta 5 pitidos con la intención de que el usuario sea consciente de que esta subiendo la potencia.
