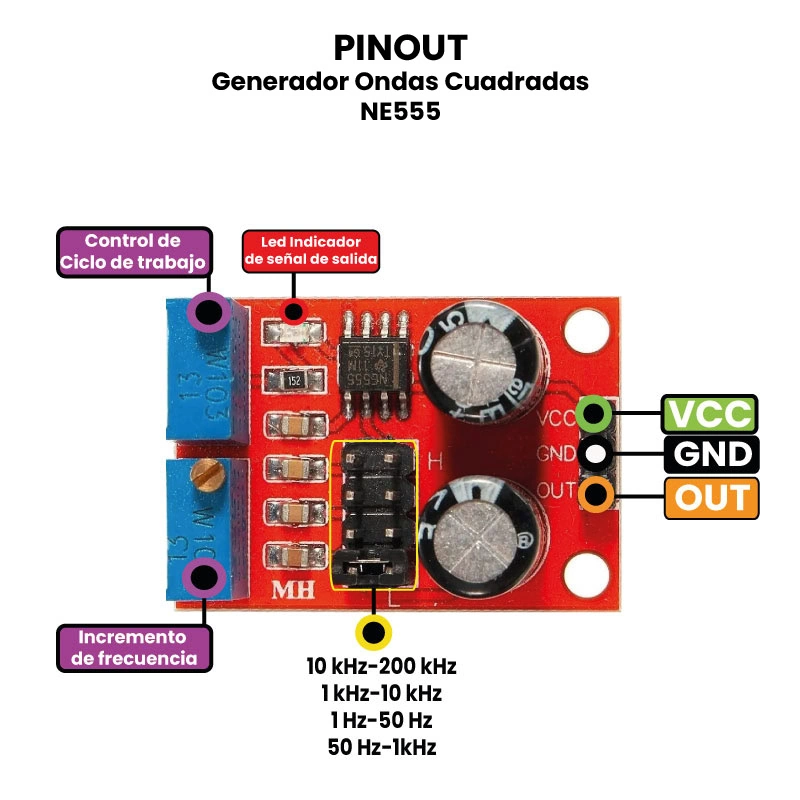

AR0076 - Generador Ondas Cuadradas NE555 PINOUT

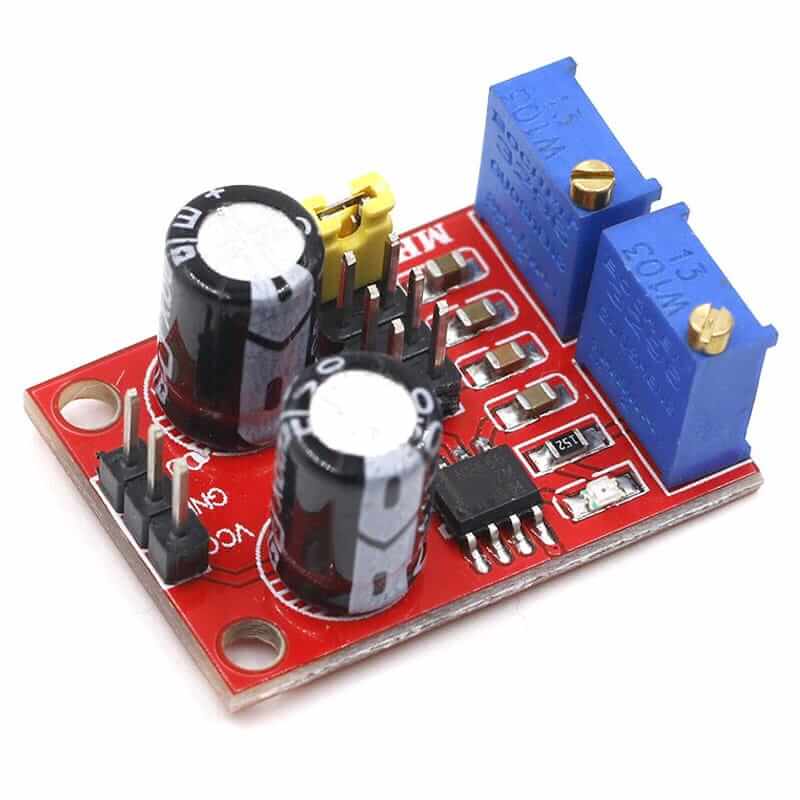

Generador Ondas Cuadradas NE555

$ 23.00

54 disponibles

CANTIDAD	PRECIO
10 piezas	$ 19.91
25 piezas	$ 17.57
35 piezas	$ 15.72

SKU: AR0076 Categorías: GENERAL, MÓDULOS, SEÑALES Etiquetas: 1 KHz, 10 kHz, 1Hz, 200 KHz, 50Hz, 555, control, cuadrada, DIY, frecuencia, generador, HF, LF, mF, modulo 555, motor, ne555, Oscilador, pwm, Reloj, señal, señales, SHF

INFORMACIÓN

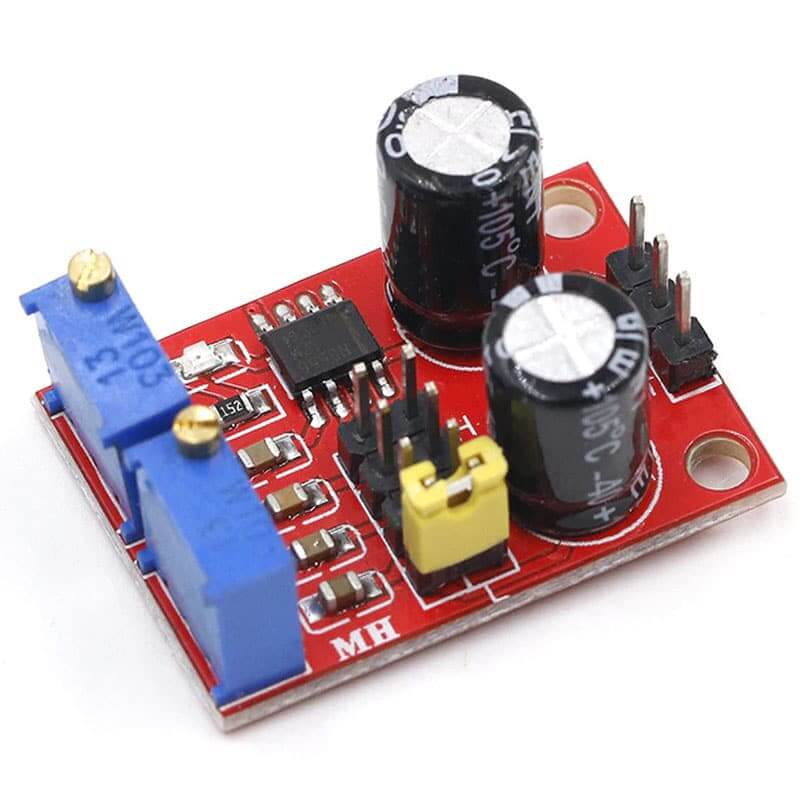

El Generador de Ondas Cuadradas 555 con ciclo de trabajo ajustable vía trimpot diseñado para producir señales cuadradas en cuatro rangos de frecuencia distintos, con la capacidad de ajustar su ciclo de trabajo utilizando el NE555 IC para generar pulsos de alrededor de 1Hz a 200KHz.

El generador de ondas cuadradas utilizando el temporizador NE555 es un circuito ampliamente empleado en electrónica debido a su simplicidad y versatilidad. Su principal uso es la generación de señales digitales periódicas, es decir, ondas cuadradas, cuya frecuencia y ciclo de trabajo pueden ajustarse mediante resistencias y capacitores externos. Este tipo de generador se utiliza en aplicaciones como relojes digitales, generadores de pulsos, temporizadores, osciladores, controladores de velocidad para motores, parpadeo de LEDs y modulación de señales.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de Operación: 5V a 12V.
Corriente:
- Entrada: 100 mA.
- Funcionamiento: 15 mA (5V) a 35 mA (12V).
Integrado principal: NE555.
Amplitud de salida: 4.2V V-PP a 11.4 V V-PP. (de acuerdo a la diferente tensión de entrada, la salida será diferente).
Led Indicador: Se enciende y apaga en sincronía con la señal de salida.
Frecuencia:
- Baja Frecuencia (LF): 1Hz a 50Hz.
- Media Frecuencia (MF): 50Hz a 1 kHz.
- Alta Frecuencia (HF): 1 kHz a 10 kHz.
- Super Alta Frecuencia (SHF): 10 kHz a 200 KHz.

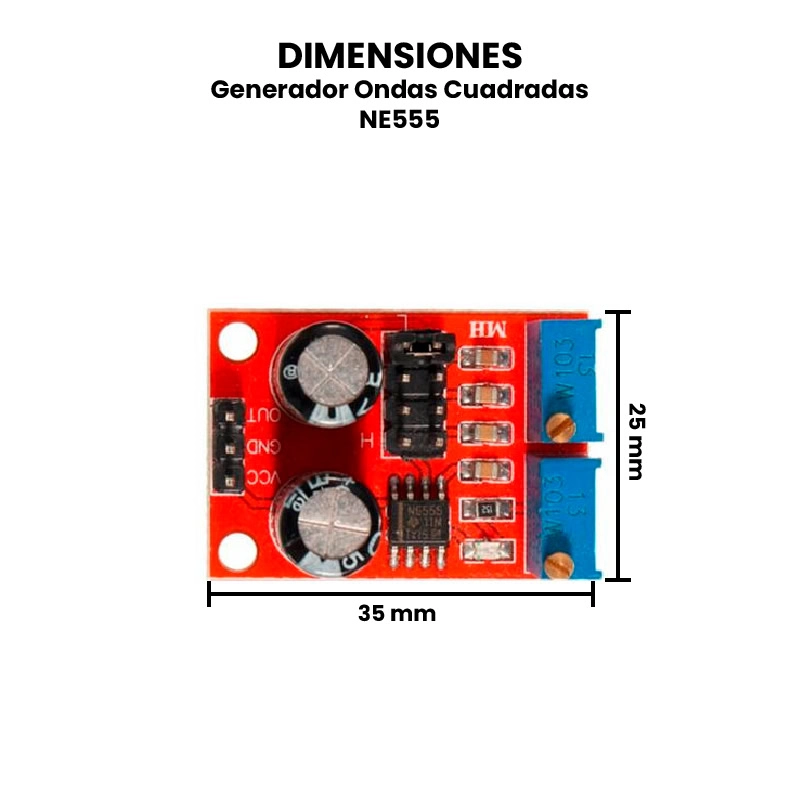

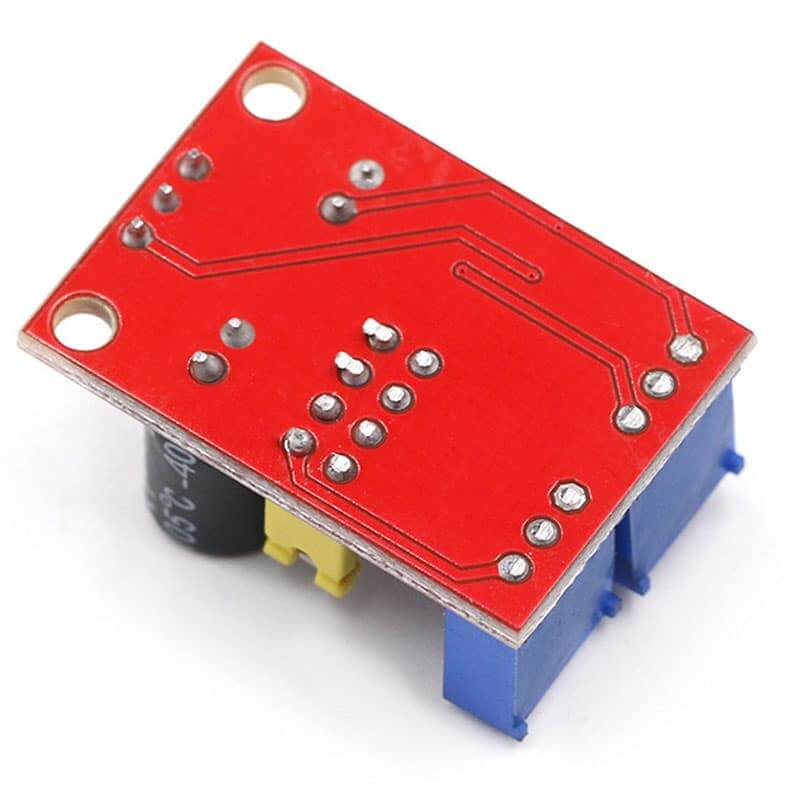

Dimensiones: 35 mm x 25 mm x 2 mm.
Peso: 7 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

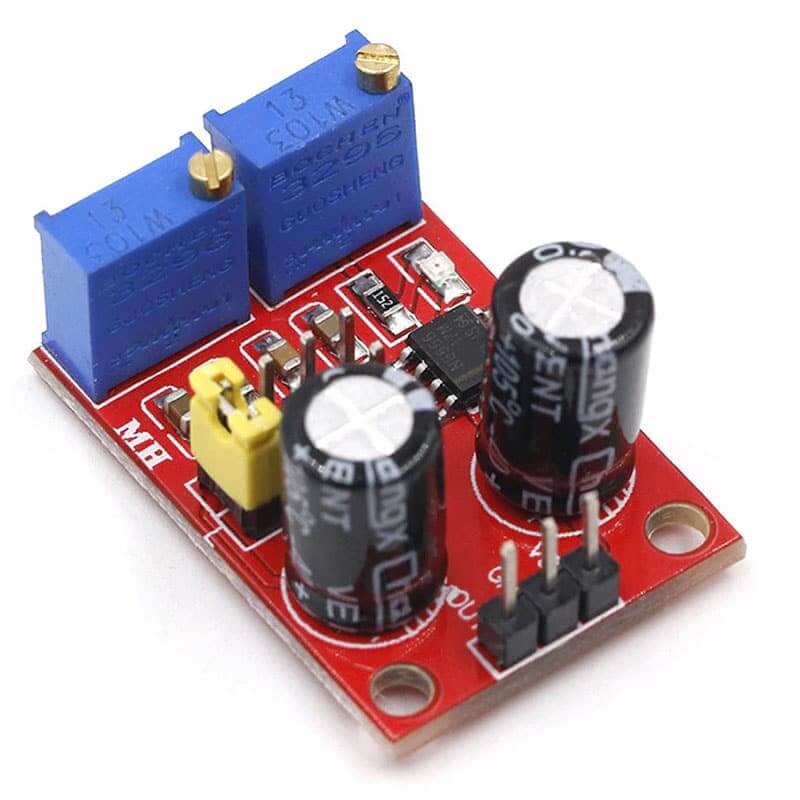

Funciones del Indicador LED:

Función: El LED se enciende y apaga en sincronía con la salida de la onda cuadrada generada por el NE555. Este parpadeo visual corresponde al estado alto y bajo de la señal de salida.
Utilidad: Permite verificar rápidamente si el generador está funcionando correctamente y si la señal de salida está activa sin necesidad de un osciloscopio u otro equipo de medición. Es especialmente útil durante el ajuste de la frecuencia o el ciclo de trabajo, ya que proporciona un feedback inmediato y visible de los cambios realizados.

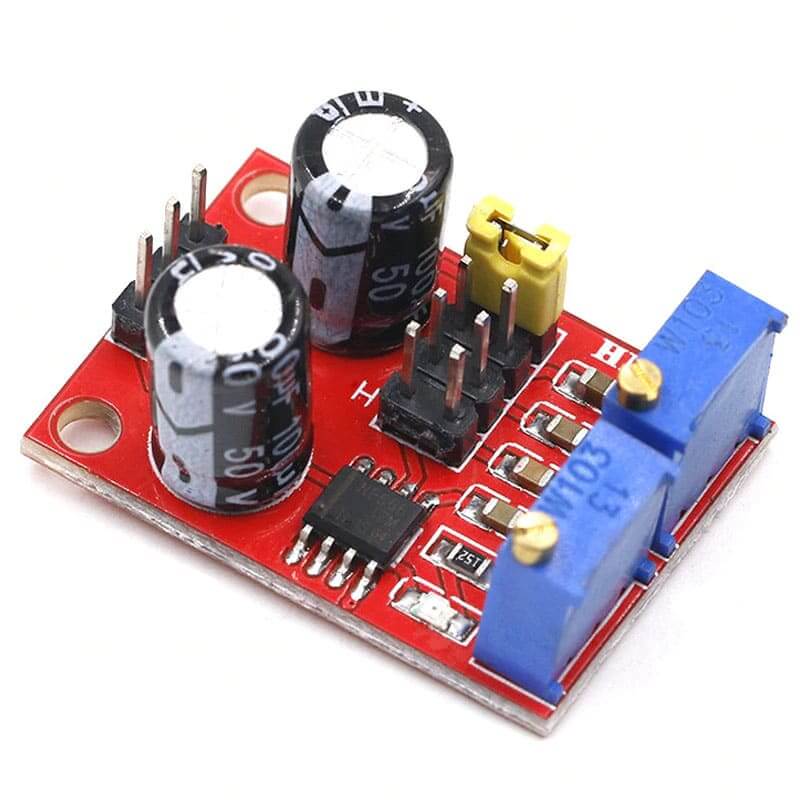

Uso del Generador de Ondas Cuadradas 555:

Control de pulso ajustable.
Frecuencia de salida (cuatro ajustables):
- 1Hz – 50Hz.
- 50Hz – 1KHz.
- 1KHz – 10KHz.
- 10KHz – 200KHz.
Utilizar como un generador de señal de onda cuadrada, generar señales cuadradas utilizadas para el desarrollo experimental.
Utilizado para conducir motores paso a paso una señal de onda cuadrada.

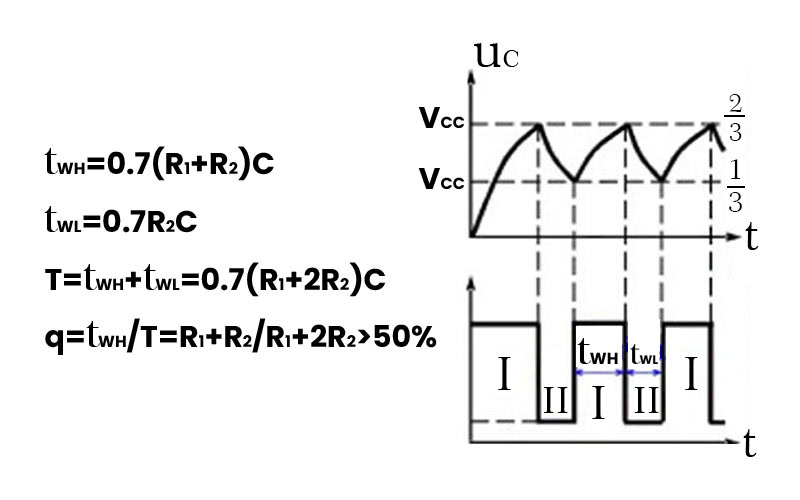

El ciclo de trabajo de salida se puede ajustar, el ciclo de trabajo y la frecuencia no se pueden ajustar por separado y el ciclo de trabajo cambiará la frecuencia.
