INFORMACIÓN

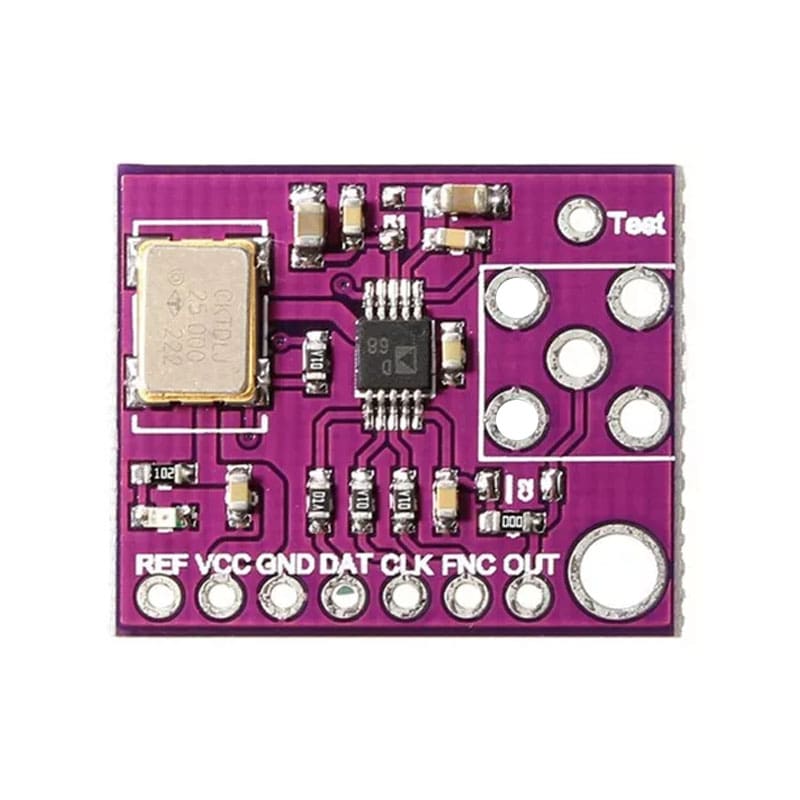

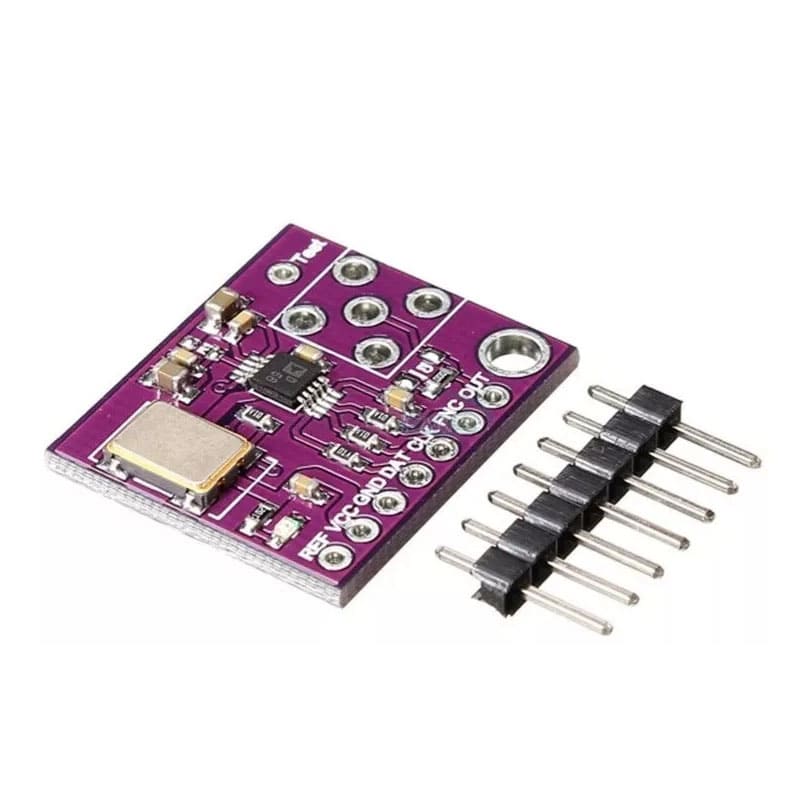

El AD9833 Generador de Señales Sinusoidal/Triangular/Cuadrada de 12.5 MHz es un módulo generador de funciones digitales basado en el circuito integrado AD9833, capaz de producir señales senoidales, triangulares y cuadradas con alta precisión y estabilidad, permitiendo generar frecuencias ajustables con gran exactitud hasta aproximadamente 12.5 MHz, ideal para pruebas electrónicas, proyectos educativos y aplicaciones de laboratorio.
El AD9833 Generador de Señales Sinusoidal/Triangular/Cuadrada de 12.5 MHz se utiliza en diversas aplicaciones electrónicas como pruebas y calibración de circuitos, generación de señales para audio y radiofrecuencia, experimentos de electrónica educativa, desarrollo de sistemas de comunicación, moduladores de señal y proyectos de instrumentación digital. Este módulo es compatible con múltiples tarjetas de desarrollo que soporten comunicación SPI, como Arduino Uno, Arduino Nano, Arduino Mega, ESP8266, ESP32, Raspberry Pi, y STM32.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de Funcionamiento: 2.3 a 5.5 VDC.
- Potencia: 12.65 mW a 3.3V.

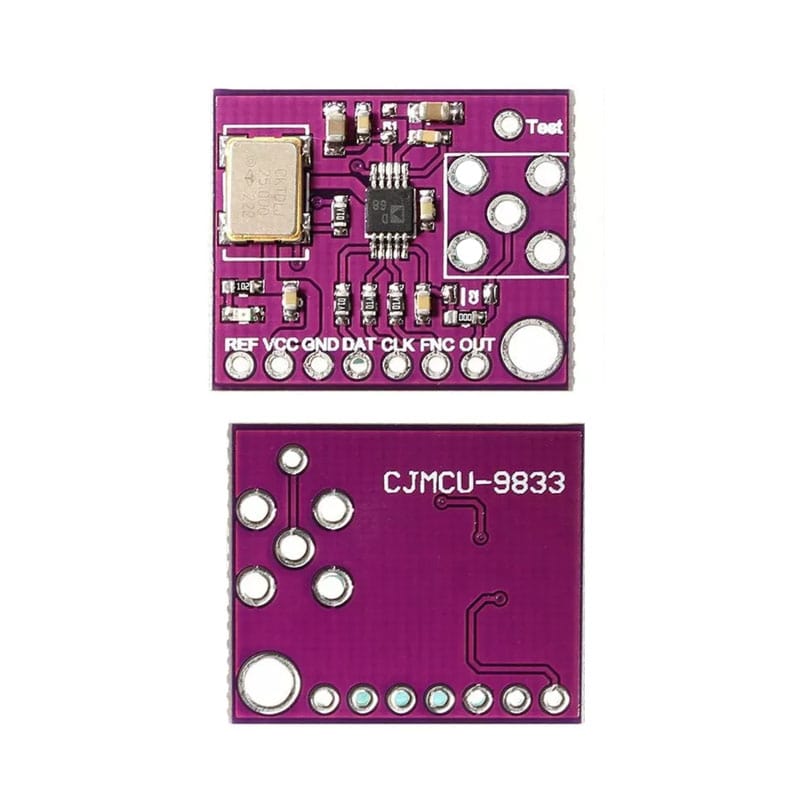

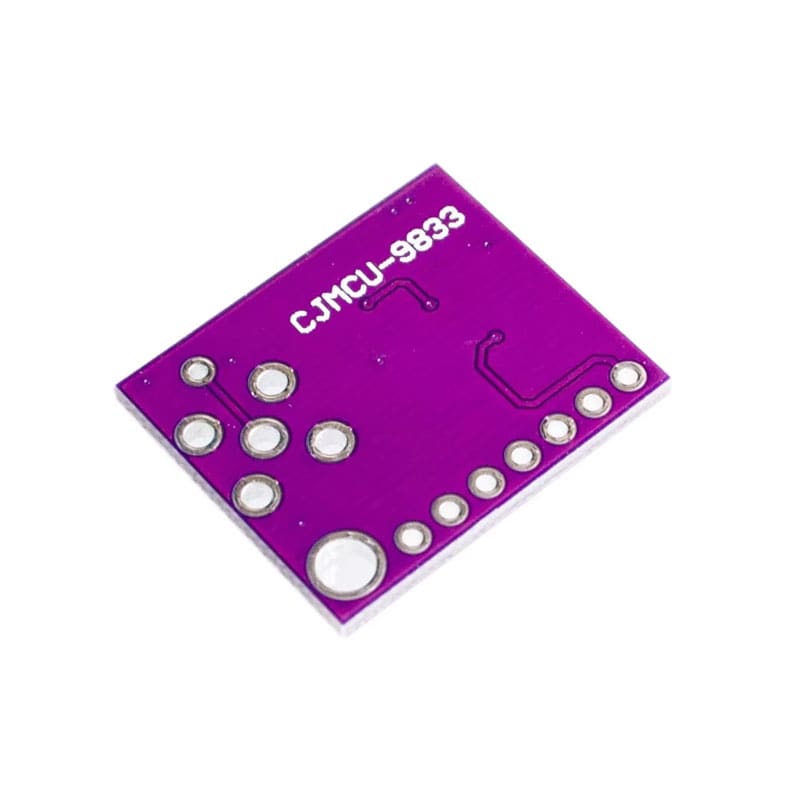

- Modelo: CJMCU-9833.
- Ondas de Salida:
- Seno.
- Triangular.
- Cuadrada.
- Frecuencia por Onda:
- Seno: 0 a 12.5 MHz.
- Cuadrada y Triangular: 0 a 1 Mhz.
- Resolución: 28 bits.
- Voltaje pico-pico por onda:
- Seno: 0.6 a 0.9 Vpp.
- Cuadrada: 5 Vpp.
- Cristal:
- Frecuencia de trabajo: 25 MHZ.
- Precisión: 50 ppm, de paso 0.1 HZ, reloj a 1 MHz.
- Impedancia de salida: 50 Ω.

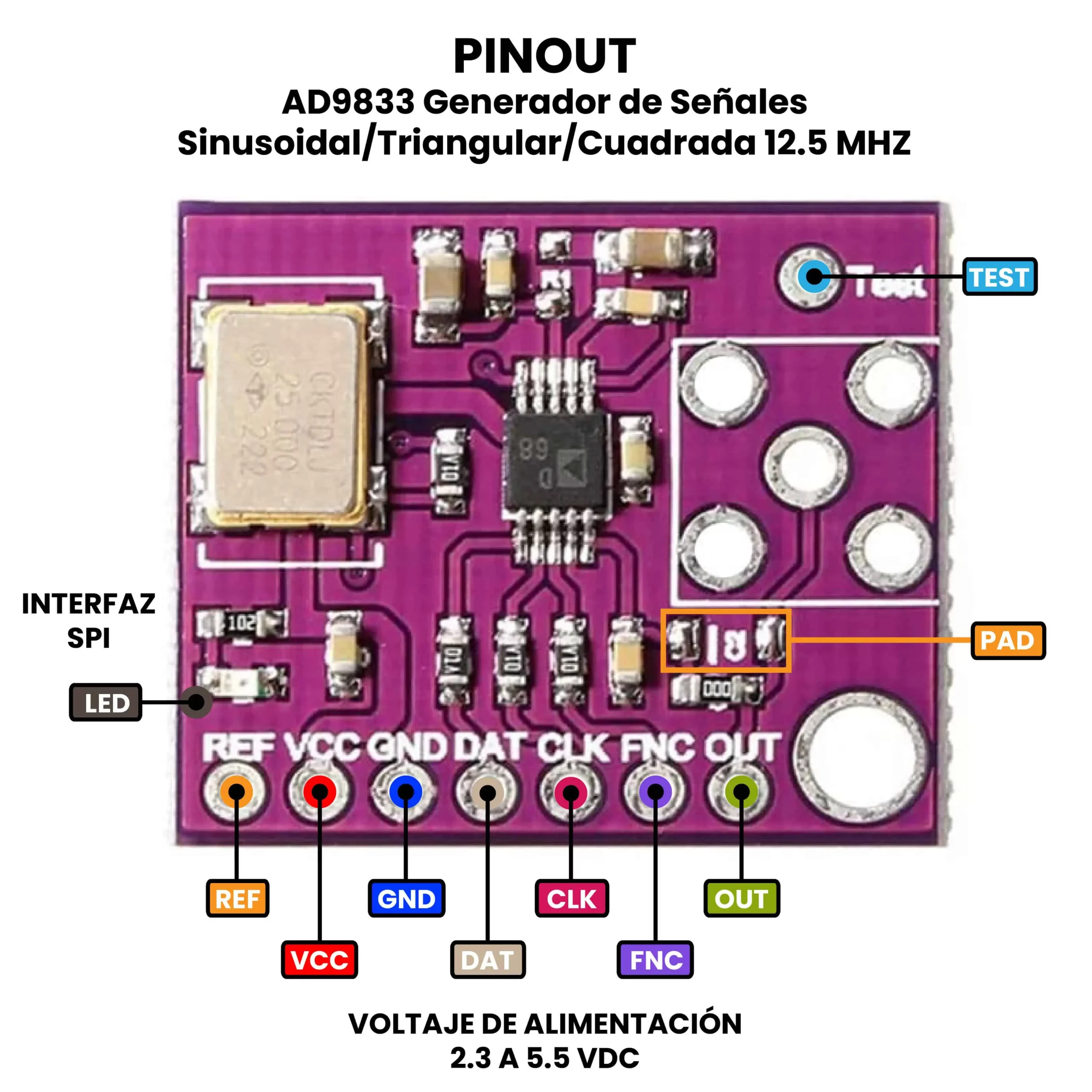

- Interfaz: SPI.
- Rango de temperatura de funcionamiento: – 40 °C a + 105 °C.

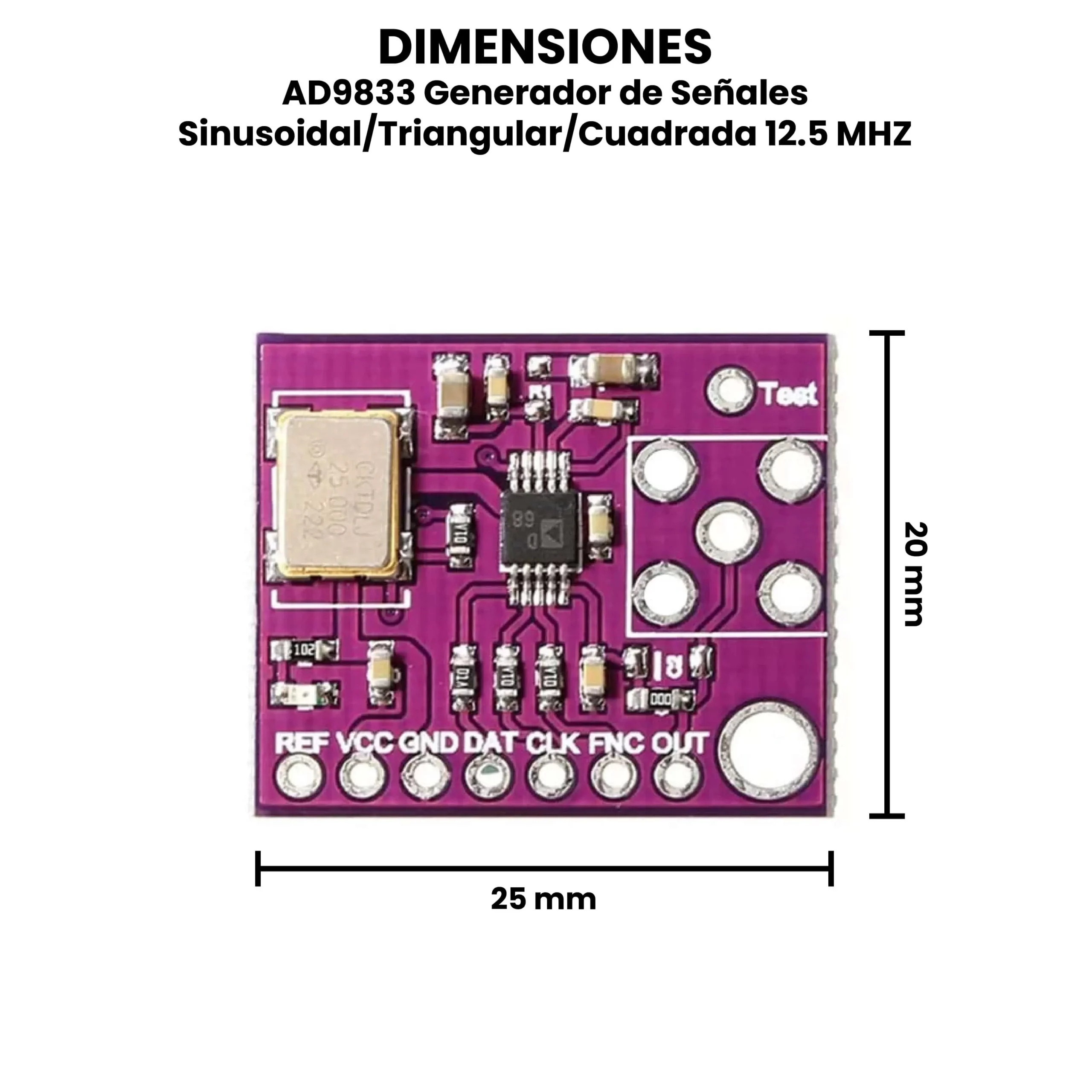

- Dimensiones: 25 mm x 20 mm x 0.5 mm.
- Peso: 2.7 g.
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
Recomendaciones de Uso.
- Utilizar una fuente de alimentación estable (3.3 V o 5 V según el módulo) para evitar ruido o variaciones en la señal generada.
- Mantener cables cortos en las conexiones SPI para reducir interferencias y mejorar la comunicación con la tarjeta de desarrollo.
- Agregar un filtro pasa-bajas externo si se requiere una señal senoidal más limpia, especialmente a frecuencias altas.
- Configurar correctamente la frecuencia de reloj del módulo en el código, ya que afecta directamente la precisión de la señal de salida.
- Evitar conectar cargas de baja impedancia directamente a la salida, ya que el AD9833 entrega señales de baja potencia; usar un amplificador o buffer si es necesario.
- Compartir tierra (GND) entre el módulo y el microcontrolador para asegurar una referencia eléctrica correcta.
- Usar cables blindados o protoboard de buena calidad cuando se trabajen frecuencias altas para minimizar el ruido.
- Verificar la configuración SPI (pines y velocidad) según la tarjeta de desarrollo utilizada.
- No exceder los límites de voltaje de entrada/salida del módulo para evitar daños permanentes.
- Realizar pruebas con osciloscopio o multímetro de frecuencia para comprobar que la señal generada sea la esperada.
