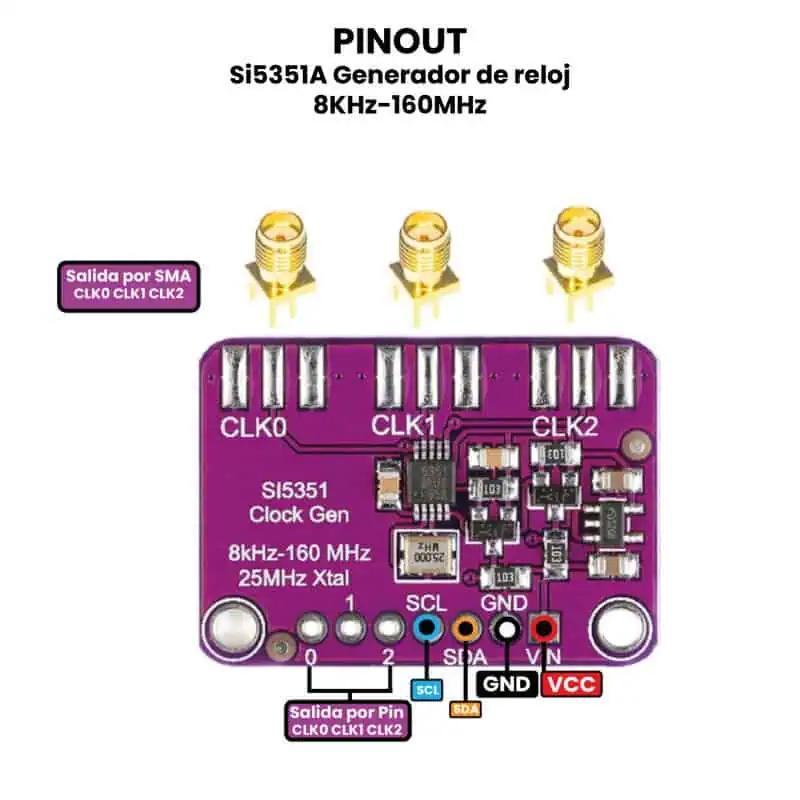

AR1869 - Si5351A Generador de reloj 8KHz-160MHz PINOUT

Si5351A Generador de reloj 8KHz-160MHz

Name: Si5351A Generador de reloj 8KHz-160MHz
SKU: AR1869
Availability: InStock

El precio original era: $ 58.00.El precio actual es: $ 46.00.

61 disponibles

SKU: AR1869 Categorías: GENERAL, MÓDULOS, SEÑALES Etiquetas: 160MHz, 25MHZ, 3Vpp, 8kHz, COMPARADOR, cuadrada, DC, fases, i2c, PLL, Reloj, señales, Si5351A, VCO, VFO

INFORMACIÓN

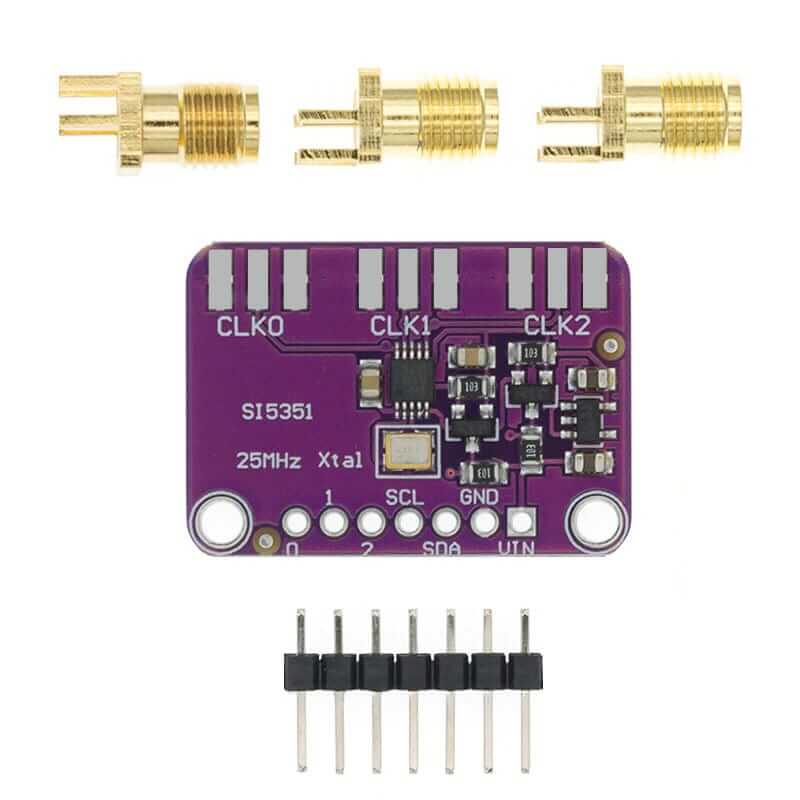

El Si5351A Generador de Reloj 8KHz-160MHz es un circuito integrado programable diseñado para producir múltiples señales de reloj precisas a diferentes frecuencias dentro del rango de 8 kHz hasta 160 MHz. Funciona utilizando un oscilador de referencia interno o externo y, mediante divisores y sintetizadores de frecuencia controlados digitalmente, genera hasta tres salidas de reloj independientes con gran estabilidad y bajo jitter. Gracias a su comunicación a través de I²C, el usuario puede configurar las frecuencias de salida de manera flexible; incluye 6 Header Macho y conectores SMA hembra (sin soldar).

El Si5351A Generador de Reloj 8KHz-160MHz se utiliza principalmente en proyectos que requieren señales de reloj estables y configurables, como en radios definidas por software (SDR), sistemas de comunicación, microcontroladores, generadores de señal, sintetizadores de frecuencia, equipos de prueba y experimentación en radioaficionados. Sus aplicaciones abarcan desde la sincronización de periféricos digitales hasta la creación de osciladores locales para transmisores y receptores. Además, es altamente compatible con tarjetas de desarrollo populares como Arduino, ESP32, ESP8266, Raspberry Pi, STM32 y otras plataformas que soporten comunicación I²C, lo que facilita su integración en proyectos electrónicos y de prototipado avanzado.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: Si5351A.
Tipo de onda: Cuadrada.
Número de salidas: 3 salidas de reloj independientes (CLK0, CLK1, CLK2).
Voltaje:
- Alimentación: 3 – 5 VDC.
- Salidas de 3 Vpp.
Interfaz de Comunicación: I2C.
Reloj: Desde 8 KHz a 160 MHz.
Cristal: 25 MHz.
Bloques internos: incluye PLLs (Phase Locked Loops) y divisores programables para ajuste fino.

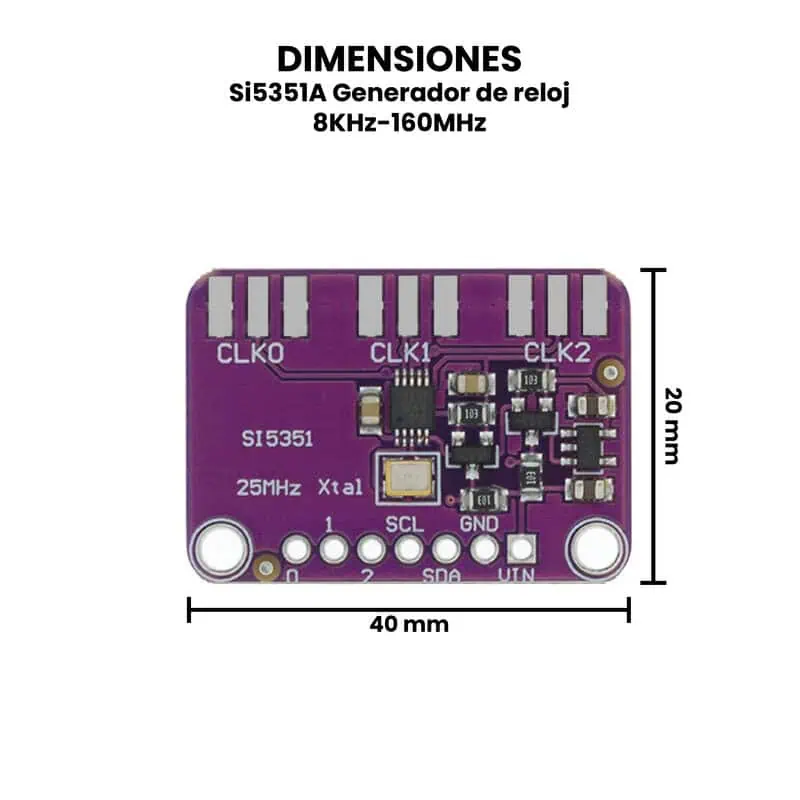

Dimensiones: 40 mm x 20 mm x 5 mm.
Peso: 7.8 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Qué significa PLL?

Se usa el acrónimo PLL (Phase Locked Lopp) para definir un lazo de fijación de fase, es decir, un circuito capaz de generar una oscilación cuya fase con respecto a una señal de entrada se mantiene delimitado. Este sistema por sus características es retroalimentado y compara la fase de las 2 señales; modificando la frecuencia de oscilación generada.
