Doble Puente H MX1508

$ 16.00

116 disponibles

CANTIDAD	PRECIO
25 piezas	$ 13.47
100 piezas	$ 11.86
200 piezas	$ 9.57

SKU: AR0398 Categorías: CONTROLADORES, MÓDULOS, ROBÓTICA Etiquetas: 1.5A, 10V, 1508, 1616, 2A, 7V, carrito, cc motor, control, DC, doble puente, Giro, H, Juguetes, modulo, motor, Motores, motores de cc, motores de corriente continua, motores de dc, Móvil, MX1508, MX1616, puente h, Robot, robotica

Comprados juntos frecuentemente

INFORMACIÓN

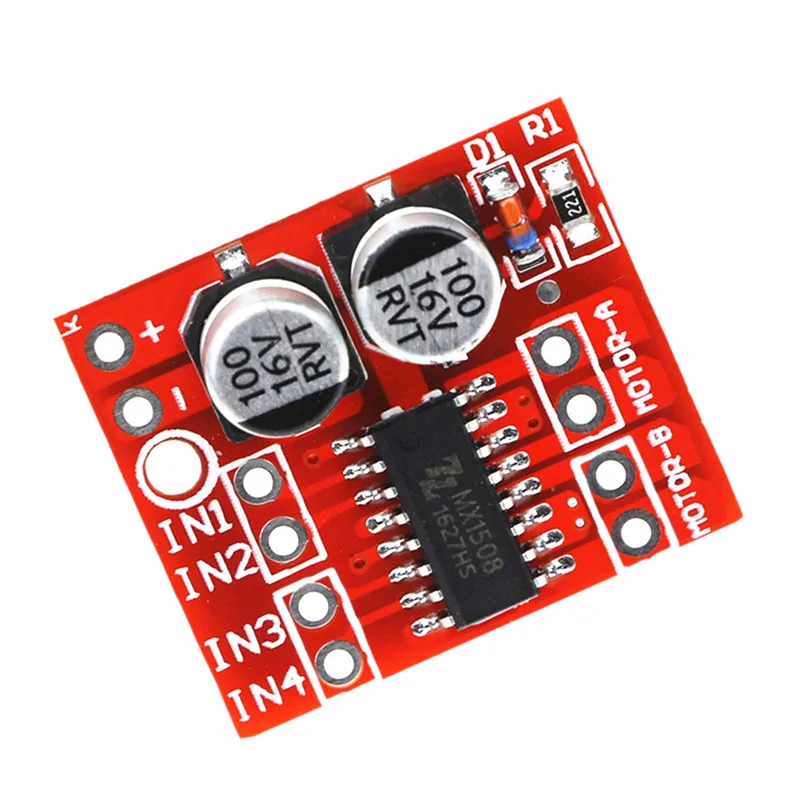

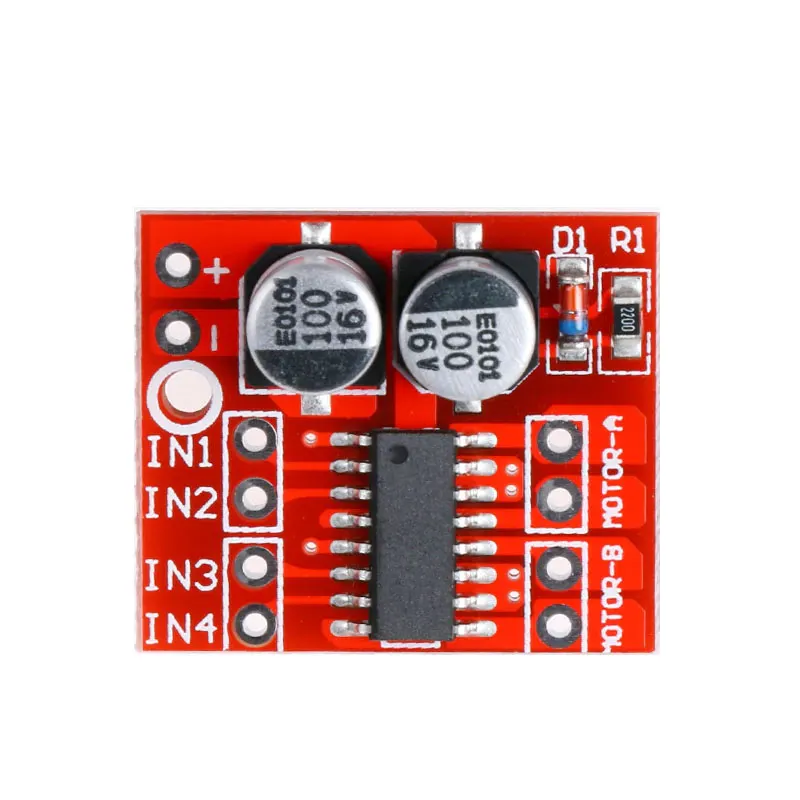

El Doble Puente H MX1508 es un módulo que está construido por un circuito integrado MX1508* el cual está diseñado con tecnología CMOS empleado para controlar independientemente el sentido de giro de hasta dos motores de corriente directa.

Es ideal para el diseño de juguetes, robótica móvil, proyectos de bricolaje, proyectos de electrónica estudiantil y prototipado rápido.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip: MX1508
Número de canales: 2
Voltaje
- Motores: 2 a 9 V
- Señales lógicas: 1.8 a 7 V
Corriente
- Nominal por canal: 0.8 A
- Pico máxima: 1.5 A
- Standby: 0.1 uA
Protección contra sobre carga térmica
Temperatura de trabajo: -20℃ a +80℃

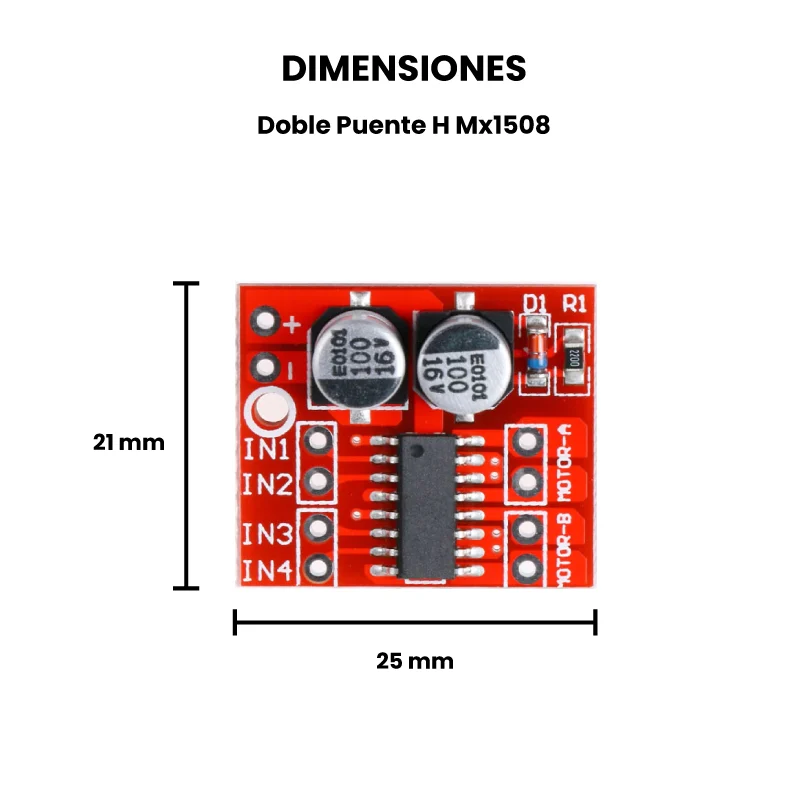

Dimensiones: 21 mm x 25 mm x 1.5 mm
Peso: 5 g

*Nota: Sustituto MX1616

DOCUMENTACIÓN Y RECURSOS

TUTORIALES

Controla el giro y velocidad de un motor de DC – Blog

INFORMACIÓN ADICIONAL

Recomendaciones y precauciones de uso

No superar 15 V de alimentación
Corriente máxima alrededor de 0.8 A por canal, recomendable menor en uso continuo
Usar una fuente estable y con capacidad para picos de arranque de motores
Entradas de control entre 2 V y 5 V, no conectar lógica superior
Conectar tierras comunes entre fuente y microcontrolador
Considerar disipación de calor o ventilación si se trabaja cerca del límite
Evitar invertir polaridad de alimentación o motores
Evitar cambiar bruscamente el sentido de giro a máxima velocidad
Colocar condensadores cerca de los motores para reducir interferencias
Desconectar la alimentación antes de modificar el cableado
