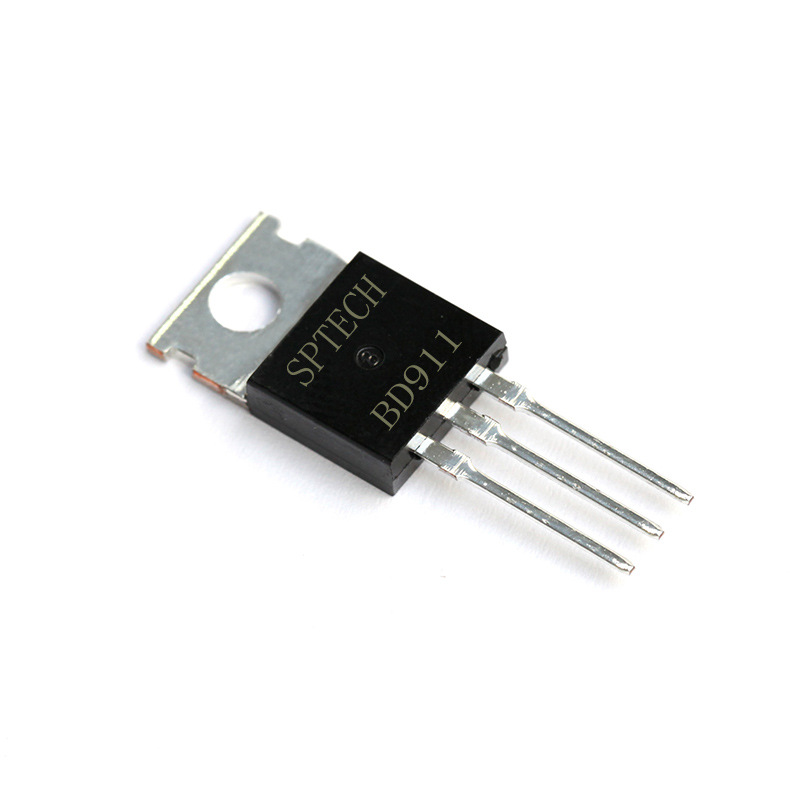

BD911 Transistor NPN de Potencia 100V 15A TO-220C

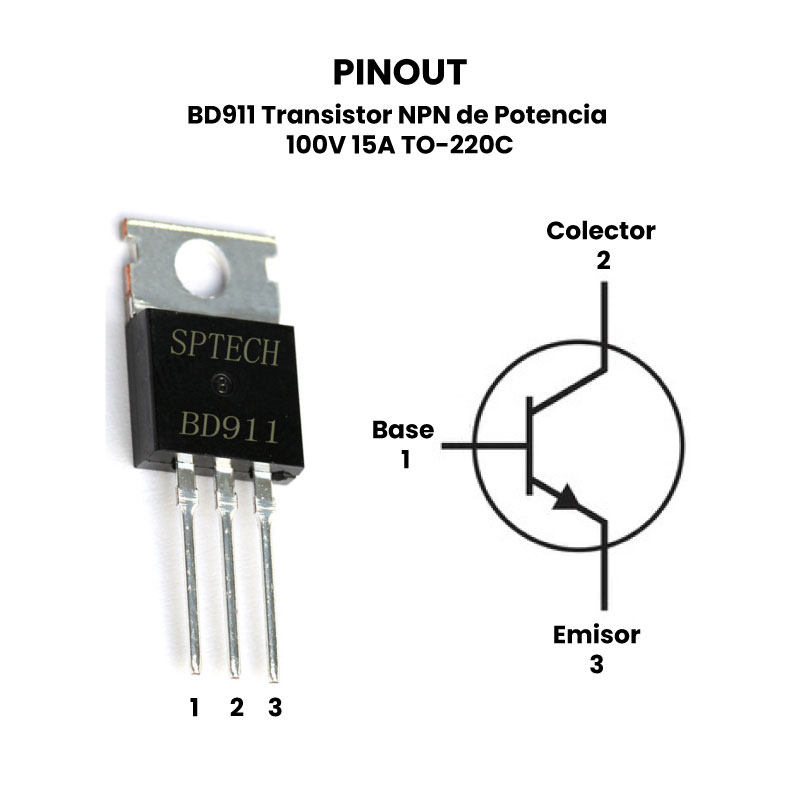

BD911 Transistor NPN de Potencia 100V 15A pinout

BD911 Transistor NPN de Potencia 100V 15A TO-220C

$ 14.00

70 disponibles

CANTIDAD	PRECIO
25 piezas	$ 11.64
100 piezas	$ 10.12
200 piezas	$ 8.01

SKU: AR4025 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 100V, 15A, 2SD1026, 9014, Amplificar, BD911, BD912, Conmutar, ECG331, NPN, potencia, SPTECH, STBD911, to-220, TO-220C, transistor

INFORMACIÓN

El BD911 Transistor NPN esta diseñado para aplicaciones lineales y de conmutación de potencia, cuenta con un voltaje colector-emisor mínimo de 100V a una corriente máxima de colector 15A. En conjunto con su complemento PNP, el BD912 , se utiliza en configuraciones push-pull o en amplificadores de audio clase AB para mejorar la eficiencia manteniendo una buena calidad y rendimiento del sonido.

El BD911 Transistor NPN tiene un diseño robusto que lo hace un componente confiable para diseñadores e ingenieros que trabajan en el desarrollo de sistemas electrónicos de potencia como fuentes de alimentación, controlador de motores, circuitos de amplificación de potencia y audio, regulación de voltaje y corriente, etc. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: BD911
Encapsulado: TO-220C
Tipo: NPN
Voltaje:
- V_CEO: 100 V
- V_CBO: 100 V
- V_EBO: 5V
Corriente:
- I_C: 15A
- I_B: 5A
- I_CBO: 0.5mA
Disipación total del dispositivo (Pc): 90 W
Frecuencia de Transición: 3MHz
Ganancia de corriente continua (h_fe): 40
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

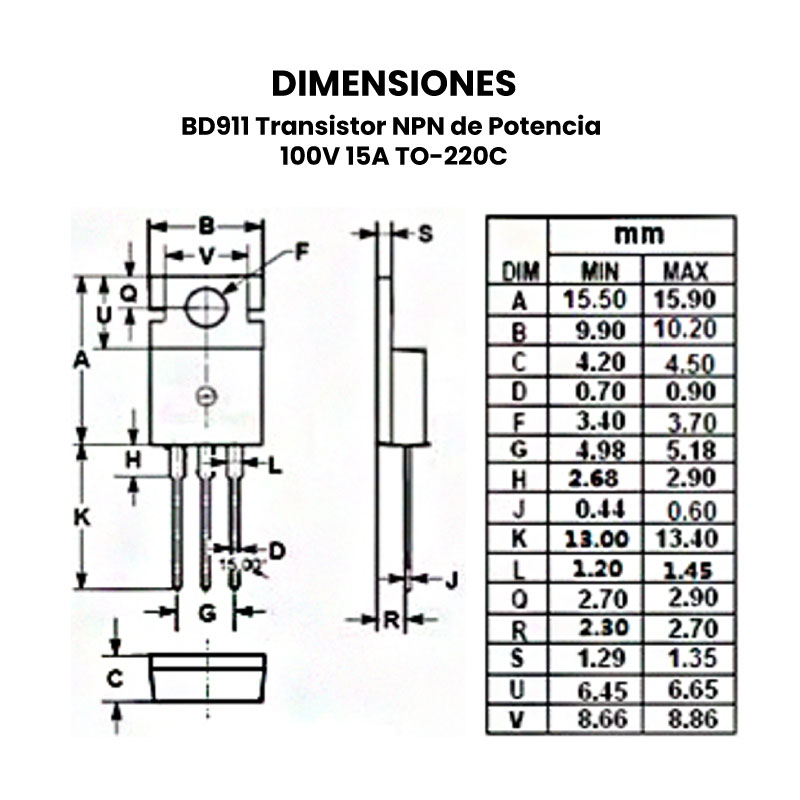

Dimensiones: 10 x 28.7mm
Peso: 2.04 g

SUSTITUTO

Similares: 2SD1026, ECG331, STBD911.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

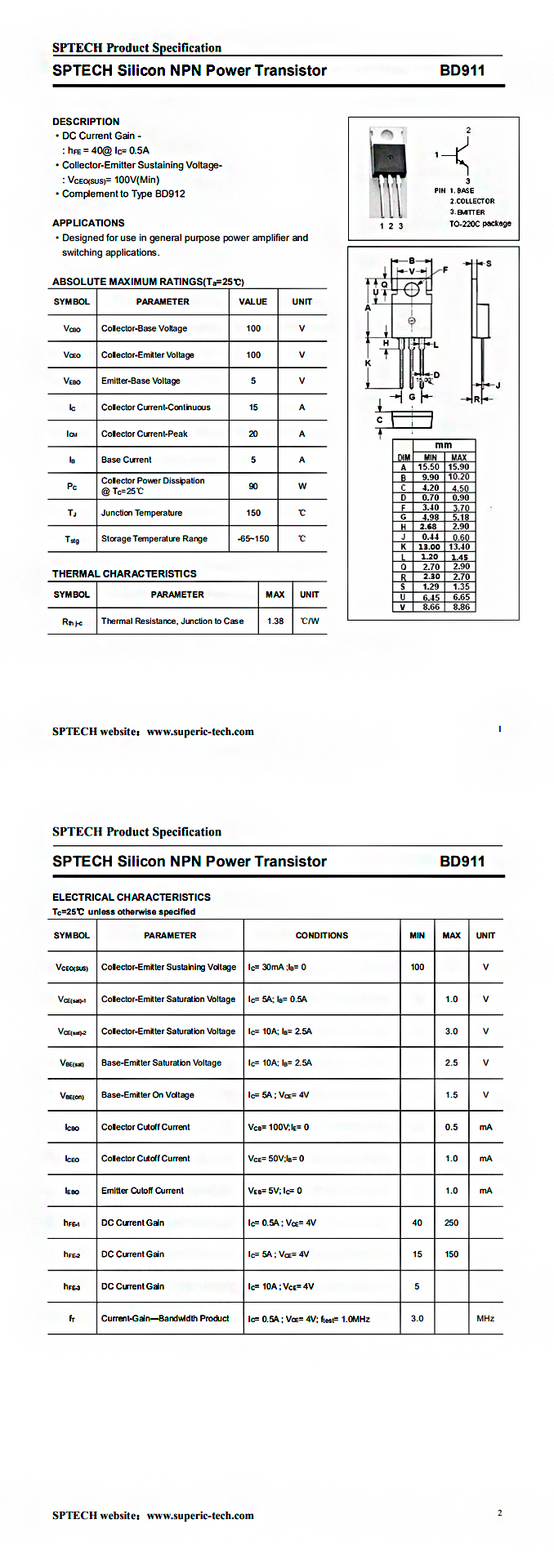

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El BD911 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor BD911 un 20 % por debajo de sus clasificaciones máximas absolutas.
