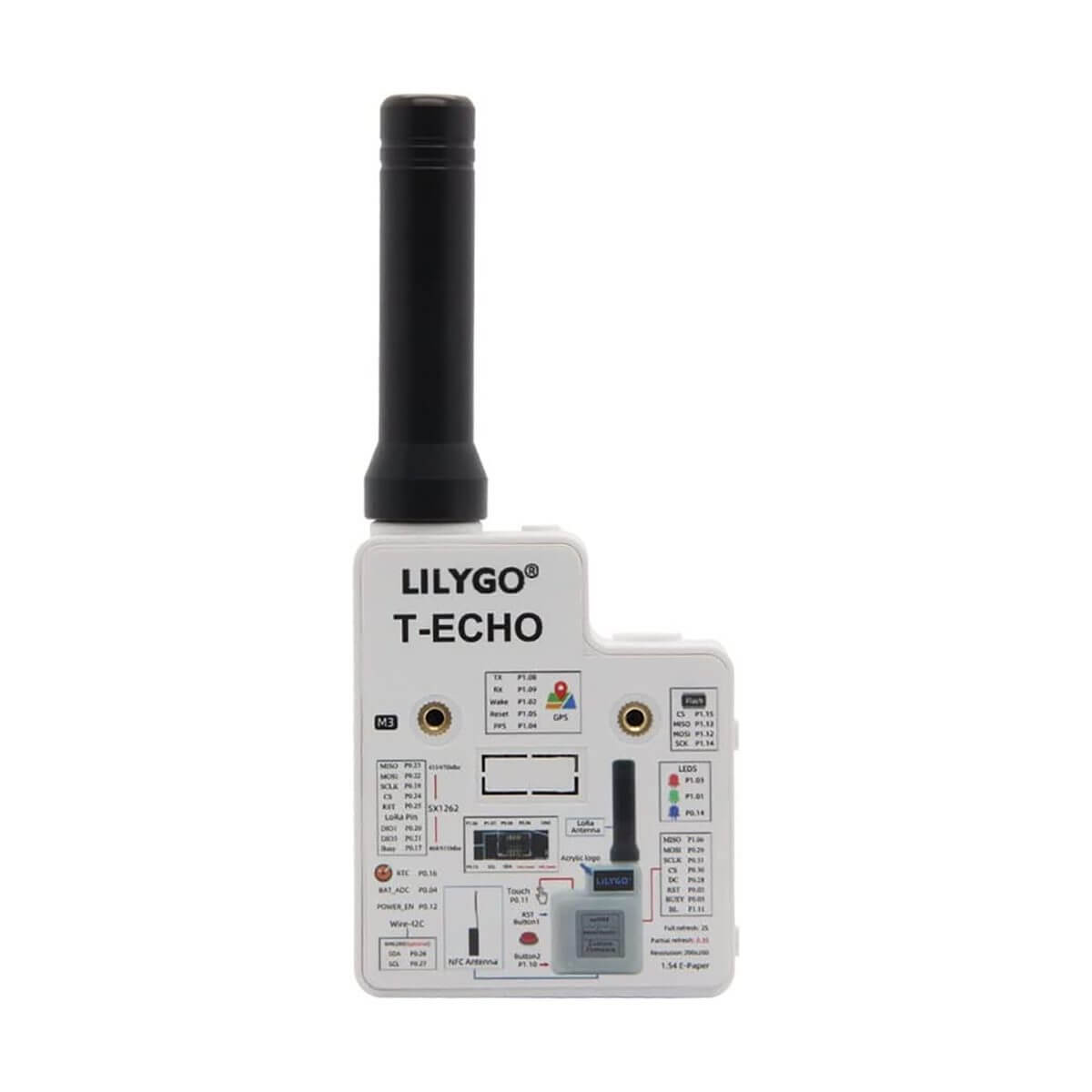

SoftRF T-Echo 915MHz LILYGO TTGO

INFORMACIÓN

SoftRF T-Echo 915MHz es una tarjeta de desarrollo de la familia LILYGO TTGO, está basada en el MCU NRF52840, tiene memoria FLASH y RAM de 2MB, cuenta con el transceptor LoRa SX1262 de 915Mhz, módulo GNSS de posicionamiento multisistema L76K y pantalla E-Paper de 1.54-inch SPI. El SoftRF T-Echo 915MHz está diseñada para crear dispositivos electrónicos basados en IoT (Internet de las cosas) de forma rápida y sencilla.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: SoftRF T-Echo 915MHz

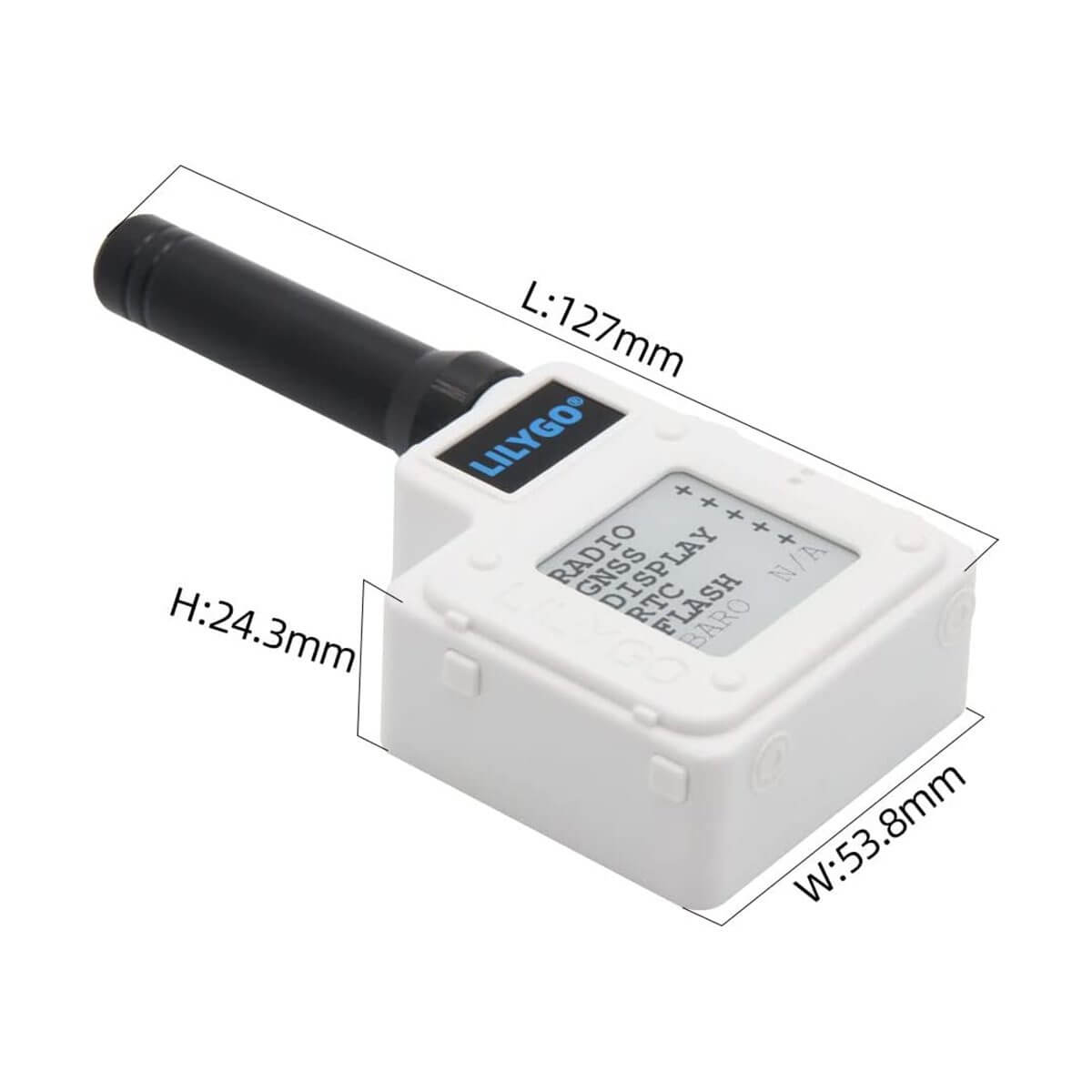

• Dimensiones: L: 127mm, W: 53.8mm y H: 24.3mm
• Color: Carcasa color blanco
• Material: ABS
• Voltaje de alimentación:
  • Batería de litio: 3.7V 850mAh Incluida
  • Conector USB Tipo C: 5V DC (Alimentación)
• MCU: NRF52840
• FLASH / RAM: 2MB
• Interfaces de comunicación: UART, SPI, TWI, PDM, 12S, QSPI
• Conectividad inalámbrica: Bluetooth 5, Thread, Bluetooth Mesh, ANT, 802.15.4, Zigbee
• Transceptor LoRa SX1262: Largo alcance, baja potencia, cobertura de frecuencia global 433, 868, 915Mhz
• Sin sensor de temperatura y presión BME280
• Display E-Paper de 1.54-inch SPI:
  • Nivel de grises: 2
  • Resolución: 200×200
  • Tiempo de actualización: 2S
• Módulo GNSS de posicionamiento multisistema L76K
  • Sistema de apoyo: GPS, GLONASS, BeiDou, QZSS
  • Función de soporte: LNA, filtro SAW, AGNSS, 1PPS, Atributos de recepción y anti-interferencia mejorados
• Peso: 130g

DOCUMENTACIÓN Y RECURSOS

• NRF52840 Datasheet
• LoRa SX1262
• Dimensiones

Soporte tecnológico [Github]:

• LilyGo T-ECHO
• SoftRF

INFORMACIÓN ADICIONAL

¿Qué es SoftRF T-Echo 915MHz?

LILYGO TTGO SoftRF T-Echo 915MHz es un módulo que permite a los desarrolladores incorporar fácilmente conectividad inalámbrica a sus proyectos de IoT, lo que les permite crear soluciones inteligentes y conectadas que puedan ser controladas y monitoreadas de manera remota.

Usando el IDE de Arduino:

• Descargar IDE de Arduino
• Abra Arduino, abra preferencias-> agregue https://adafruit.github.io/arduino-board-index/package_adafruit_index.json a la lista de direcciones del administrador de instalación de la placa
• Abra el administrador de instalación de la placa, espere a que se complete la actualización del índice, seleccione ‘Adafruit nRF52 by Adafruit’ y haga clic en instalar
• Una vez completada la instalación, seleccione ‘Nordic nRF52840(PCA10056)’ en la lista de placas
• Copie todas las carpetas en el directorio lib a “C:User<YourName>DocumentsArduinolibraries”
• Abra el boceto => herramienta => puerto, seleccione el puerto de la placa conectada y haga clic en cargar

Uso de PlatformIO:

• Instalar VSCODE y Python
• Busque el complemento PlatformIO en la extensión VSCODE e instálelo.
• Una vez completada la instalación y la recarga, habrá un pequeño icono de casa en la esquina inferior izquierda. Haga clic para mostrar la página de inicio de Platformio IDE
• Vaya a archivo -> Abrir carpeta -> Seleccione la carpeta LilyGO-T-ECHO y haga clic en el símbolo (√) en la esquina inferior izquierda para compilar (→) para cargar.
• Si usa USB para descargar el firmware (platformio.ini upload_protocol = nrfutil), debe hacer doble clic en el botón de reinicio para ingresar al modo DFU antes de descargar
