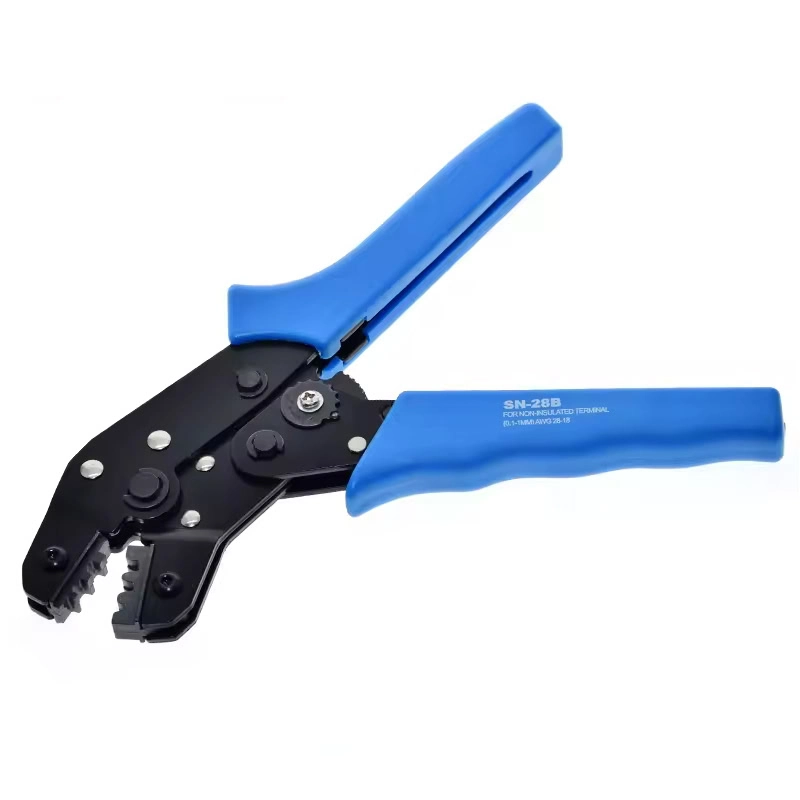

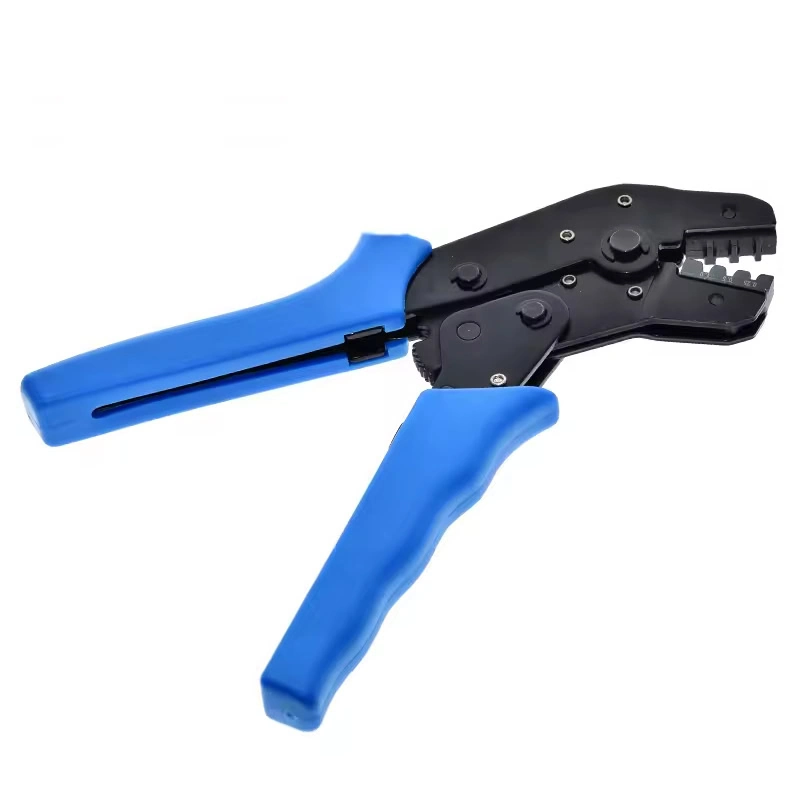

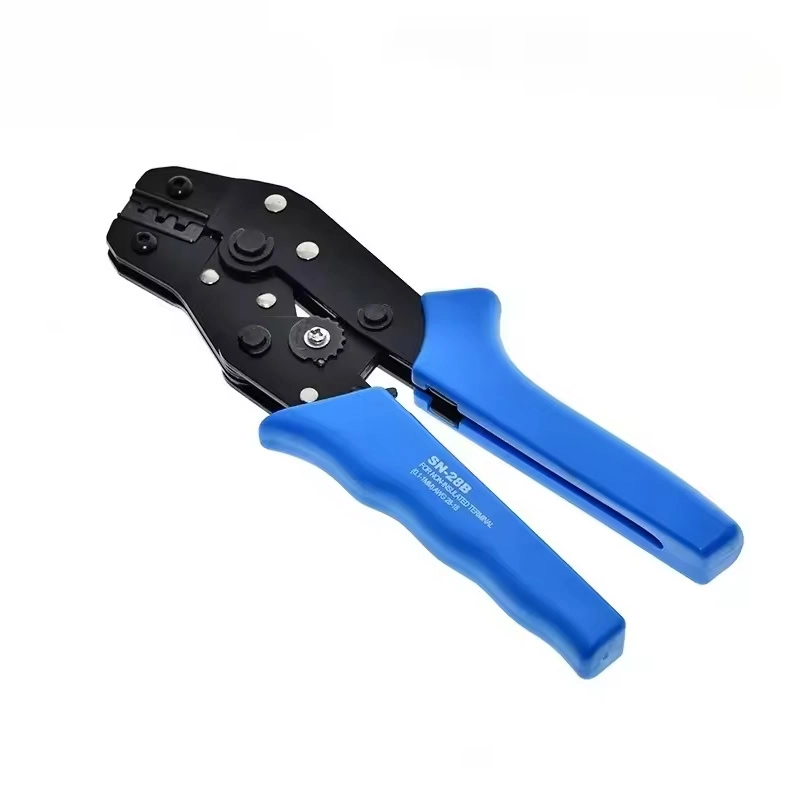

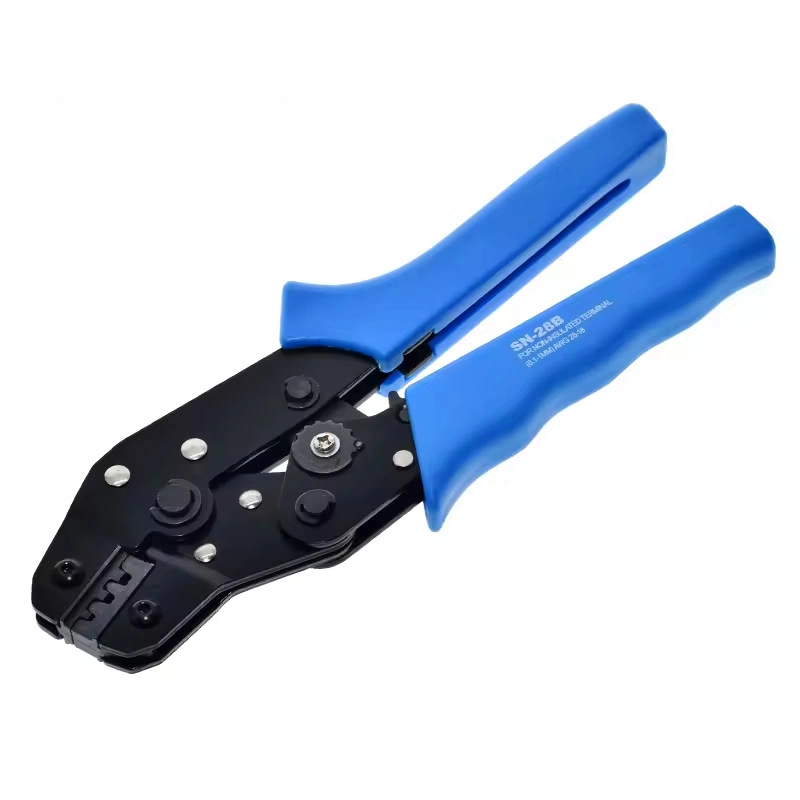

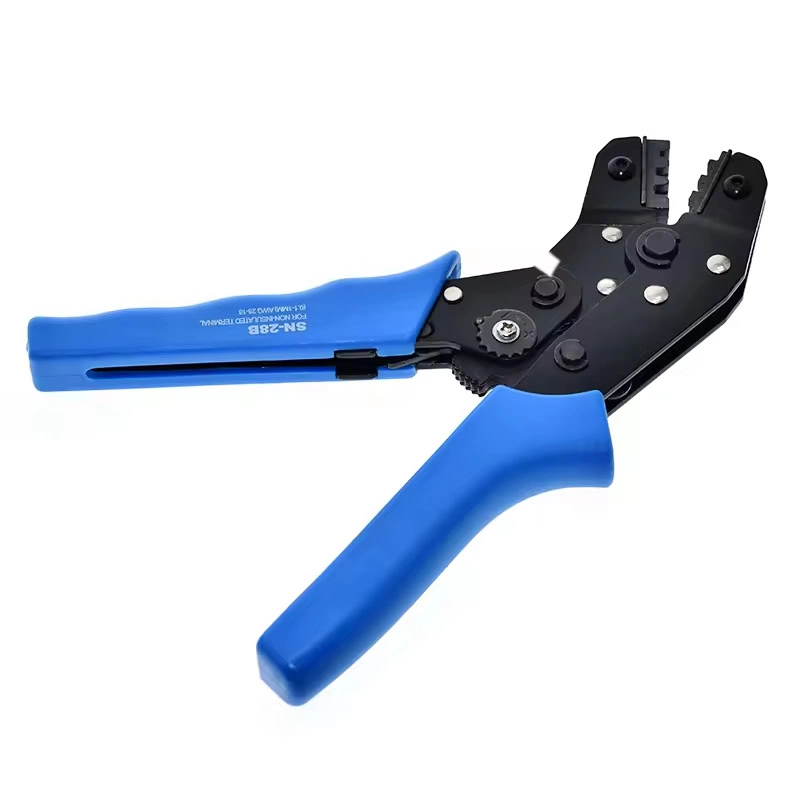

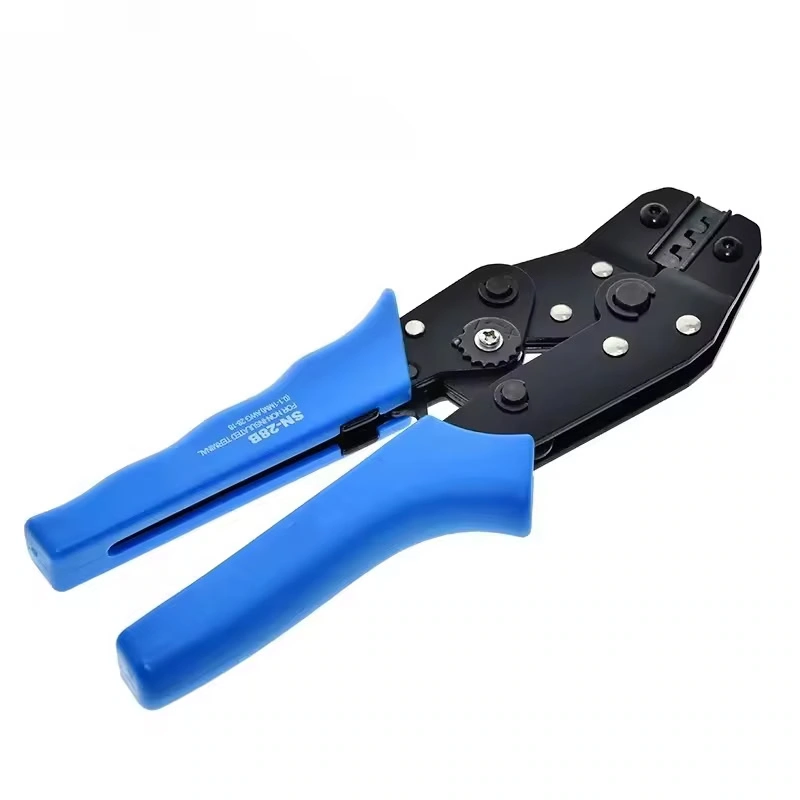

SN-28B Pinza Dupont Crimper 28-18AWG

INFORMACIÓN

La SN-28B Pinza Dupont Crimper es una herramienta de crimpado de alta precisión diseñada para terminales tipo barril abierto (open barrel) utilizados en conectores Dupont y series compatibles. Su sistema de matraca con liberación automática permite un engaste uniforme y repetible, evitando falsos contactos y logrando conexiones eléctricas firmes sin necesidad de soldadura. Sus cavidades  de crimpado están calibrados de fábrica para trabajar con conductores de 0.08 a 1.0 mm² (28-18 AWG), permitiendo crimpar simultáneamente el núcleo del cable y el aislamiento en una sola operación para un acabado profesional.

Es compatible con terminales macho o hembra de paso 2.54 mm y 3.96 mm como Dupont, JST XH, VH y conectores similares, por lo que es ideal para la fabricación de arneses, cables para prototipado, impresoras 3D, servos RC, baterías recargables y proyectos electrónicos en general. Su estructura de acero de alto carbono, diseño ergonómico y tamaño aproximado de 190–195 mm de longitud proporcionan una herramienta compacta, resistente y cómoda para trabajos repetitivos en laboratorio, producción o mantenimiento electrónico.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Pinza crimpeadora para terminales Dupont
• Modelo: SN-28B
• Material del cuerpo: Acero de alto carbono / acero templado
• Mangos: Ergonómicos con recubrimiento antideslizante
• Rango de crimpado: 0.08 – 1.0 mm²
• Calibre de cable compatible: 28 – 18 AWG
• Cavidades de crimpado:
  • 28 AWG
  • 22 – 20 AWG
  • 20 – 18 AWG
• Compatibilidad:
  • Cable: 28 a 18 AWG
  • Terminales Dupont: Macho o Hembra con paso de 2.54 mm y 3.96 mm
• Tipo de crimpado:
  • Para conductor (núcleo del cable)
  • Para aislamiento del cable en la misma operación
• Sistema de presión: Matraca (ratchet) de liberación automática
• Ajuste de fuerza de crimpado: Rueda de regulación
• Liberación de seguridad: Palanca de desbloqueo
• Longitud: 19cm
• Peso: 365g

INFORMACIÓN ADICIONAL

Aplicaciones

• Fabricación de cables Dupont macho–hembra y hembra–hembra
• Elaboración de jumpers para protoboard
• Confección de arneses de cableado para proyectos electrónicos
• Conexiones para tarjetas Arduino, ESP32, Raspberry Pi y microcontroladores
• Crimpado de terminales en módulos, sensores y displays
• Cableado interno de impresoras 3D y equipos CNC
• Proyectos de robótica y mecatrónica
• Reparación y mantenimiento de equipos electrónicos
• Integración de conectores en fuentes de alimentación y PCBs
• Prototipado rápido en laboratorio o desarrollo de producto
• Instalaciones de señal y control de baja corriente
• Trabajo técnico en talleres, laboratorios y entornos educativos

Recomendaciones de uso

• Selecciona la cavidad correcta según el calibre del cable (28 / 22–20 / 20–18 AWG) para asegurar un crimpado firme y sin deformaciones.
• Pela únicamente la longitud necesaria del conductor; el cobre debe quedar dentro del terminal sin sobresalir.
• Coloca primero el terminal en la pinza y después inserta el cable para mantener la alineación durante el crimpado.
• Verifica que las “alas” del terminal abracen correctamente tanto el conductor como el aislamiento en una sola operación.
• No fuerces el mecanismo de matraca; deja que complete el ciclo para obtener una presión uniforme.
• Ajusta la rueda de regulación si el crimpado queda muy flojo o demasiado apretado.
• Realiza una prueba de tracción ligera al finalizar para confirmar que el cable quedó bien sujeto.
• Utiliza terminales y cables de buena calidad para obtener mejores resultados.
• Mantén las mordazas limpias y libres de residuos para conservar la precisión del crimpado.
• Lubrica ocasionalmente el mecanismo y guarda la herramienta en un lugar seco para prolongar su vida útil.
