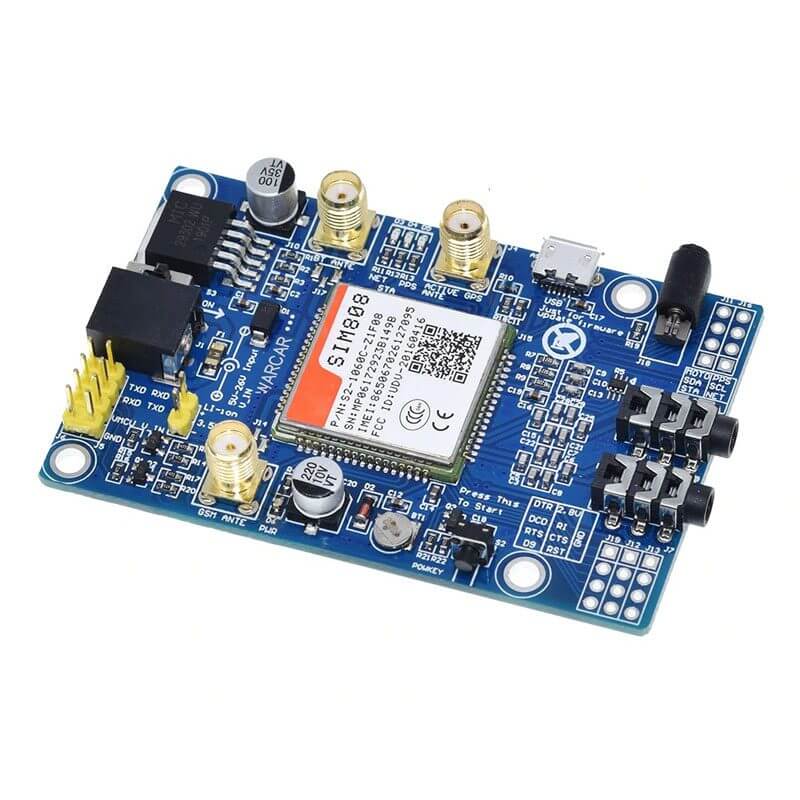

Sim808 Gsm Gprs Gps Con Antena Gps

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Modulo Gsm Gprs Gps
• Serie: Sim808
• Voltaje de alimentación PWR JACK : 5-26V DC
• Corriente de consumo: hasta 2A
• Voltaje de funcionamiento pines LI-ion: 3.5V a 4.2V
• Bajo consumo de corriente: 80mA (modo de suspensión)
• Voltaje I/O: 5V, 3.3V, 2.85V TTL

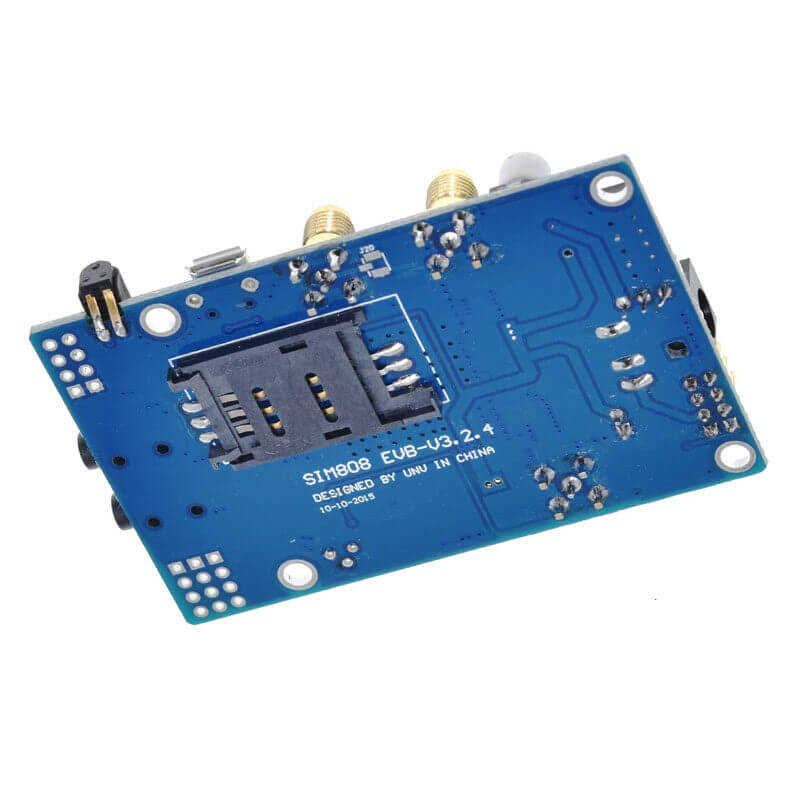

• Socket Tarjeta SIM Nota: Te recomendamos utilizar un SIM de compañía TELCEL (México)
• Control mediante comandos AT (3GPP TS 27.007, 27.005 y SIM con Comandos AT mejorados)
• Tasa de baudios predeterminada en Sim808: 115200bps
• Admite tarjeta SIM 2G 3G 4G

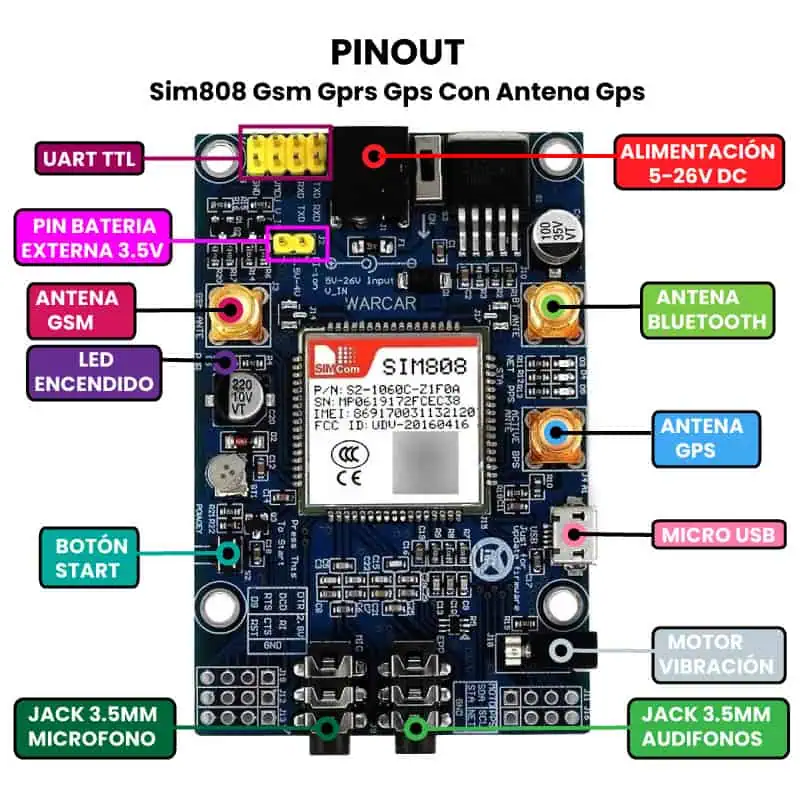

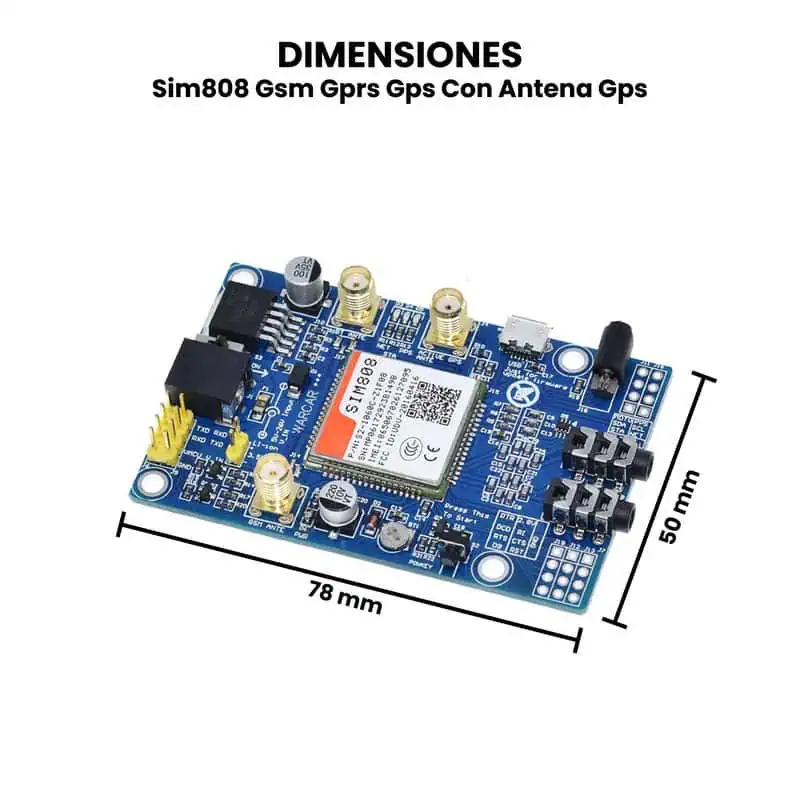

• Dimensiones: 77.64mm x 50.13mm
• Peso: 67g

GPRS:

• GPRS clase 12: máx. 85,6 kbps (enlace descendente/enlace ascendente)
• Soporte PBCCH
• Esquemas de codificación CS 1, 2, 3, 4
• PPP-pila
• CSD hasta 14.4 kbps
• USSD
• GPRS multi-ranura clase 12/10
• GPRS estación móvil clase B

SMS vía GSM/GPRS:

• MO y MT punto a punto
• Transmisión celular SMS
• Modo de texto y PDU
• Compatible con la fase GSM 2/2 +
• Clase 4 (2 W 850/900 MHz)
• Clase 1 (1 W 800/1900 MHz)
• GSM de banda cuádruple 850/900/1800/1900 MHz

GPS:

• Tipo de receptor (22 seguimiento / 66 canales de adquisición: código GPS L1 C/A)
• Sensibilidad (seguimiento: -165 dBm; arranques en frío: -147 dBm)
• Tiempo hasta la primera reparación (Arranques en frío: 30 s (típ.); Arranques en caliente: 1 s (típ.); Arranques en caliente: 28 s (típ.))
• Precisión (posición horizontal: <2.5 m CEP)

Interfaces:

• Interfaz de audio analógico
• Interfaz PCM (opcional)
• Interfaz SPI (opcional)
• RTC copia de seguridad
• Interfaz de serie
• Interfaz USB
• Interfaz a SIM externa 3V/1.8V
• Interfaz de teclado
• GPIO
• ADC
• Conector de antena GSM
• Conector de antena GPS
• Conector de antena Bluetooth

Funciones:

• Enviar y recibir datos GPRS (TCP/IP, HTTP, etc.)
• Recibir datos GPS y datos A-GPS
• Enviar y recibir mensajes SMS
• Hacer y recibir llamadas telefónicas

Incluye:

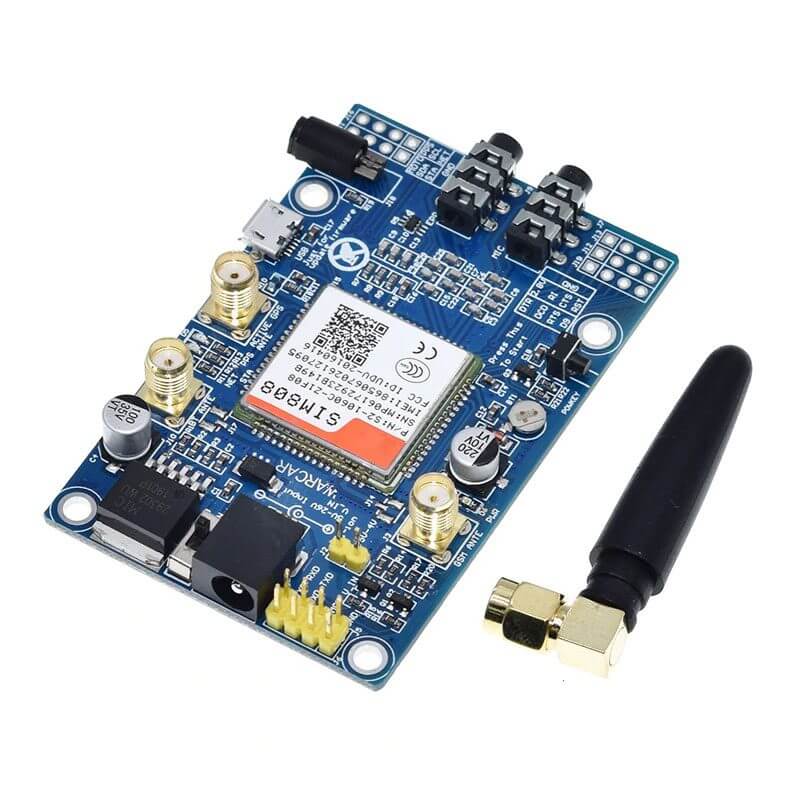

• Antena GSM con conector SMA
• Antena GPS

DOCUMENTACIÓN

• Datasheet – SIM808
• Schematic – Modulo SIM808
• Lista Comandos AT
• Comandos AT GPS
• Sim808 Especificaciones
• Dimensiones

INFORMACIÓN ADICIONAL

¿Cómo enviar comandos AT al SIM808?

Para configurar el SIM808 mediante comandos AT, hay varias formas, puedes utilizar un convertidor USB a UART y un software de terminal serial (Terminal, sscom32E, USR-TCP232-Test V1.4). Para realizar un ejemplo de cómo enviar y tener respuesta del SIM808 utilizaremos el Arduino IDE y la placa de desarrollo Arduino UNO. Realiza los siguientes pasos:

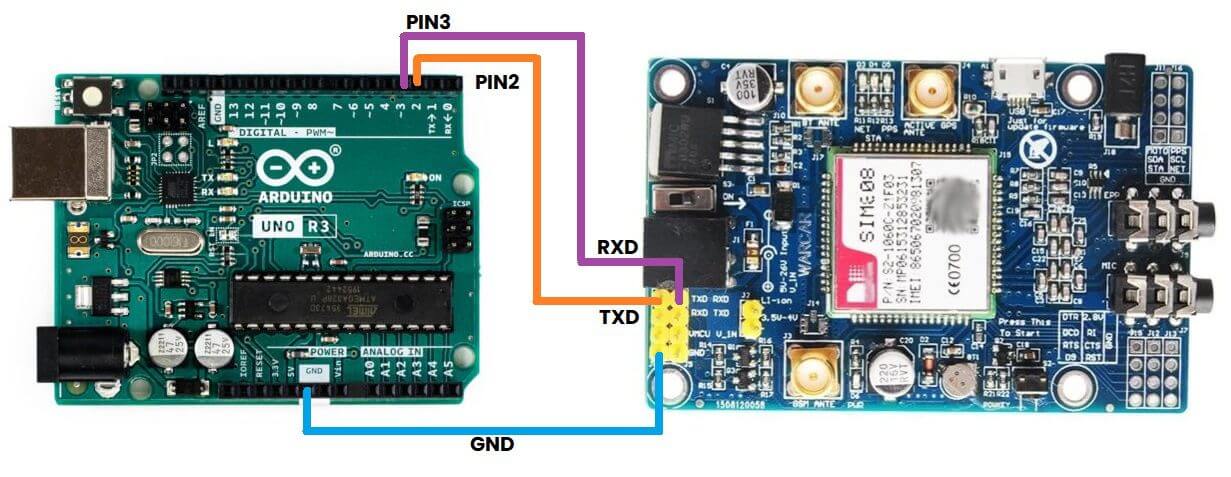

1- Para comenzar realiza las conexiones entre el Arduino UNO y el SIM808:

2- Conecta las antenas del GSM y del GPS como indica la serigrafía de la placa PCB, ¡GSM ANTE! y ¡ACTIVE BPS ANTE¡. Así como el SIM de la compañía de tu preferencia.

3- Necesitarás conectar al POWER JACK del SIM808 una fuente de alimentación externa de 5VDC, 9VDC o 12VDC que pueda proporcional mínimo 2A, te recomendamos las siguientes:

• Eliminador 5V 2A con Plug
• Eliminador 12V 2A con Plug

4- Carga el siguiente código al Arduino UNO

#include <SoftwareSerial.h> //Se incluye la siguiente librería para permitir la comunicación serial
SoftwareSerial SIM808(2, 3); //Seleccionamos los pines 2 cómo (Rx) y 3 cómo (Tx)
/*
* Realizar las siguientes conexiones:
* Arduino Uno - SI900 MINI * GND - GND
* PIN2(RX) - TX * PIN3 (TX) - RX */
void setup() { SIM808.begin(115200); //Habilitamos el sim808 a 115200 bps
Serial.begin(9600); //Habilitamos el puerto serie de Arduino IDE a 9600 bps
delay(1000); //Esperamos 1 segundo
}
void loop() { //Envíanos y recibimos datos
if (Serial.available() > 0)
SIM808.write(Serial.read());
if (SIM808.available() > 0)
Serial.write(SIM808.read());
}

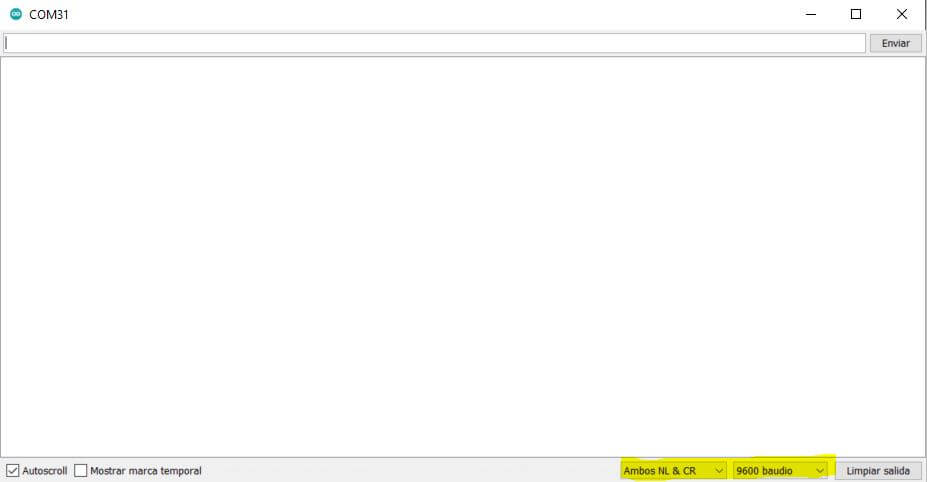

5- Abrir el monitor serie del Arduino IDE, asegurate de tener configurado 9600 baudio y Ambos NL & CR, como se muestra en la siguiente imagen:

6. Activar la alimentación del POWER JACK mediante el interruptor del módulo, posteriormente oprimir el botón de inicio por 5 segundos para activar el SIM808, se encenderán los led´s D3 y D4. Para verificar que el módulo SIM estableció conexión correctamente el led D4 permanecerá encendido mientras que el led D3 estará en un loop (apagado por 5s y enciende 1s) si este parpadeo es muy intermitente el modulo no a establecido conexión, te recomendamos lo siguiente:

• Verificar que el SIM esté bien colocado
• Cambiar de compañía del SIM
• Checar que la alimentación pueda proporcionar 2A con voltaje DC de 5V, 9V y 12V

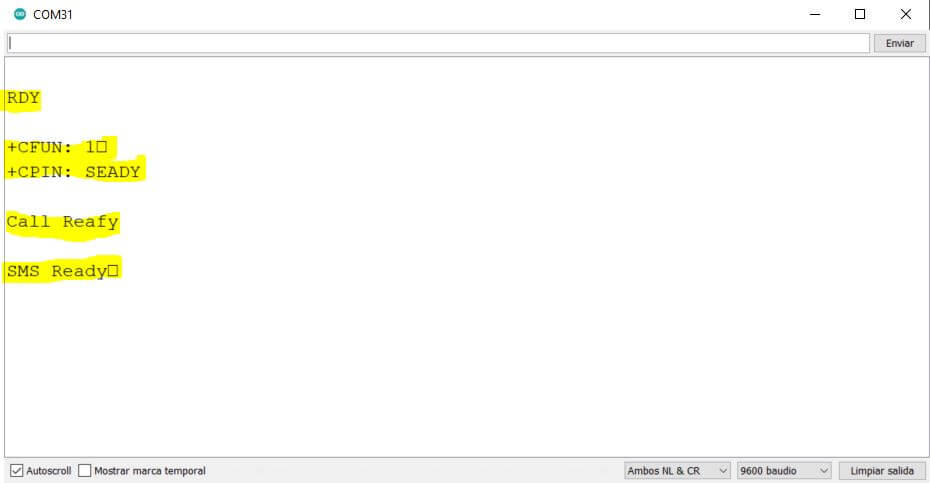

Realizados los pasos anteriores y establecida la conexión en el monitor serial saldrá la siguiente información, que nos indica que el módulo está conectado y listo para enviar y recibir comandos AT:

Para verificar que todo salió bien se enviarán los siguientes comando AT básicos:

• Primero debes verificar si los comandos AT están funcionando: ingrese ” AT ” y presione el botón Enviar. Esto imprimiría OK , lo que significa que la conexión y el funcionamiento del módulo funcionan.
• Ingrese “ AT+GMI ” y presione el botón Enviar. Devuelve la Identificación del fabricante del módulo: “SIMCOM_Ltd OK”
• Ingrese “ AT+GSN ” y presione el botón Enviar. Devuelve la Identificación del Número de Serie TA (IMEI) del módulo: “865067024419031 OK”
• Ingrese “ AT+GMM ” y presione el botón Enviar. Devuelve la identificación del modelo TA del módulo: “SIMCOM_SIM808 OK”
• Ingrese “ AT+GMR ” y presione el botón Enviar. Devuelve la identificación de revisión de TA de la versión de software del módulo: “Revisión: 1418B03SIM808M32 OK”
• Ingrese “ ATI ” y presione el botón Enviar. Devuelve la información de identificación del producto: “SIM808 R14.18 OK”

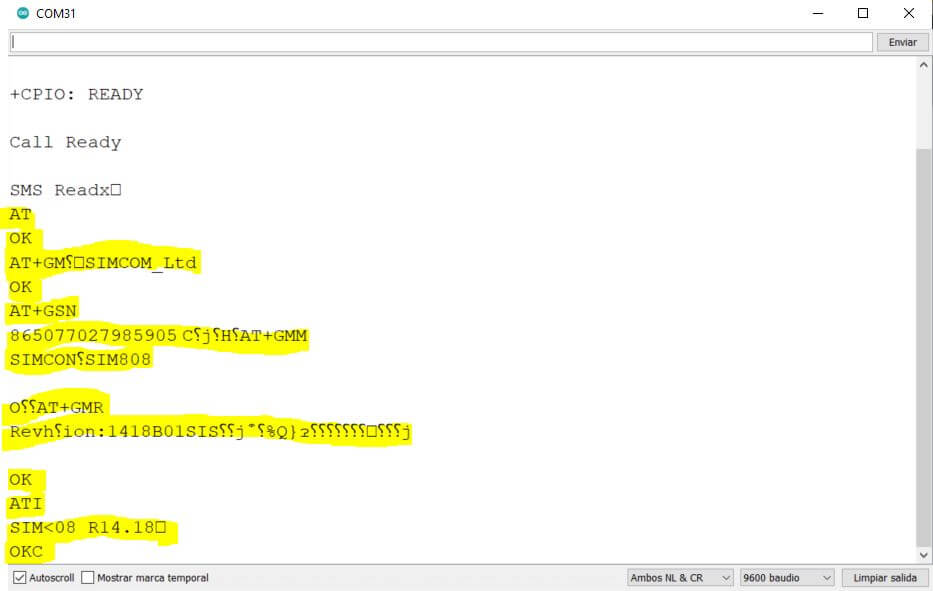

Se muestra en la siguiente imagen los comandos antes mencionados:

ENLACES EXTERNOS

• SIM808 GSM GPRS GPS con Arduino Uno
