NeoDen YY1 Máquina Pick And Place con FP2636 y INP

NeoDen YY1 Línea SMT Pick And Place + FP2636 + IN6

$ 188,999.00

1 disponibles

CANTIDAD	PRECIO
3 piezas	$ 188,999.00
5 piezas	$ 188,999.00
10 piezas	$ 188,999.00

SKU: AR3852 Categorías: EQUIPO DE LABORATORIO, MÁQUINAS, PICK AND PLACE Etiquetas: FP2636, Horno, Impresora, IN6, Maquina, Máquinas Fabricación, NeoDen, Oven, pcb, PCBs, pick-and-place, Printer, Reflow, SMD, soldadura, Stencil, Stencils, YY1

INFORMACIÓN

La NeoDen YY1 línea SMT (Surface Mount Technology) es la solución completa para agilitar el proceso de montaje y ensamble de componentes SMD en placas PCBs ya que incluye 3 elementos clave:

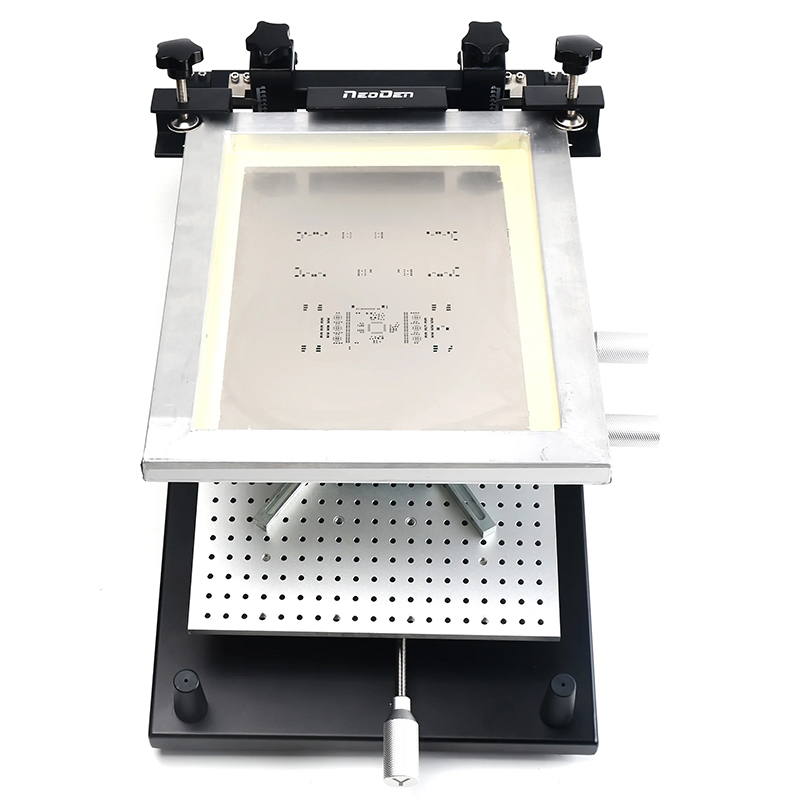

Impresora manual de soldadura FP2636: Facilita la aplicación de soldadura en pasta en tus placas PCBs.

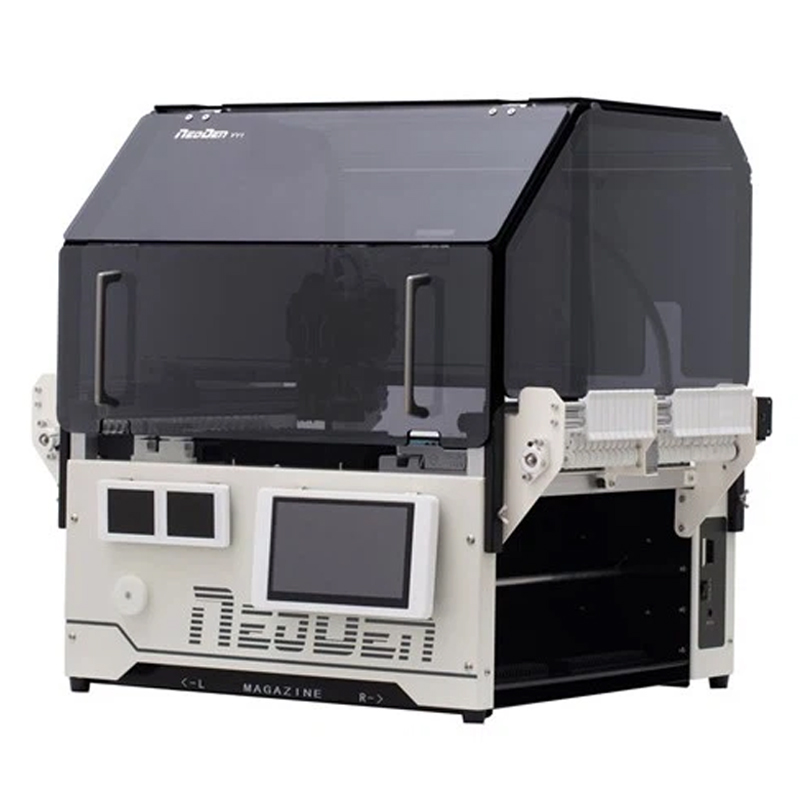

Máquina NeoDen YY1 Pick and Place: Coloca automáticamente los componentes SMD en las placas PCBs.
Horno de Reflujo IN6: Calienta las placas PCBs para soldar los componentes de manera segura.

Con estos tres elementos, tendrás una producción más eficiente y precisa, ahorrándote tiempo y reduciendo errores. Gracias a esta combinación, podrás enfocarte en lo más importante: entregar productos de calidad de forma rápida y sencilla.

ESPECIFICACIONES Y CARACTERÍSTICAS

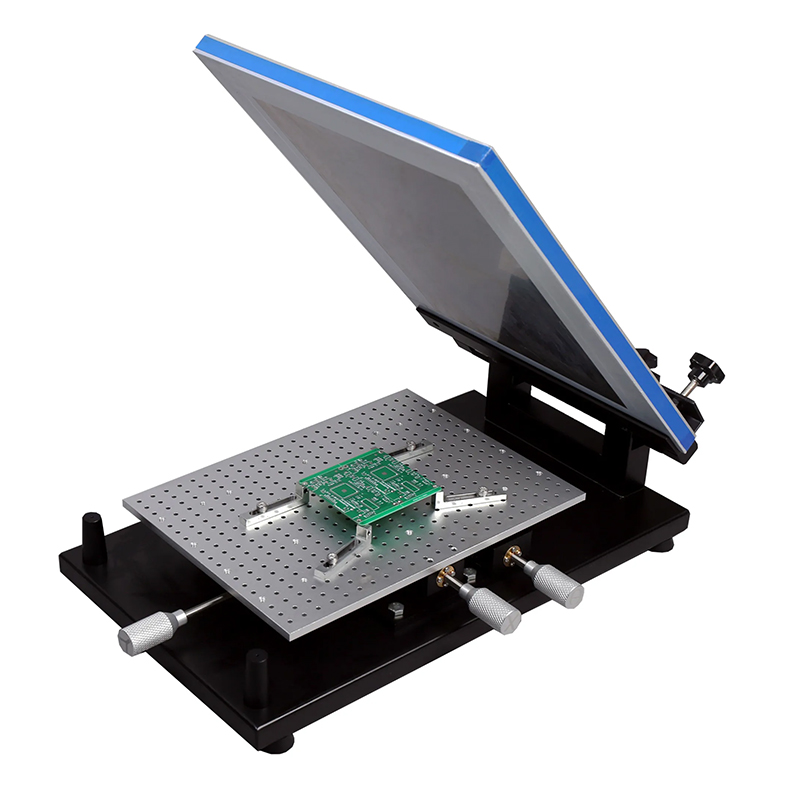

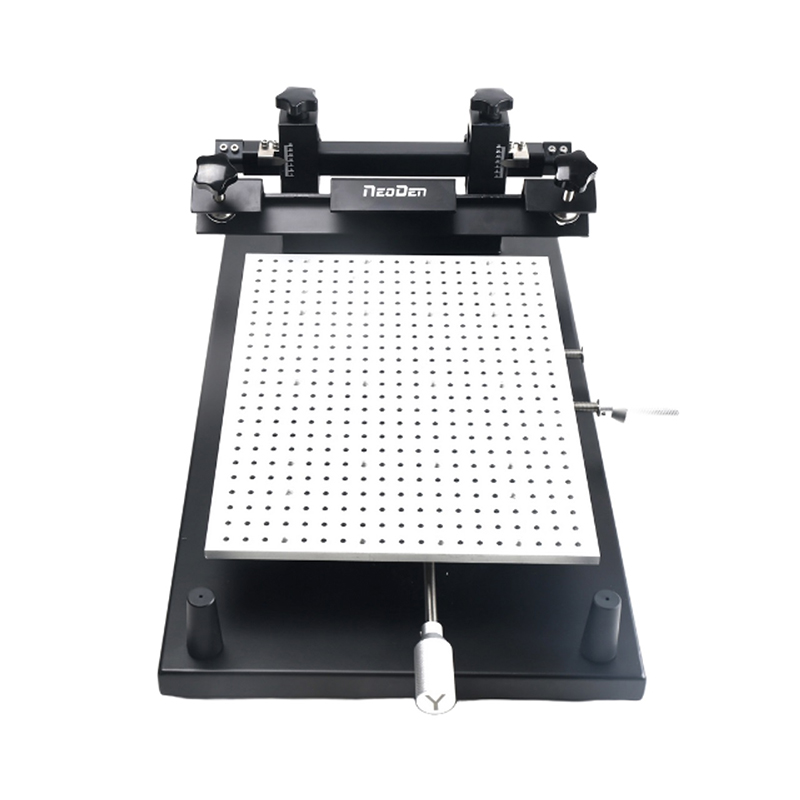

FP2636 Impresora de Soldadura

Maquina: Colocación / Impresión de soldadura
Modelo: FP2636
Material de la mesa base: Acero inoxidable
Tamaño PCB:
- Máximo: 260 mm x 360 mm
- Mínimo: 10mm x 5mm
Grosor máximo de PCB: 10mm
Tamaño máximo de plantilla: 260 mm x 360 mm
Rango de ajuste: ±15 mm en el eje XYZ
Diámetro del pasador de montaje: ø1mm, 1,5mm, 2mm, 2,5mm, 3mm
Dimensiones: 660x470x245mm
Peso: 16kg

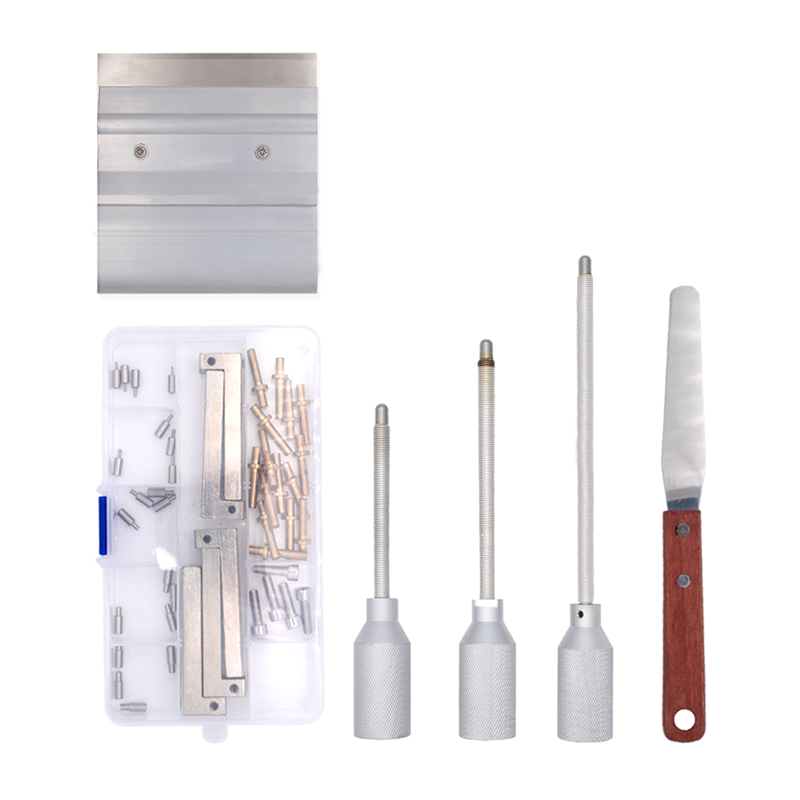

Incluye

Kit de 5 guías de PCB
Surtido de 35 pines de diferentes tamaños desde 1/1.5/2/2.5/3 mm.
Escobilla de goma manual para aplicación de pasta de soldadura de 4 pulgadas.
Paleta de aplicación de pasta con espátula

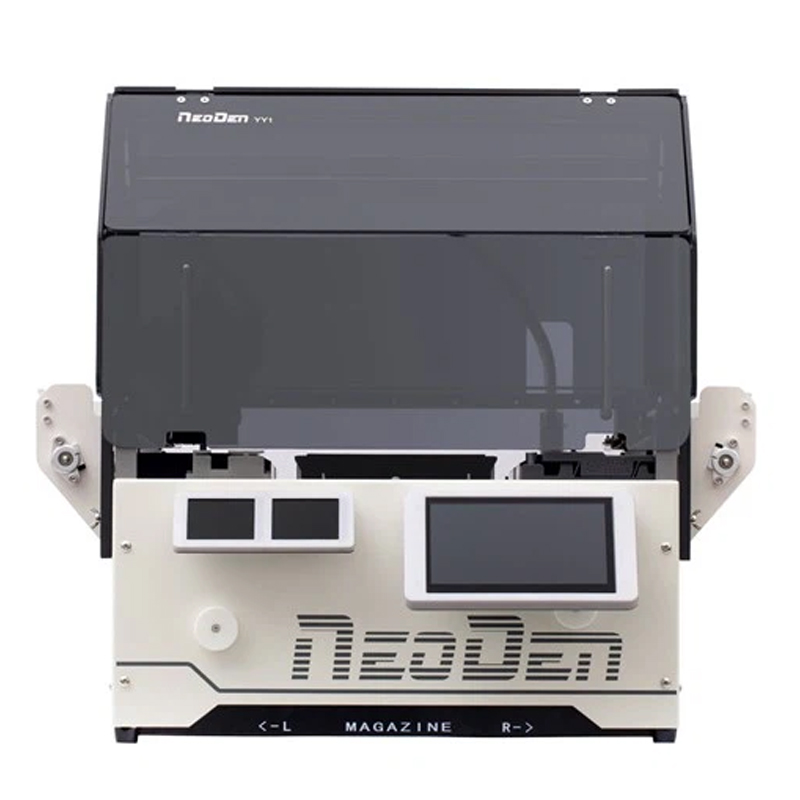

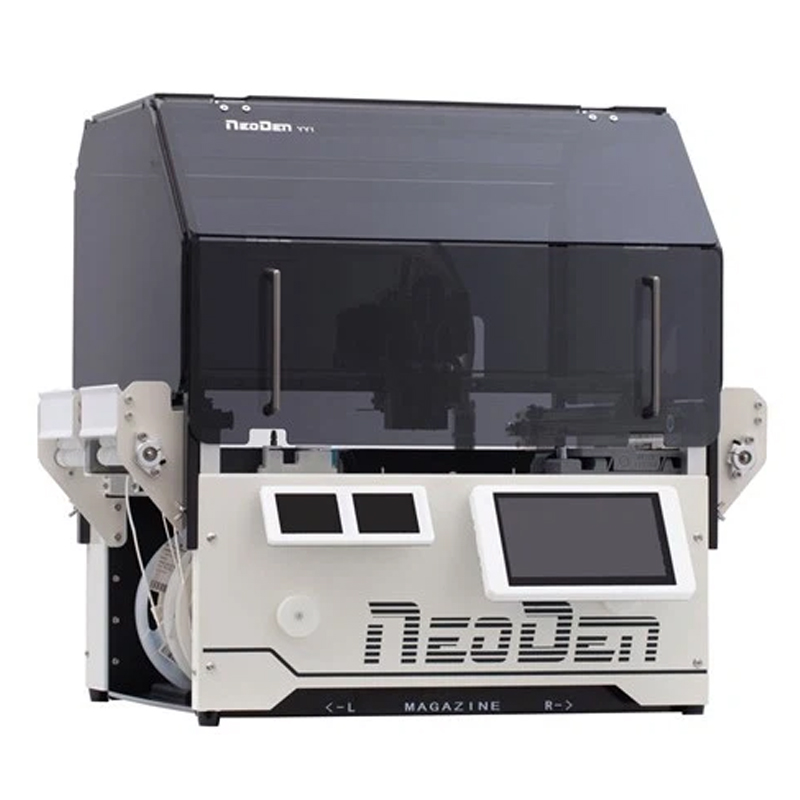

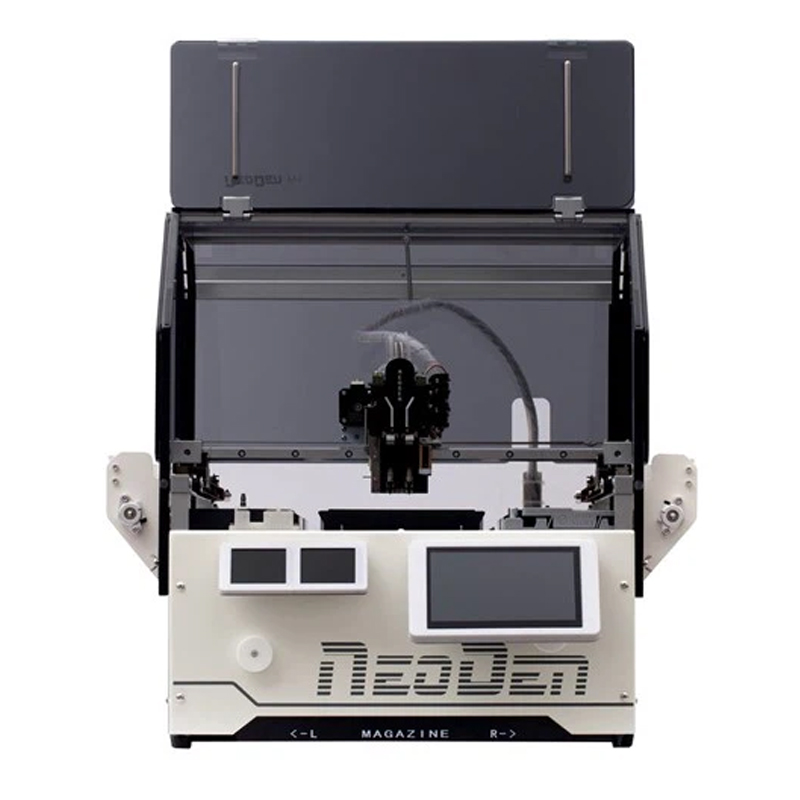

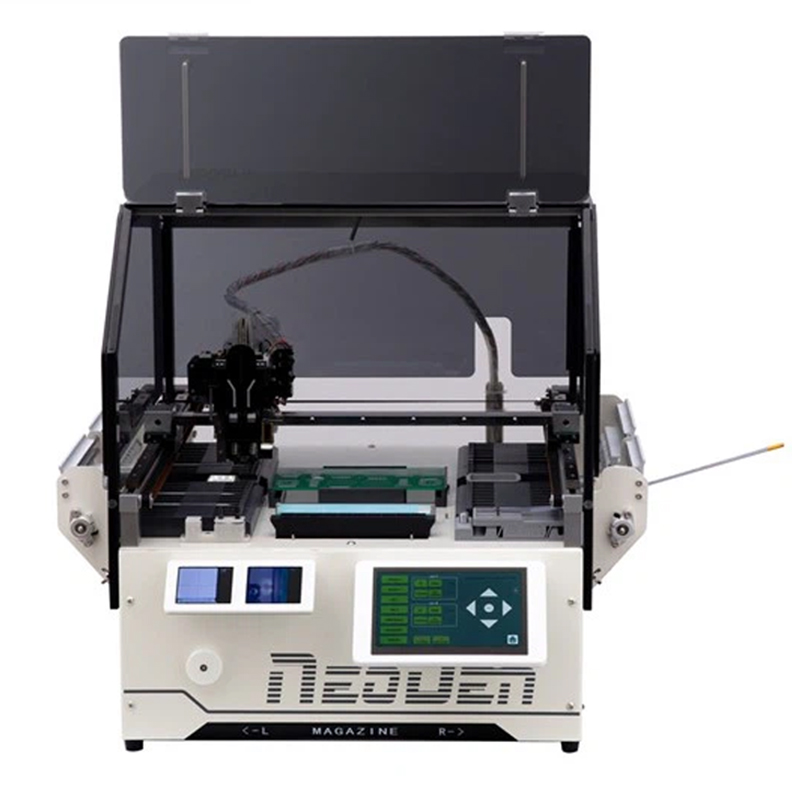

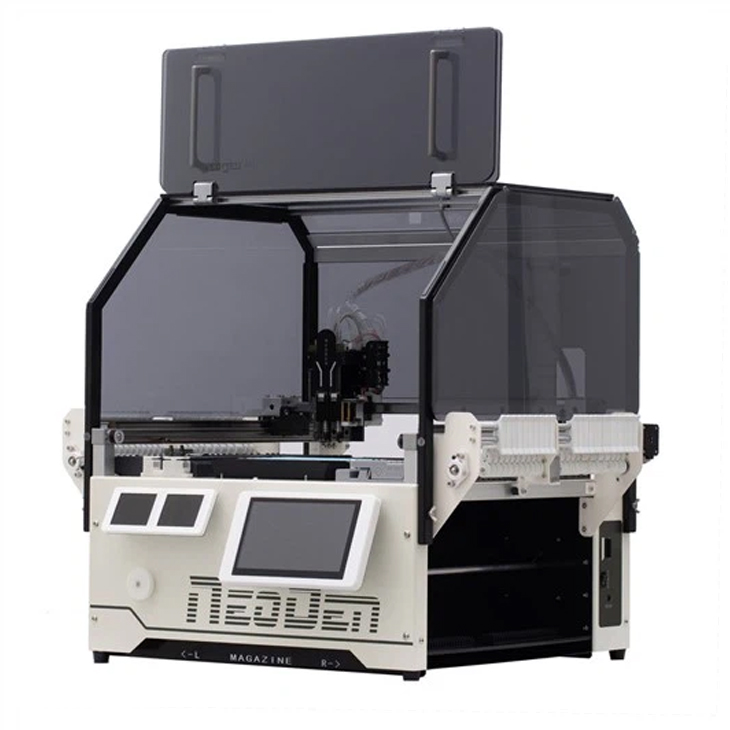

NeoDen YY1 Máquina Pick and Place

Máquina: Pick and Place
Modelo: YY1
Fuente de alimentación:
- Primaria: 110V – 240V AC
- Secundaria: 24V DC 3A 50W
Precisión de colocación: ±0.02mm
Tasa máxima de colocación: 3000 CPH
Tasa de colocación de mejores prácticas: 2500 CPH
Tamaño componente:
- Mínimo: 0201
- Máximo: Cuerpo cuadrado de 18mm
Altura máxima del componente: 12mm
Recorrido máximo del eje Z de la boquilla: 28mm
Cabezal de colocación:
- Pórtico – 2 boquillas
- Cambiador automático de boquillas estándar
Tamaño máximo del tablero: 249mm x 350mm
Área de colocación: 249mm x 350mm
Capacidad del alimentador:
- 45 en total
- Bancos LR ocupados: 36x8mm, 6x12mm, 3x16mm
- Configuración alternativa: 52x8mm
Tipos de Feeders:
- Carrete de 8/12/16/24 mm, cinta cortada, barra, bandeja para gofres, bandeja para componentes sueltos
Paquete de boquilla estándar (incluido): (2) CN040, 2 (CN65), (1) CN100, (1) CN140, (1) CN220 (1) CN400
Dimensiones (L*W*H): 64.3cm x 55.4cm x 601cm
Peso: 35.5 kg

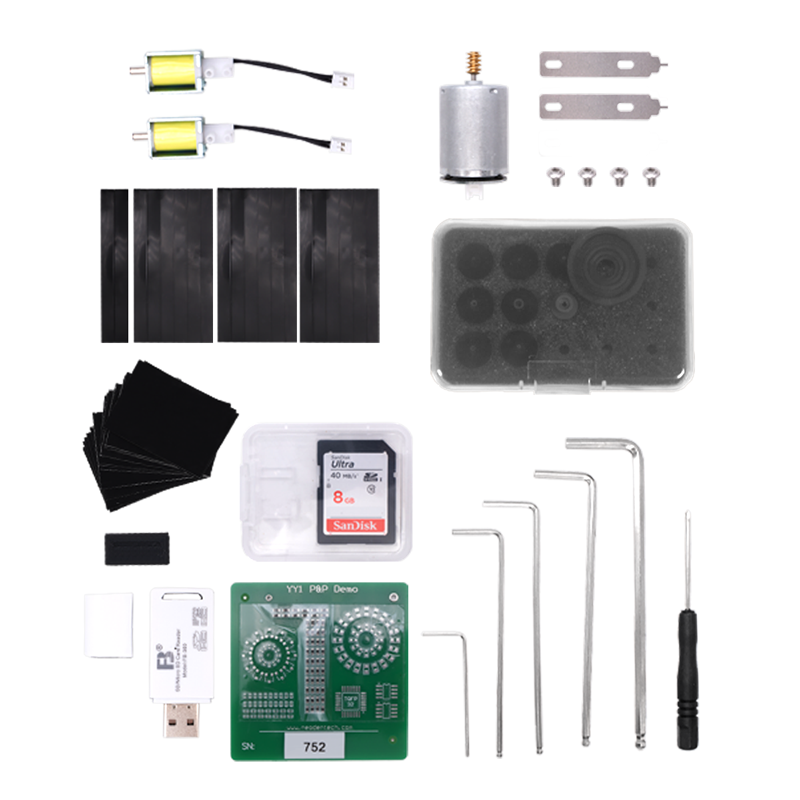

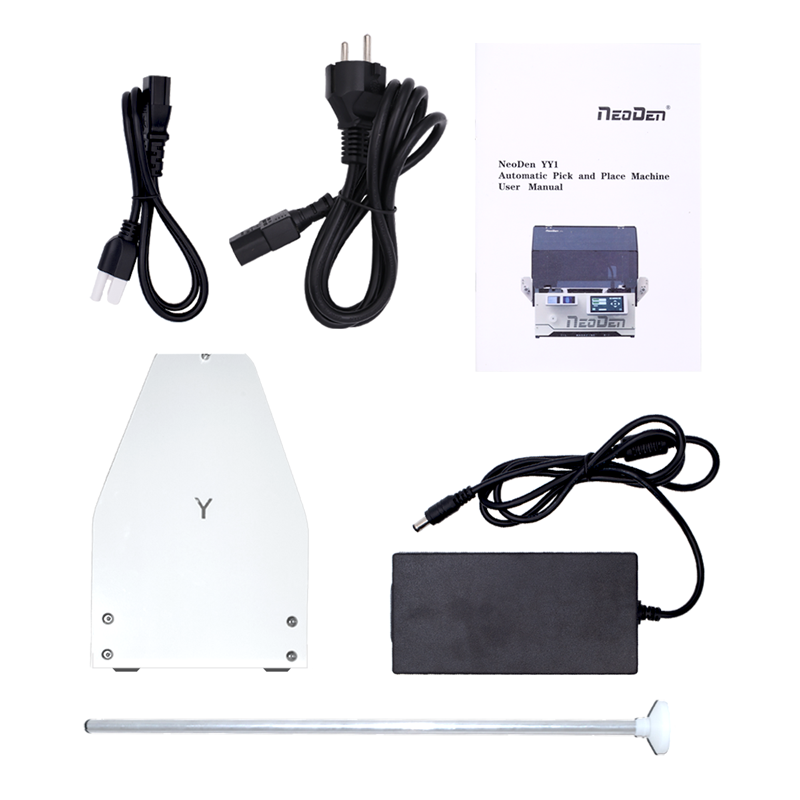

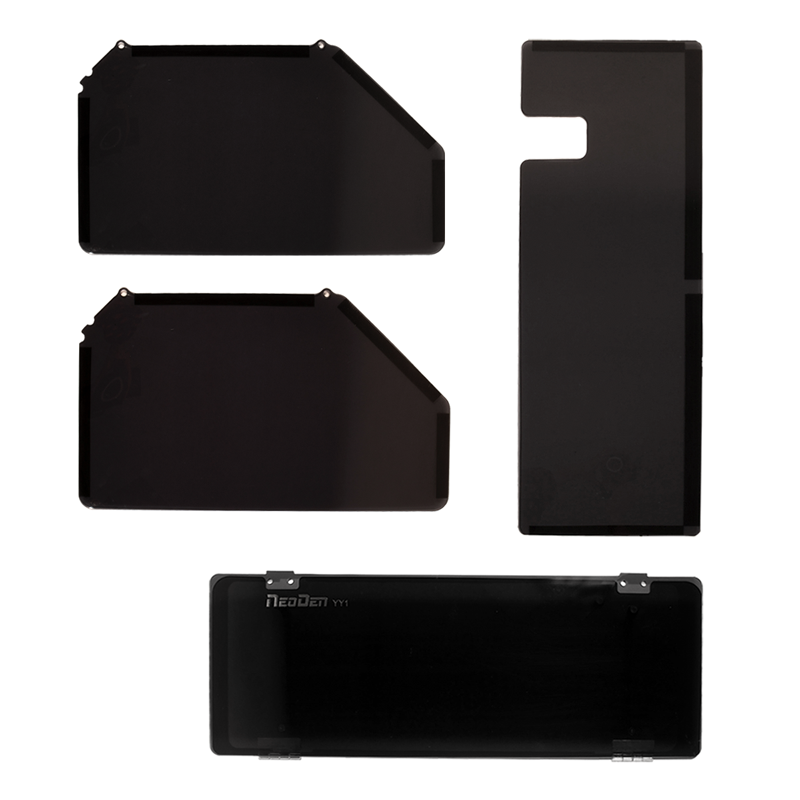

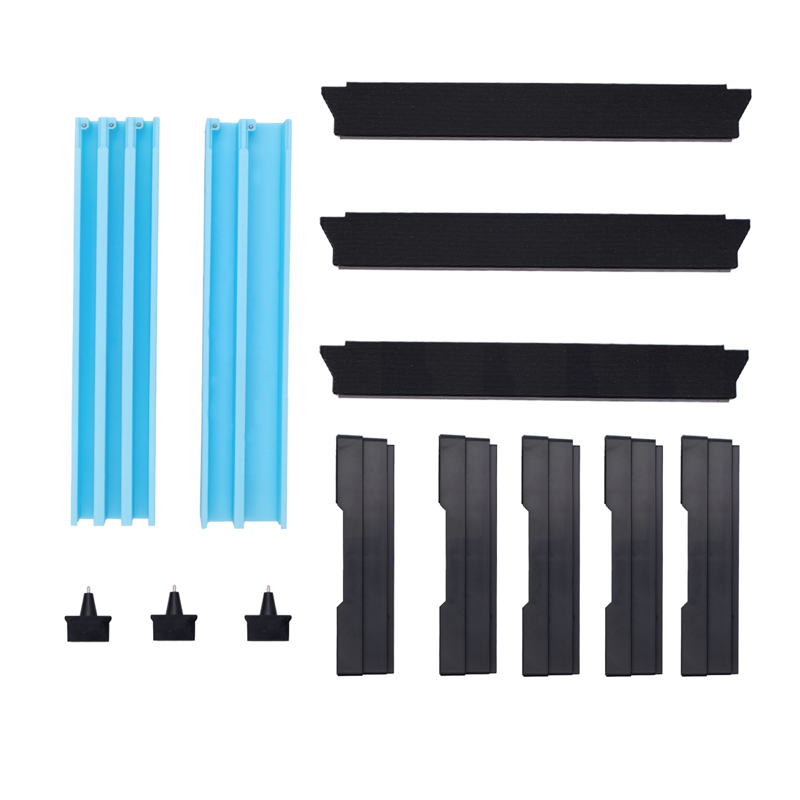

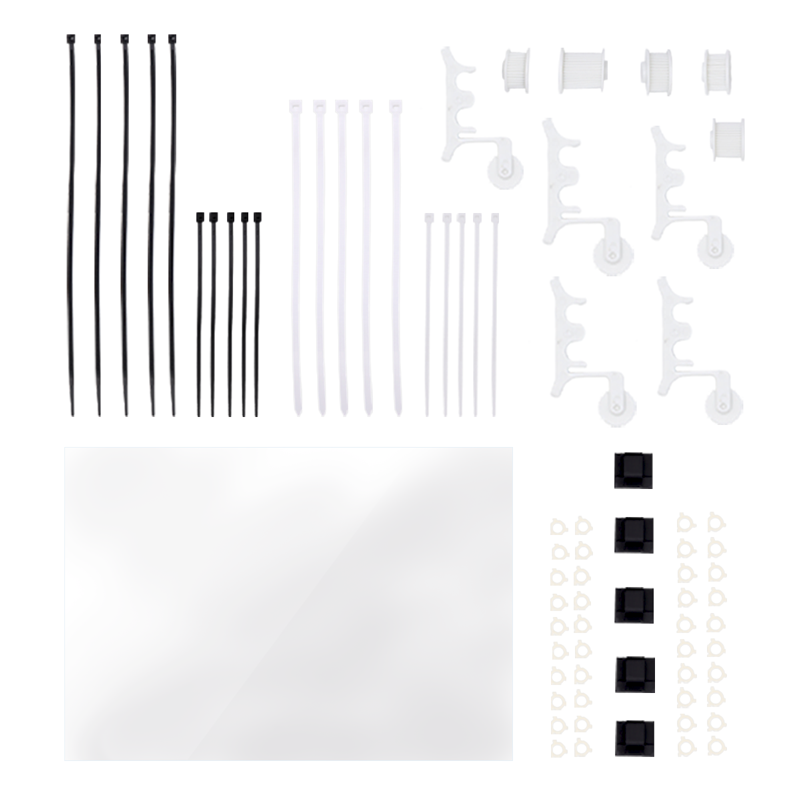

Incluye accesorios

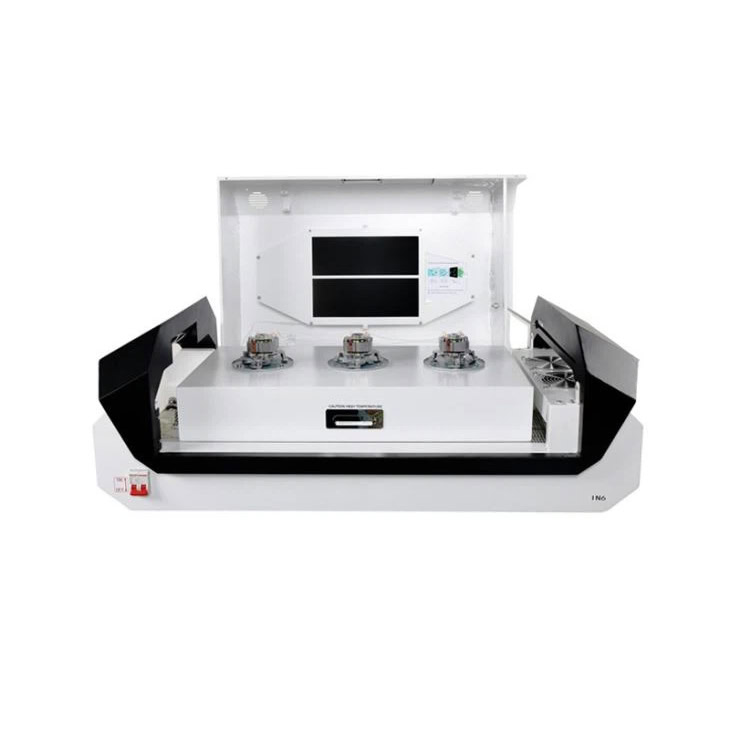

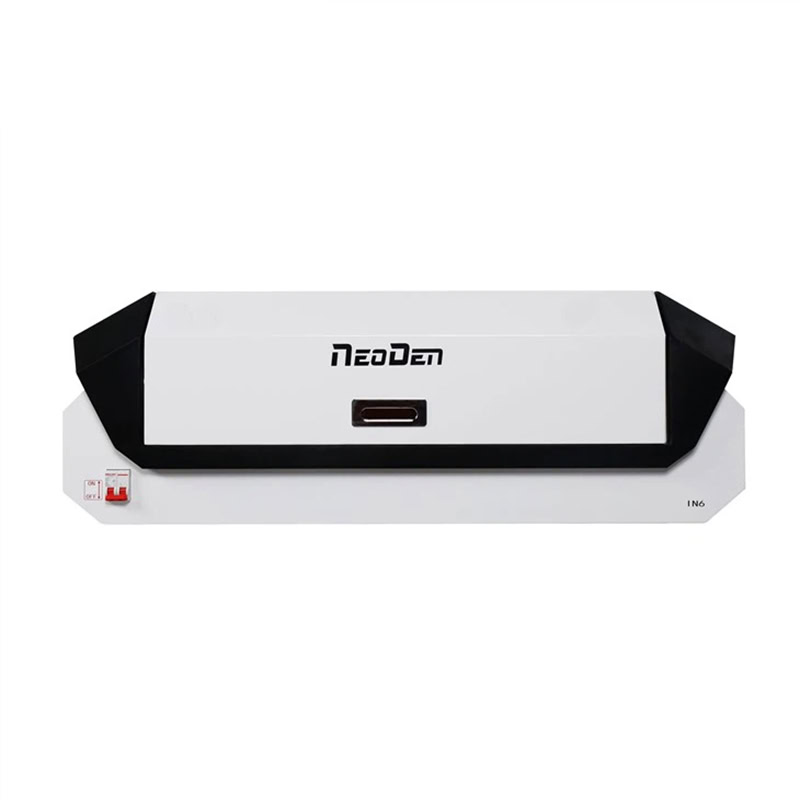

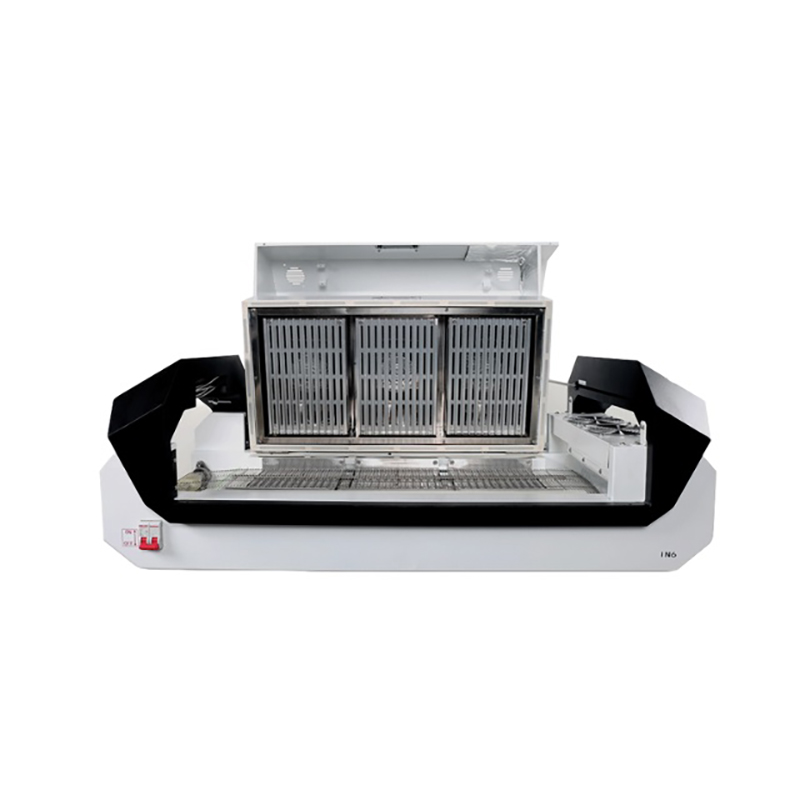

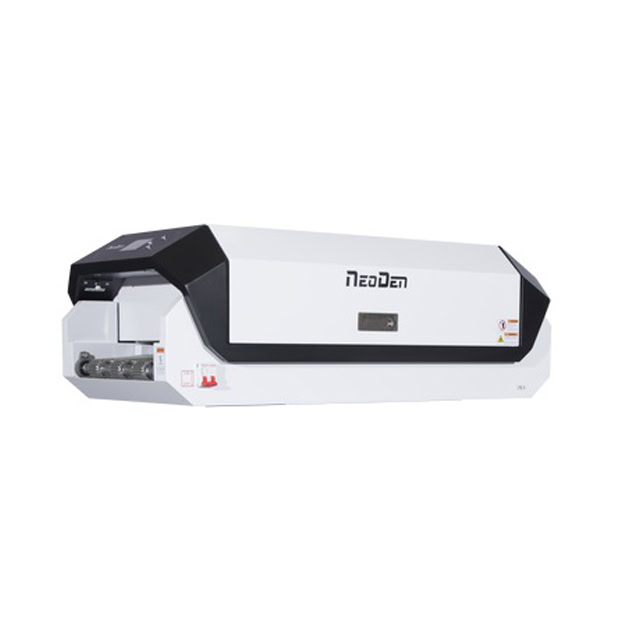

Horno de reflujo Neoden IN6

Maquina: Horno de reflujo
Modelo: IN6
Cantidad de zona de calentamiento: Superior 3/ Abajo 3
Tipo de calefacción: Calefacción con alambre de nicrom y aleación de aluminio.
Cantidad de zona de enfriamiento: 1
Velocidad del transportador: 5 a 30 cm/min
Altura estándar máxima : 30mm
Rango de temperatura: Temperatura ambiente a 300°C
Tiempo de calentamiento: Entre 20 a 30 minutos
Ancho de soldado: 260 mm
Potencia nominal máxima: a 2000W
Poder de trabajo: a 700W
Suministro de electricidad: 110V/220V Monofásico
Dirección de operación: Izquierda → Derecha
Dimensiones: 1020mm*507mm*350mm
Peso: 23 kg

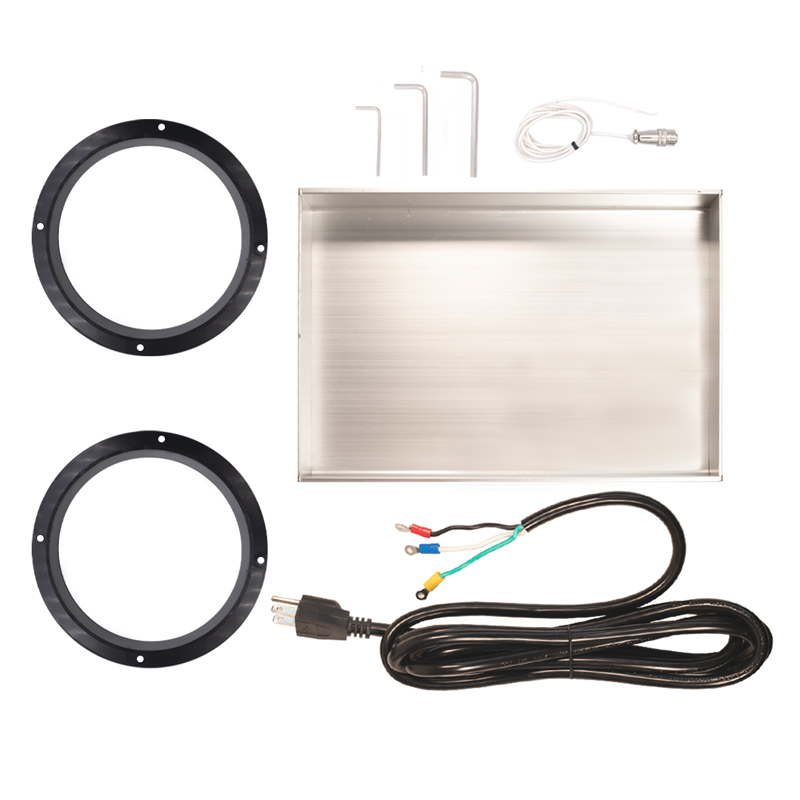

Incluye

Horno de reflujo IN6
Cable de red IEC
2 Adaptadores de extractor
Juego de llaves allen
Charola para PCB
1 Termopar

DOCUMENTACIÓN Y RECURSOS

Manual de usuario

INFORMACIÓN ADICIONAL

¿Estas buscando actualizar tú proceso de fabricación de PCB de 1 o 2 caras?

¿Quisieras reducir tiempos de ciclo y aumentar la capacidad de producción de PCB?

Una línea de producción SMT (Surface Mount Technology) puede ser de aliado ya que por medio de la configuración de maquinaria a la medida de tu proceso podrás ensamblar componentes electrónicos en placas de circuito impreso (PCB) utilizando tecnología de montaje superficial. A continuacion te describimos brevemente el proceso.

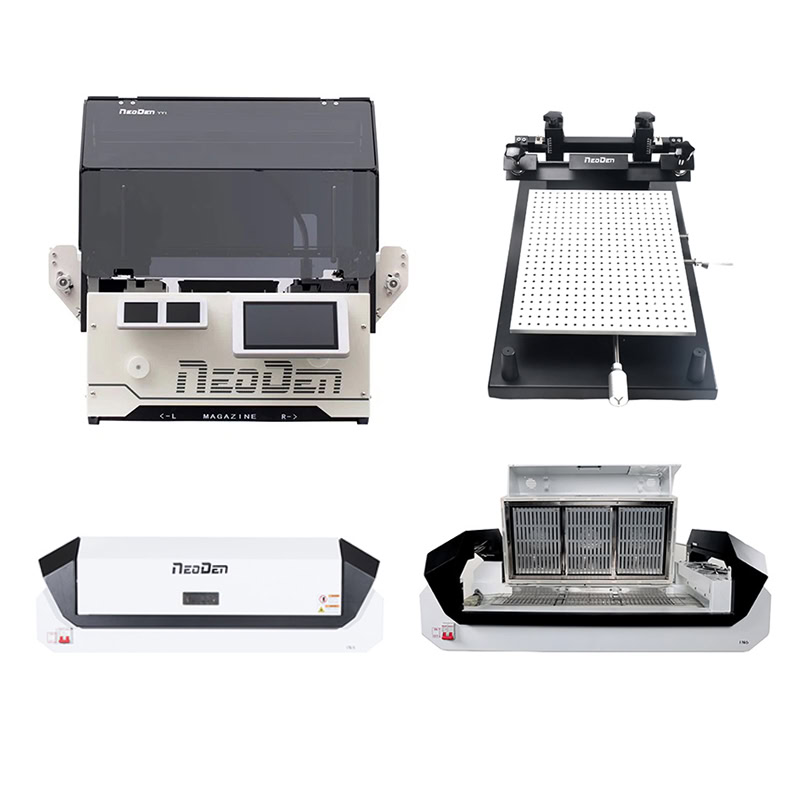

LÍNEA DE PRODUCCIÓN SMT NEODEN YY1

FP2636 Impresora de Soldadura Manual

Funcionamiento

Para comenzar a automatizar la línea de fabricación, se requiere aplicar de manera precisa y uniforme soldadura en pasta en los pads de las PCB antes del proceso de ensamblaje de componentes SMD. Esto lo logramos con la FP2636 Impresora de Soldadura Manual que cuenta con una mesa de 3 ejes para lograr una impresión de pasta fina.

Ventajas

Automatizar la colocación de pasta para facilitar la unión entre los componentes y PCB.
Bajar costos y facilitar la operación en la colocación del pasta; útil para una amplia variedad de formulaciones de pasta y tamaños de PCB.
Fácil de instalación , ya que no requiere neumática
Útil para PCB de 1 y 2 caras
No hay problema con el uso de productos químicos de limpieza agresivos.

NeoDen YY1 Máquina Pick And Place

Funcionamiento

Posteriormente, se requerirá colocar de manera automática los componentes SMD. Para lo cual, nos apoyaremos a en la maquina NeoDen YY1 Pick and Place.

Ventajas

Cuenta con un sistema independiente de reconocimiento de visión dual de alta definición y alta velocidad y como cámaras duales para mostrar en tiempo real el estado de trabajo.
Aumenta tu producción, ya que NeoDen YY1 admite alimentador de componentes a granel, alimentador de tiras y alimentador de bandeja IC.
Sistema de software y UI de nuevo diseño para programación y ubicación visual, que permite una programación rápida en la máquina, una interfaz amigable y una operación sencilla.
Funciona en un modo silencioso casi perfecto, lo que la convierte en una máquina de recogida y colocación ecológica y libre de contaminación.

Horno de reflujo NeoDen IN6 110V/220V AC

Funcionamiento

Para finalizar el ensamble, las PCB requerirán entrar a un proceso de calentamiento controlado. Esto se logrará con ayuda del Horno de reflujo NeoDen IN6.

Ventajas

Configurable, ya que cuenta con una interfaz para un control preciso de seis zonas de calefacción independientes.
Ligero y facil de transportar; ya que pesa solo 23 Kg.
Alcanza temperaturas operativas en 25 minutos.
Sistema transportador configurable por el usuario para un recorrido de 50-300 mm por minuto a través de varias etapas de calentamiento.
Puede acomodar tableros de hasta 26 cm de ancho.
Ofrece fácil acceso a toda la longitud del transportador y a los componentes internos con una cubierta con bisagras que levanta.
