INTRODUCCIÓN

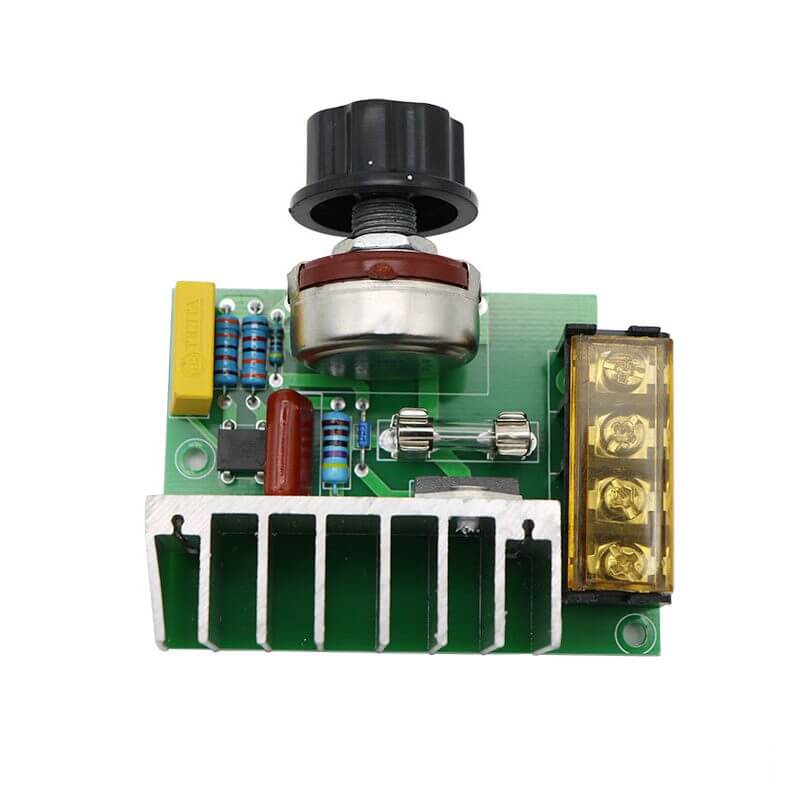

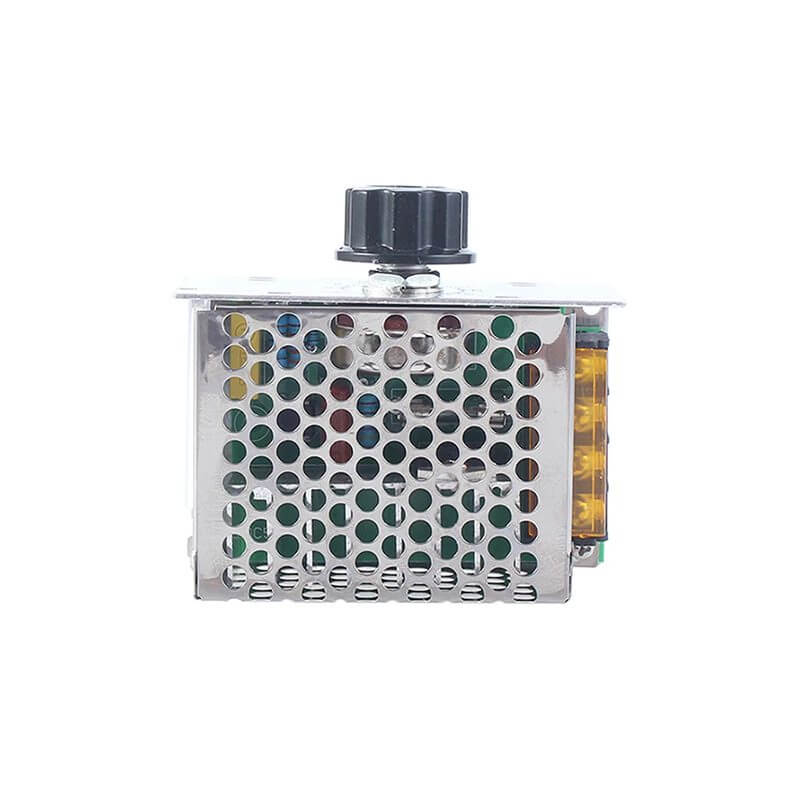

Dimmer 4000W SCR es un regulador de corriente alterna para control del voltaje de salida de potencia de alguna carga eléctrica (ventilador, alumbrado, motor, etc). Este dimmer incluye perilla que ayudará a ajustar el voltaje de salida AC, puede ser alimentado desde 127V AC a máximo 220V, la regulación de voltaje de salida dependerá del voltaje de entrada que se suministre al dimmer, está diseñado para soportar como máximo 20A y potencia de hasta 4000W, la potencia de salida dependerá de cuánto voltaje y corriente demande la carga que se conecte al dimmer, recomendable verificar los datos técnicos del dispositivo a controlar ya que si superas los parámetros que puede soportar el dimmer se dañara.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de entrada (INPUT) AC:
- Típico: 127V AC
- Máximo: 220V AC
- Corriente Máx.: 20 A
- Potencia Máx.: 4000W (Carga resistiva conectada)
- Voltaje de salida (OUTPUT): Regulable desde 0 ~ 220V AC
- De acuerdo al voltaje de entrada tendrás la regulación de voltaje de salida.
- Para la regulación de voltaje de salida es necesario tener conectada una carga, de lo contrario en la salida tendrás siempre el mismo voltaje de entrada.
- Eficiencia: 90%
- Triac: BTA41 600B
- Fusible: Americano 20A 250V AC
- Protección: Anti-Pico, sobre tensión y absorción RC (EOC)
- Temperatura de operación: -20 ~ 40°C

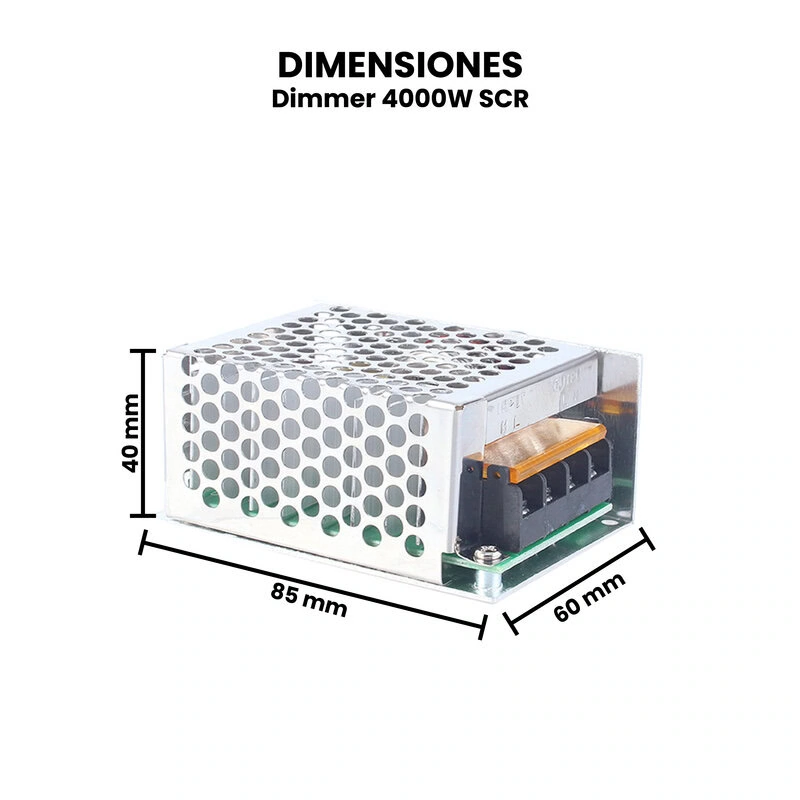

- Dimensiones: 85 x 58 x 37 mm
- Peso: 115 g

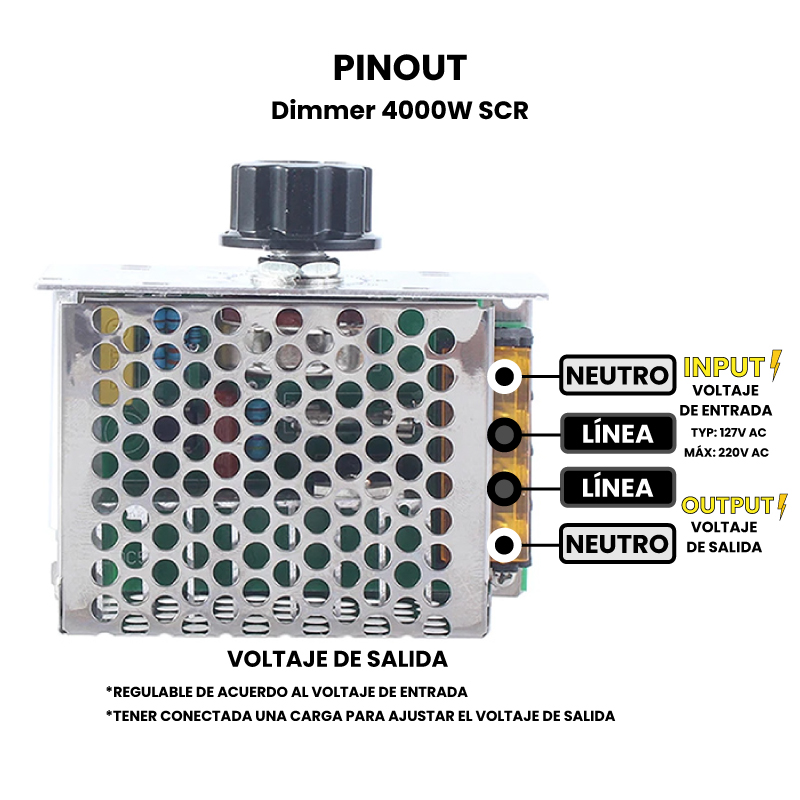

Pines:
- Input neutro
- Input línea
- Output línea
- Output Neutro
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
La tensión de salida máxima es igual a la tensión de entrada, por ejemplo, si la entrada es de 127 V AC, la tensión de salida máxima es de 127 V AC la potencia de carga resistiva debe ser inferior a 4000W y la potencia debe ser mayoritariamente reducido (la mitad o más) para cargas inductivas o capacitivas, de lo contrario el controlador y la carga se quemarán.
*No intente abrir o modificar el regulador.
¿Cómo funciona el Dimmer 4000W SCR?
Conveniente de usar, simplemente conecte los terminales de entrada al cable vivo o al neutro (127V a 220V) y pásalas a la carga, luego gire la perilla para controlar el voltaje. Con un amplio rango de regulación de voltaje, el voltaje de salida se puede ajustar fácilmente desde mV hasta el voltaje de entrada. Podría ser ampliamente utilizado como controlador de calor en estufas eléctricas, calentadores de agua, regulador de luz en lámparas, controlador de velocidad en motores pequeños, o controlador de temperatura en soldador eléctrico, etc.
