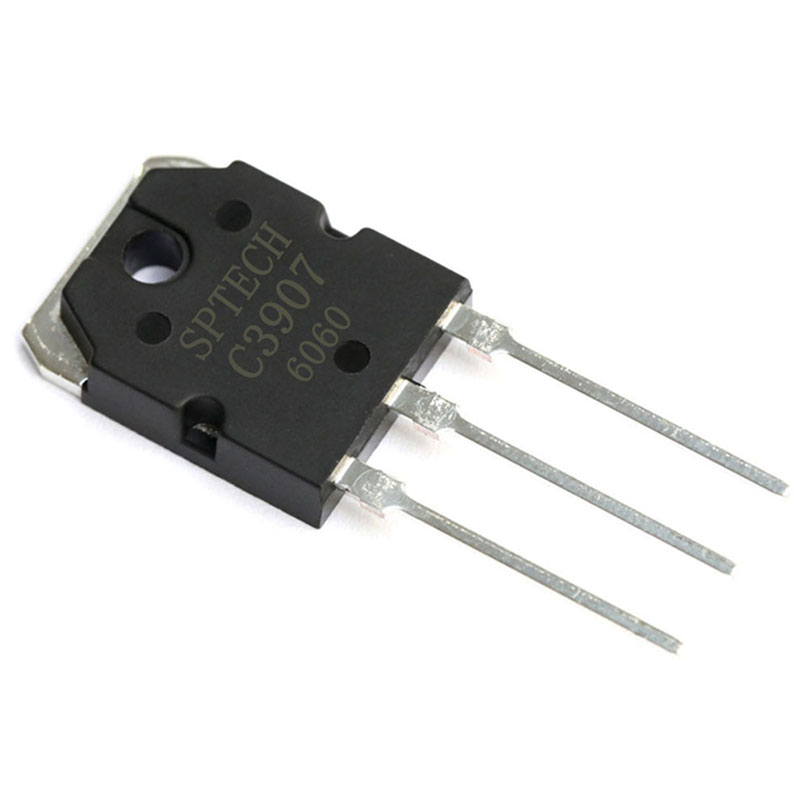

2SC3907 Transistor NPN 180V 12A TO-3PI

INFORMACIÓN

El 2SC3907 es un transistor de potencia NPN fabricado por SPTECH. Se caracteriza por tener un alto voltaje de ruptura colector-emisor (180V), buena linealidad de hFE y es complementario al tipo 2SA1516. Este transistor está diseñado para aplicaciones en amplificadores de audio de alta fidelidad y otras aplicaciones lineales.

Explora nuestra amplia gama de transistores para potenciar tus proyectos. Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Transistor de potencia
• Matrícula: 2SC3907
• Polaridad: NPN
• Encapsulado: TO-3PI
• Montaje: Through Hole THT
• Pines: 3
• Voltaje
  • Colector-emisor (VCEO): 180V
  • Colector-base (VCBO): 180V
  • Emisor-base: 5V
• Corriente del colector continua (IC): 12A
• Buena linealidad de hFE
• Disipación de energía (Pc): 130W
• Peso: 5.45g

SUSTITUTO

• Similar: 2SA1516

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

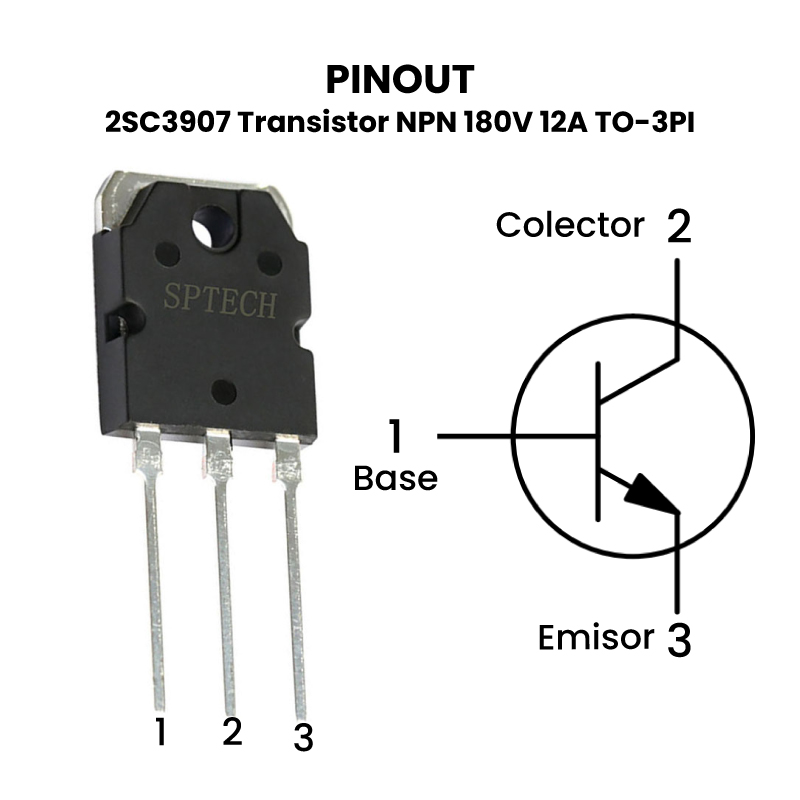

• Pinout
• FootPrint

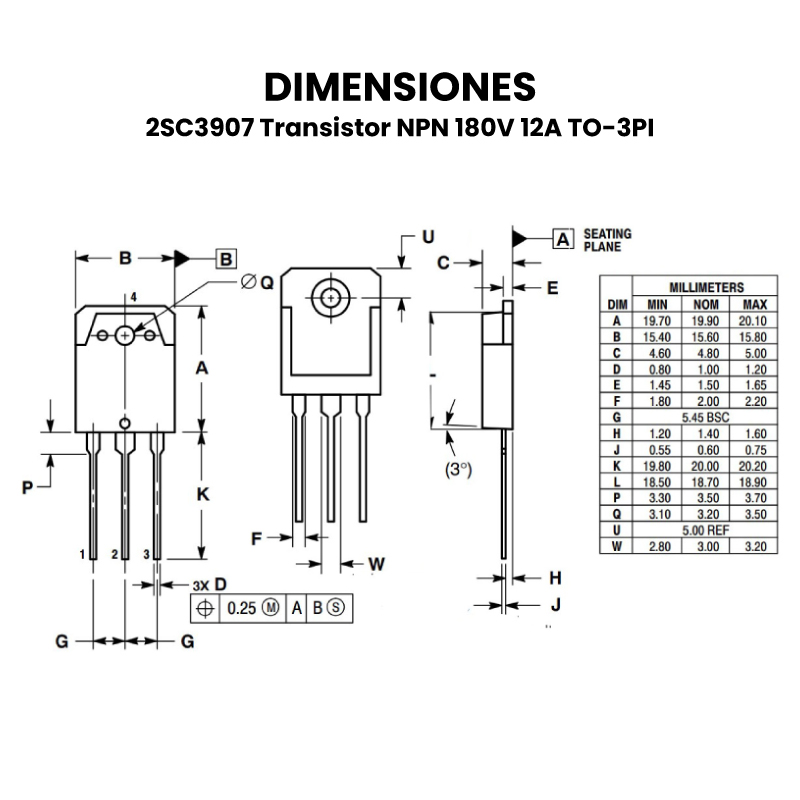

• Dimensiones

INFORMACIÓN ADICIONAL

¿Cuáles son las aplicaciones del 2SC3907?

El transistor de potencia NPN (2SC3907) está diseñado para aplicaciones en amplificadores de audio de alta fidelidad y otras aplicaciones lineales. Esto significa que se utiliza principalmente en circuitos de amplificación de señales de audio y en otras aplicaciones que requieren un alto rendimiento lineal.

¿Cómo funciona el 2SC3907?

El transistor 2SC3907 es un dispositivo semiconductor del tipo NPN (negativo-positivo-negativo) y está encapsulado en un paquete TO-3PI, que es una carcasa metálica con tres pines. A continuación se explicará qué es y cómo funciona un transistor NPN y finalmente se explicará el funcionamiento del 2SC3907.

Transistor NPN:

Un transistor NPN consiste en tres capas de material semiconductor: una capa delgada de material tipo P (agujero positivo) entre dos capas más gruesas de material tipo N (electrones negativos). Estas capas se denominan emisor (E), base (B) y colector (C).

1. Emisor (E): Emite portadores de carga, que son electrones en el caso de un transistor NPN.

2. Base (B): Controla el flujo de corriente entre el emisor y el colector. La corriente que fluye desde la base hacia el emisor controla la corriente más grande que fluye desde el emisor hacia el colector.

3. Colector (C): Recoge la corriente más grande que fluye desde el emisor.

Funcionamiento del transistor NPN:

1. Apagado (sin corriente): En estado inicial, no hay corriente fluyendo desde la base al emisor. Esto significa que la corriente entre el colector y el emisor está interrumpida y el transistor está apagado.
2. Encendido (con corriente): Cuando se aplica una corriente pequeña a la base, permite que los electrones fluyan desde el emisor hasta el colector en una cantidad mucho mayor. Esto activa el transistor y permite que la corriente fluya entre el colector y el emisor.

Funcionamiento del 2SC3907:

El 2SC3907 sigue el mismo principio básico de funcionamiento de un transistor NPN. Para utilizar el 2SC3907 en un circuito, se conecta de manera que la corriente fluya desde el emisor (E) hacia el colector (C) cuando se aplica una corriente adecuada a la base (B).

Es importante consultar la hoja de datos del 2SC3907 para obtener información detallada sobre sus características eléctricas, límites de voltaje, corriente máxima, etc. Esto proporcionará información específica sobre cómo aplicar y utilizar este transistor en un diseño electrónico.
