INFORMACIÓN

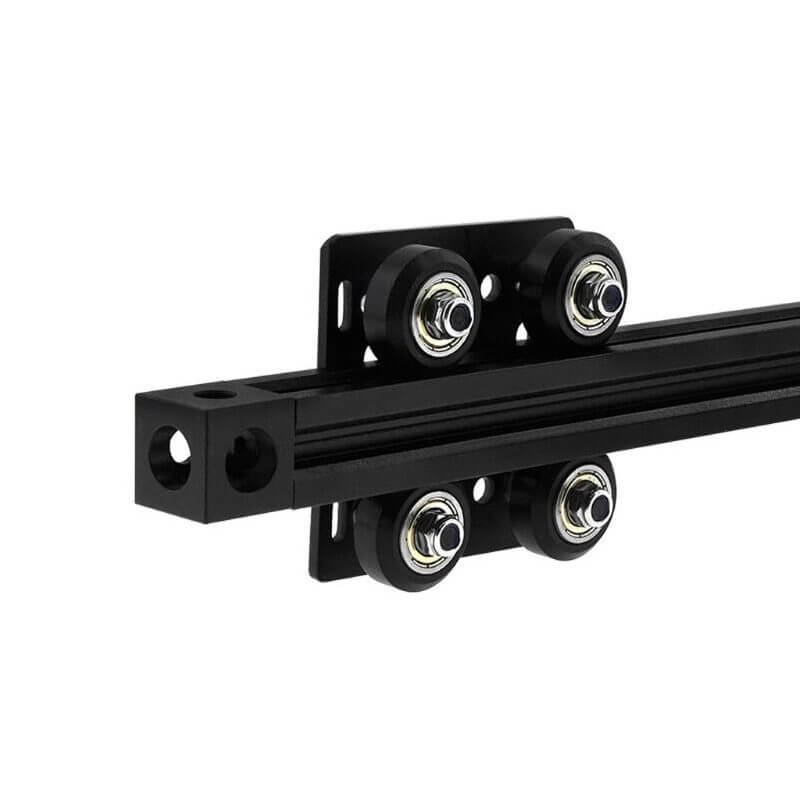

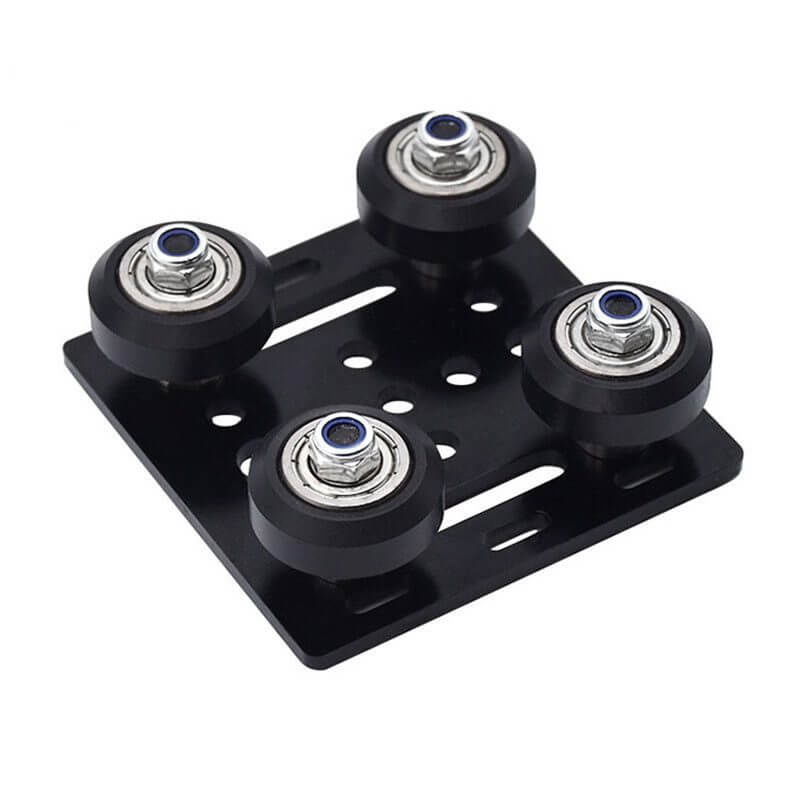

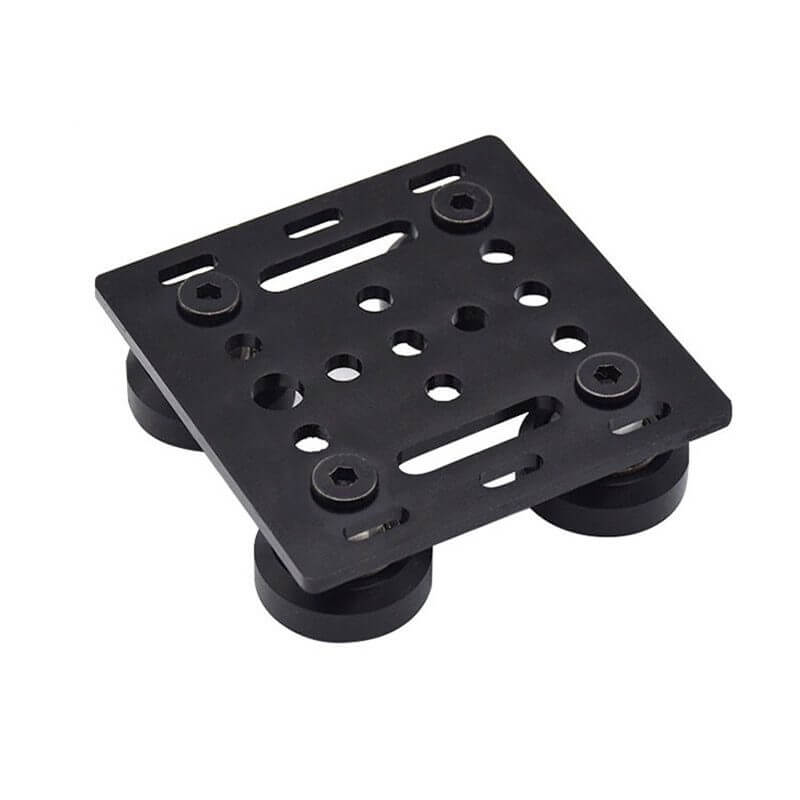

Placa deslizante o guía lineal de 4 ruedas para perfiles de aluminio V Slot 2020, te ayudara a construir un sistema de movimiento lineal ya sea para impresoras 3D o maquinas CNC, es muy fácil de utilizar ya que viene en Kit que podrás armar tú mismo. Esta placa es universal puede ser utilizada en todos los tamaños de guía lineal V-Slot de 20mm x 20mm, puede colocarse en ambos lados de la guía, también incorpora ranuras para pasar bandas dentadas ya se de 6mm o 10mm.
ESPECIFICACIONES Y CARACTERISTICAS
- Color: Negro
- Material: Aluminio 6061-T5
- Acabado: Cepillado y Anodizado
- Tamaño de la placa: 65 x 65mm (2,5 x 2,5 ”)
- Grosor: 3mm (1/8 “)
- Resistencia a la tracción del Ultimate de al menos 190 MPa (28.000 psi)
- Para riel de ranura en V, CNC DIY y otros sistemas.
- Montaje rápido del sistema de movimiento
- Las ranuras plegables permiten un fácil roscado de la correa
- Adecuado para perfil de aluminio con ranura de 2020 V
- Fácil de instalar
- Larga vida útil y duradera
Incluye:
- Placa de aluminio 1pcs
- Ruedas Delrin Mini V 4pcs
- Espaciador de aluminio 7mm de Alto 2pcs
- Espaciador excéntrico 6mm de Alto 2pcs

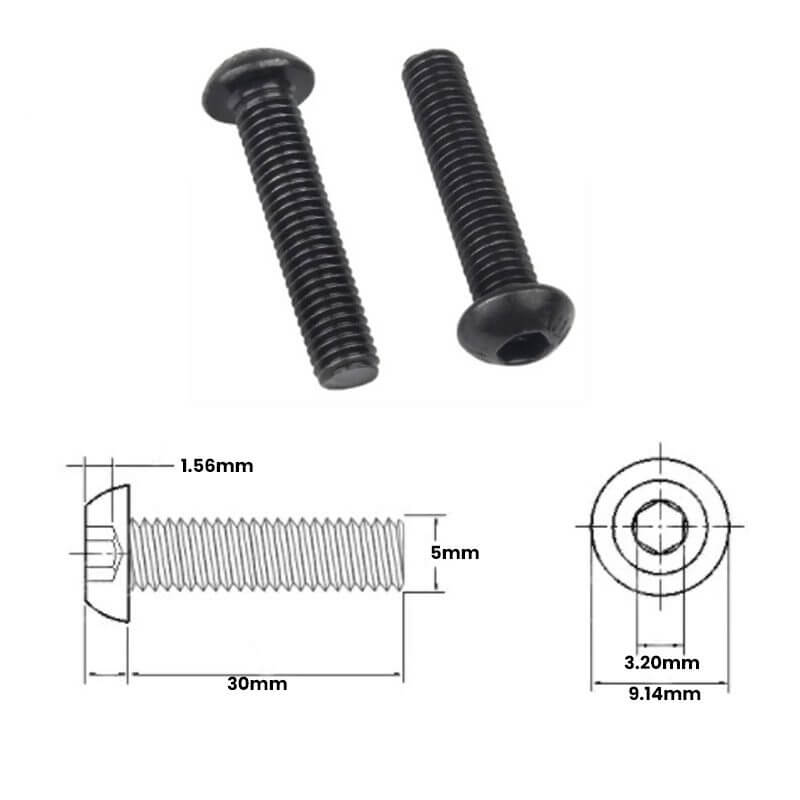

- 4 Tornillos M5 x 30mm
- 4 Tuercas de métrica M5
- 2 Arandelas 1mm de grosor
DOCUMENTACION Y RECURSOS

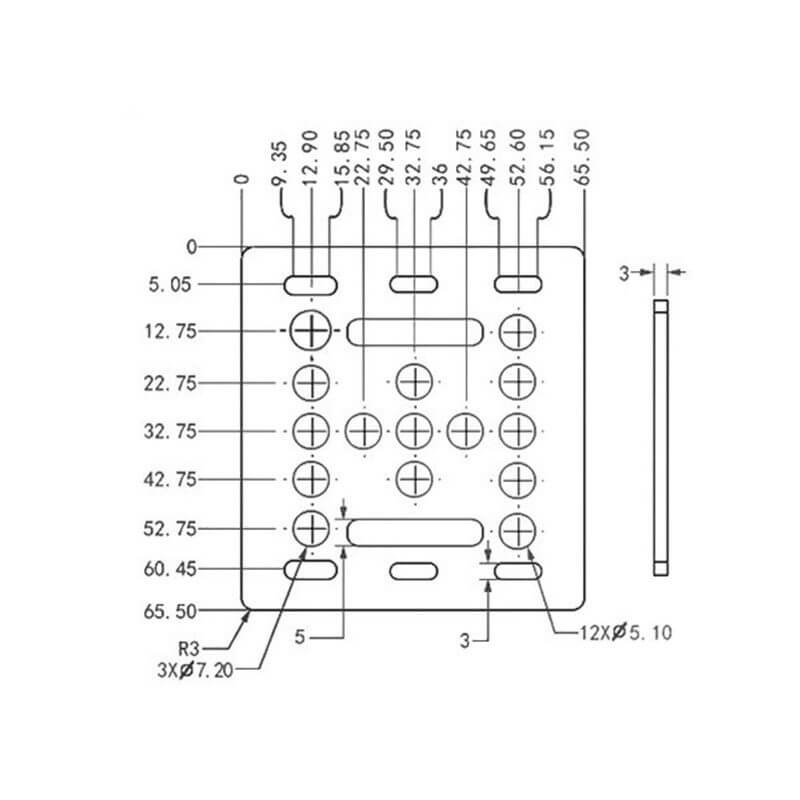

Dimensiones
INFORMACIÓN ADICIONAL
Guía de armado

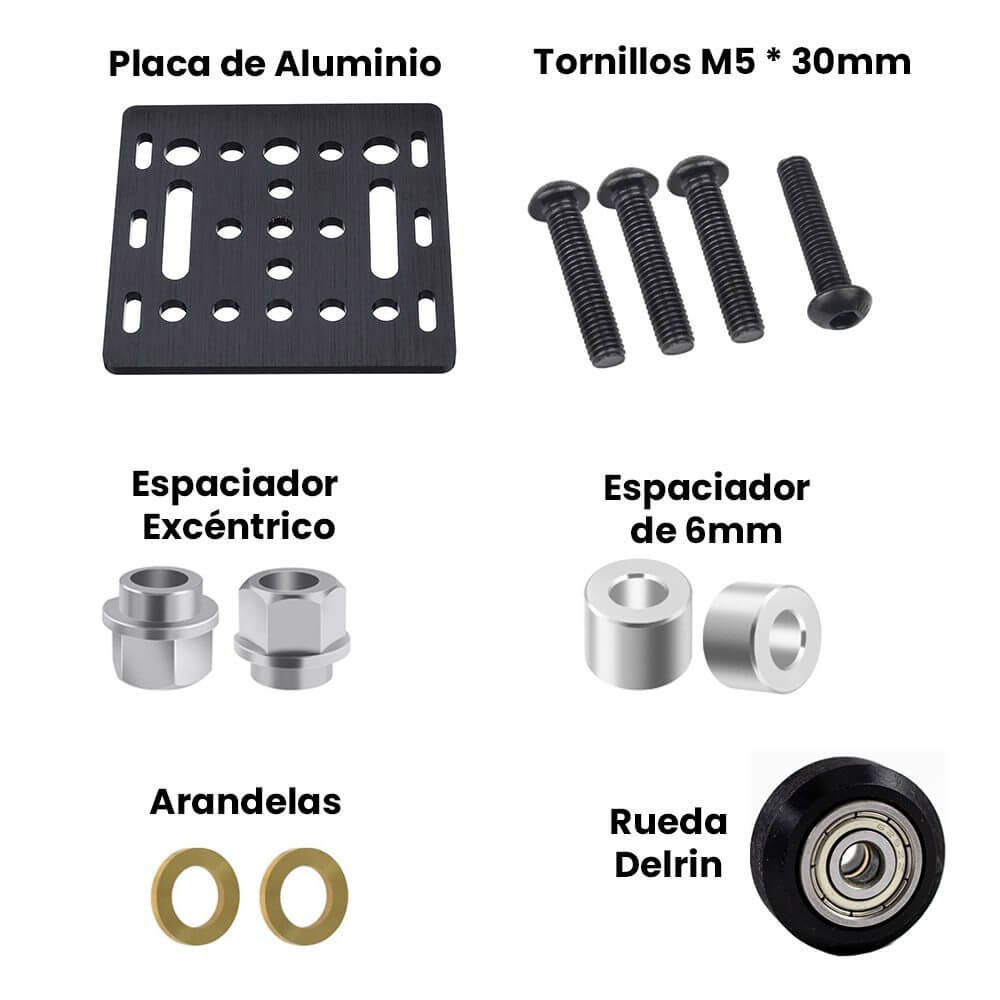

Para armar esta placa primero debes identificar cada uno de los elemento que tienen, en la siguiente imagen te facilitara su identificación:

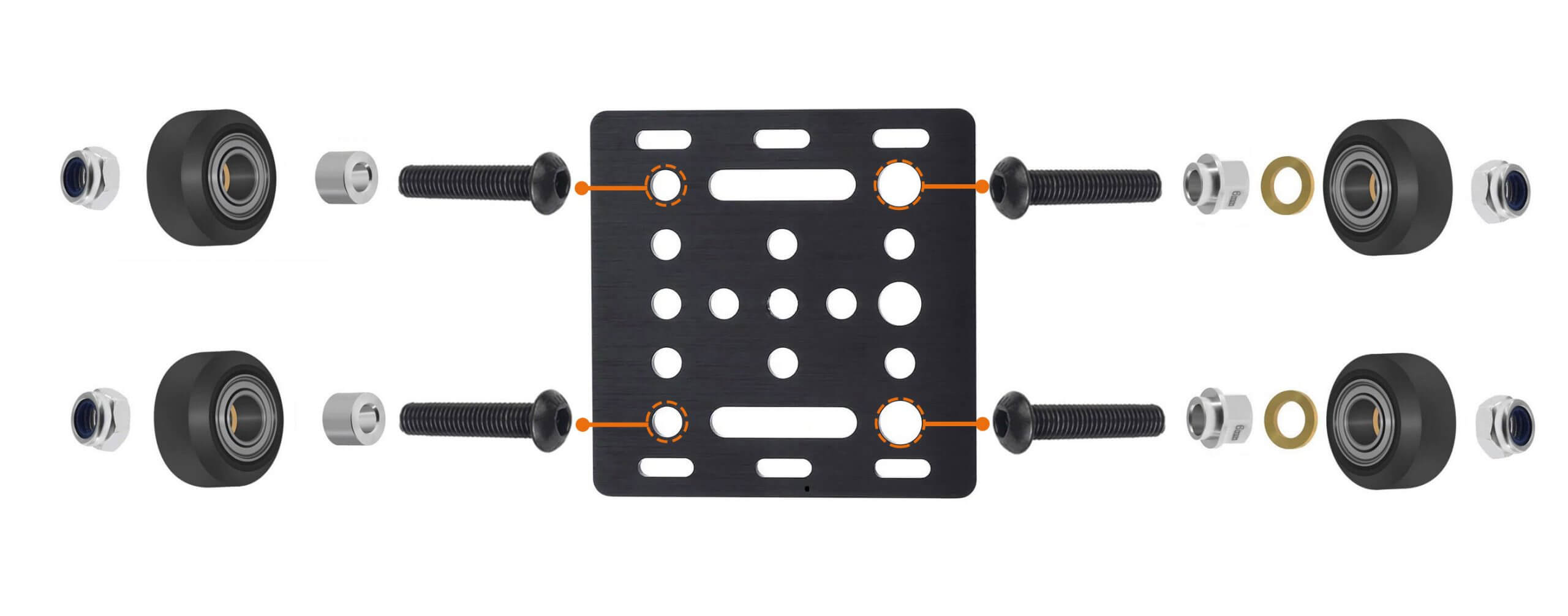

Para armar la placa deslizante de 4 ruedas, necesitaras una llave allen de 3mm y unas pinzas planas para realizar el ensamble, para comenzar a armar coloca los tornillos como se indica en la siguiente imagen y después integra cada uno de los elementos como se muestra a continuación:
