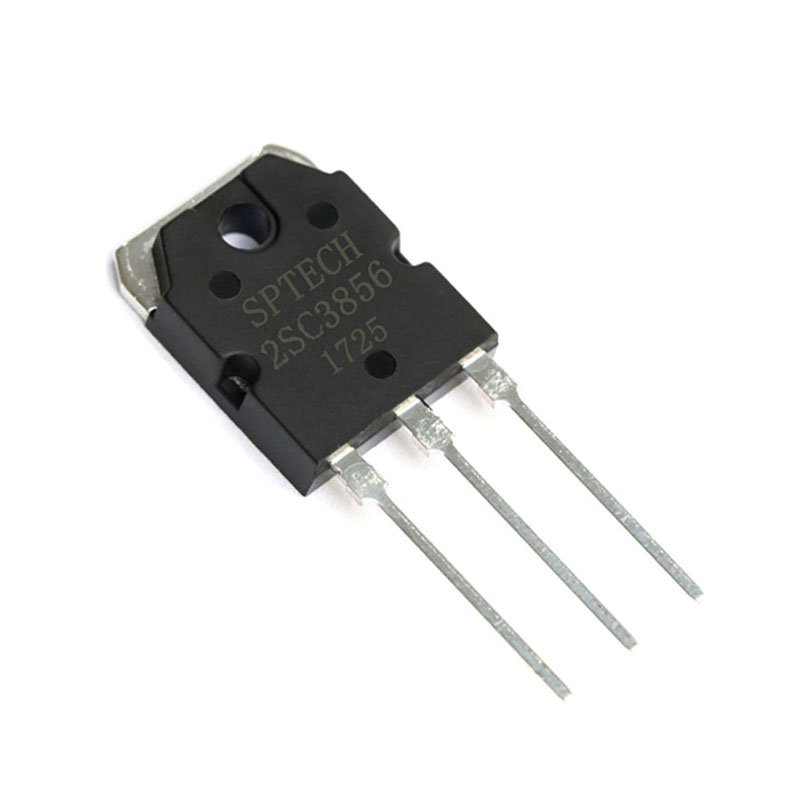

2SC3856 Transistor NPN 180V 15A

INFORMACIÓN

El 2SC3856 Transistor NPN 180V 15A  esta diseñado para amplificación de alta potencia , cuenta con un voltaje colector-emisor mínimo de 180V a una corriente máxima de colector 15A. El complemento del 2SC3856, el transistor 2SA1492, suele utilizarse junto con él en aplicaciones que requieren un par de transistores complementarios (uno NPN y otro PNP) para conseguir una respuesta simétrica en la amplificación de señales en circuitos de audio, entre otras aplicaciones.

El 2SC3856 Transistor NPN es ideal para etapas amplificadores de potencia de salida de 100W, mejorando la calidad y rendimiento de sonido. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: 2SC3856
• Encapsulado: TO-3PN
• Tipo: NPN
• Voltaje:
  • VCEO: 180 V
  • VCBO: 200 V
  •  VEBO :   6V
• Corriente:
  • IC: 15A
  • IB: 4 A
  • ICBO: 100 uA
• Potencia : 100 W
• Disipación total del dispositivo (Pc): 130 W
• Frecuencia de Transición: 20MHz
• Montaje: THT
• Pines: 3
• Temperatura de trabajo: -55°C a 150°C
• Dimensiones: 15.60 x 40.65mm
• Peso: 4.88 g

SUSTITUTO

• Similares: NTE2328,2SC3280,2SC3280-O, 2SC3281,2SC3281-O, 2SC4278, 2SC4388, 2SC5200

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

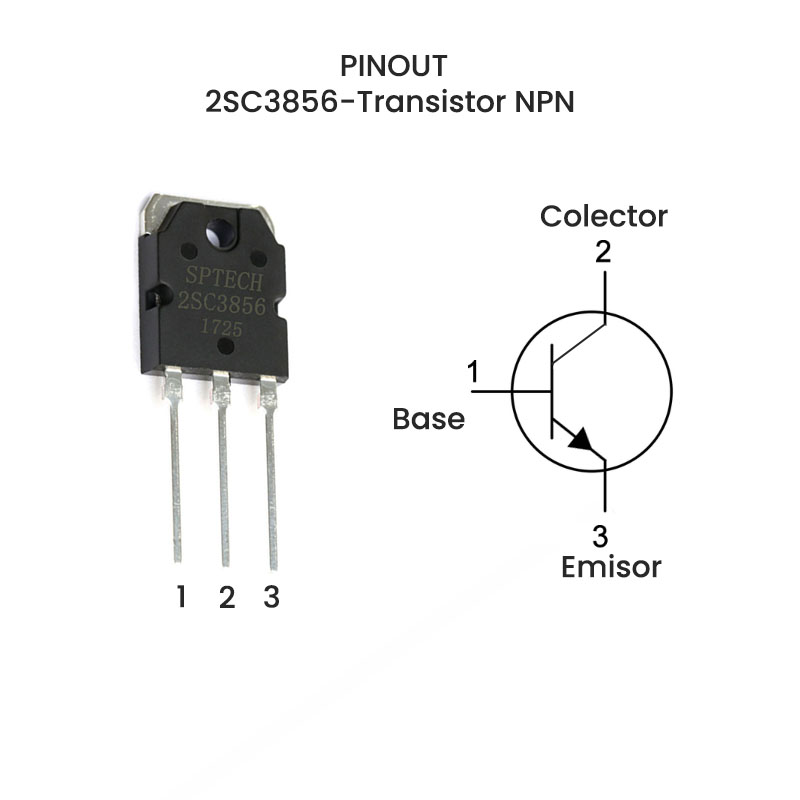

• Pinout

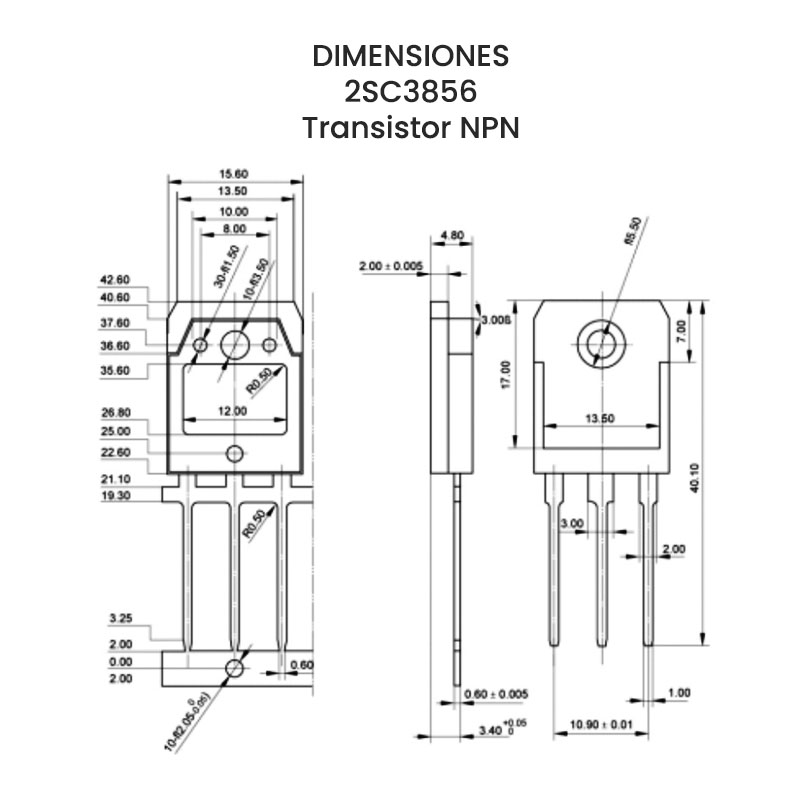

• Dimensiones

INFORMACIÓN ADICIONAL

• El 2SC3856 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
• Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
• Para un rendimiento de larga duración, opere el transistor 2SC3856 un 20 % por debajo de sus clasificaciones máximas absolutas.

ENLACES EXTERNOS

• 2SC3856 NPN Power Transistor – Video
