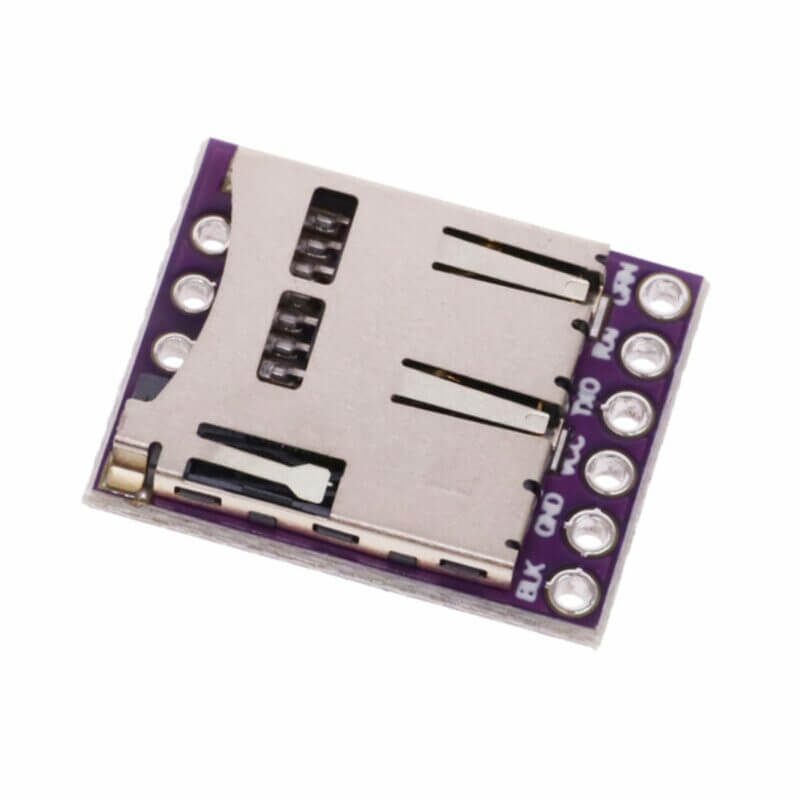

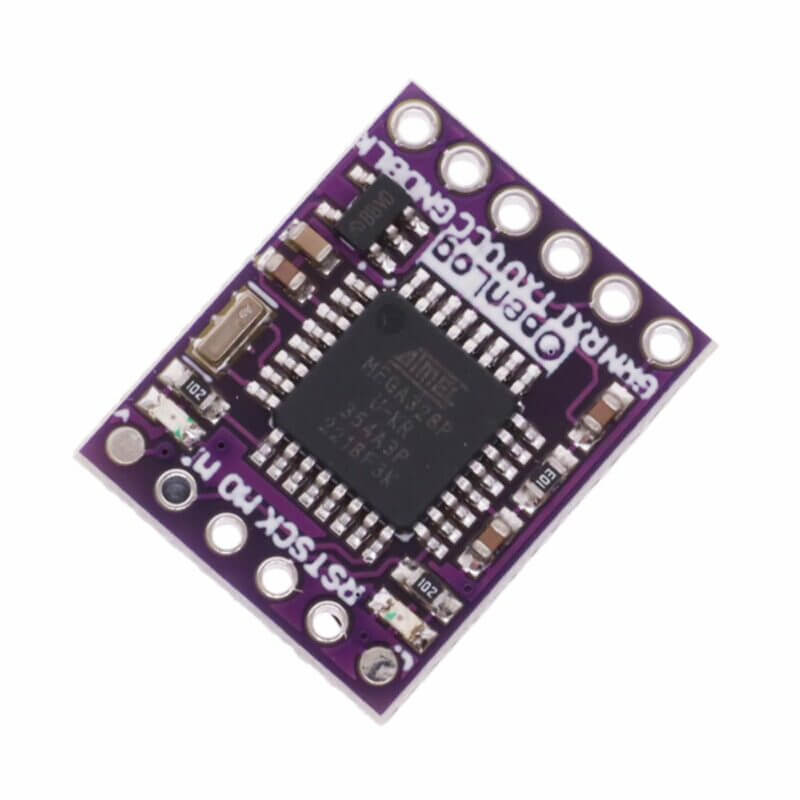

OpenLog ATmega328 Micro SD Grabadora de Datos

INFORMACIÓN

El Micro SD Openlog funciona para registro o grabadora de grandes cantidades de datos de código abierto como: Naze32 F3, Blackbox, ATmega328. En un buffer de 512 bytes a una velocidad de 115200bps  gracias al microcontrolador ATmega328 a 16MHZ, actuando como “caja negra” mediante conexión en serie y tarjeta microSD con capacidad hasta 64GB en archivos tipo FAT16 o FAT32.

El Micro SD Openlog es útil para almacenar datos con fines de muestreo o depuración para conexión directa con Arduino Pro y Pro Mini 5V/16MHZ o con convertidores USB – FTDI .

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje de Alimentación:  3.3 V a 12 V, recomendable de 3.3V a 5V
• Tarjetas: MicroSD  FAT16/32 hasta 64 GB
• Tasa de Baudios: Ajustable , recomendable 115200 bps
• Interfaz: UART /SPI
• Consumo de Corriente:
  • 2mA Inactivo
  • 6mA a Velocidad máxima de grabación
• Dimensiones :15.7 x 19.6 mm

DOCUMENTACIÓN Y RECURSOS

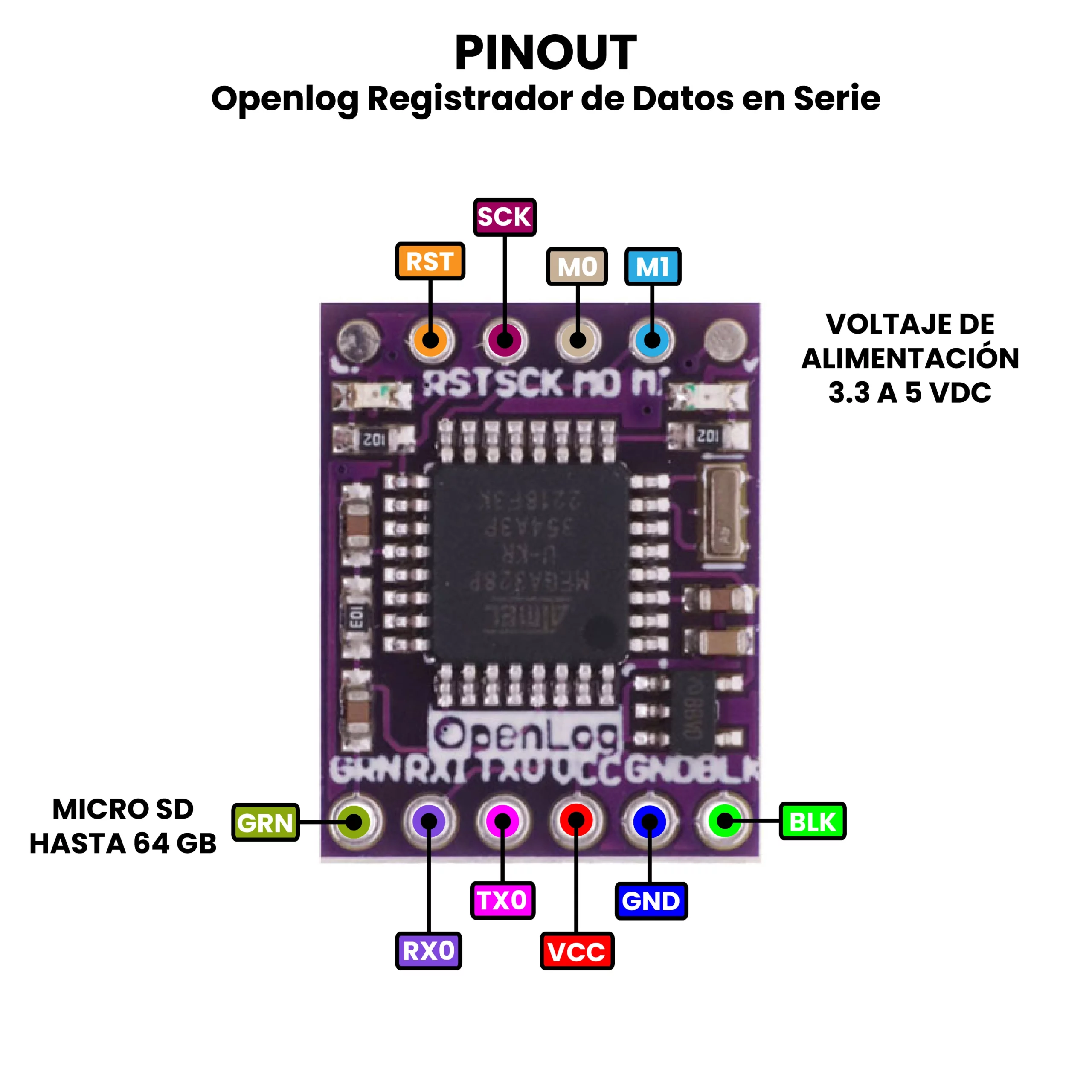

• Pinout

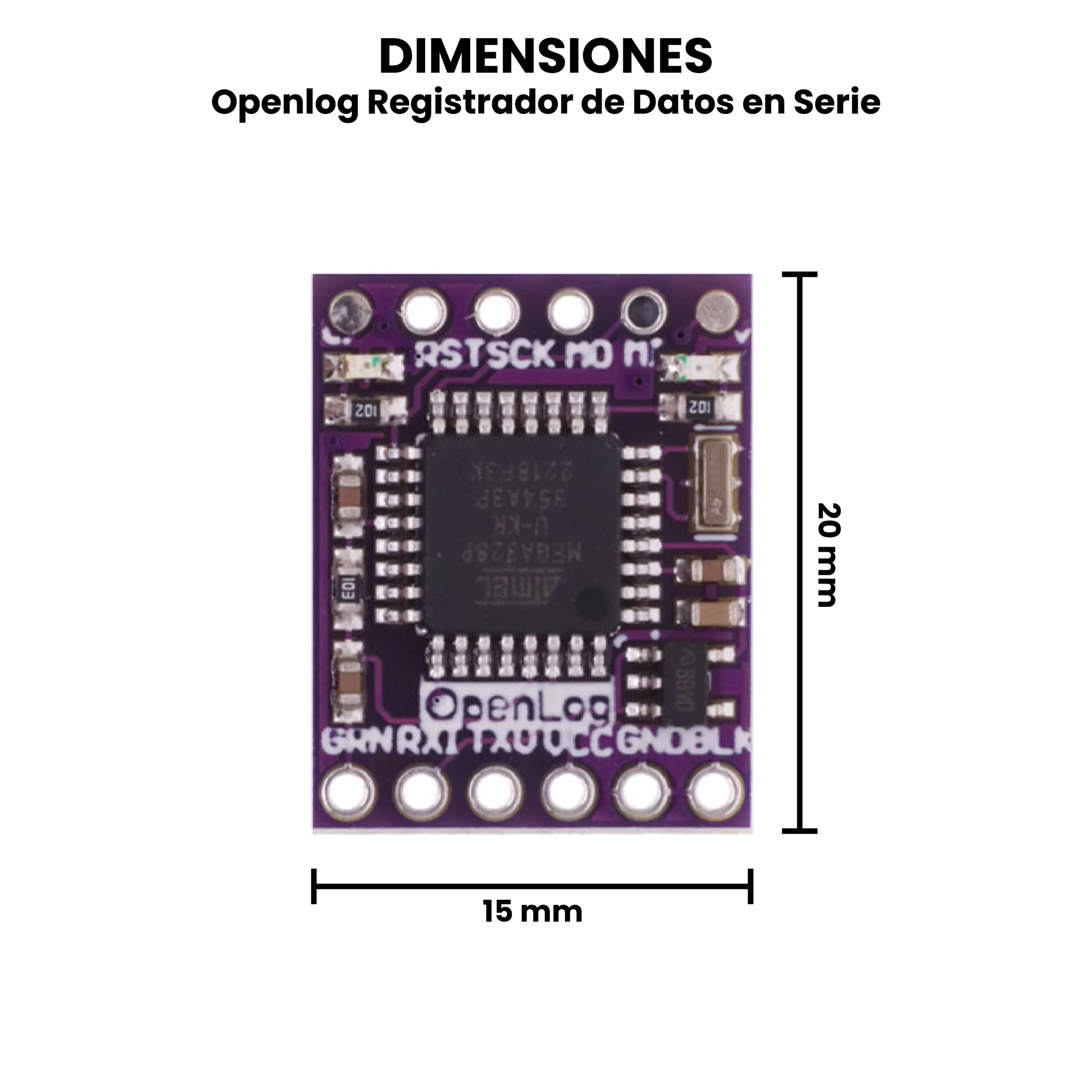

• Dimensiones
• OpenLong Guide for Sparkfun
• Libreria – Github
• Conexiónes

INFORMACIÓN ADICIONAL

Recomendaciones de Uso

• RXI es un pin de entrada en OpenLog.
• Esta placa está diseñada para acoplarse directamente a Arduino Pro y Pro Mini, mediante los pines UART.
• Para conectar OpenLog a un FTDI básico, deberá cambiar líneas TX y RX entre placas.
• Después de encenderse por primera vez en la tarjeta de memoria, se generará el archivo figtxt en la tarjeta de memoria, que reemplaza la tasa de baudios del puerto serial.
• La última versión del firmware (incluida con esta placa) no se compila en Arduino 1.6.7. Deberá compilar en 1.6.5. Arduino IDE
• Los pines SPI se pueden usar para reprogramar el bootloader del ATmega328

Leds de Estado

• Led Estado 1: Es de color azul y parpadea cuando un nuevo carácter se esta recibiendo. Parpadea cuando la comunicación es la adecuada.
• Led Estado 2: Es de color verde, solamente parpadea cuando la interfaz SPI es activada. Verá que parpadea cuando OpenLog registra 512 bytes en la tarjeta microSD.
