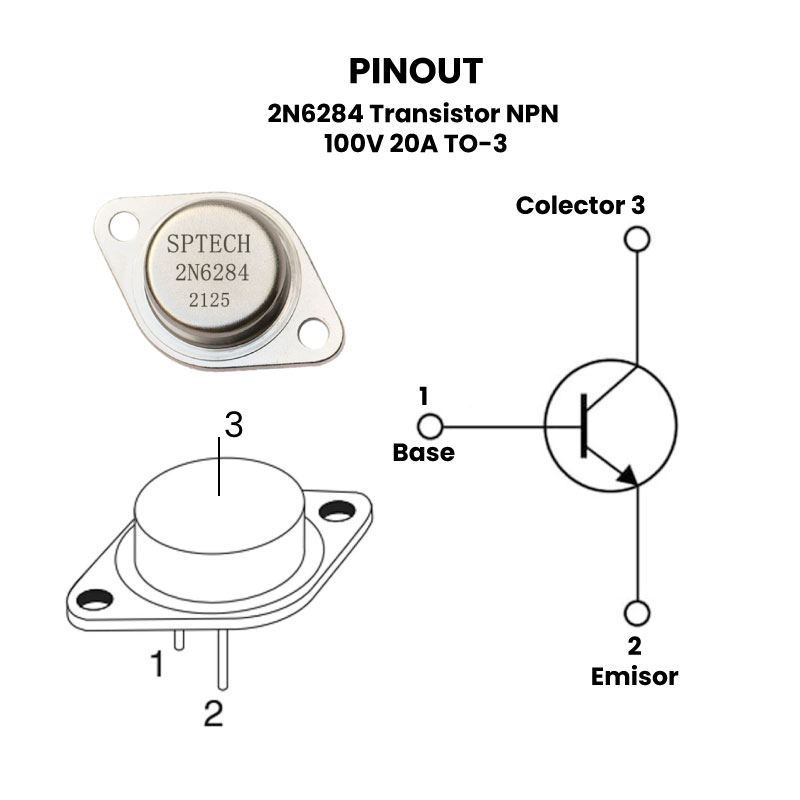

2N6284 Transistor NPN 100V 20A TO-3 pinout

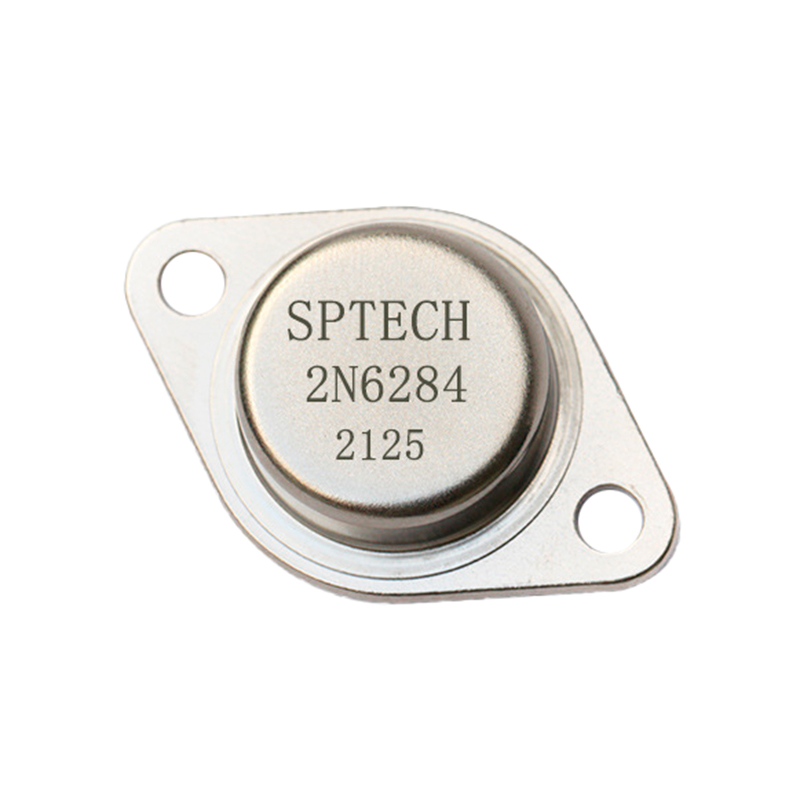

2N6284 Transistor NPN 100V 20A TO-3

Name: 2N6284 Transistor NPN 100V 20A TO-3
SKU: AR4024
Availability: InStock

El precio original era: $ 68.00.El precio actual es: $ 48.00.

99 disponibles

SKU: AR4024 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 100V, 20A, 2N6277A, 2N6284, 2N6284G, Amplificar, control, Darlington, HEPS9142, NPN, NTE251, Refacción, SPTECH, TO-3, transistor

INFORMACIÓN

El 2N6284 Transistor NPN Darlington de Potencia esta diseñado para controlar altas cargas de corriente utilizando señales de entrada de baja potencia, cuenta con un voltaje colector-emisor mínimo de 100V a una corriente máxima de colector 20A.

El 2N6284 Transistor NPN es ideal para amplificar señares débiles en aplicaciones que requieren una salida de alta potencia como el control de motores DC o paso a paso, la etapa de conmutación o regulación para controlar altas corrientes, el control de actuadores, iluminación e incluso como refacción para algunos electrodomésticos. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: 2N6284
Encapsulado: TO-3
Tipo: NPN
Voltaje:
- V_CEO: 100 V
- V_CBO: 100 V
- V_EBO: 5V
Corriente:
- I_C: 20A
- I_B: 0.5 A
Disipación total del dispositivo (Pc): 160 W
Frecuencia de Transición: 4MHz
Ganancia de corriente continua (h_fe): 750-18000
Capacitancia de Salida (C_OB): 400 pF
Montaje: THT
Pines: 2
Temperatura de Trabajo: -65°C a 150°C

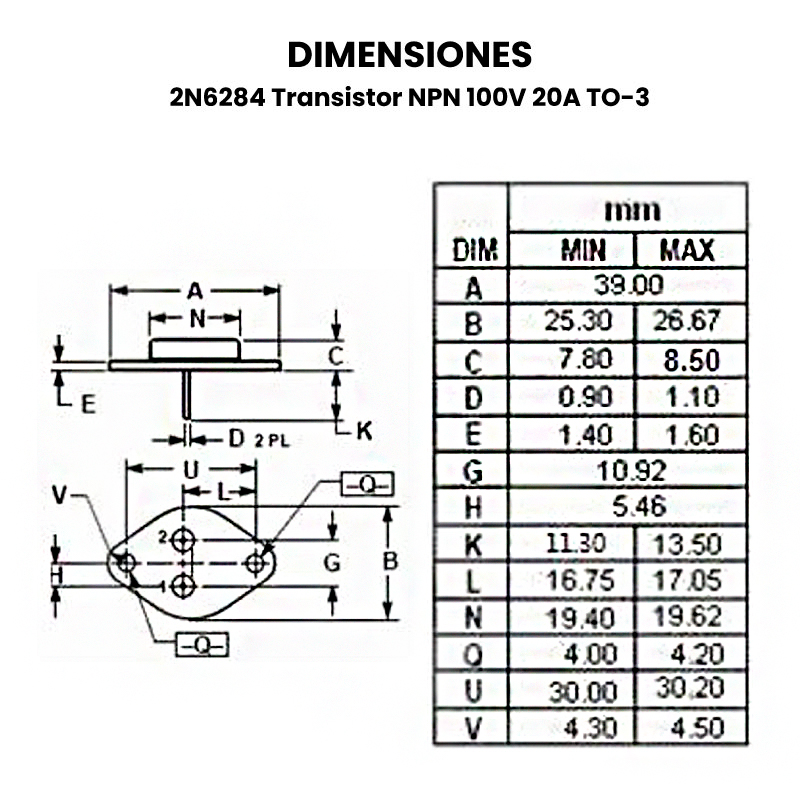

Dimensiones: 39 x 8.5mm
Peso: 11.5 g

SUSTITUTO

Similares: 2N6284G, HEPS9142, NTE251.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El 2N6284 típicamente se instala en un Buje de Aislamiento de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor 2N6284 un 20 % por debajo de sus clasificaciones máximas absolutas.
