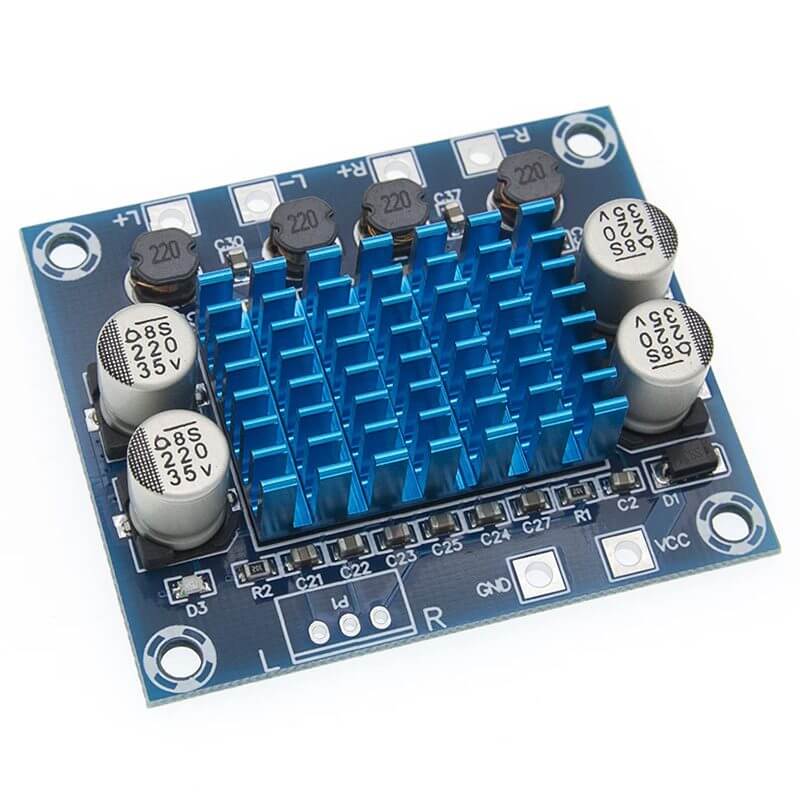

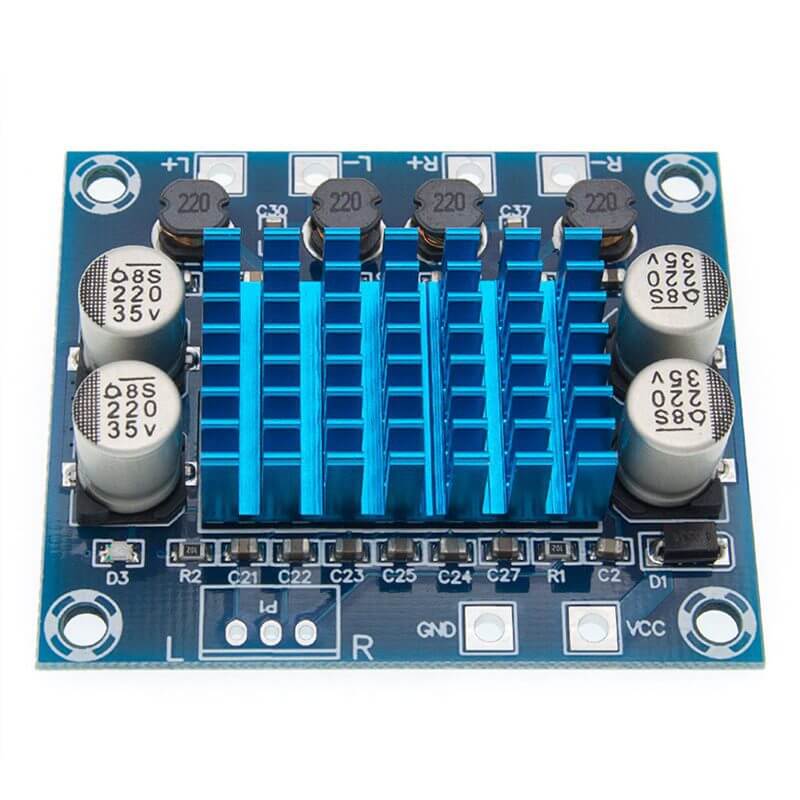

TPA3110 Amplificador de Audio XH-A232 30W

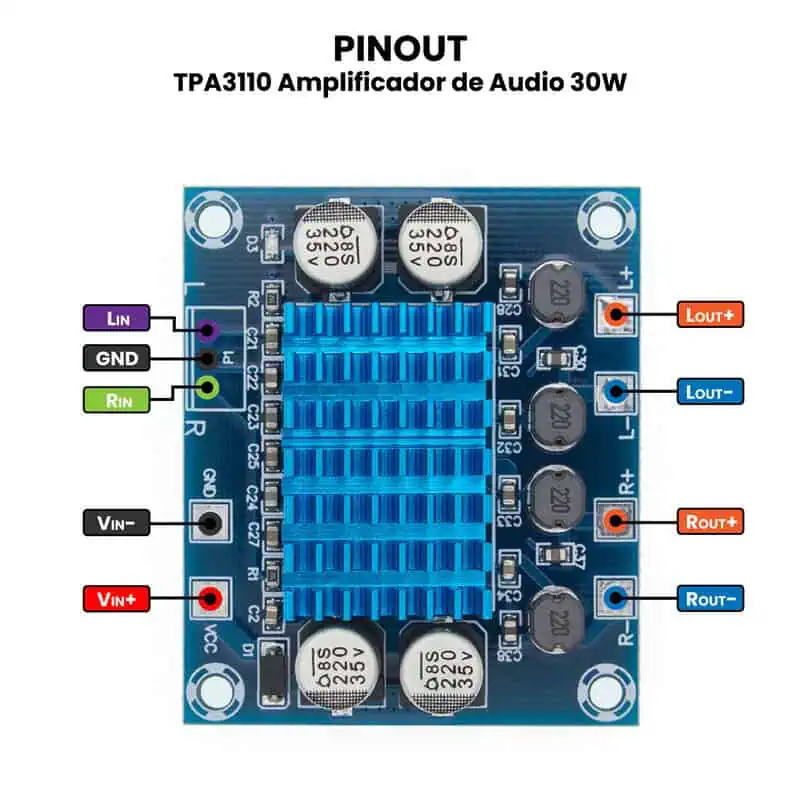

AR2909 - TPA3110 Amplificador de Audio 30W PINOUT

TPA3110 Amplificador de Audio 30W

$ 48.00

109 disponibles

CANTIDAD	PRECIO
10 piezas	$ 41.76
25 piezas	$ 37.03
35 piezas	$ 33.26

SKU: AR2909 Categorías: AUDIO, MÓDULOS Etiquetas: 2, 30W, amplificador, Amplificador de audio, Amplificadores de Audio, audio, Canales, clase D, Estéreo, miniamplificador, mp3, potencia, TPA3110, xh-a232

INFORMACIÓN

El TPA3110 Amplificador de Audio 30W es un módulo basado en el chip TPA3110D2 de Texas Instruments, diseñado para amplificar señales de audio con alta eficiencia y baja distorsión. Funciona mediante una arquitectura Clase D, la cual utiliza modulación por ancho de pulso (PWM) para conmutar rápidamente los transistores internos, reduciendo las pérdidas de energía y generando una amplificación potente con mínima generación de calor. Este módulo puede ofrecer hasta 30 vatios de potencia de salida (15W por canal en configuración estéreo). Su funcionamiento requiere una fuente de alimentación de 8 V a 26 V, y una señal de entrada de audio que se amplifica proporcionalmente para obtener un sonido claro, potente y eficiente energéticamente.

El TPA3110 Amplificador de Audio 30W se utiliza principalmente en proyectos donde se requiere amplificar señales de audio de manera eficiente y con buena calidad de sonido. Entre sus usos y aplicaciones destacan los sistemas de sonido portátiles, altavoces Bluetooth, radios DIY, prototipos de audio y proyectos educativos que involucren procesamiento o reproducción de sonido. Gracias a su bajo consumo y fácil conexión, es compatible con tarjetas de desarrollo como Arduino, ESP32, Raspberry Pi, STM32 y otras plataformas de microcontroladores, permitiendo integrarse fácilmente en proyectos que generen o procesen señales de audio. Además, su tamaño compacto y su alta eficiencia lo hacen ideal para aplicaciones donde el espacio y la energía son limitados, sin sacrificar la potencia ni la claridad del sonido.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: XH-A232.
Tipo de Amplificador: Clase D.
Chip: TPA3110.
Voltaje de funcionamiento: 8 – 26 VDC.
Corriente Máxima: 3 A.
Número de Canales: 2.
Impedancia de Salida: 4 Ω / 8 Ω.
Potencia:
- Hasta 30 W por canal a 8 Ω y 24 V.
- Hasta 30 W por canal a 4 Ω y 16 V.

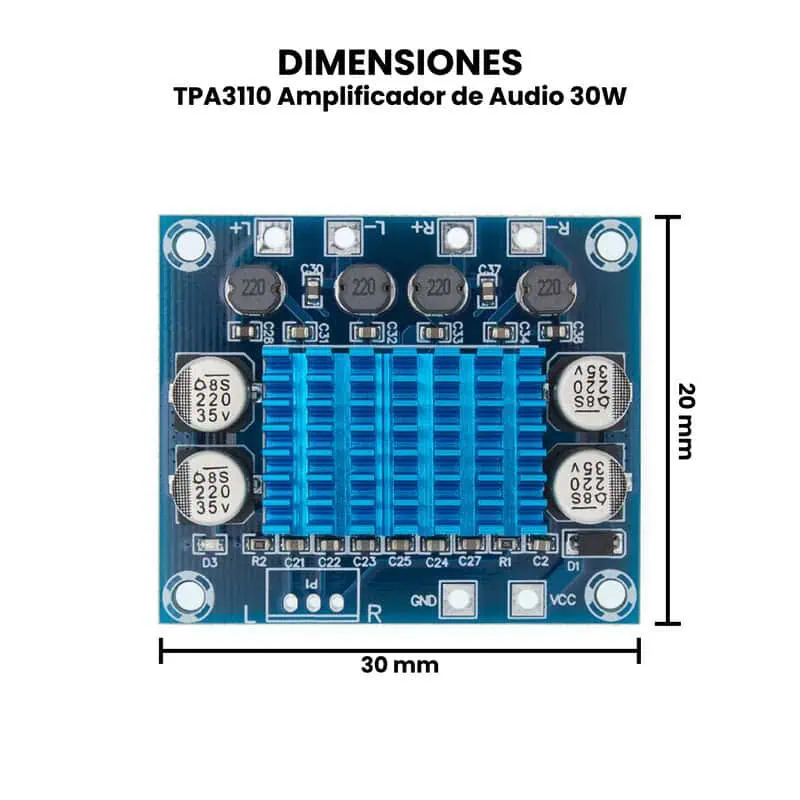

Dimensiones: 30 mm x 20 mm x 10 mm.
Peso: 21.2 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

Amplificadores Clase D.

En el caso del Amplificador de Doble Potencia, PAM8610 es un tipo clase D que convierte la entrada analógica en una forma de onda PWM para activar o desactivar por completo los interruptores con transistor de efecto de campo (FET). Cuando uno de los FET está encendido, la corriente que lo atraviesa es alta, pero el voltaje es muy bajo. Del mismo modo, cuando el FET está apagado, el voltaje a través de este es alto, pero la corriente es prácticamente igual a cero. En este punto no hay disipación de potencia, excepto en las transiciones de estado, es decir, cuando hay transiciones entre el estado de encendido y apagado.

Diagrama de Bloques del Amplificador Clase D

El beneficio clave del amplificador clase D es su alta eficiencia de aproximadamente 90 %, ofreciendo pérdidas bajas y una eficiencia de muy alta potencia.
