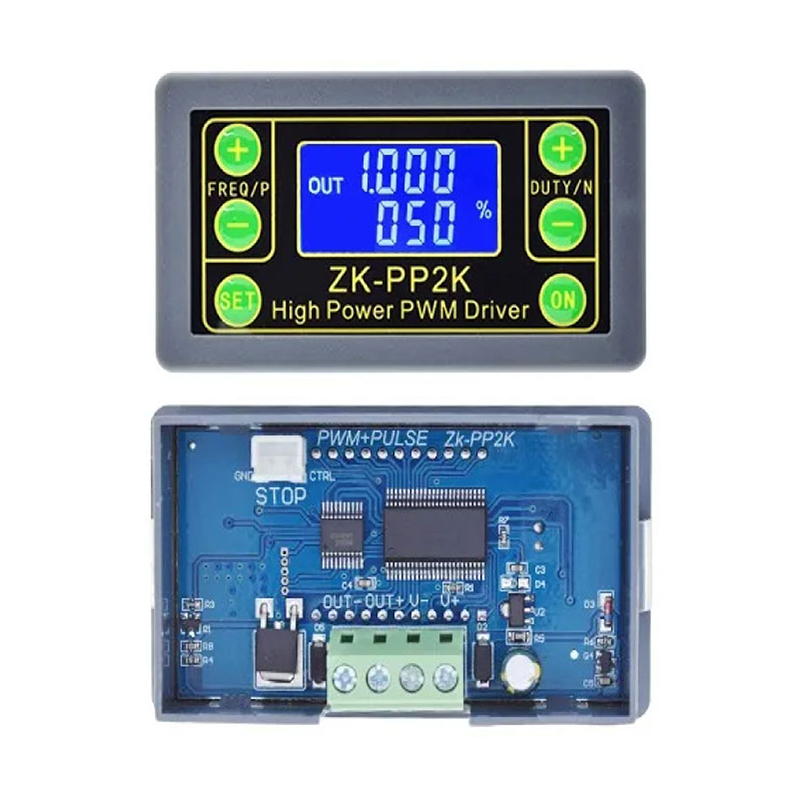

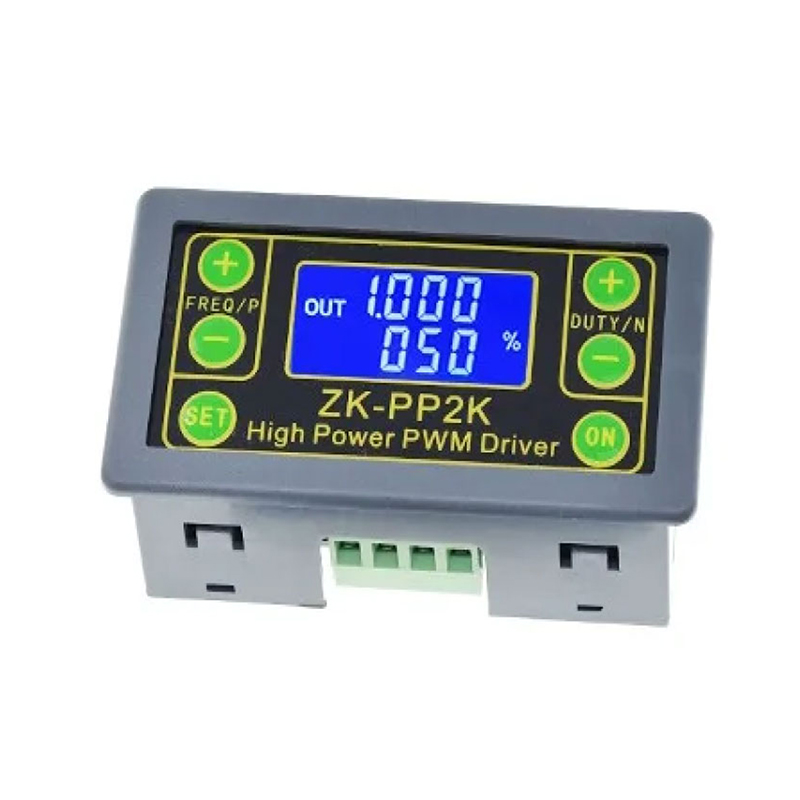

ZK-PP2K Controlador De Velocidad PWM 1Hz-150KHz 3.3-30V

INFORMACIÓN

El ZK-PP2K Controlador de Velocidad PWM 1Hz-150KHz 3.3-30V es un generador de señal PWM (modulación por ancho de pulso) diseñado para controlar la velocidad de motores de corriente continua, la intensidad de luces LED o la frecuencia de señales electrónicas en proyectos de automatización. Funciona variando el ciclo de trabajo (duty cycle) de una señal cuadrada, lo que permite ajustar la potencia entregada a una carga sin cambiar el voltaje de alimentación. Este módulo puede generar señales desde 1 Hz hasta 150 kHz y opera con tensiones de 3.3 V a 30 V, cuenta con una pantalla digital que muestra la frecuencia y el ciclo de trabajo en tiempo real, y botones para realizar ajustes precisos, facilitando así su configuración y uso en entornos experimentales o de control industrial.

El ZK-PP2K Controlador de Velocidad PWM 1Hz-150KHz 3.3-30V tiene una amplia variedad de usos y aplicaciones tanto en proyectos electrónicos como industriales. Se utiliza principalmente para regular la velocidad de motores de corriente continua (DC), controlar la intensidad de iluminación LED, ajustar la potencia de calentadores o resistencias y probar circuitos que requieren señales PWM o de frecuencia variable. Además, es compatible con diversas tarjetas de desarrollo, como Arduino, ESP32, ESP8266, Raspberry Pi, STM32, y PIC, ya que puede recibir o generar señales PWM dentro de los rangos de tensión compatibles con estas plataformas, lo que lo convierte en una herramienta muy versátil para el control y la experimentación electrónica.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Modelo: ZK-PP2K.
• Tipo de señal: PWM (Modulación por Ancho de Pulso).
• Rango de frecuencia de salida: 1 Hz a 150 kHz.
• Precisión de frecuencia: ±2%.
• Resolución del ciclo de trabajo: 0.1%.
• Rango de ciclo de trabajo (duty cycle): 0% – 100% ajustable.
• Voltaje de funcionamiento: 3.3 V – 30 VDC.
• Voltaje de salida de señal: Igual al voltaje de alimentación (señal de nivel lógico).
• Corriente máxima de salida: 8 A.
• Número de pulsos: 1 a 9999 o infinito.
• Tiempo de retardo de salida: 0.000 s a 9999 s el mínimo es un 1 ms.
• Temperatura de trabajo: -20 ℃ ~ 85 ℃.
• Humedad de trabajo: 0% ~ 95% HR.
• Dimensiones: 80 mm x 45 mm x 30 mm.
• Peso: 39.6 g.

DOCUMENTACIÓN Y RECURSOS

• Datasheet

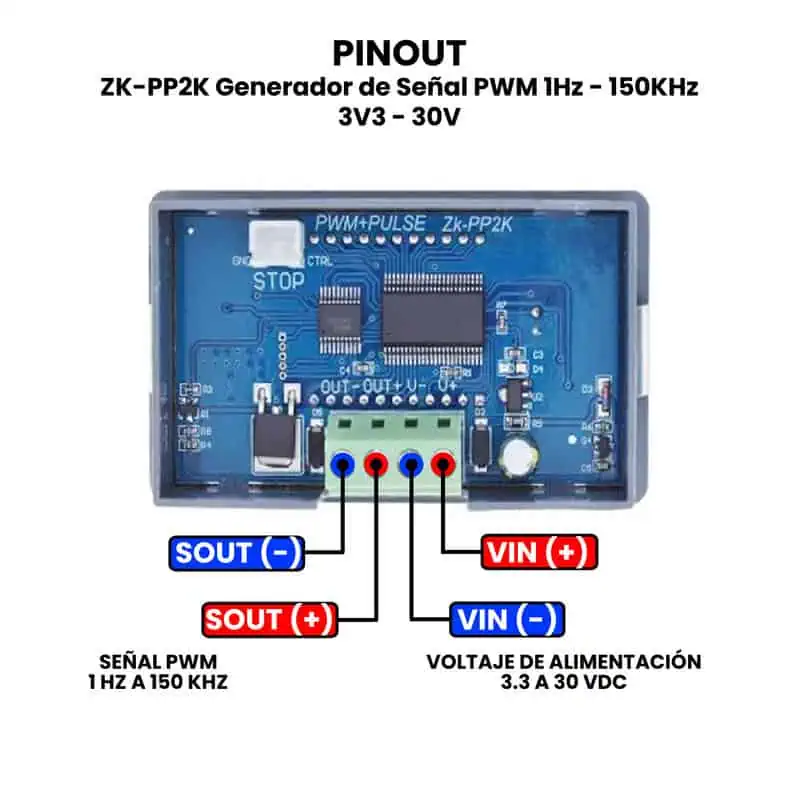

• Pinout

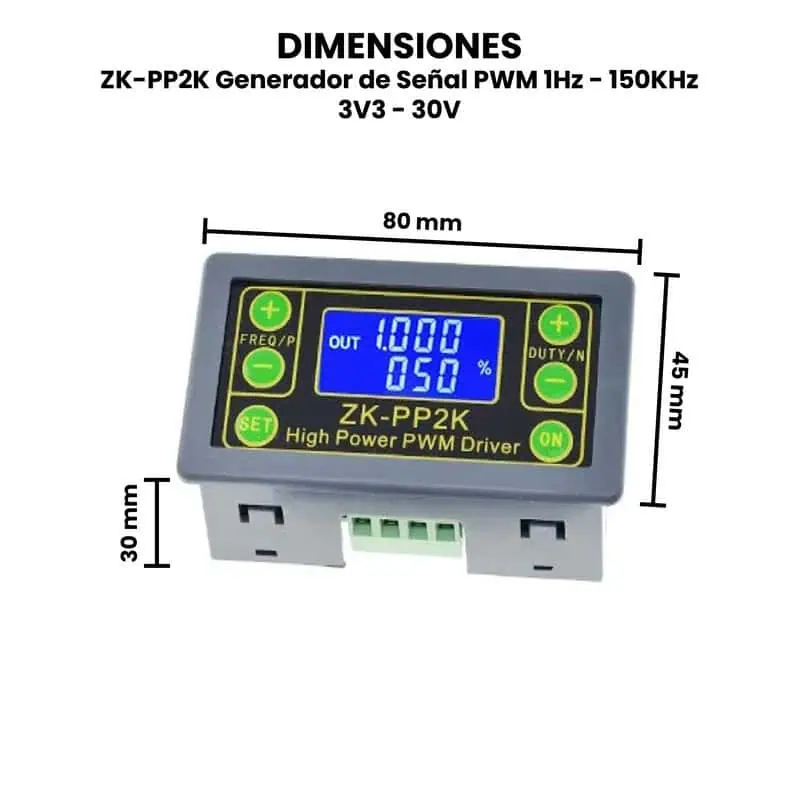

• Dimensiones

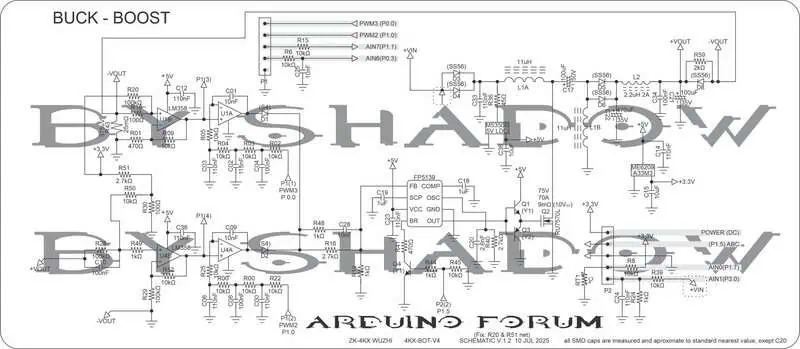

• Esquemático

INFORMACIÓN ADICIONAL

• Modo PWM.

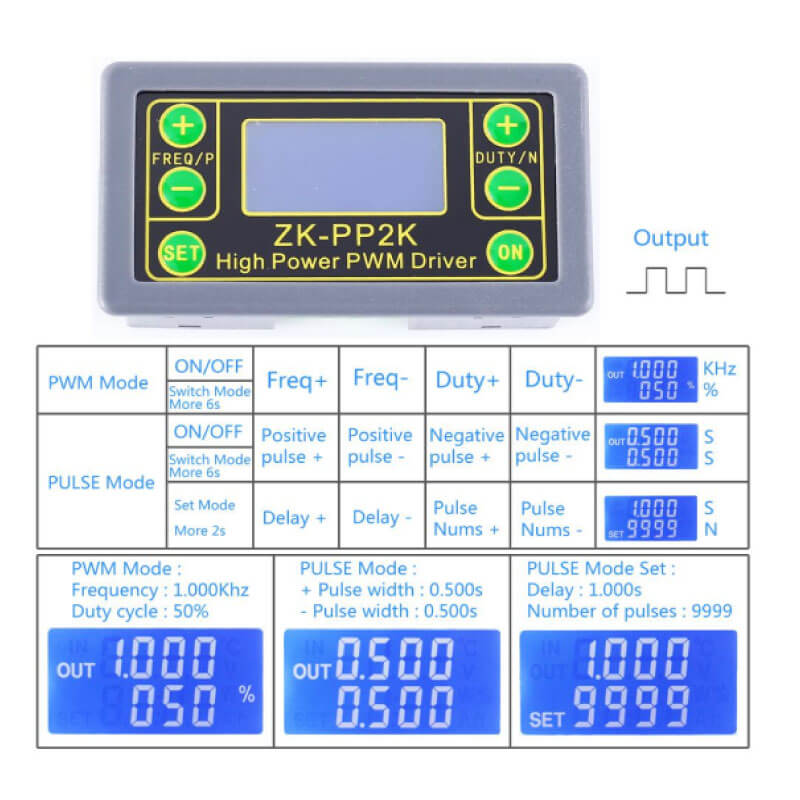

El dispositivo viene con el modo PWM de fábrica y se muestra en la pantalla en símbolo de porcentaje. Se  puede ajustar la frecuencia con los botones FREQ + y FREQ -, el ciclo de trabajo es establecido por los botones DUTY + y DUTY -. Se puede activar la salida de dispositivo oprimiendo el botón de ON, en la pantalla se muerta la marca de OUT cuando hay salida, de  lo contrario detiene la salida.

• Modo Pulso.

Si se desea poner el modo Pulso se debe oprimir el  botón de SET por 6 segundos y desaparece el símbolo de porcentaje en pantalla. Sobre la pantalla se muestra 2 cantidades, la de arriba es el ancho de pulso positivo y se modifica  con el botón P+ y P-, la de abajo es el ancho de pulso negativo y se modifica con los botones N+ y N-

• Para configurar el modo, número de pulsos y tiempo de retardo.

En el modo PULSO, presione y mantenga presionado el botón SET durante 2 segundos y luego suelte, ingrese el número de pulsos. Los botones P + y P- establecen el tiempo de retardo, N +  y los botones N- establecen el número de pulsos, el tiempo de retardo predeterminado de fábrica es 0 segundos, el número de pulsos es infinito (pantalla —-); luego presione el botón SET 2 En segundos, volverá automáticamente a la interfaz de pulso

ENLACES EXTERNOS

• Como Conectar y Configurar El Generador De Señales ZK-PP2K – Electronica LabWorks
• Energía escalar generador de pulso – Energía Escalar
• Generador de señal para probar componentes del motor – Jerome Louvet
