Kit Weevil Eye Control de luz por fotorresistencia DIY

Kit Weevil Eye Control de Luz por Fotorresistencia DIY - Imagen 5

Kit Weevil Eye Control de Luz por Fotorresistencia DIY

$ 55.00

160 disponibles

CANTIDAD	PRECIO
10 piezas	$ 47.45
25 piezas	$ 42.26
35 piezas	$ 38.09

SKU: AR4789 Categorías: DIY, KITS Etiquetas: 9013, control, DIY, Eye, Fotorresistencia, kit, luz, NPN, S9013, Weevil

INFORMACIÓN

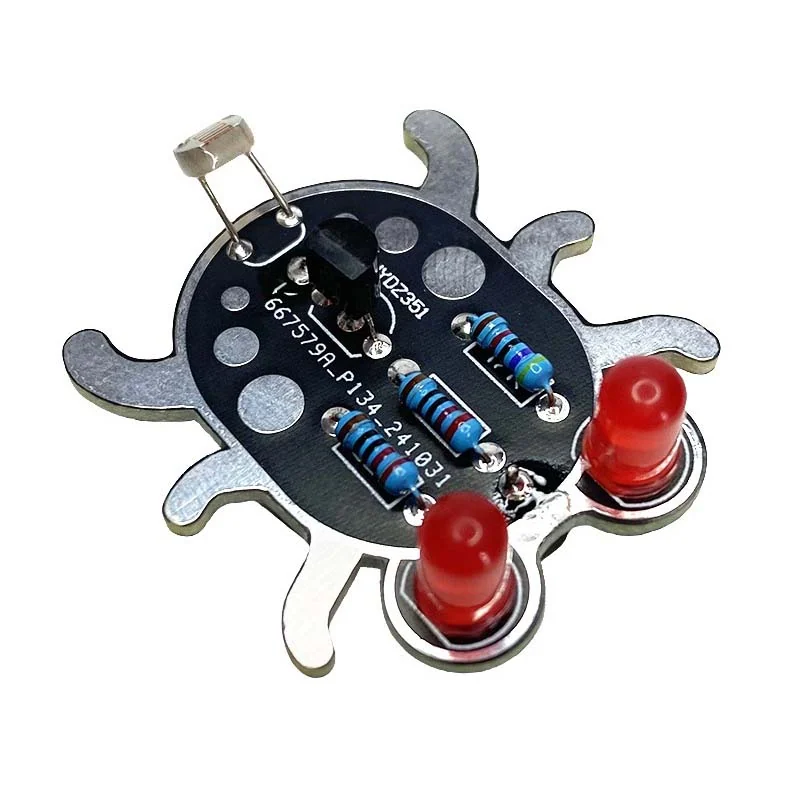

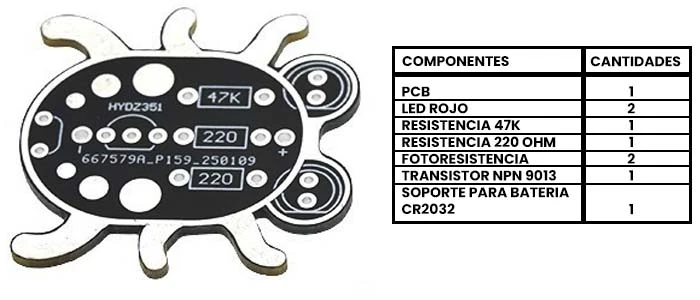

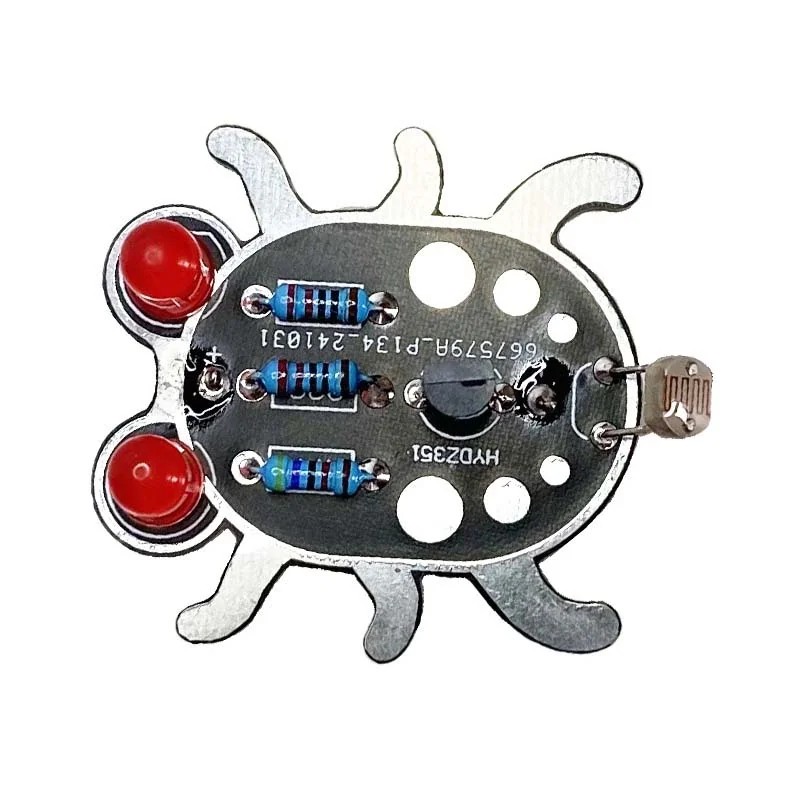

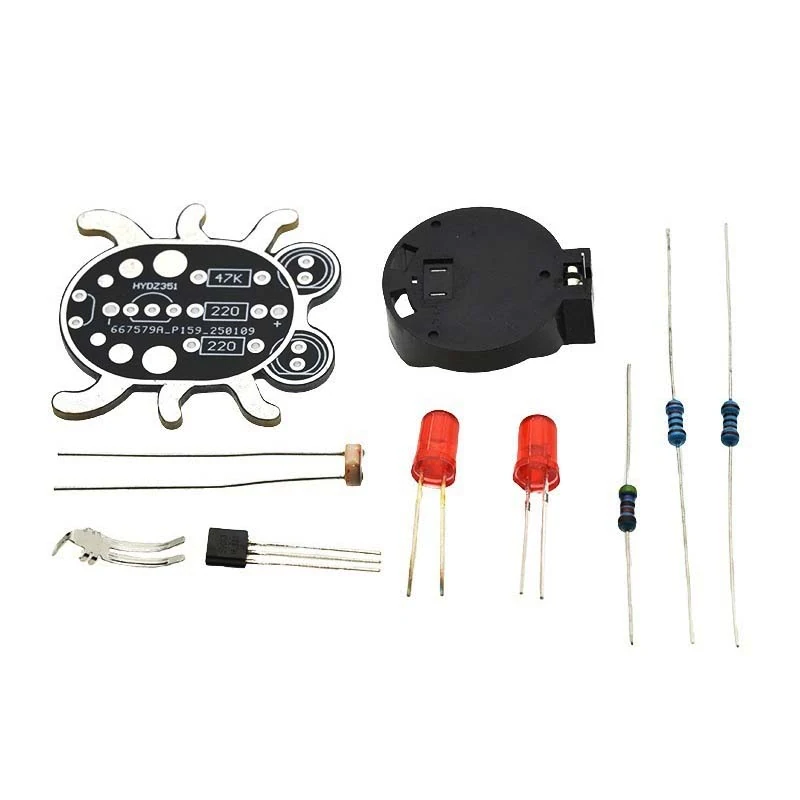

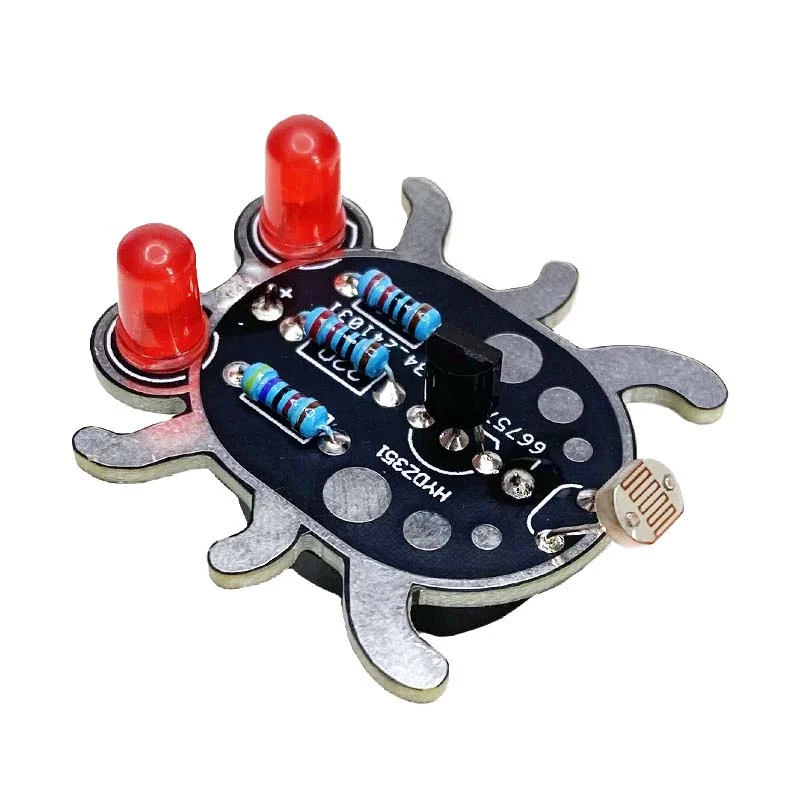

El Kit Weevil Eye Control de luz por fotorresistencia DIY es un pequeño robot con forma de insecto (un gorgojo o escarabajo) cuyos “ojos” (dos LEDs) reaccionan a la luz ambiental por medio de la fotorresistencia. Este Kit incluye una placa de circuito impreso (PCB) que tiene la forma del insecto y una serie de componentes básicos THT (resistencias, transistores, LEDs y una fotorresistencia) que tú mismo debes soldar.

El Kit Weevil Eye es útil para aprender a soldar y entender principios básicos como el funcionamiento de una fotorresistencia y su sensibilidad a la luz, ya que permanecerá los leds apagados si detecta el sensor luz y en el caso de que detecte obscuridad encenderán los ojos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Kit Control de Luz por Fotorresistencia
Transistor equivalente: 2N3904
Voltaje de alimentación: Batería CR2032 (no incluida)

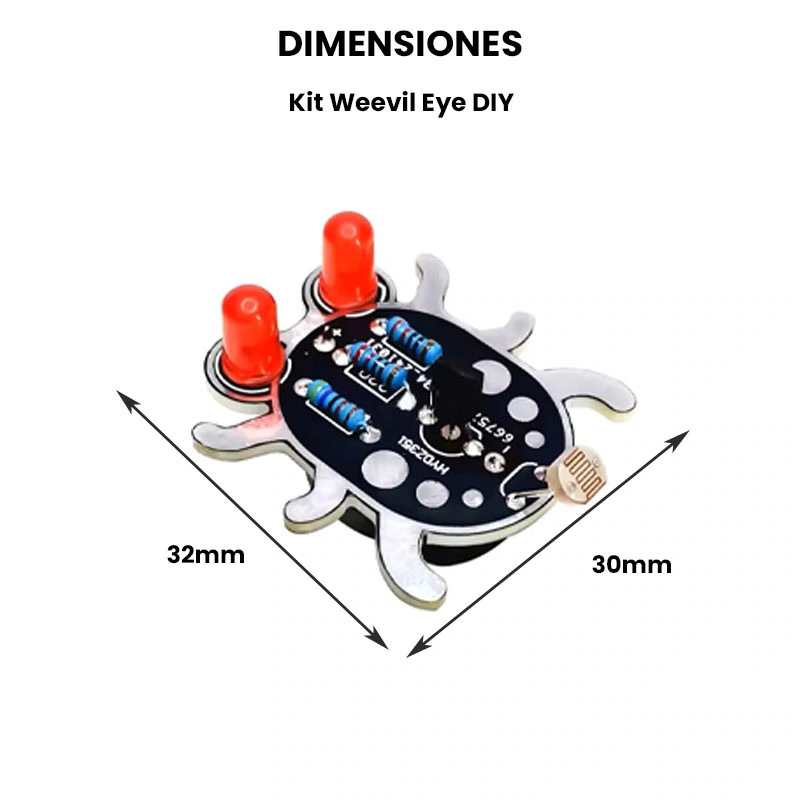

Dimensiones: 32mm x 30mm
Peso: 6 g

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Cómo funciona el Kit Weevil Eye?

Cuando la fotorresistencia detecta oscuridad, le envía una señal eléctrica a la base del transistor. El transistor se “abre” y permite que pase la corriente desde la batería hacia los LEDs, encendiéndolos. Es decir, el transistor actúa como interruptor y la fotorresistencia cambia su valor según la luz que recibe. Si hay mucha luz, su resistencia baja; si está oscuro, su resistencia sube.

Recomendaciones de soldado, componentes y ubicación en la PCB

La mayoría de los fallos ocurren aquí. Asegúrate de respetar la orientación:

LED: Tienen polaridad.
- Pata larga (+): Va en el orificio marcado con “+” o el pad cuadrado
- Pata corta (-): Va al negativo (comúnmente el lado sombreado en la placa).
Transistor (9013): Alinea la cara plana del componente con la línea plana dibujada en la placa.

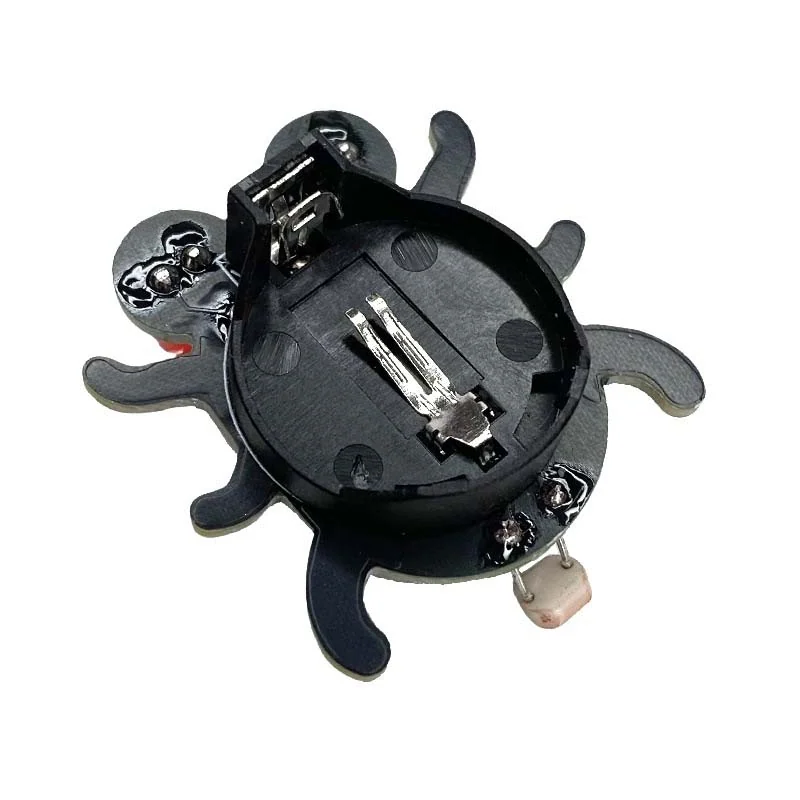

Polaridad del soporte para la batería: El soporte y la serigrafía de la PCB deben coincidir, si notas que el círculo de la serigrafía es muy notorio; muy probablemente que estás colocando erróneamente el soporte.
