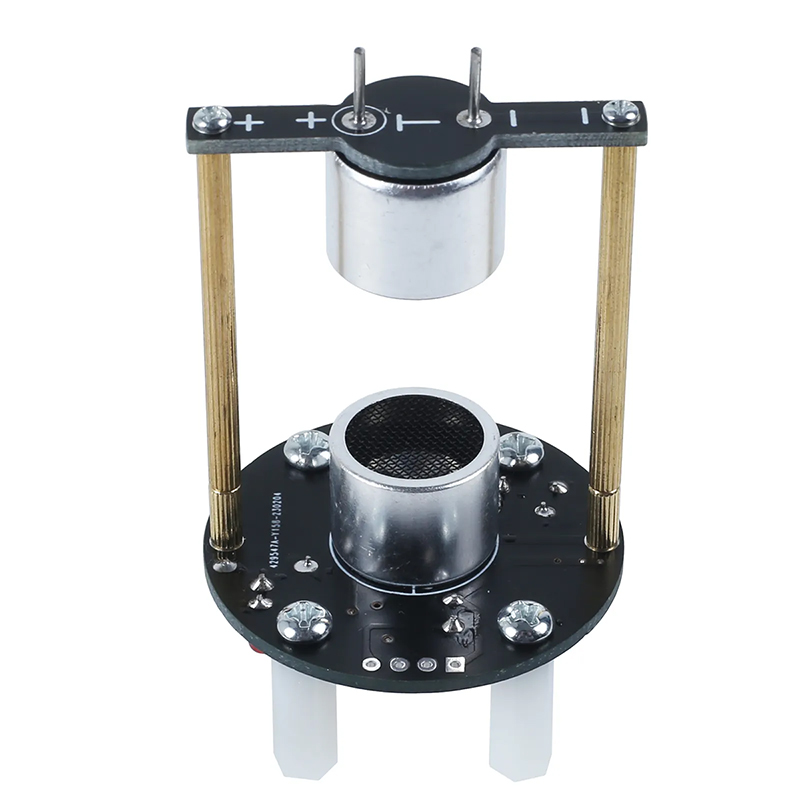

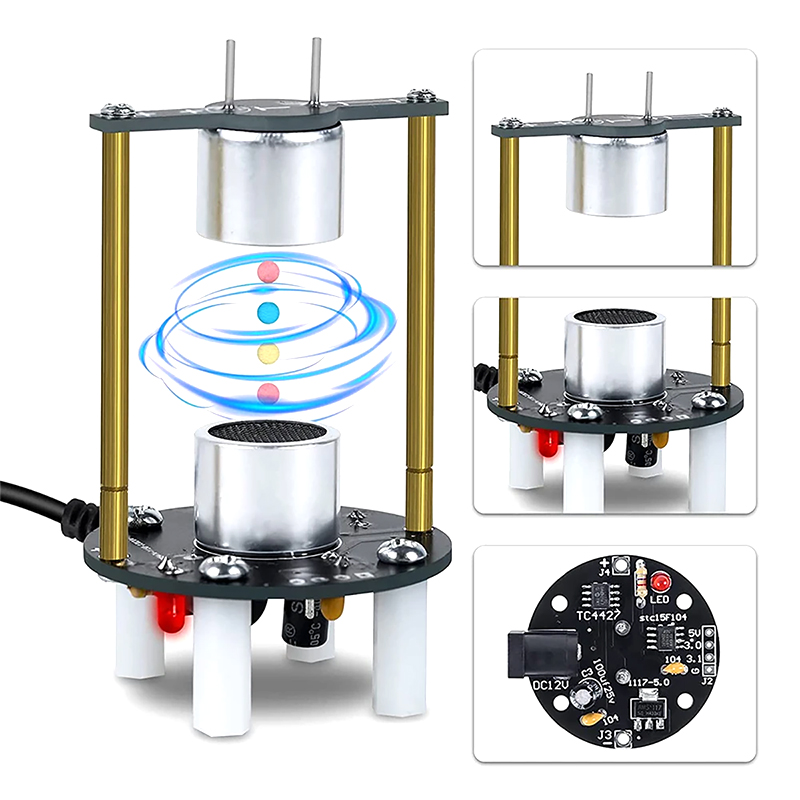

Kit Levitador Ultrasónico 12V DC 40KHz

INFORMACIÓN

El kit levitador ultrasónico 12V DC 40KHz te permitirá construir tu propio mini levitador de objetos pequeños y livianos. Este kit está diseñado para entusiastas de la electrónica, estudiantes y curiosos que deseen explorar la levitación mediante ondas ultrasónicas.

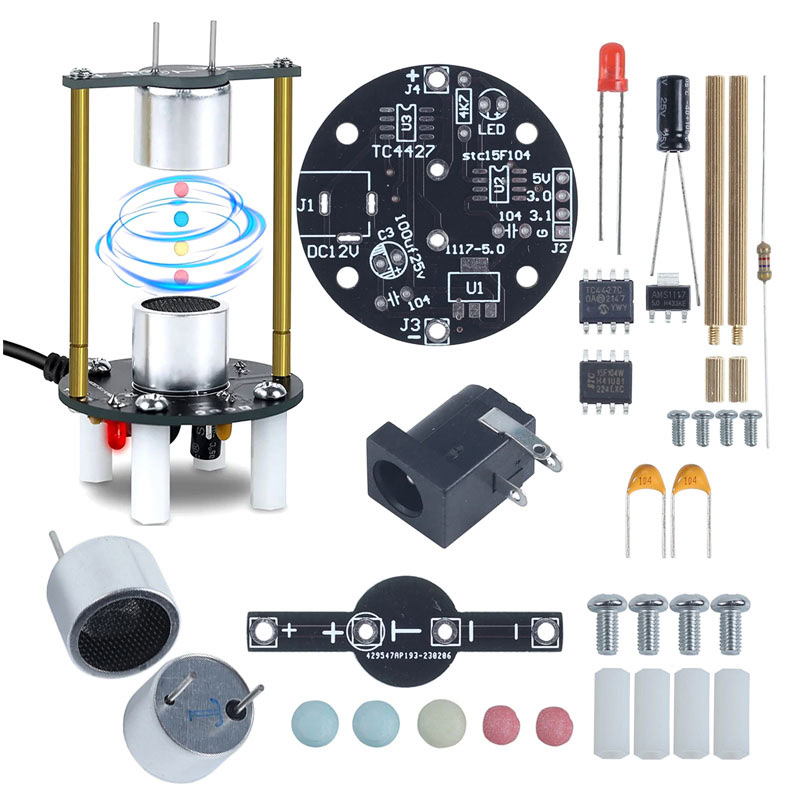

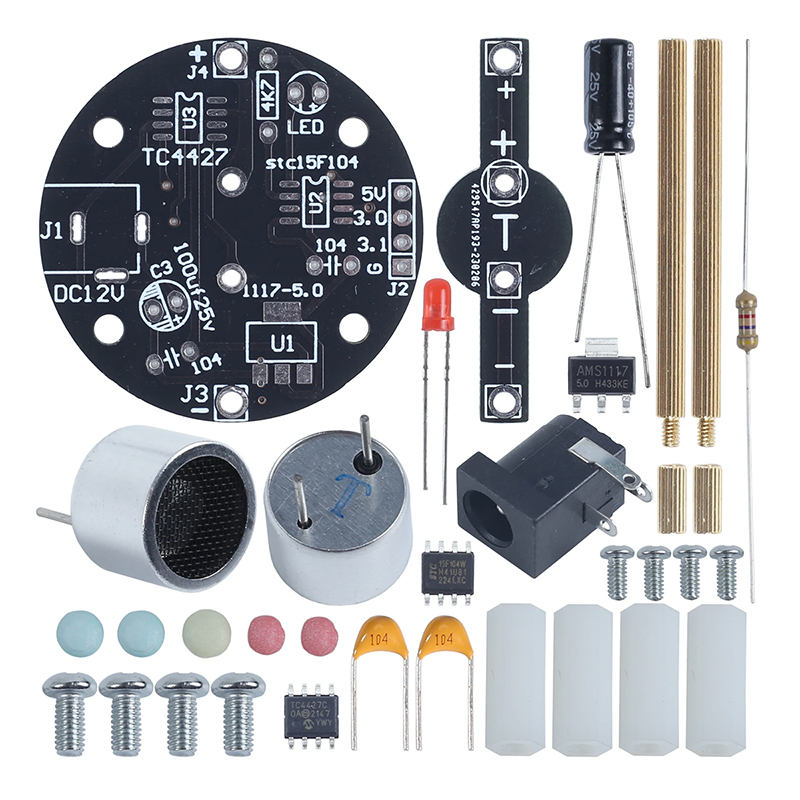

Este kit incluye componentes de montaje a través de orificios (THT) y SMD, así como accesorios para armar su estructura y complementar su funcionamiento, no incluye fuente de alimentación, puedes adquirirla Aquí.

¡Anímate a construir tu propio Kit levitador ultrasónico con este kit y disfruta del aprendizaje y la diversión de la electrónica!. Contamos con más Kit´s DIY consulta Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Kit DIY: Levitador Ultrasónico
• Color de PCB: Negro
• Peso: 22.89g
• Voltaje de alimentación: 12V DC
• Frecuencia: 40Khz
• Densidad de objetos compatibles: 2-3mm Bolitas de poliestireno, pequeños trozos de papel u otros objetos ligeros de lo contrario no se pueden suspender.
• El emisor ultrasónico es muy sensible a la vibración, por lo que evita caídas/colisiones, etc.

DOCUMENTACIÓN Y RECURSOS

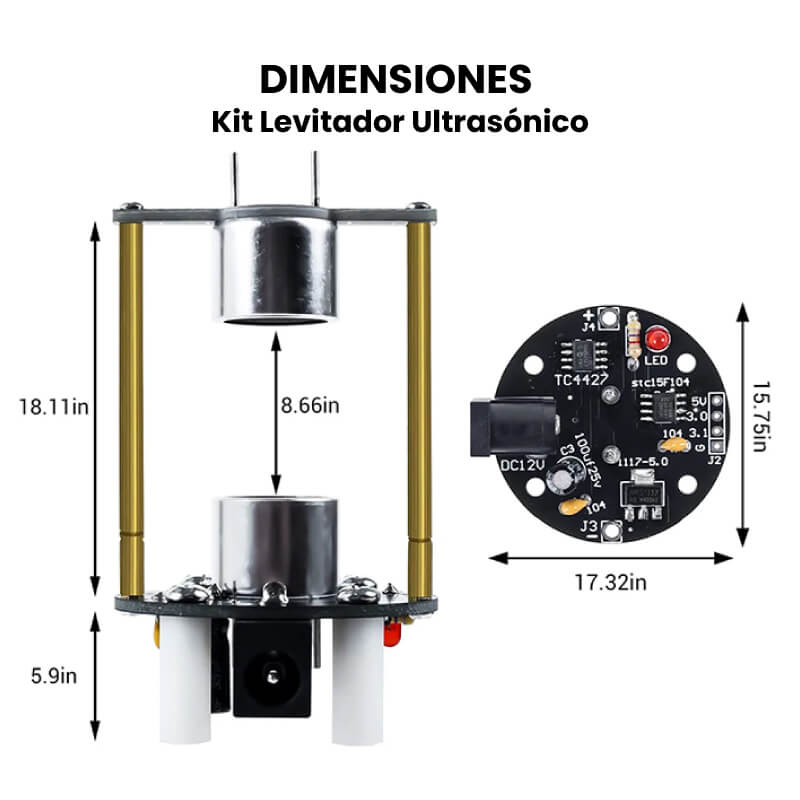

• Dimensiones

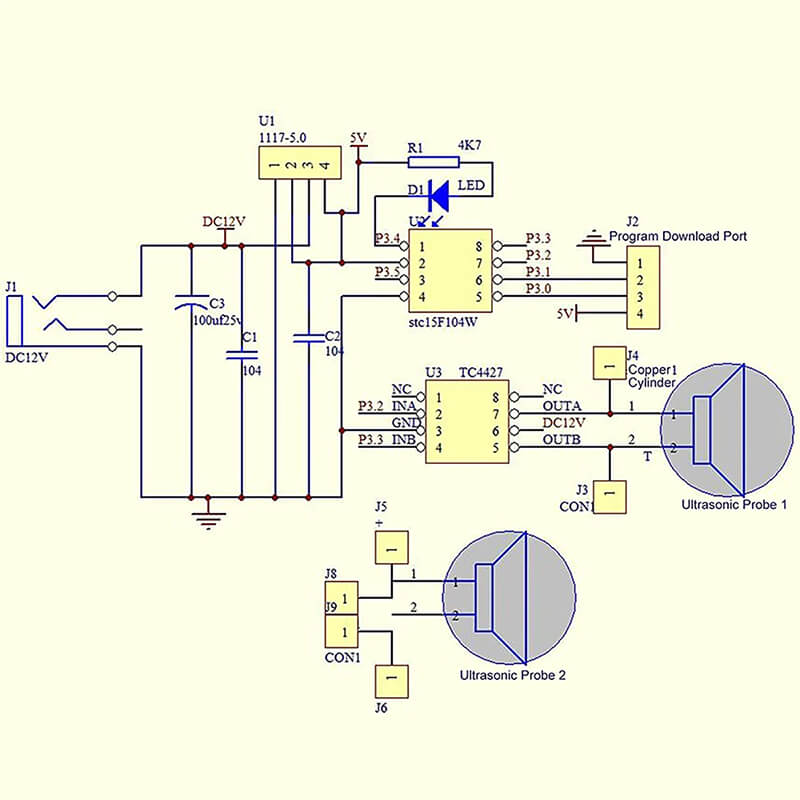

• Esquemático

INFORMACIÓN ADICIONAL

¿Para que sirve el kit levitador ultrasónico?

El propósito principal de este kit es demostrar el fenómeno de la levitación mediante el uso de ondas ultrasónicas. Además de ser una experiencia educativa, este dispositivo proporciona una forma práctica y emocionante de aprender sobre conceptos de física, acústica y electromagnetismo.

Lista de materiales:

*Para armar este kit necesitarás algunas herramientas y material adicional que no incluye el kit:

• Cautín T. Lapiz
• Soldadura de estaño
• Pasta para soldar

Pasos para utilizar el Kit Levitador Ultrasónico 12V DC 40KHz:

1. Ensamblaje

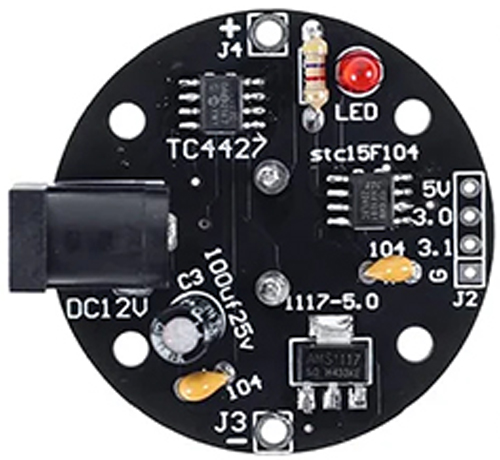

• Para ensamblar este kit sigue las referencias que incluye la placa PCB para soldar cada uno de los componentes correctamente puedes utilizar cautin o estación de soldadura.
• Solda los componentes SMD como indica la placa PCB.
• Verifica la polaridad y solda los componentes THT como indica la placa PCB.
• Para soldar los sensores ultrasónicos al PCB será necesario identificar la terminal que tiene una letra T, la cual indica que es la terminal positiva, que tendrá que soldarse en la referencia T y (+) de la placa PCB.
• Ensambla los pilares y los separadores de nylon con ayuda de los tornillos M2 y M3

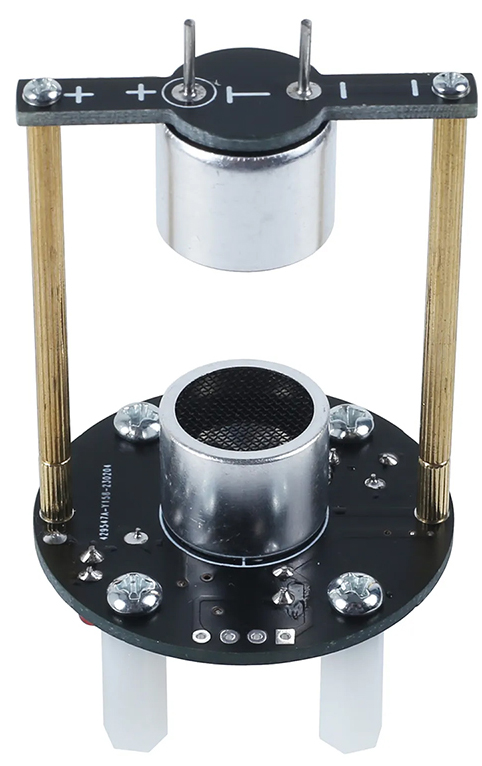

• A continuación se muestran imágenes de referencia para armar correctamente el KIT:

2. Alimentación

• Una vez que el montaje esté completo, conecta el kit a una fuente de Alimentación de 12V DC.

3. Pruebas

• Ya conectada la fuente de alimentación el kit encenderá, para verificar el funcionamiento colocar las bolitas de esponja que incluye el kit entre los sensores ultrasónicos, las bolitas comenzaran a levitar.

4. Experimentación

• ¡Es hora de la diversión! Comienza a experimentar con diferentes objetos pequeños, como bolitas de poliestireno, pequeños trozos de papel u otros objetos ligeros. Colócalos cerca del transductor ultrasónico y observa cómo son levitados por las ondas ultrasónicas generadas.

5. Exploración y aprendizaje

A medida que te familiarices con el kit, explora cómo la distancia, el peso y la forma de los objetos pueden influir en su capacidad de levitación. ¡Aprovecha esta experiencia para aprender más sobre la ciencia detrás de la levitación ultrasónica!
