Kit Sensor de Conductividad Eléctrica para Evaluar Calidad del Agua DFR0300

INFORMACIÓN

El Kit Sensor de Conductividad Eléctrica para Evaluar la Calidad del Agua DFR0300 de DFRobot está diseñado para medir la conductividad eléctrica en soluciones acuosas, lo que permite determinar la cantidad de sales y minerales presentes en el agua. Este valor es clave para conocer la calidad del agua, ya que indica su capacidad para conducir electricidad y, por lo tanto, el nivel de electrolitos disueltos. Es ideal para aplicaciones como acuicultura, hidroponía, acuaponía y otros sistemas donde es importante mantener un control preciso de la calidad del agua. Este kit incluye:

• 1 x Sonda de conductividad eléctrica (grado de laboratorio) con conector BNC y cable de 100 cm.

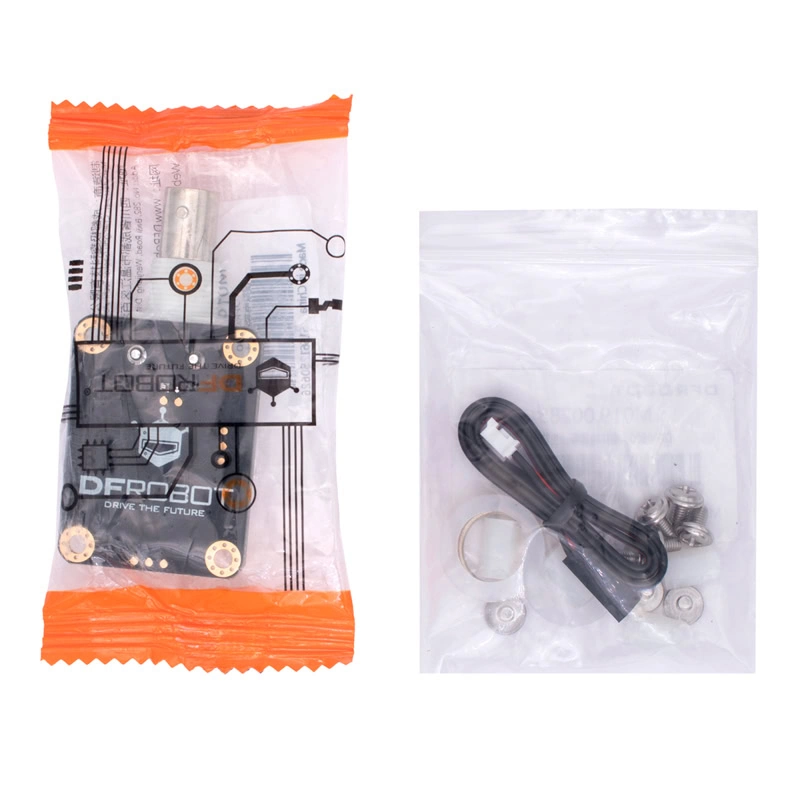

• 1 x Placa de conversión de señal (transmisor) V2 con interfaz Gravity.

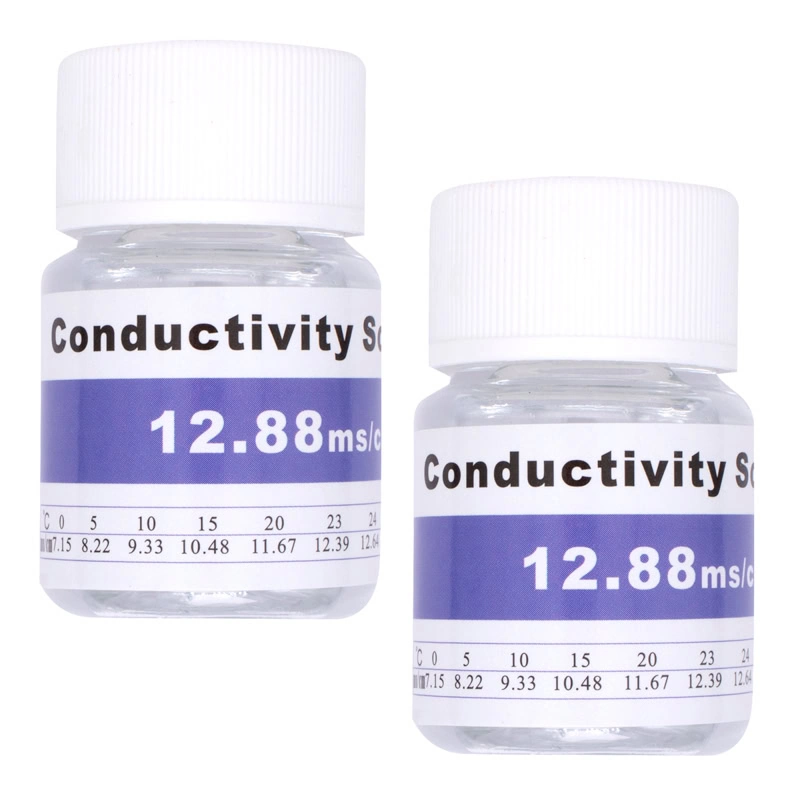

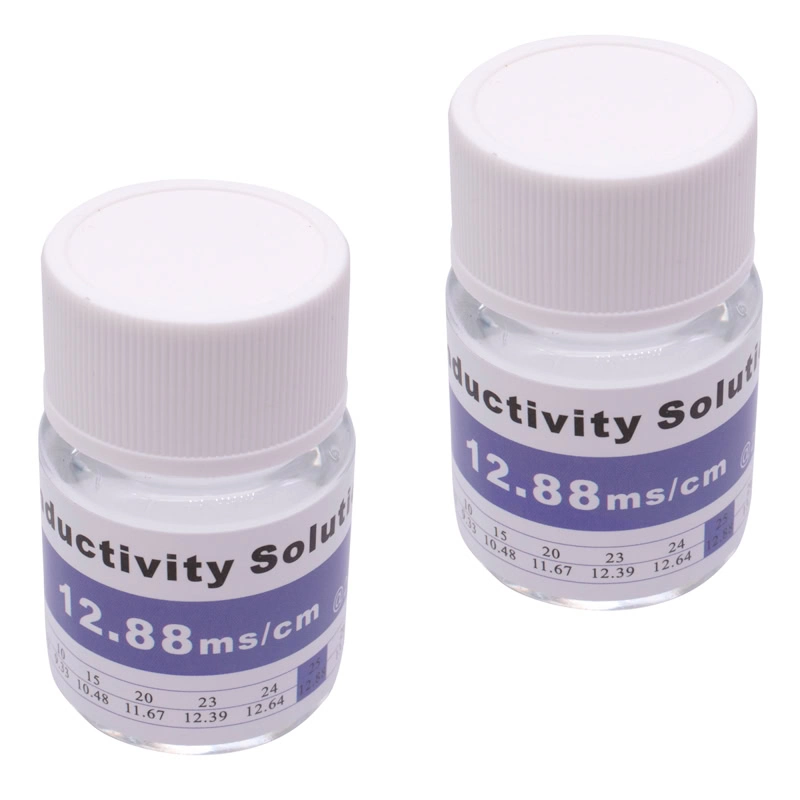

• 2 x Soluciones estándar de calibración de 12.88 mS/cm.

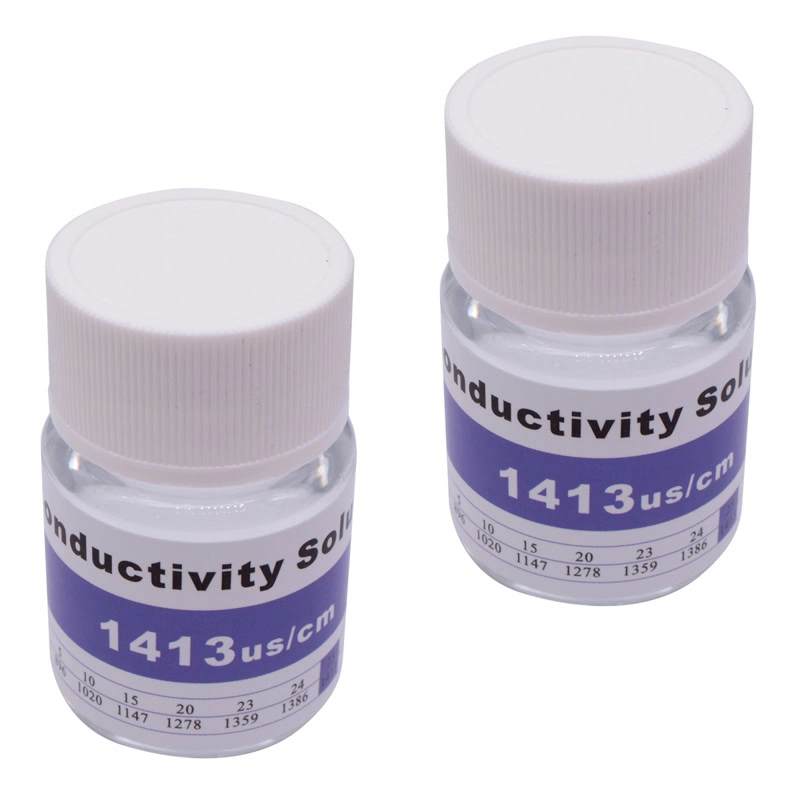

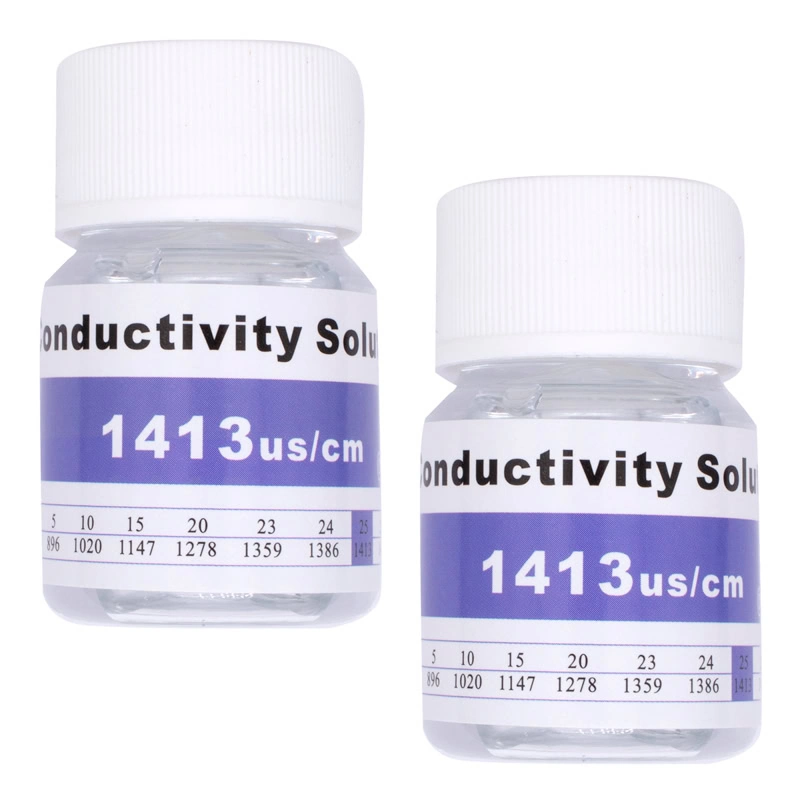

• 2 x Soluciones estándar de calibración de 1413 μS/cm.
• 1 x Juego de cables de conexión con conector PH2.0 de 3 pines.
• 1 x Juego de accesorios y sujetadores para instalación.

Este kit incluye todo lo necesario para una instalación rápida y sencilla, sin necesidad de soldaduras, gracias a su interfaz Gravity y su conector BNC. Además, cuenta con una señal de salida filtrada por hardware que reduce el ruido y mejora la precisión de la medición. Su diseño permite calibraciones de dos puntos e integra algoritmos para compensación automática de temperatura cuando se utiliza junto con un sensor de temperatura, como el DS18B20.

ESPECIFICACIÓN Y CARACTERÍSTICAS

• Marca: DFROBOT
• Matrícula: DFR0300
• Amplio rango de voltaje de entrada: 3.0 a 5.0 V
• Señal de salida filtrada por hardware para mayor estabilidad y baja fluctuación
• Fuente de excitación de CA, que reduce la polarización y aumenta la precisión
• Conectores Gravity y BNC, fáciles de usar, sin necesidad de soldadura (plug and play)
• Algoritmo integrado para compensación automática de temperatura (requiere sensor adicional)
• Diseñado para medir con la calidad del agua en diversos entornos.
• Dimensiones del embalaje: 24cm x 14cm x 7cm
• Peso: 330g

Placa de conversión de señal (transmisor) V2

• Voltaje de suministro: 3.0 ~ 5.0V
• Voltaje de salida: 0~3.4V
• Conector de sonda: BNC
• Conector de señal: PH2.0-3Pin
• Precisión de la medición: ±5 % FS
• Tamaño de la placa: 42 mm x 32 mm

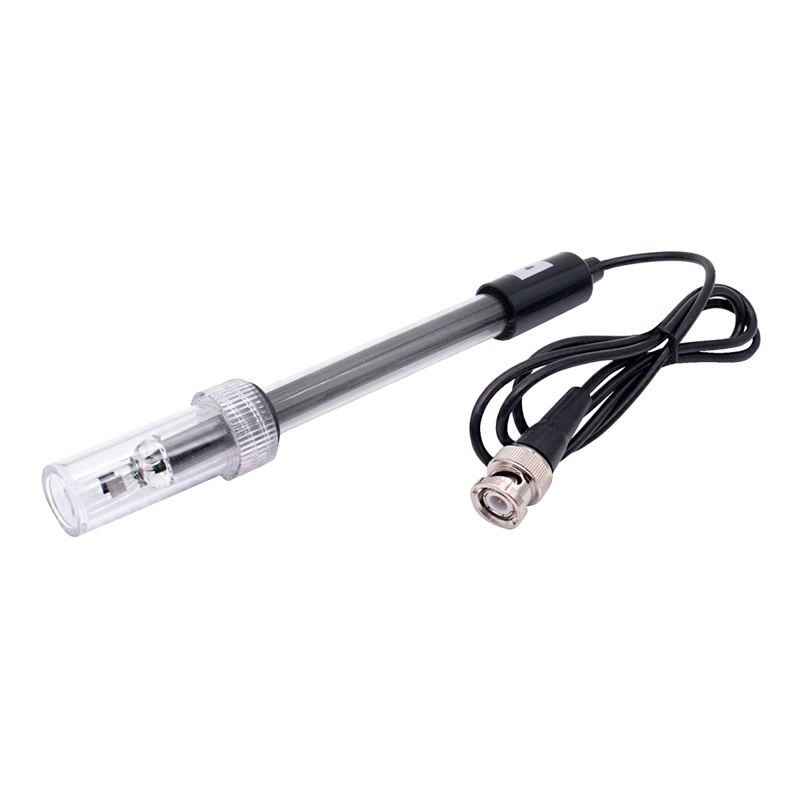

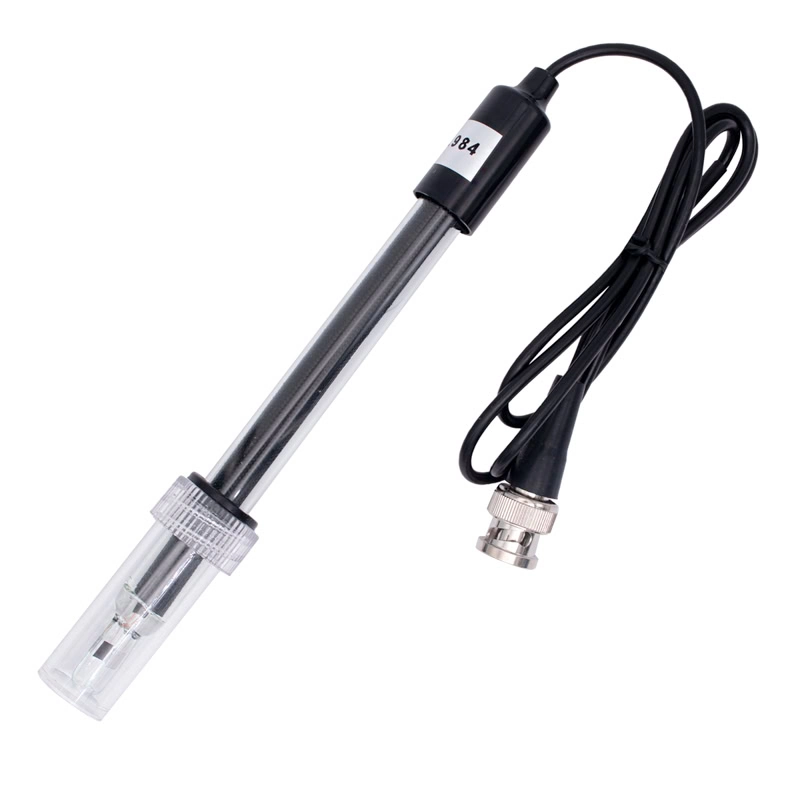

Sonda de conductividad eléctrica

• Tipo de sonda: de grado de laboratorio
• Constante de celda: 1.0
• Rango de detección de soporte: 0~20 ms/cm
• Rango de detección recomendado: 1~15 ms/cm
• Rango de temperatura: 0~40 °C
• Vida útil de la sonda: >0.5 años (dependiendo de la frecuencia de uso)
• Longitud del cable: 100 cm

Nota

• La sonda es de grado de laboratorio. No la sumerja en líquidos durante mucho tiempo, ya que esto acortará su vida útil.

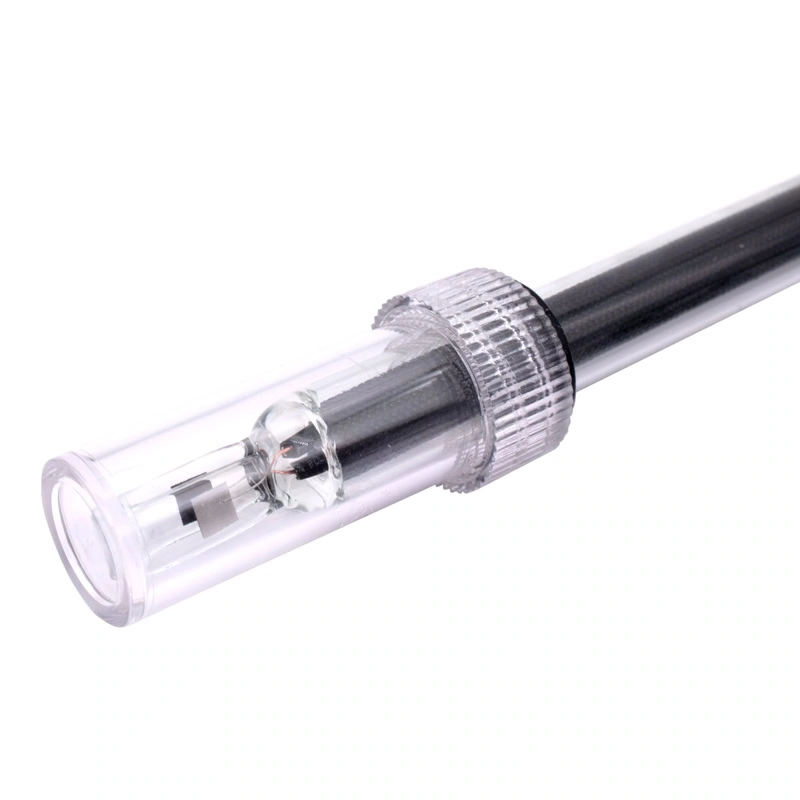

• La lámina metálica de la sonda tiene una capa de platino negro adherida a la superficie. Evite el contacto con cualquier objeto. Solo se puede lavar con agua destilada; de lo contrario, la capa de platino negro se dañará y la medición será imprecisa.

DOCUMENTACIÓN Y RECURSOS

• Wiki
• Librería EC
• Dimensiones

INFORMACIÓN ADICIONAL

Aplicaciones

• Monitoreo de la calidad del agua en tiempo real.
• Sistemas de acuicultura, asegurando condiciones óptimas para peces y mariscos.
• Hidroponía y acuaponía, controlando los nutrientes disueltos en el agua.
• Supervisión de procesos industriales que requieren control de la conductividad.
• Medición de agua potable para evaluar su pureza y salinidad.
• Control en plantas de tratamiento de agua.
• Monitoreo ambiental en ríos, lagos y otras fuentes naturales de agua.
• Proyectos de IoT relacionados con la gestión y análisis de calidad del agua.
• Creación de sistemas multiparámetro de análisis de líquidos junto con otros sensores.

Recomendaciones de uso

• Antes de la primera medición, calibra la sonda utilizando las soluciones estándar incluidas en el kit para asegurar la precisión de las lecturas.
• Utiliza un sensor de temperatura, como el DS18B20 impermeable, para habilitar la compensación automática de temperatura y obtener resultados más precisos.
• Evita usar la sonda en líquidos con temperaturas fuera del rango de 0 °C a 40 °C, ya que puede dañarse.
• No exceder el rango de detección recomendado (1 ~ 15 mS/cm) para mantener la precisión de las mediciones.
• Enjuaga la sonda con agua destilada después de cada uso para evitar acumulación de residuos que puedan afectar la calibración.
• No dejes la sonda sumergida permanentemente en líquidos con alta concentración de sales o químicos corrosivos.
• Mantén el cable y los conectores secos, evitando que el agua llegue a las conexiones eléctricas.
• Si el sensor no se utiliza durante largos periodos, almacenalo en un lugar seco y limpio para preservar su vida útil.
• Evita golpear o someter a impactos la sonda y la placa de conversión para prevenir daños internos.
• Revisa periódicamente la calibración, especialmente si el sensor se utiliza con frecuencia o en distintos líquidos.
