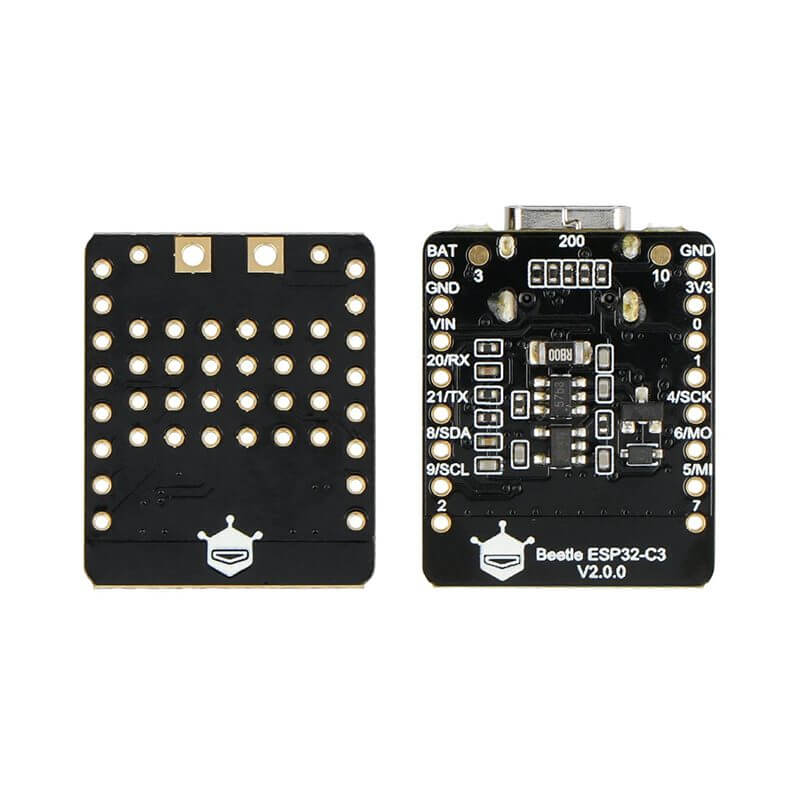

Beetle ESP32 – C3 (RISC-V Core) DFR0868

INFORMACIÓN

El Beetle ESP32-C3, destinado principalmente a aplicaciones IoT, es un controlador basado en el procesador de un solo núcleo ESP32-C3 RISC-V de 32 bits. En una placa del tamaño de una moneda de 25*20.5mm, tiene 13 puertos IO separados, por lo que no tiene que preocuparse por quedarse sin puertos IO al realizar proyectos. Mientras tanto, la función de gestión de carga de la batería de iones de litio está integrada en la placa, lo que permite conectar directamente la batería de iones de litio sin módulos adicionales, al tiempo que garantiza el tamaño y la seguridad de la aplicación.

La placa de expansión equipada para Beetle ESP32-C3 brinda más fuentes de energía sin aumentar el volumen del producto, más conveniente para soldar. Además, el GDI integrado fácil de conectar evita la molestia de cableado cuando se usa una pantalla. Beetle ESP32-C3 es compatible con la comunicación de modo dual WiFi y Bluetooth 5 (LE) que reduce la dificultad de la conexión en red, y también se admiten el protocolo Bluetooth Mesh y Espressif WiFi Mesh para una comunicación más estable y un área de cobertura más grande.

Se proporcionan tutoriales detallados para Beetle ESP32-C3 para que los usuarios usen la función WiFi del controlador, como conectarse a plataformas IoT como Aliyun o IFTTT, etc. O los usuarios pueden usar varios sensores y actuadores de DFRobot para construir sistemas IoT. Beetle ESP32-C3 puede ser programado por Arduino IDE, ESP-IDF, MicroPython, C y Python son compatibles.

ESPECIFICACIONES Y CARACTERÍSTICAS

Parámetros básicos:

• Marca: DFROBOT
• Matrícula: DFR0868
• Voltaje de funcionamiento: 3,3 V
• Voltaje de entrada tipo C: 5 V CC
• Corriente de trabajo: 25mA
• Voltaje de entrada VIN: 5V CC
• Corriente máxima de carga: 400mA
• Temperatura de trabajo: -40~105℃
• Tamaño del módulo: 25×20.5 mm (0,98*0,81 pulgadas)

Información de hardware:

• Procesador: procesador de un solo núcleo RISC-V de 32 bits
• Frecuencia principal: 160 MHz
• RAM: 400 KB
• ROM: 384KB
• FLASH: 4 MB
• RTC SRAM: 8 KB
• Reloj: cristal externo (32 kHz), reloj oscilador RC rápido integrado de 17,5 MHz (ajustable) y reloj PLL
• USB: USB 2.0 hasta 12 Mbit/s

WIFI

• Protocolo WIFI: IEEE 802.11b/g/n
• Ancho de banda WIFI: la banda de 2,4 GHz admite un ancho de banda de 20 MHz y 40 MHz
• Modo WIFI: modo Estación, modo SoftAP, modo SoftAP+Estación y modo promiscuo
• Frecuencia WIFI: 2.4GHz
• Agregación de tramas: TX/RX A-MPDU, TX/RX A-MSDU

Bluetooth

• Protocolo Bluetooth: Bluetooth 5, malla Bluetooth
• Frecuencia Bluetooth: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps

Pines de interfaz

• E/S digitales x13
• Controlador LED PWM con 6 canales
• SPI x1
• UART x2
• I2C x1
• I2S x1
• Receptor y transmisor de infrarrojos: canal de transmisión x2, canal de recepción x2, (cualquier pin)
• Convertidores A/D SAR de 2 × 12 bits, 6 canales
• Controlador DMA, 3 canales de recepción y 3 canales de transmisión

DOCUMENTACIÓN Y RECURSOS

• Wiki – DFRobot

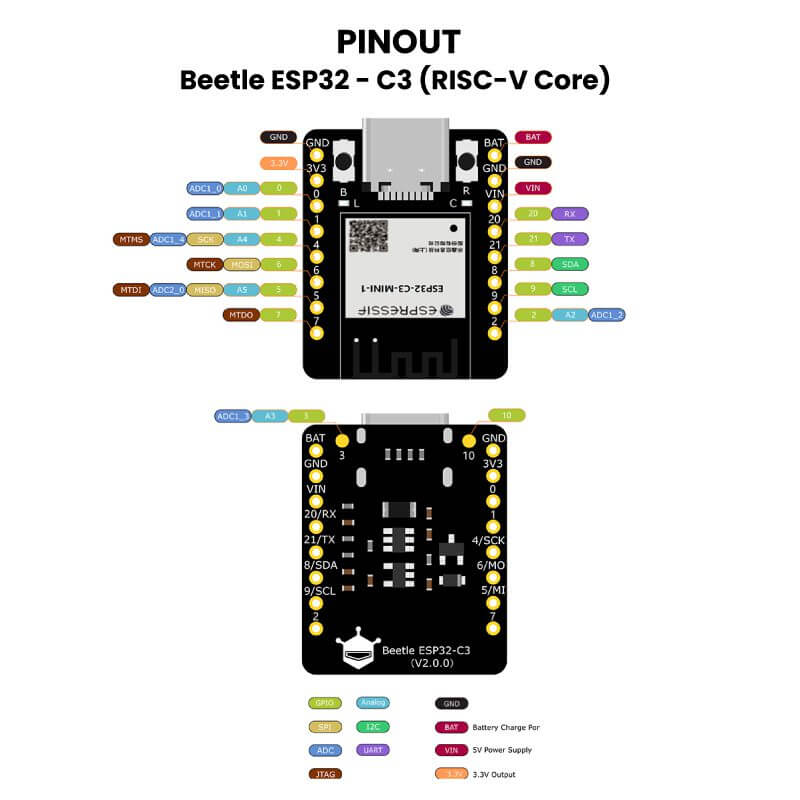

• Pinout

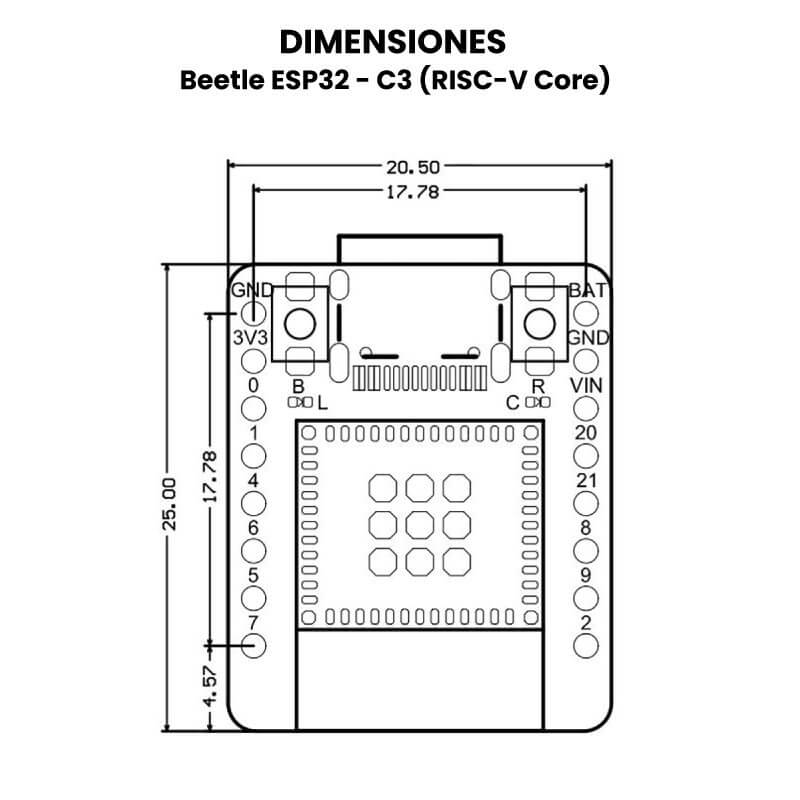

• Dimensiones

INFORMACIÓN ADICIONAL

Características del Beetle ESP32-C3

• Tamaño ultra pequeño, el tamaño es de solo 25 × 20,5 mm (0,98 × 0,81 pulgadas)
• La gestión de carga, carga y descarga de la batería de litio a bordo es más segura
• La placa inferior a juego hace que sea más conveniente hacer proyectos y usar la pantalla
• Núcleo RISC-V de 32 bits
• Admite comunicación de modo dual Wi-Fi y Bluetooth 5 (LE)

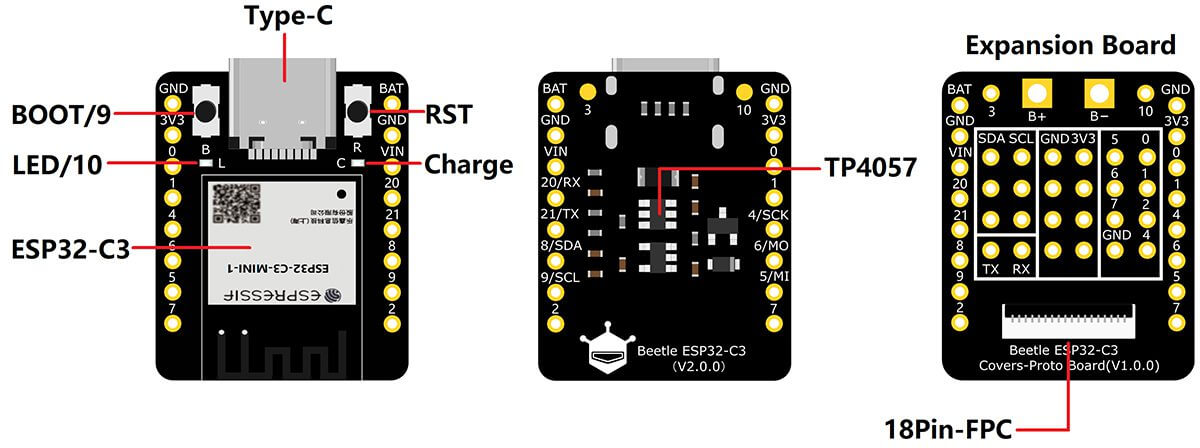

Diagrama de pines y funcionales

• Tipo-C : 5V
• LED/10 : pin LED integrado
• BOOT/9 : botón de arranque
• Módulo ESP32-C3 : el último módulo ESP32-C3 lanzado por Espressif
• RST : botón de reinicio
• TP4057 : chip de gestión de carga de batería de litio TP4057
• Carga : indicador de carga
  • Apagado: no enchufado a la fuente de alimentación o completamente cargado
  • encendido: cargando
  • Parpadeando: batería no conectada
• 18Pin-FPC : interfaz de pantalla GDI

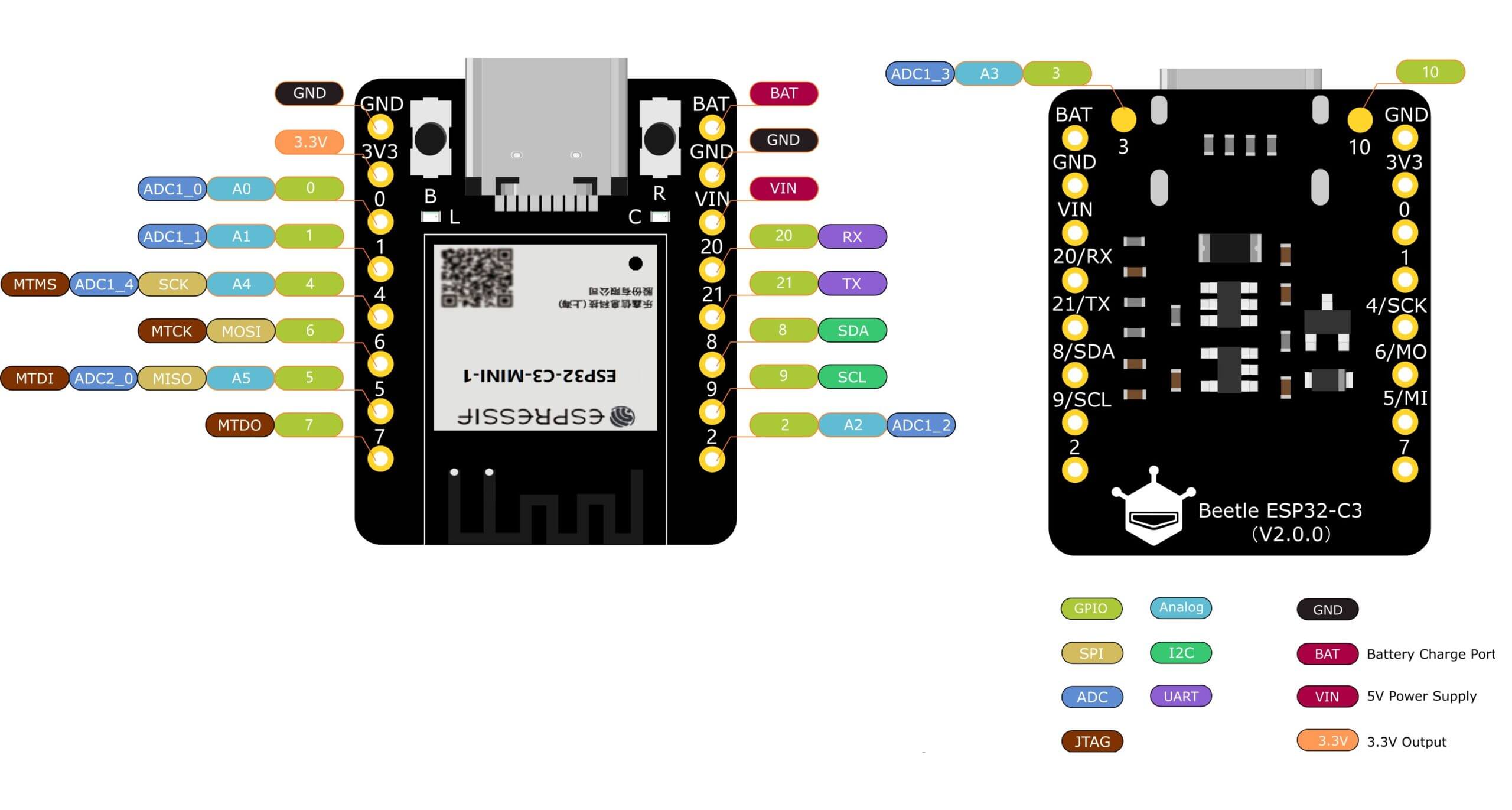

Resumen de pines:

• GPIO: pines regulares
• Puerto analógico: Pin de entrada analógica
• JTAG: interfaz de depuración
• ADC: conversión de analógico a digital
• VIN: entrada de alimentación de 5V
• BAT: puerto de acceso a la batería
