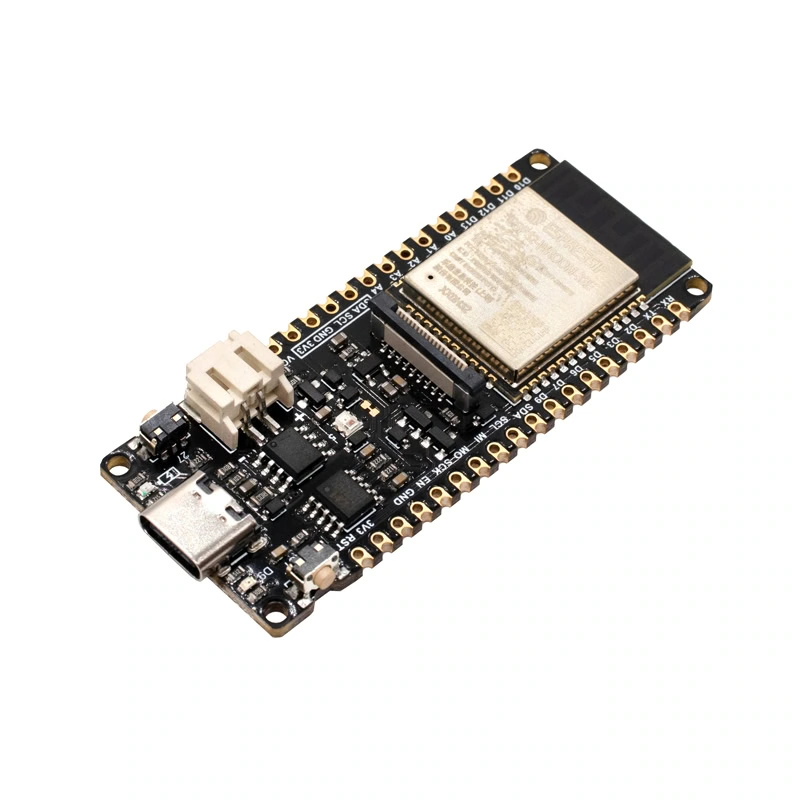

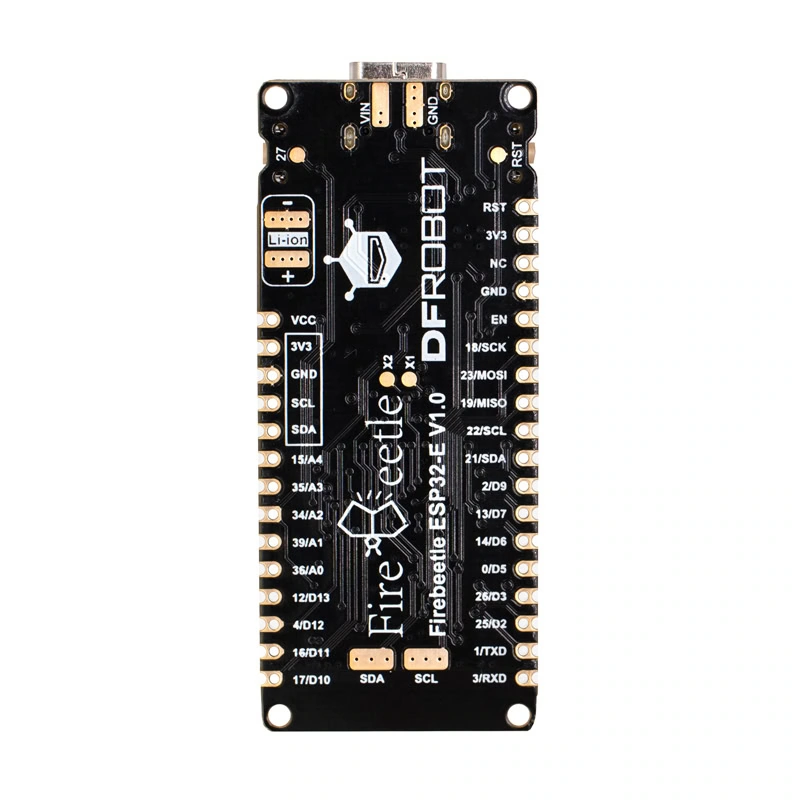

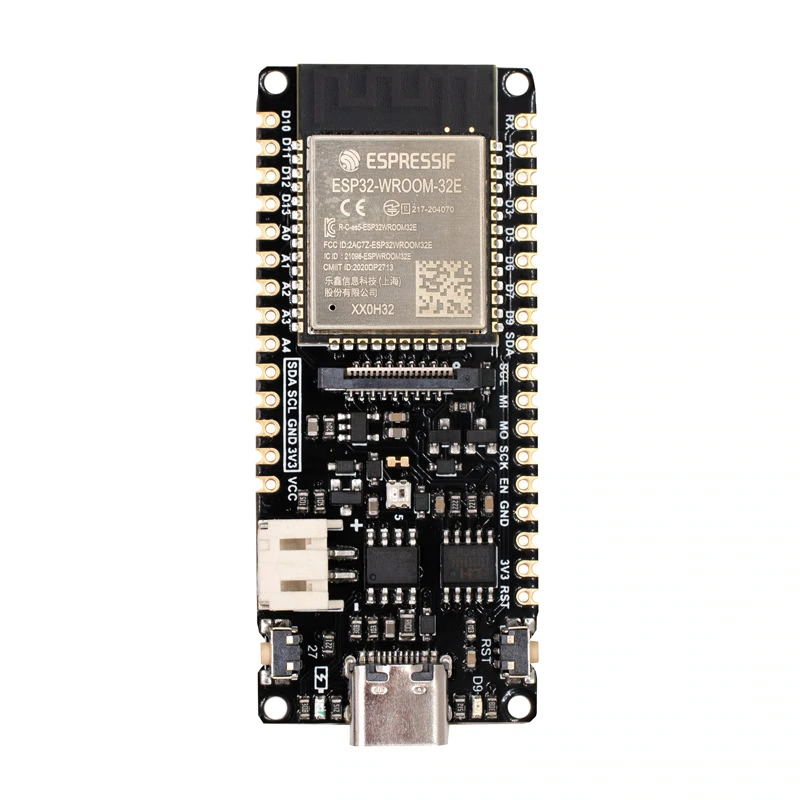

FireBeetle ESP32-E V1.0 IoT Wi-Fi & Bluetooth DFR0654

INFORMACIÓN

FireBeetle ESP32-E V1.0 es una tarjeta de desarrollo orientada para aplicaciones IoT basada en ESP-WROOM-32E de doble núcleo, además de tener integrado WiFi y Bluetooth, esta placa es de bajo consumo de energía, incorpora una interfaz de carga de baterías LiPo asi como interfaz GDI para conexión de pantallas. Incluye 2 pares de headers macho y hembra para soldar a la placa dependiendo a la aplicación del proyecto.

FireBeetle ESP32-E es ideal para crear diferentes aplicaciones de IoT  para un hogar inteligente, industria IoT y dispositivos portátiles, etc. Puede crear fácilmente su propio sistema IoT cuando lo conectas con plataformas IoT como IFTTT, Ubidots, Cayenne, Blynk ademas es compatible con Arduino IDE para su programación. Además, el diseño que tiene permitirá incrustar o incluir fácilmente a una PCB, lo que ahorra en gran tiempo para construir y probar un prototipo.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Marca: DFROBOT
• Matrícula: DFR0654
• Modelo: FireBeetle ESP32-E
• Versión: V1.0
• Microcontrolador: ESP32
• Procesador: Procesador de doble núcleo Tensilica LX6 (uno para conexión de alta velocidad; otro para desarrollo de aplicaciones independientes)
• Frecuencia principal: 240MHz
• Memoria Flash: 4M
• SRAM: 520 KB
• Estándar Wi-Fi: FCC/CE/TELEC/KCC
• Protocolo Wi-Fi: 802.11 b/g/n/d/e/i/k/r (802.11n, velocidad de hasta 150 Mbps), agregación A-MPDU y A-MSDU, admite intervalo de protección de 0,4 us)
• Rango de frecuencia: 2.4~2.5 GHz
• Protocolo Bluetooth: compatible con el estándar Bluetooth v4.2 BR/EDR y BLE
• Voltaje de Operación: 3.3V
• Voltaje de entrada:  3.3V ~ 5.5V

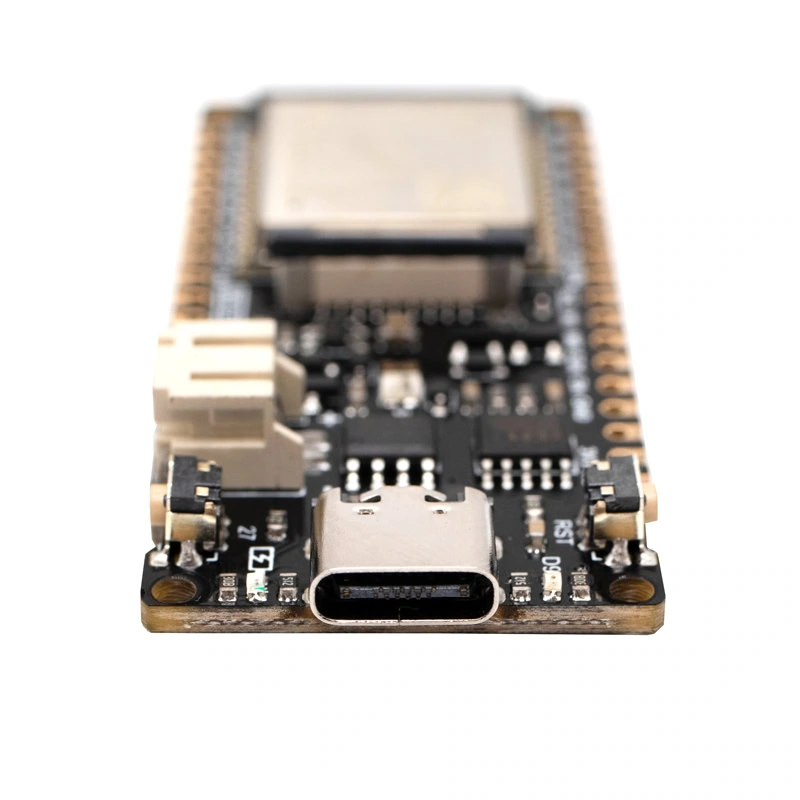

• Interfaz de Alimentación: USB Tipo C
• Carga de Batería LiPo: Vía USB
  • Corriente de carga máx.: 500mA
  • Corriente máx. de descarga: 600mA@3.3V LDO
  • Conector carga: Conector PH2.0P SMD Horizontal
  • Pitch del conector: 2mm
• Indicador de carga:
  • Led rojo para indicar el estado de carga
  • Apagado cuando está completamente cargado o no cargado
  • Encendido cuando se está cargando
  • Parpadeo rápido cuando se alimenta por USB y sin batería conectada
• Corriente de funcionamiento:  80mA
• Consumo de Corriente:
  • Deep-Sleep: 10μA
  • Corriente Máxima: 2A
• Pines:
  •  5 Analógicos
  • 10 Digitales
• Led
  • RGB: 5 / D8 WS2812
  • BUILTIN: 2 / D9
• Botones
  • RST
  • BUILTIN: 27 / D4
• Interfaz de pantalla GDI: 18 pines Compatible con pantallas “DFR0664 / DFR0649 / DFR0665 / DFR0669“
• Protocolos de Comunicación: UART, I2C, I2S, SPI y CII
• Dimensiones: 25.4mm x 60mm
• Peso: 24g
• SKU:
  • UNIT: AR3210
  • DFRobot: DFR0654

Incluye:

• Placa FireBeetle 2 ESP32-E x1
• Tira header hembra 18 pines 2.54 mm x2
• Tira header macho 18 pines 2.54 mm x2

DOCUMENTACIÓN Y RECURSOS

• Review y testeo Firebeetle Esp32-E IoT
• Wiki – DFROBOT
• Driver CH340

Datasheet:

• ESP32-E
• CH340K
• TP4056

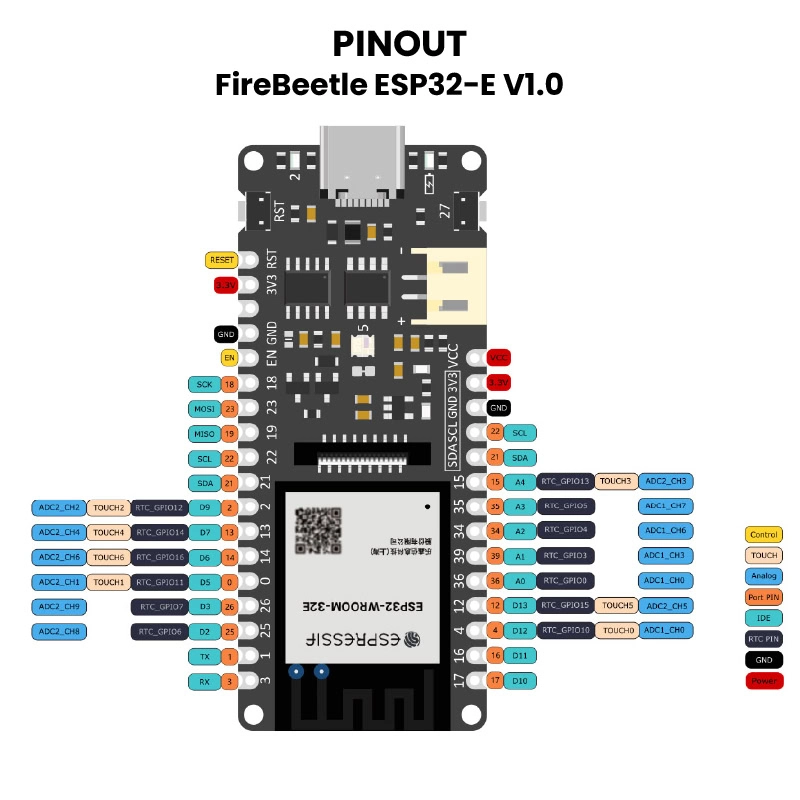

Pinout:

• Pines

ENLACES EXTERNOS

• Hacer un reloj de red casero con ESP32-E
• Estación meteorológica IoT inalámbrica
• Menú de tutoriales ESP32 MicroPython
• Tutoriales ESP32 con Arduino IDE
