INFORMACIÓN

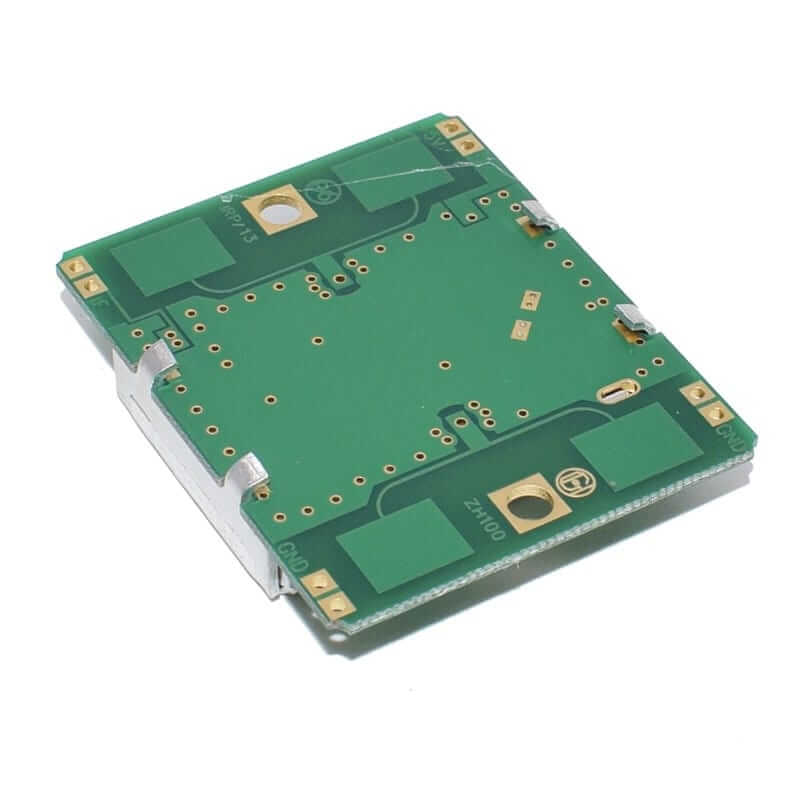

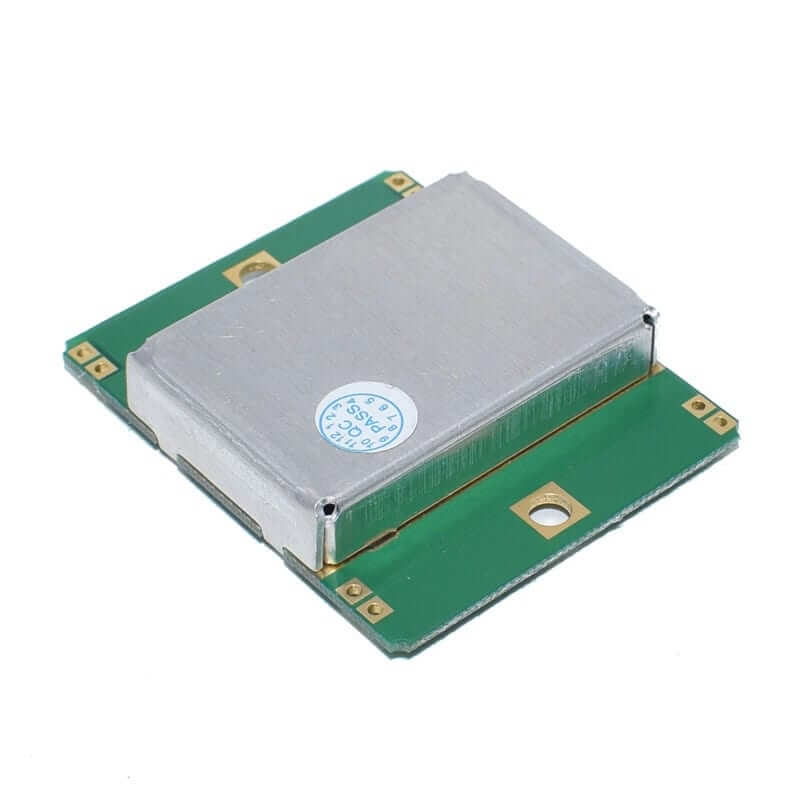

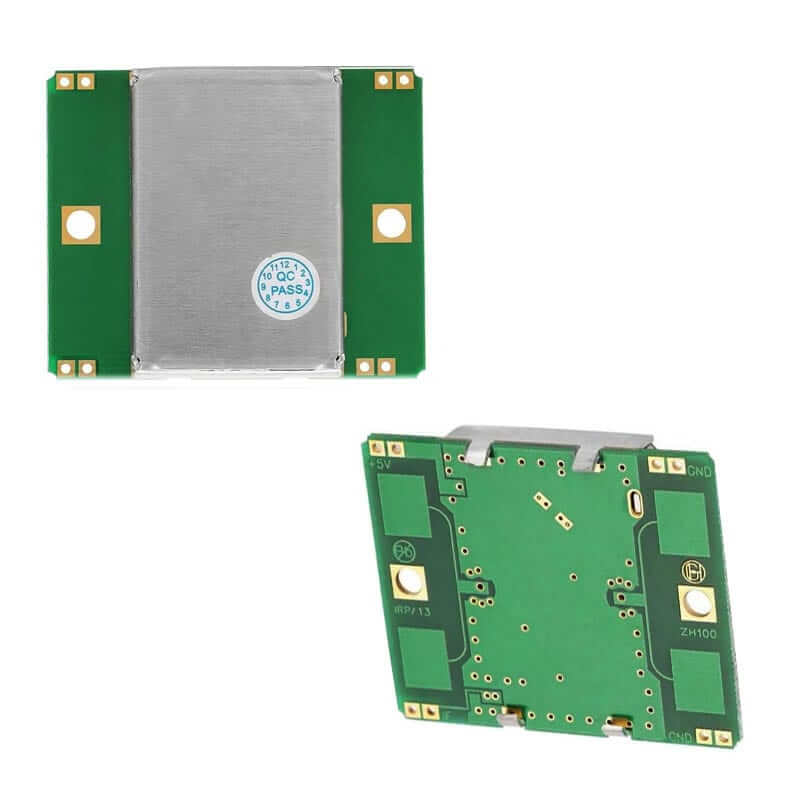

El HB100 Sensor de Movimiento por Efecto Doppler es un módulo de microondas que opera en la banda de 10.525 GHz y está diseñado para detectar el movimiento de objetos. Su funcionamiento se basa en el efecto Doppler, es decir, en la variación de la frecuencia de una onda cuando un objeto en movimiento refleja la señal emitida. El sensor genera una onda continua de microondas que se irradia hacia el entorno; cuando un objeto en movimiento cruza su campo, la onda reflejada presenta un ligero cambio de frecuencia proporcional a la velocidad del objeto. Esta variación se convierte en una señal eléctrica de baja frecuencia que puede ser procesada por un microcontrolador o un circuito externo.
El HB100 Sensor de Movimiento por Efecto Doppler se utiliza en proyectos donde se requiere detección de movimiento, presencia o velocidad sin contacto físico, siendo común en sistemas de seguridad y alarmas, automatización del hogar, control de iluminación automática, puertas electrónicas, medición de velocidad de objetos y sistemas de conteo. Gracias a su salida analógica de baja frecuencia, puede integrarse fácilmente en proyectos que necesiten procesar señales para detectar patrones de movimiento o velocidad. Es compatible con tarjetas de desarrollo que dispongan de entradas analógicas o digitales, como Arduino (UNO, Nano, Mega), ESP8266, ESP32, Raspberry Pi, STM32, entre otras, lo que lo convierte en una solución versátil para aplicaciones de IoT, domótica, robótica y sistemas industriales.
NOTA: La señal de salida del sensor está en el orden de micro voltios y es necesario usar un amplificador para poder realizar lecturas desde algún microcontrolador.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Voltaje de funcionamiento: 4.5 a 5.2 VDC.
- Rango de detección: 20 m.
- Corriente de Operación: 40 mA.
- Temperatura de Operación: -15 a 55 °C.
- Dimensiones: 38 mm x 45 mm x 7 mm.
- Peso: 8 g.
- Transmisor:
- Frecuencia en la banda X: 10.525 GHz.
- Ajuste Precisión de Frecuencia: 3 MHz.
- Emisiones de armónicas típicas.
- Salida de potencia mínima (EIRP): 13 dBm.
- Receptor:
- Ruido en 3 Hz a 80 Hz (AB): 10 uV.
- Ganancia: 8 dB en Antena.
DOCUMENTACIÓN Y RECURSOS
- Datasheet

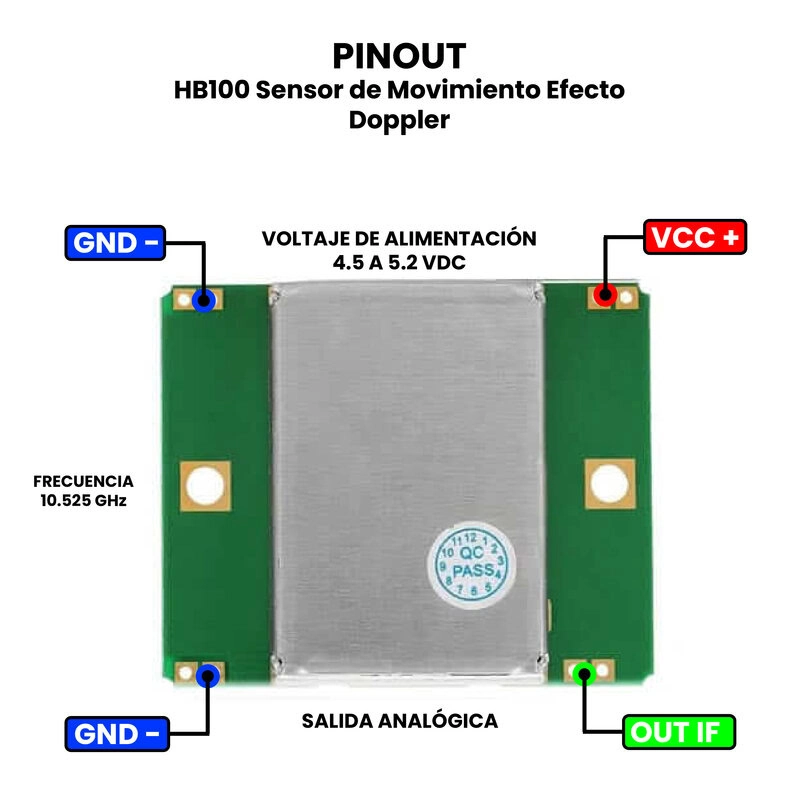

- Pinout

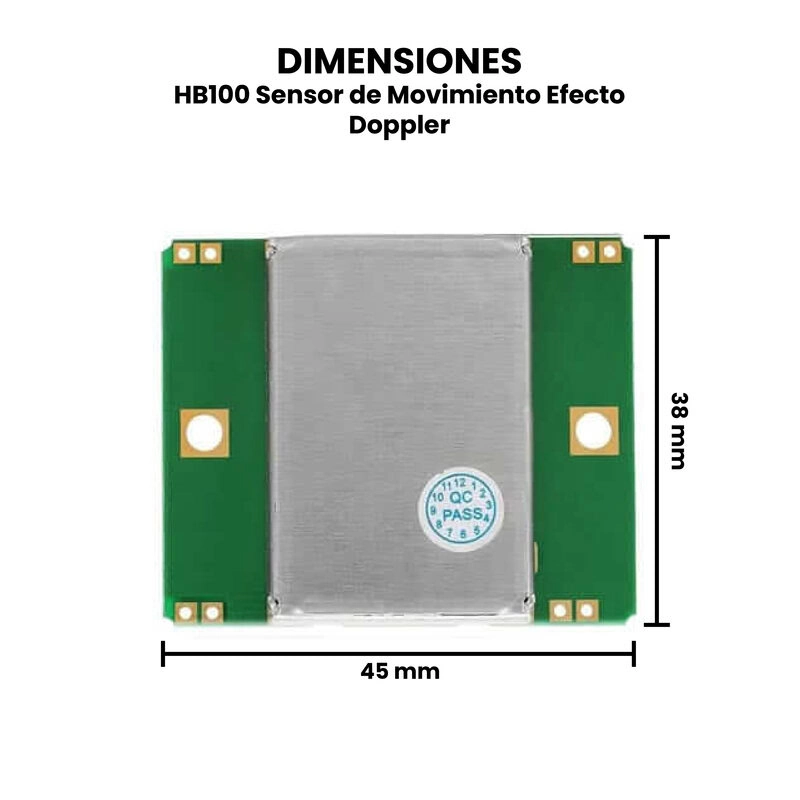

- Dimensiones
- Librerías para Arduino
- Librería para HB100: Para calcular el tiempo entre frecuencia de entrada
INFORMACIÓN ADICIONAL
Aplicación del HB100 en Arduino.
En el dispositivo HB100 su señal de salida está en mV, los cuales dificulta alguna lectura en los microcontroladores. Para ello, presentaremos el diagrama de conexión con amplificador y código en Arduino para que puedas comenzar a usar tu dispositivo sin problemas.

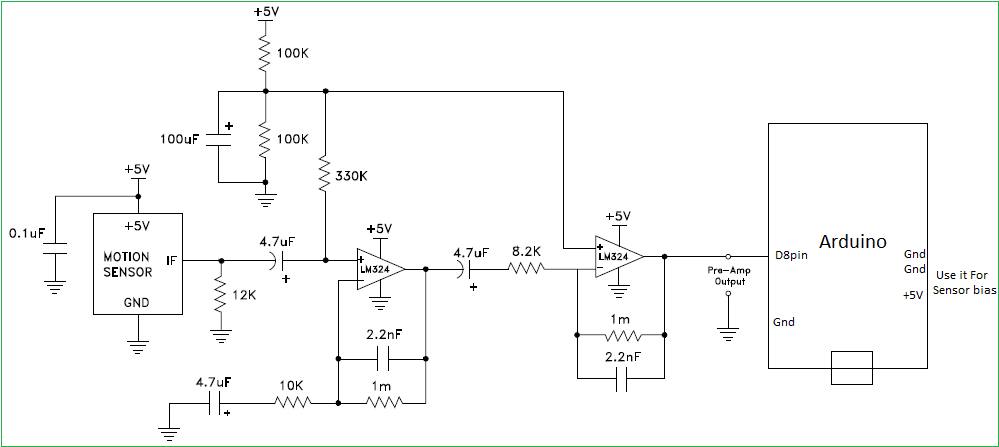

Diagrama.
El diagrama que a continuación integra una parte de amplificación con el dispositivo LM324:

Código en Arduino para el sensor HB100.
Para poder programar el siguiente código en Arduino, favor de descargar las librerías correspondientes en:
#include “FreqPeriod.h” //Librería que calculara el tiempo por ciclos de frecuencia de entrada
double lfrq;
long int pp;
void setup() {
Serial.begin(9600);
FreqPeriod::begin();
Serial.println(“Prueba de la librería FreqPeriod”);
}
void loop() {
pp = FreqPeriod::getPeriod();
if (pp) {
Serial.print(“Periodo: “);
Serial.print(pp);
Serial.print(“ 1/16us / frequency: “);
lfrq = 16000400.0 /pp;
Serial.print(lfrq);
Serial.print(“ Hz “);
Serial.print(lfrq/31.36);
Serial.println( “ Mph “);
}
}
