SN04-N Sensor de Proximidad Inductivo NPN

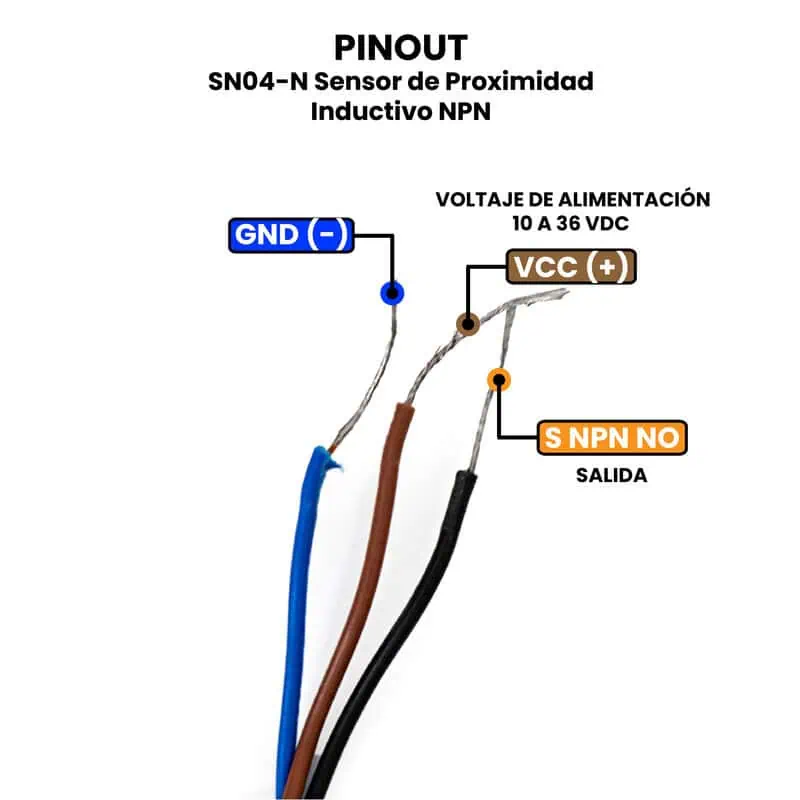

AR2654 - SN04-N Sensor de Proximidad Inductivo NPN PINOUT

SN04-N Sensor de Proximidad Inductivo NPN - Imagen 3

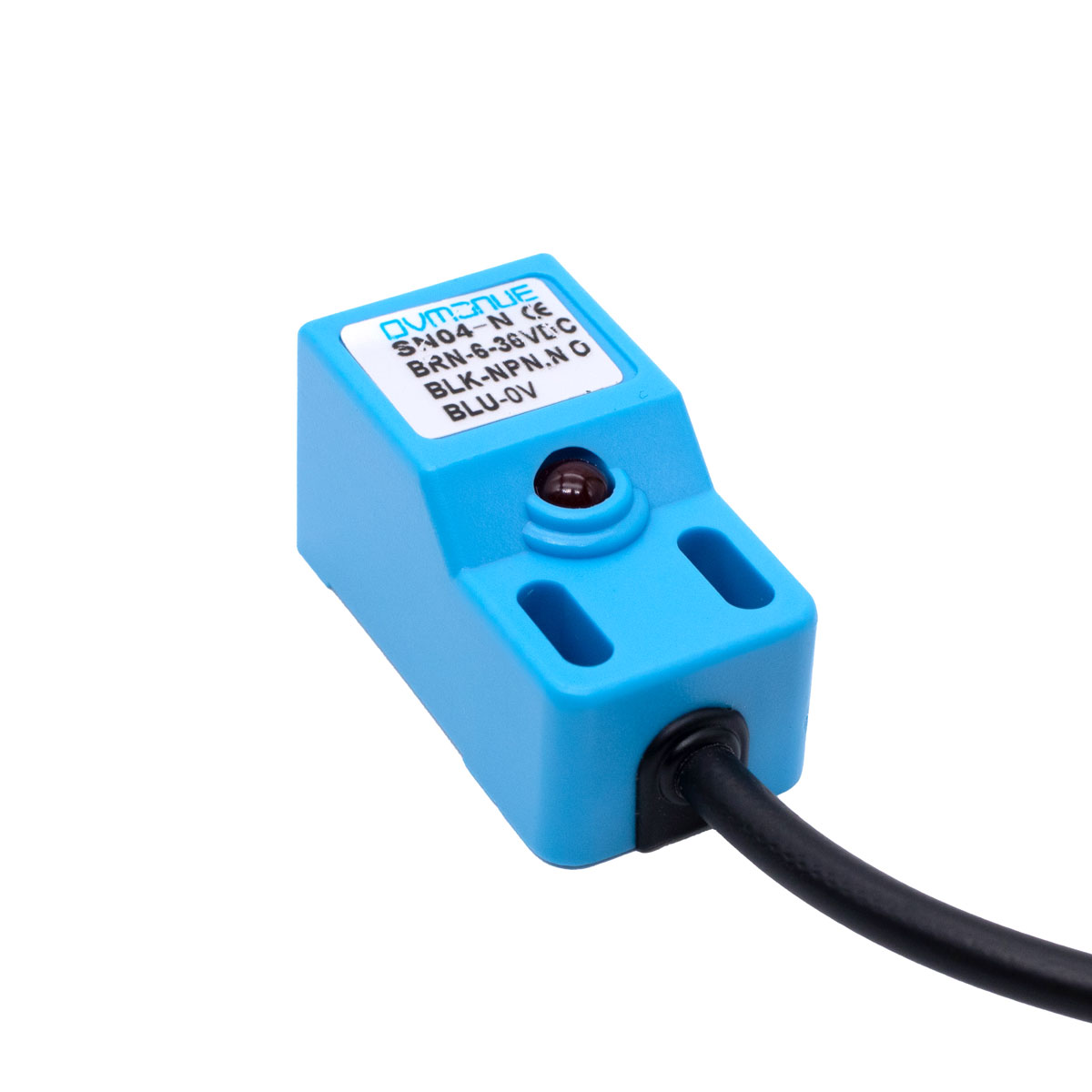

SN04-N Sensor de Proximidad Inductivo NPN - Imagen 4

SN04-N Sensor de Proximidad Inductivo NPN - Imagen 5

SN04-N Sensor de Proximidad Inductivo NPN - Imagen 6

SN04-N Sensor de Proximidad Inductivo NPN

$ 51.00

5 disponibles

CANTIDAD	PRECIO
10 piezas	$ 44.28
25 piezas	$ 39.29
35 piezas	$ 35.31

SKU: AR2654 Categorías: MOVIMIENTO, PROXIMIDAD, SENSORES Etiquetas: Abierto, Inductivo, movimiento, NC, NO, NPN, Open, proximidad, proximo, sensor, SN04-N

INFORMACIÓN

El SN04-N Sensor de Proximidad Inductivo NPN es un dispositivo electrónico diseñado para detectar la presencia de objetos metálicos sin necesidad de contacto físico. Su funcionamiento se basa en la inducción electromagnética: el sensor genera un campo electromagnético oscilante en su superficie mediante una bobina interna, y cuando un objeto metálico entra en ese campo, se altera la oscilación. Esta variación es detectada por el circuito interno, que activa la salida NPN, enviando una señal de baja tensión (0 V) hacia el controlador o dispositivo conectado, como un microcontrolador, relé o PLC. El SN04-N suele operar con una tensión de 10 a 36 V DC, ofrece una distancia de detección típica de 4 mm, y cuenta con un LED indicador que muestra el estado de detección.

El SN04-N Sensor de Proximidad Inductivo NPN se utiliza ampliamente en sistemas de automatización industrial, robótica, contadores de piezas, detección de posición y control de movimiento. Gracias a su capacidad para detectar objetos metálicos sin contacto, es ideal para monitorear el paso o la presencia de piezas en bandas transportadoras, controlar topes mecánicos o actuar como interruptor de fin de carrera sin desgaste físico. Este sensor es compatible con una gran variedad de tarjetas de desarrollo, como Arduino, ESP32, ESP8266, Raspberry Pi y STM32, entre otras. Su salida NPN de tipo colector abierto facilita la conexión directa a las entradas digitales de estas placas, permitiendo integrarlo fácilmente en proyectos de control automático, robótica educativa o sistemas mecatrónicos.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de Operación: 10 – 36 VDC.
Corriente de salida: 300 mA.
Distancia de detección: 4 mm ± 10%.
Detección de objeto: Metal magnético (La distancia de detección disminuye cuando es metal no magnético).
Conexión por cable de 3 hilos.

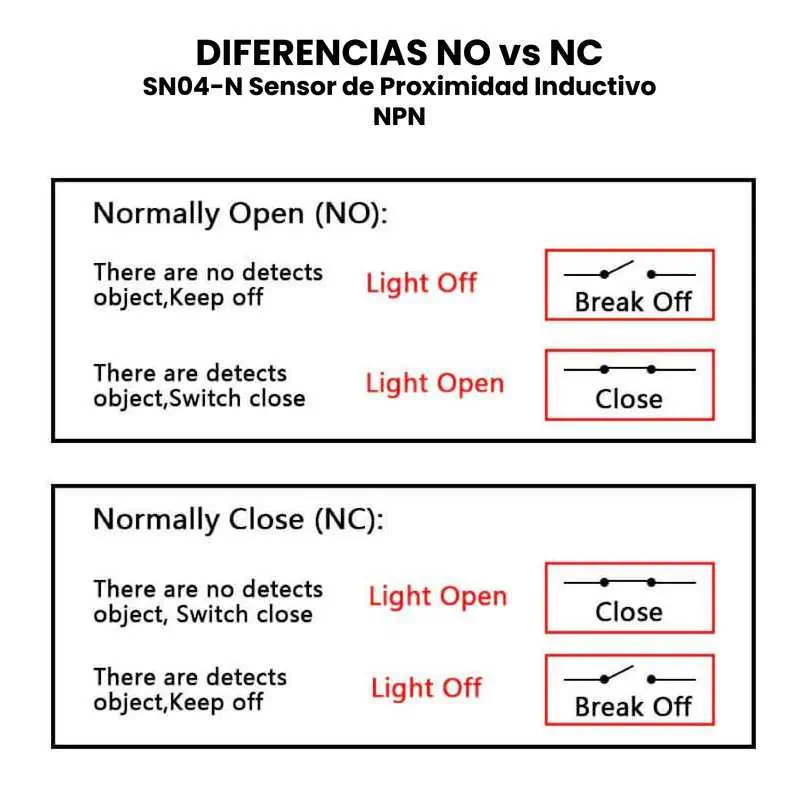

Salida: Normalmente Abierto (NO: Normally Open).
Frecuencia de respuesta: DC 0.5 kHz y AC: 25 Hz.
Material: (carcasa: latón niquelado) (superficie de detección: ABS).
Diámetro del cable: 3.5 mm.
Longitud del cable: 1.2 m.

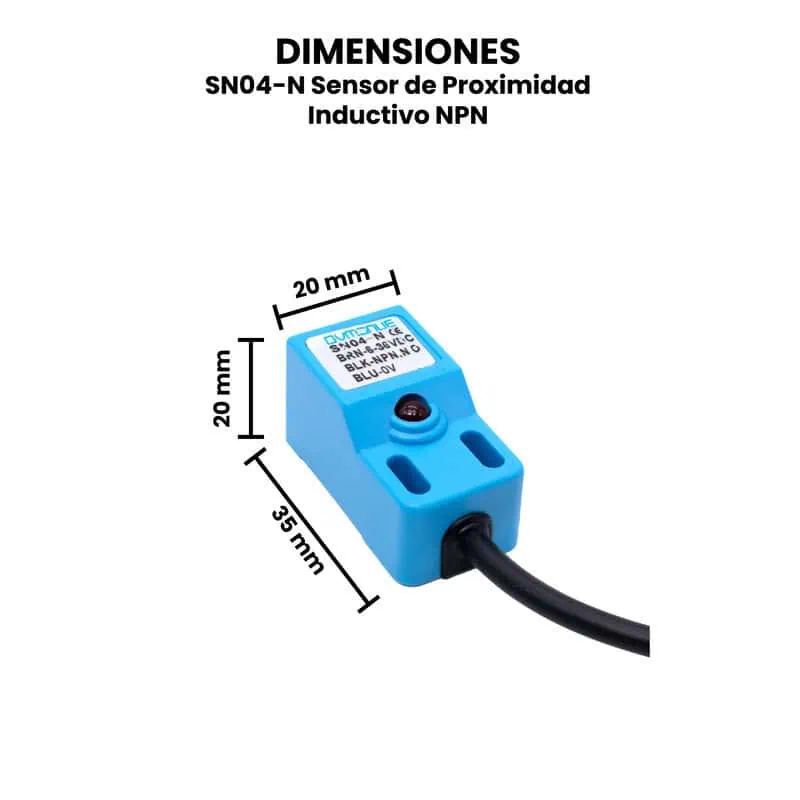

Dimensiones: 35 mm x 20 mm x 20 mm.
Peso: 60.5 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Qué es un sensor de proximidad inductivo?

Los sensores de proximidad inductivos sirven para detectar la presencia o ausencia de objetos metálicos. Cuando el sensor detecta un objeto metálico, su salida eléctrica cambia de estado (ON/OFF), de forma similar a un interruptor. Al tratarse de un sensor sin contacto, su durabilidad es muy extendida a comparación de otros tipos de sensores como switch o interruptores mecánicos. Además, al tratarse de un elemento completamente sellado, es muy poco susceptible al agua o polvo, que puede afectar a los sensores ópticos y/o mecánicos.
