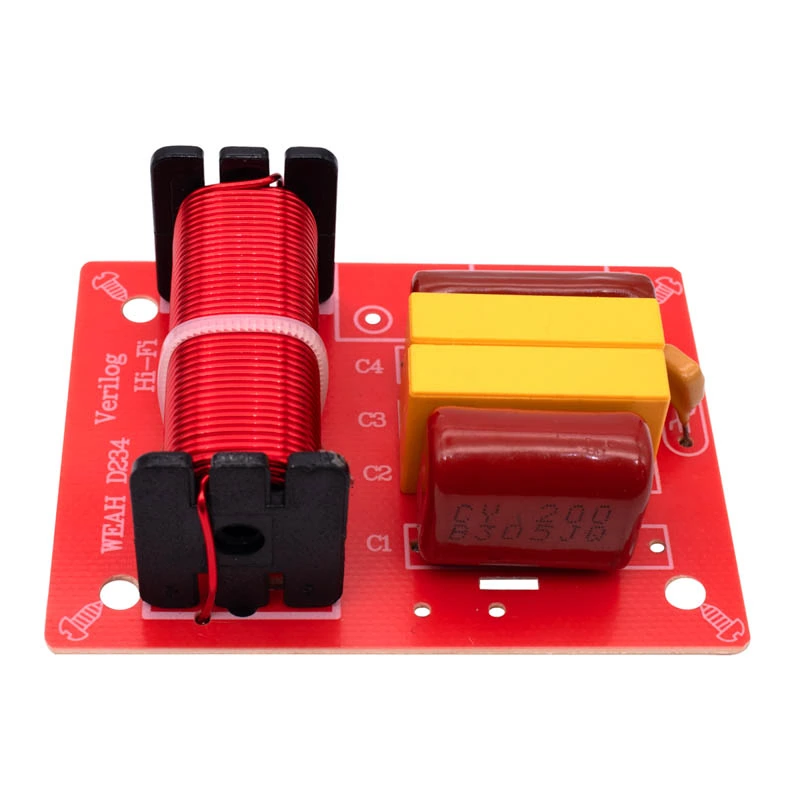

D234 Crossover 80W de Alta Fidelidad y Alto Bajo

INFORMACIÓN

El D234 Crossover 80W de Alta Fidelidad y Alto Bajo es un divisor de frecuencia pasivo diseñado para sistemas de altavoces de dos vías. Su función principal es separar la señal de audio entrante en dos bandas de frecuencia: las altas, que se dirigen al tweeter, y las bajas, que se envían al woofer o altavoz grave. Esto permite que cada altavoz reciba únicamente las frecuencias para las que está diseñado, mejorando la calidad del sonido y evitando daños en los componentes por señales fuera de rango. Funciona mediante componentes como bobinas e inductores que bloquean o permiten el paso de ciertas frecuencias, haciendo la división sin necesidad de alimentación externa.

El D234 Crossover 80W se utiliza principalmente en sistemas de audio de alta fidelidad donde se requiere una reproducción sonora clara y balanceada. Es común en altavoces domésticos, sistemas de sonido profesionales, y proyectos de audio DIY, especialmente en configuraciones compactas de dos vías. Además, protege los altavoces evitando que las frecuencias no deseadas lleguen a los drivers incorrectos, lo que prolonga la vida útil de los componentes y mejora el rendimiento general del sistema. Su capacidad para manejar hasta 80W lo hace adecuado para equipos de potencia media en entornos como salas de estar, estudios caseros y pequeños eventos.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Crossover pasivo de 2 vías (alto y bajo).
• Potencia máxima: 80 W RMS.
• Impedancia soportada: 4 Ω a 8 Ω.
• Frecuencia de corte: Aproximadamente 2,800 Hz.
• Bandas de frecuencia:
  • Baja frecuencia (woofer).
  • Alta frecuencia (tweeter).

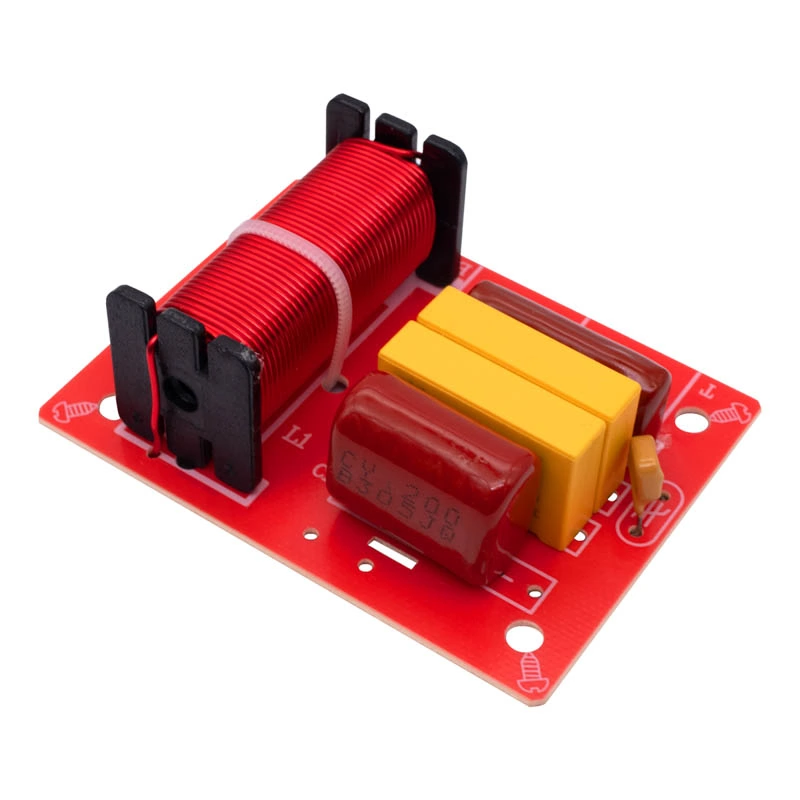

• Componentes internos:
  • Bobinas inductoras de gran sección (aproximadamente 41 mm).
  • Capacitores MKP (polipropileno metalizado) para mejor estabilidad térmica y capacidad de corriente.
• Tipo de instalación: Montaje pasivo en línea con altavoces.
• Protección: Evita que frecuencias no deseadas dañen los altavoces
• Rango de altavoces compatible: Altavoces pequeños, generalmente de hasta 6 pulgadas
• Calidad de sonido: Alta fidelidad con buena separación de frecuencias

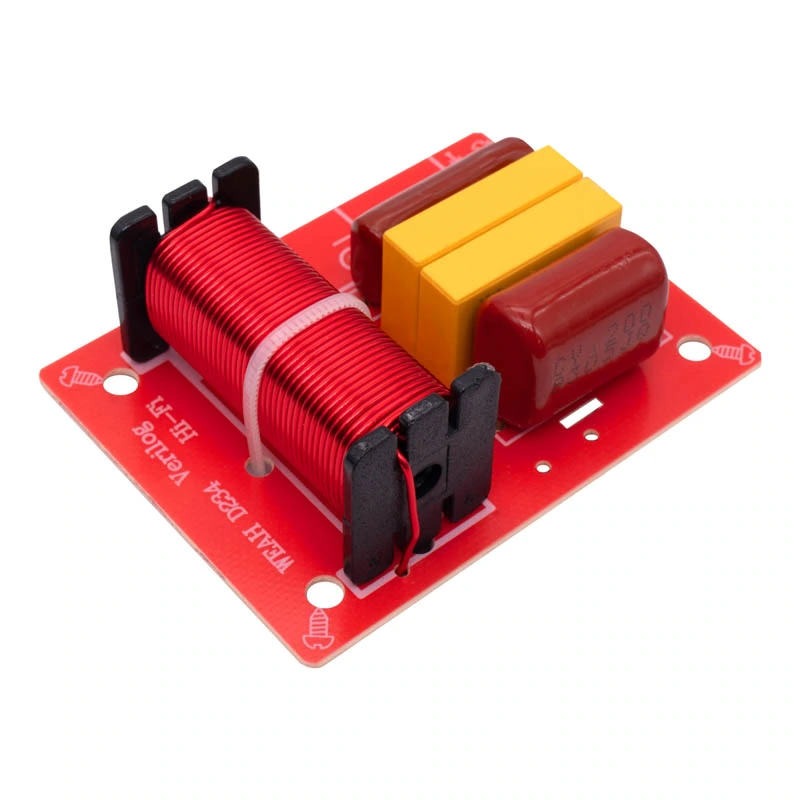

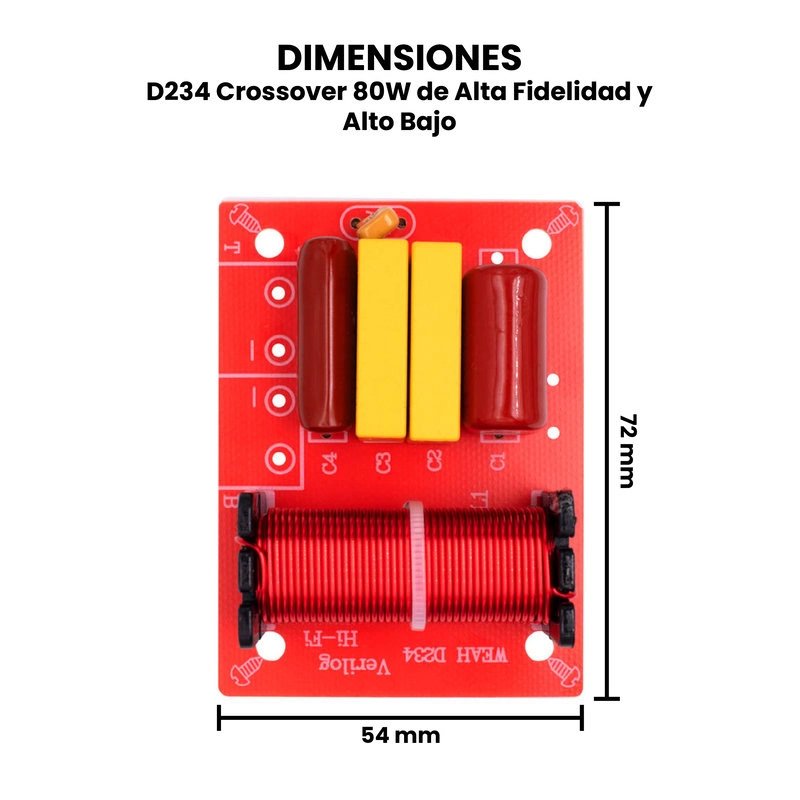

• Dimensiones: 72 mm x 54 mm x 25 mm.
• Peso: 39 g.

DOCUMENTACIÓN Y RECURSOS

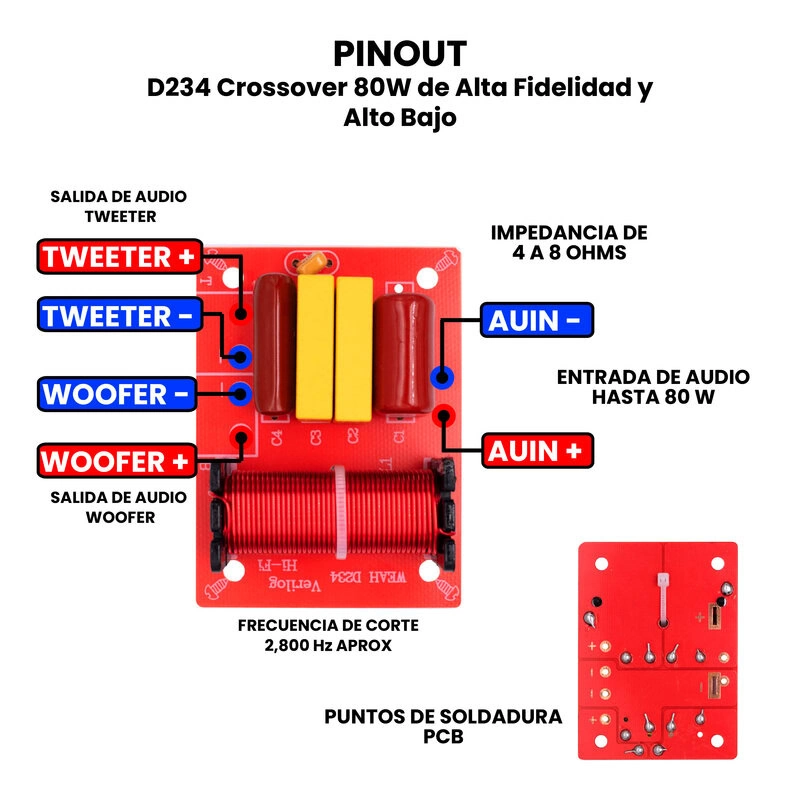

• Pinout
• Dimensiones
• Esquemático


INFORMACIÓN ADICIONAL

¿Cómo probar el D234 Crossover 80W de Alta Fidelidad y Alto Bajo?

Preparación y Seguridad:

• Asegúrate de que el amplificador y los altavoces estén apagados y desconectados de la corriente.
• Revisa visualmente el crossover para asegurarte de que no tenga daños visibles como componentes quemados, cables rotos o conexiones sueltas.

Conexión Básica.

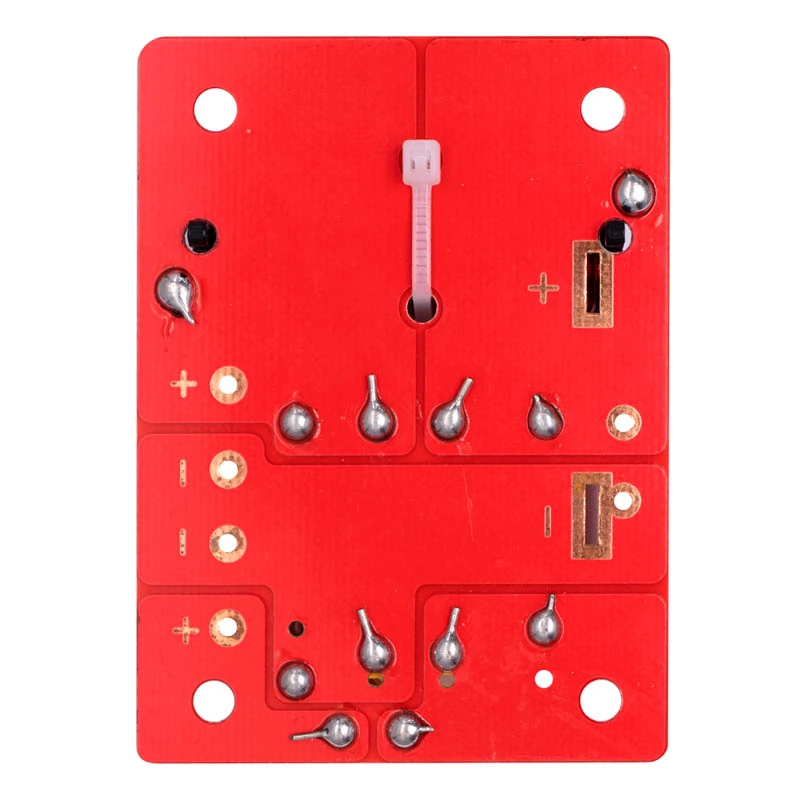

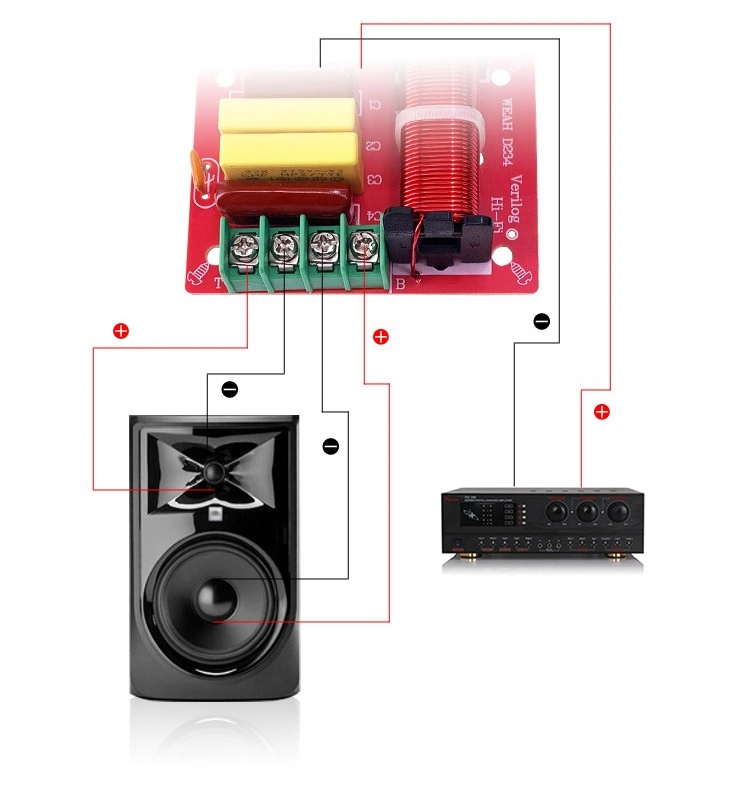

• Conecta la entrada del crossover a la salida del amplificador (o fuente de audio).
• Conecta la salida de baja frecuencia del crossover al woofer (altavoz de graves).
• Conecta la salida de alta frecuencia del crossover al tweeter (altavoz de agudos).
• Asegúrate de respetar la polaridad correcta (+ y -) en cada conexión para evitar inversión de fase.

Prueba de Continuidad con Multímetro.

• Con el crossover desconectado de todo, usa un multímetro en modo de continuidad o resistencia para medir:
  • La continuidad entre la entrada y la salida del woofer.
  • La continuidad entre la entrada y la salida del tweeter.
• Deberías ver una resistencia baja pero no un corto directo (cero ohmios), debido a las bobinas y capacitores internos.

Prueba de Señal de Audio.

• Conecta el sistema de audio y ponlo en volumen bajo para evitar daños.
• Reproduce una señal de prueba o música con buena gama de frecuencias (por ejemplo, un archivo de prueba con barridos de frecuencias).
• Escucha cada altavoz: el woofer debe reproducir los sonidos graves, mientras que el tweeter debe reproducir los agudos.
• Si uno de los altavoces no suena o suena distorsionado, verifica las conexiones o el estado del crossover.
