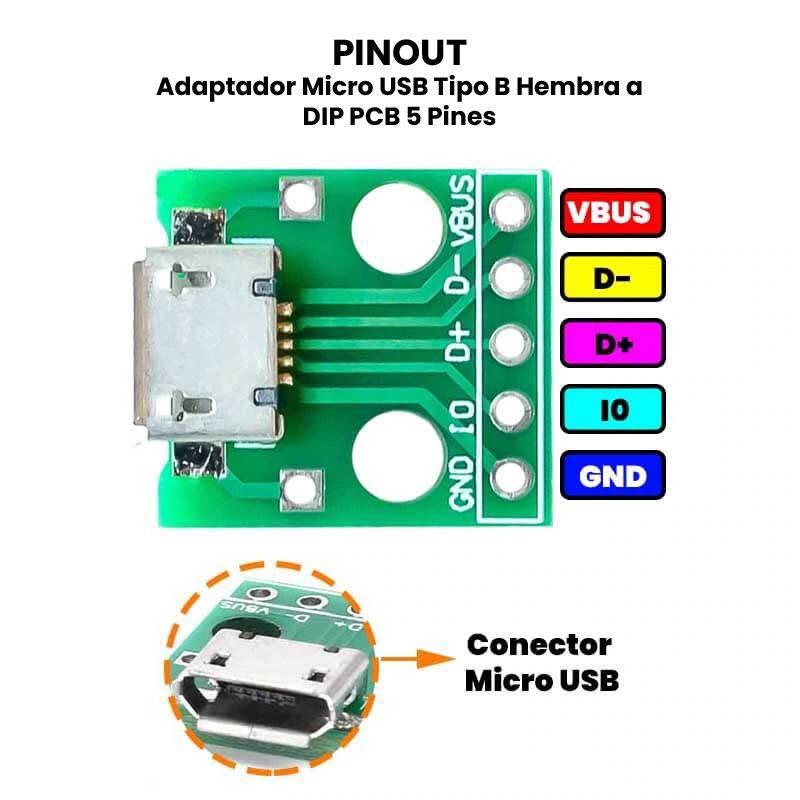

AR0103 - Adaptador Micro USB Tipo B Hembra a DIP PCB 5 Pines PINOUT

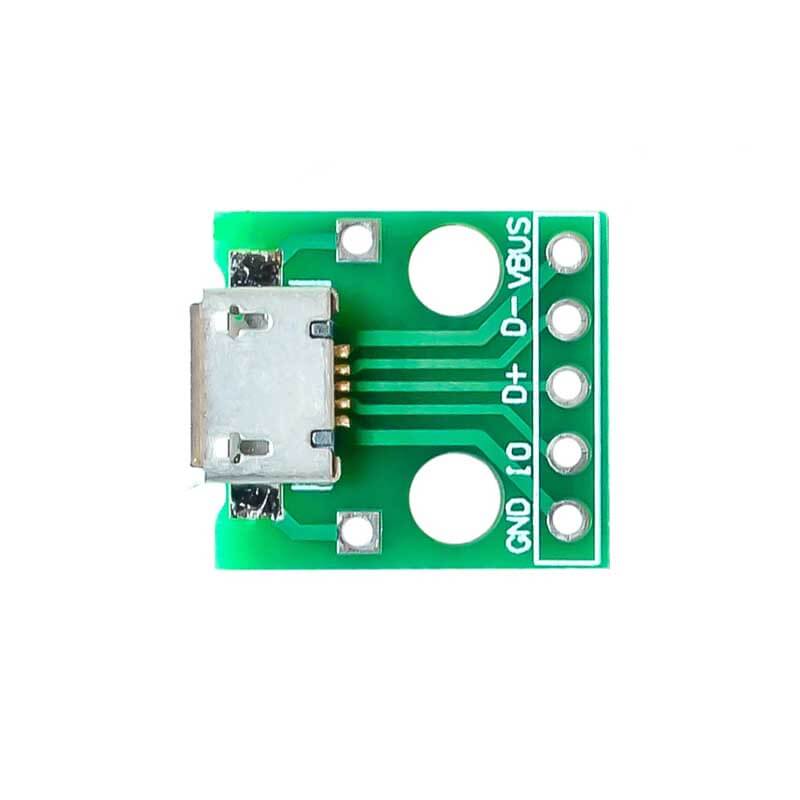

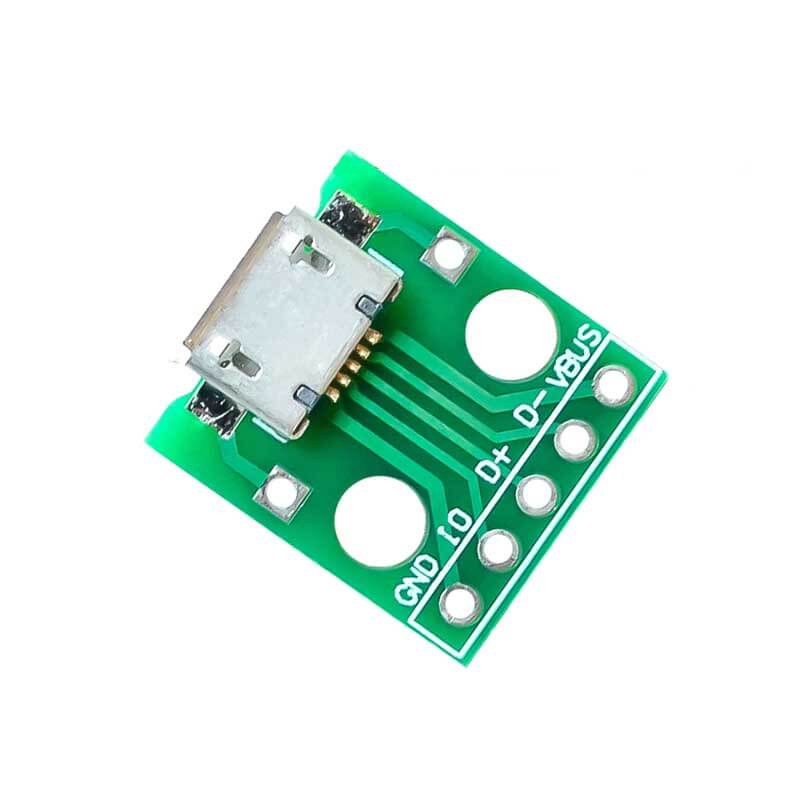

Adaptador Micro USB Tipo B Hembra a DIP PCB 5 Pines

$ 8.00

219 disponibles

CANTIDAD	PRECIO
25 piezas	$ 6.34
100 piezas	$ 5.30
200 piezas	$ 3.99

SKU: AR0103 Categorías: ADAPTADORES, MÓDULOS Etiquetas: adaptador, Breakout, Micro USB, Micro USB con PCB, Micro USB Tipo B, modulo, modulo usb, pcb, PCB 5 Pines, TIPO B, usb, USB Tipo B Hembra

Comprados juntos frecuentemente

Precio de los tres:

Este producto: Adaptador Micro USB Tipo B Hembra a DIP PCB 5 Pines - $ 8.00
Adaptadores USB Tipo C Hembra y Macho con PCB Tipo:: Hembra - $ 9.00
Push Button 4 pines MicroSwitch - $ 1.00

INFORMACIÓN

El Adaptador Micro USB Tipo B Hembra a DIP PCB de 5 pines es un pequeño módulo diseñado para facilitar la conexión de dispositivos con conector micro USB a placas de desarrollo o prototipos electrónicos. Este adaptador convierte el conector micro USB hembra en una serie de pines dispuestos en una distribución de paso estándar de 2.54 mm, lo que permite montarlo fácilmente en protoboards o soldarlo en placas de circuito impreso (PCB).

El Adaptador Micro USB Tipo B Hembra a DIP PCB de 5 pines se utiliza principalmente para facilitar la conexión de energía o datos desde un cable micro USB a una placa de desarrollo o prototipo electrónico. Sus principales aplicaciones incluyen la alimentación de circuitos, carga de baterías Li-Ion/Li-Po, comunicación serie (USB a UART mediante módulos como el CH340 o CP2102), y la creación de interfaces USB personalizadas. Gracias a su formato DIP de 2.54 mm, es ideal para uso en protoboards, PCBs personalizadas y proyectos de electrónica DIY. Es compatible con una amplia gama de tarjetas de desarrollo como Arduino Uno, Nano, Mega, Leonardo, así como ESP8266, ESP32, y placas basadas en STM32, Raspberry Pi Pico, entre otras. Este adaptador es una solución práctica cuando se requiere un puerto micro USB fijo y accesible en un proyecto electrónico.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Interfaz de comunicación y alimentación.
Voltaje de entrada MicroUSB: 5 VDC.
Conector USB: Micro USB B Hembra.
Corriente Máxima: 1 A.
Placa PCB con Dip de 5 Pines.
Pich de pines: 2.54 mm.
Cuenta con orificios para atornillar a cualquier superficie o carcasa.
Dimensiones: 15 mm x 14 mm x 3 mm.
Peso: 0.8 g.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

¿Para qué sirve el módulo USB Micro?

El puerto USB Micro es un estándar que permite la transferencia de información y/o carga desde o hacia otro periférico como:

Microcontroladores.
Módulos Wi-Fi, GPS,GSM o Bluetooth.
Otros dispositivos.

Esta placa está totalmente diseñada para un rápido montaje en tus proyectos de electrónica; la cual es de calidad y duradera.

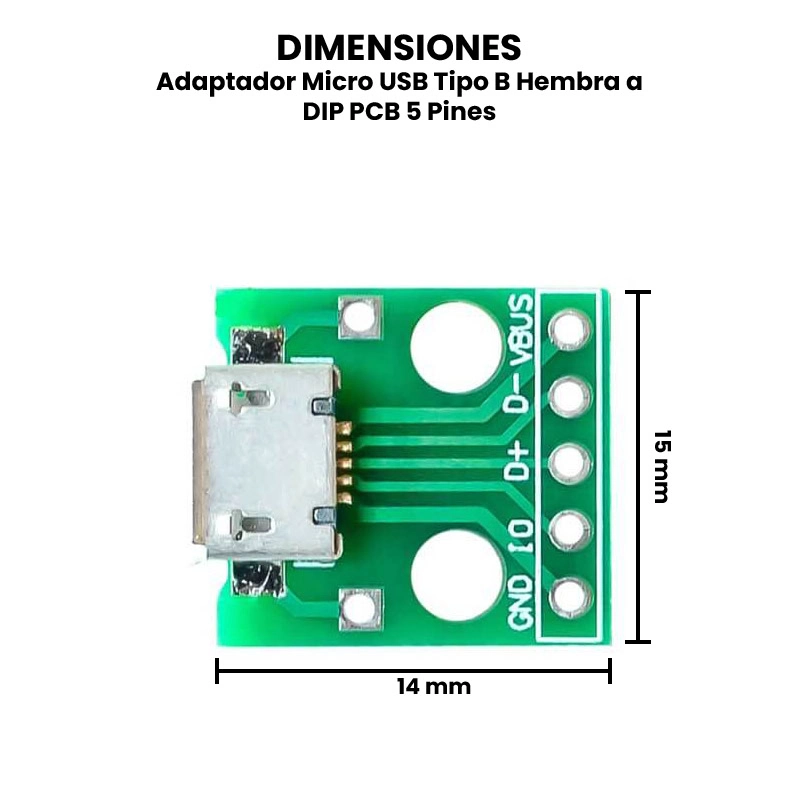

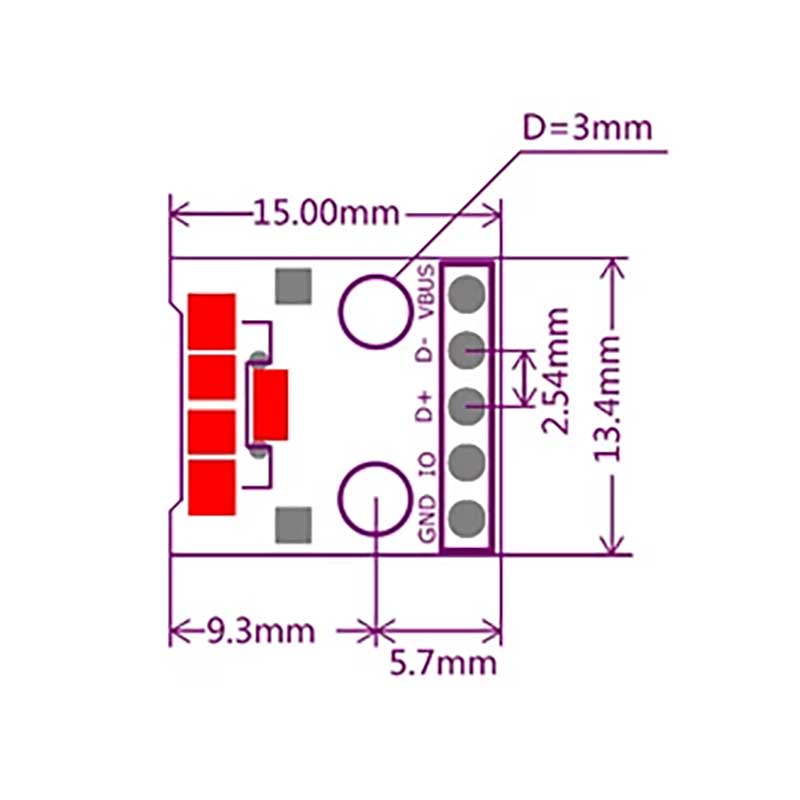

Dimensiones:

¿Cómo conectar el Micro USB a la tarjeta de desarrollo y/o microcontrolador?

El conector micro USB tiene cinco pines a través de los cuales se transfieren la energía y los datos, el ID del cuarto pin se usa para la detección de modo, esto indica si el USB se usa solo para energía o para transferencia de datos. De los cuatro pines restantes, dos pines (pin 1 y pin 5) se utilizan para proporcionar Vcc y tierra. La tensión de alimentación de Vcc es de + 5V y normalmente se proporciona desde el propio microcontrolador. El pin de tierra está conectado a la tierra del microcontrolador.

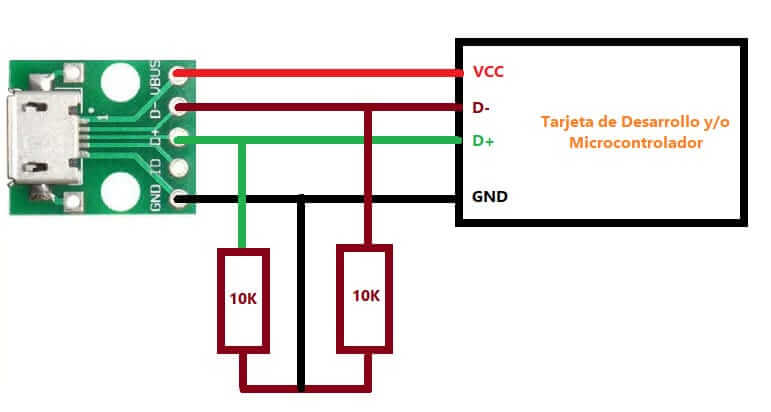

Los dos pines restantes son el D + y el D-. Estos pines deben conectarse a los pines D + y D- del host, respectivamente. También requieren una resistencia desplegable de valor de 10 K cada una para que los datos se transfieran. A continuación se muestra un ejemplo de configuración de conexión.
