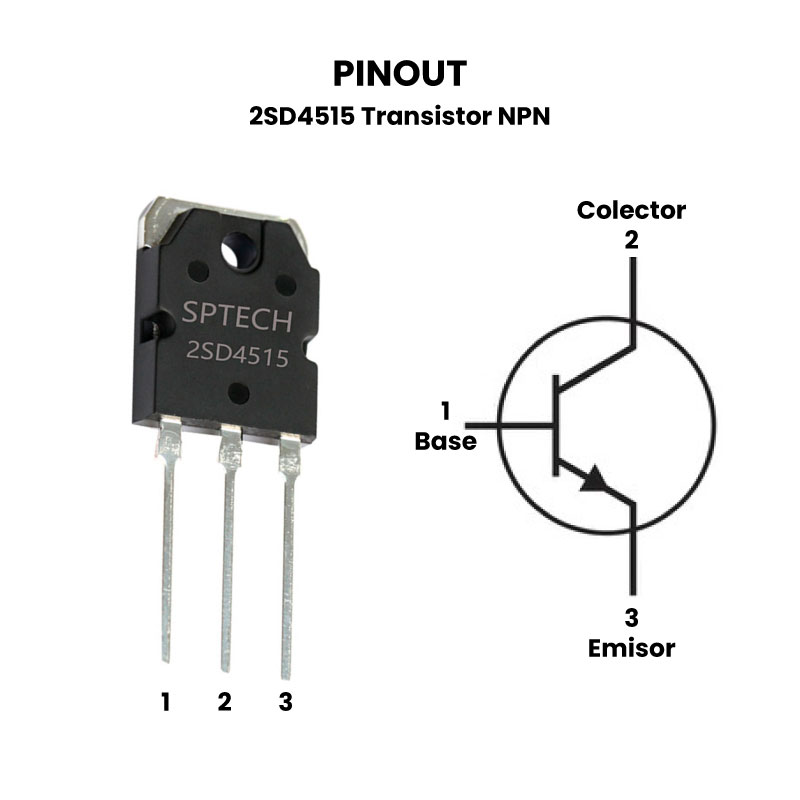

2SD4515 Transistor NPN 400V 12A TO-3PN pinout

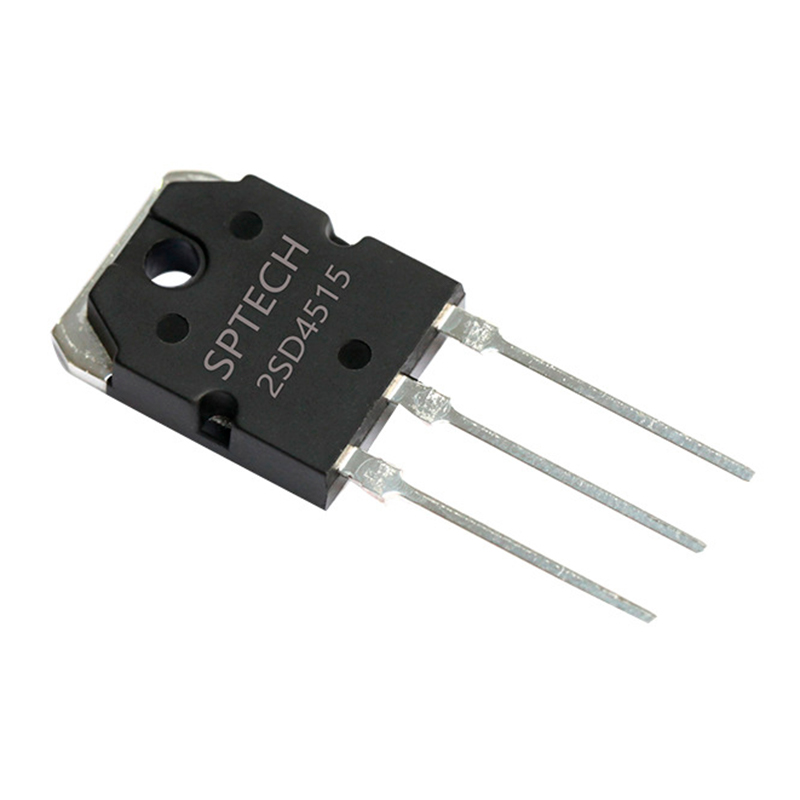

2SD4515 Transistor NPN 400V 12A TO-3PN

Name: 2SD4515 Transistor NPN 400V 12A TO-3PN
SKU: AR4031
Availability: InStock

El precio original era: $ 38.00.El precio actual es: $ 27.00.

160 disponibles

SKU: AR4031 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 12A, 2SD4515, 400V, Amplificar, audio, BUS23B, BUS24B, Conmutar, D4515, NPN, potencia, SPETECH, TO-3PN, transistor

INFORMACIÓN

El 2SD4515 Transistor NPN de potencia esta diseñado para manejar corrientes y voltajes altos, también tiene la capacidad de trabajar con frecuencias más altas que los transitares estándar, cuenta con un voltaje colector-emisor mínimo de 400V y una corriente máxima de colector 12A.

El 2SD4515 Transistor NPN es ideal para amplificación de radio frecuencias, amplificación de audio de alta potencia y conmutación de alta potencia. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: 2SD4515
Encapsulado: TO-3PN
Tipo: NPN
Voltaje:
- V_CEO: 400 V
- V_CBO: 700 V
- V_EBO: 9 V
Corriente:
- I_C: 12 A
- I_B: 6 A
- I_EBO: 0.1 mA
Disipación total del dispositivo (Pc): 130 W
Frecuencia de Transición: 4MHz
Ganancia de corriente continua (h_FE): 8-40
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 150°C

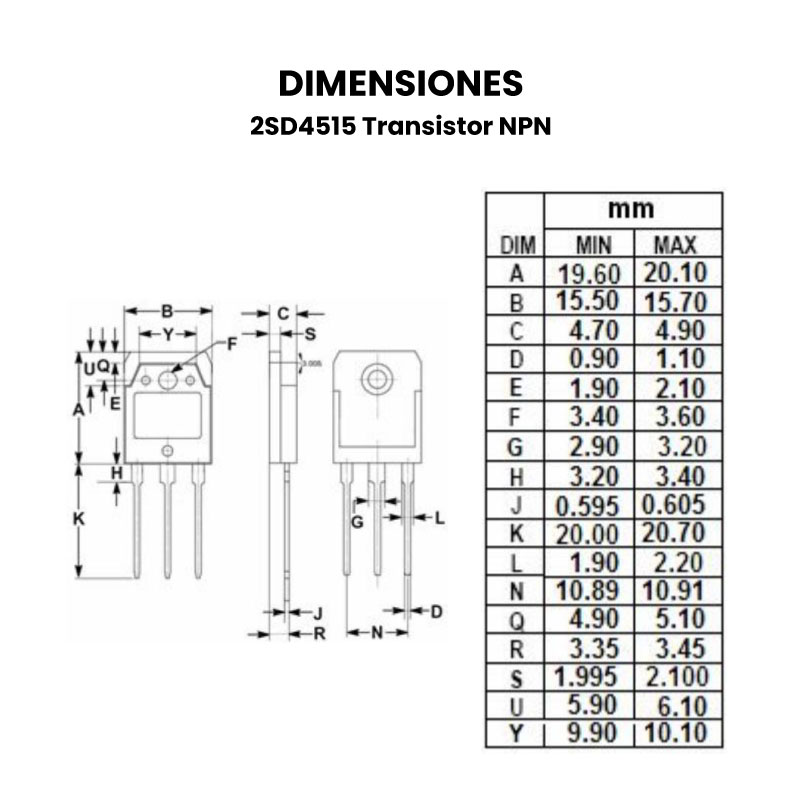

Dimensiones: 15.7 x 39.7 mm
Peso: 5.1g

SUSTITUTO

Similares: BUS23B, BUS24B.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

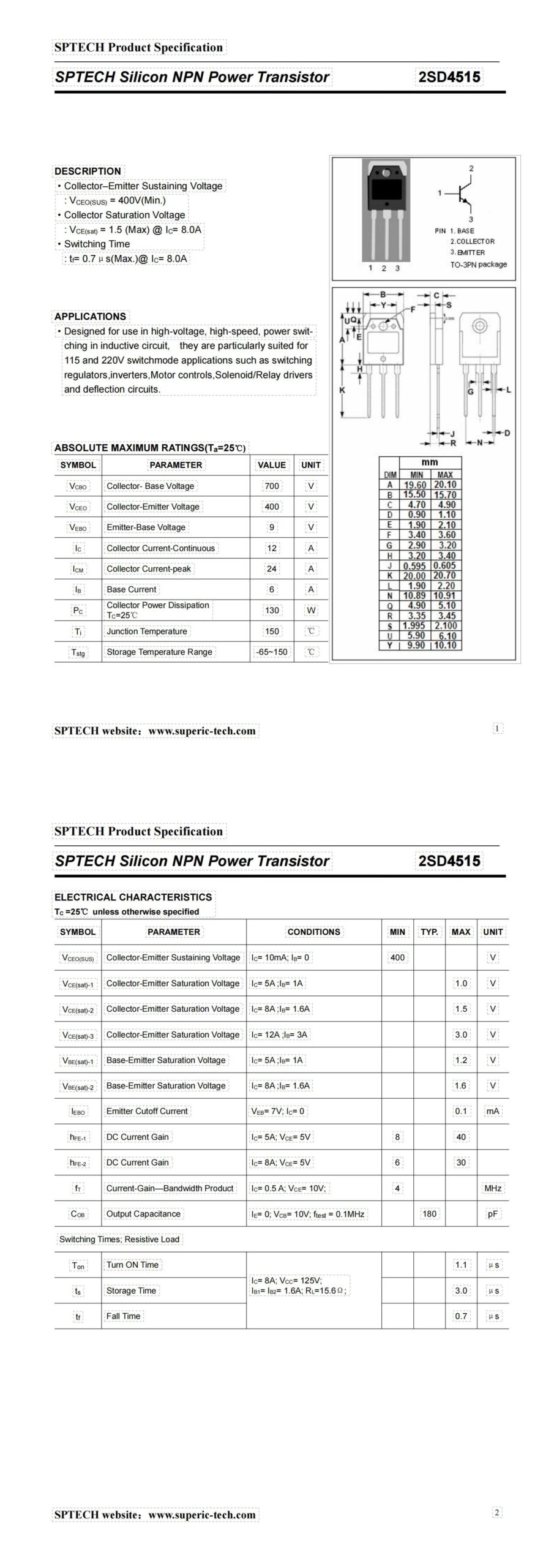

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El 2SD4515 típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor 2SD4515 un 20 % por debajo de sus clasificaciones máximas absolutas.
