2SA1516 Transistor PNP -180V -12A TO-3PN

INFORMACIÓN

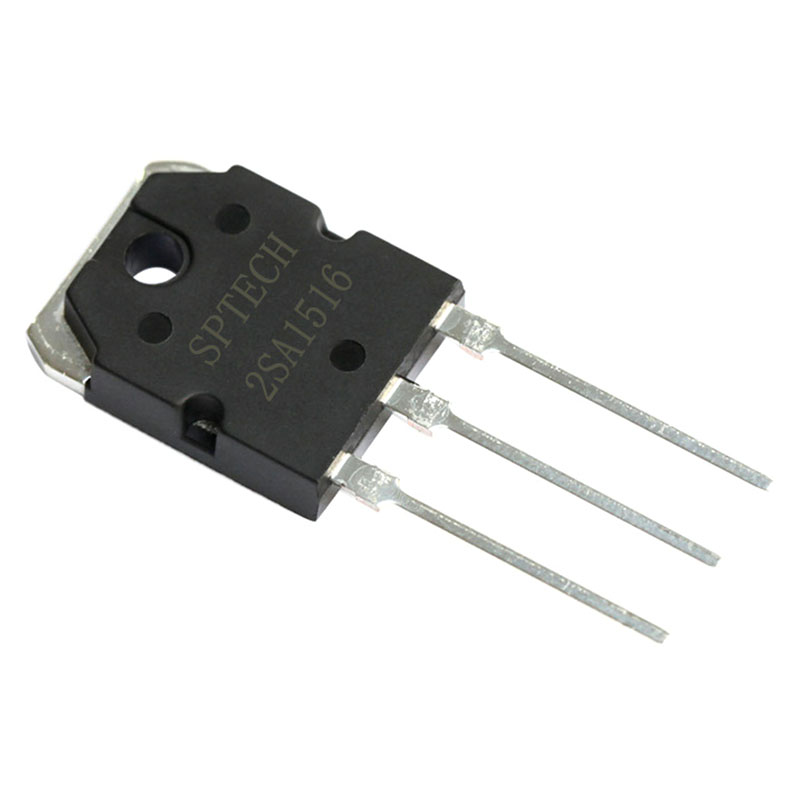

El 2SA1516 es un transistor de potencia PNP  fabricado por SPTECH. Se caracteriza por tener un alto voltaje de ruptura colector-emisor (-180V), buena linealidad de hFE y es complementario al tipo 2SC3907. Este transistor está diseñado para aplicaciones en amplificadores de audio de alta fidelidad y otras aplicaciones lineales.

Explora nuestra amplia gama de transistores para potenciar tus proyectos. Encuentra la solución perfecta que se ajuste a tus necesidades. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Matrícula: 2SA1516
• Tipo: PNP
• Encapsulado: TO-3PN
• Montaje: Through Hole THT
• Pines: 3
• Voltaje
  • Colector-emisor (VCEO): -180V
  • Colector-base (VCBO): -180V
  • Emisor-base: -5V
• Corriente del colector continua (IC): -12A
• Buena linealidad de hFE
• Disipación de energía (PC): 130W
• Peso: 5.45g

SUSTITUTO

• Similar: 2SC3907

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

• Datasheet de referencia
• Pinout
• Dimensiones

INFORMACIÓN ADICIONAL

Recomendaciones de Uso:

• El 2SA1516 Transistor PNP típicamente se instala en un disipador de calor debido a la disipación de potencia generada durante la operación.
• Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
