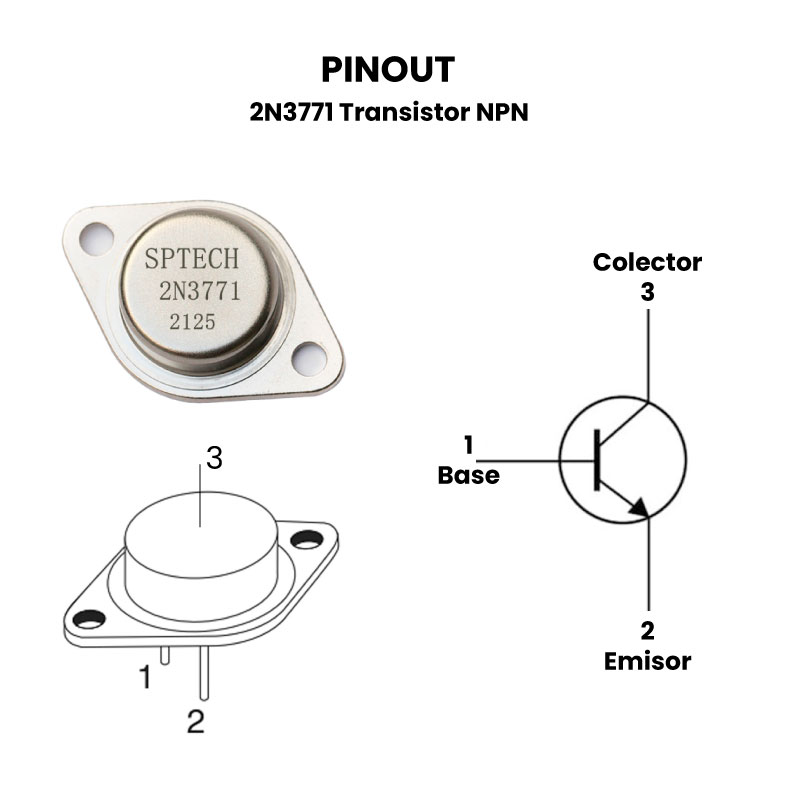

2N3771 Transistor NPN 50V 30A TO-3 pinout

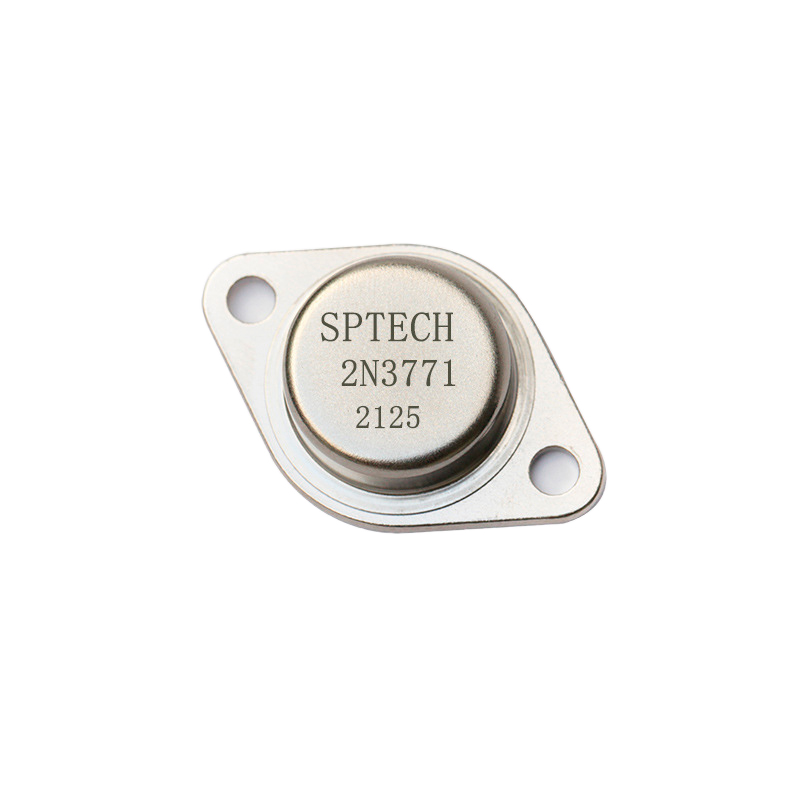

2N3771 Transistor NPN 50V 30A TO-3

$ 49.00

30 disponibles

CANTIDAD	PRECIO
10 piezas	$ 41.89
25 piezas	$ 37.15
35 piezas	$ 33.37

SKU: AR4013 Categorías: ACTIVOS, COMPONENTES ELECTRÓNICOS, TRANSISTORES Etiquetas: 150W, 2N3771, 2N5301, 30A, 50V, Amplificar, audio, conmutacion, Control de motores, NPN, potencia, SPTECH, TO-3, transistor

INFORMACIÓN

El 2N3771 Transistor NPN de potencia esta diseñado para manejar corrientes y voltajes de operación altos, cuenta con un voltaje colector-emisor mínimo de 50V y una corriente máxima de colector 30A.

El 2N3771 Transistor NPN es puede manejar altos niveles de potencia por lo que es utilizado en aplicaciones industriales y comerciales que requieren una amplificación de alta potencia y una conmutación de corriente eficiente, como es el caso de los sistemas de control de procesos, equipos de soldadura, sistemas de iluminación de alta potencia y control de motores. ¡Consulta Aquí y descubre cómo nuestros transistores pueden impulsar el éxito de tus creaciones!

ESPECIFICACIONES Y CARACTERÍSTICAS

Matrícula: 2N3771
Encapsulado: TO-3
Tipo: NPN
Voltaje:
- V_CEO: 50 V
- V_CBO: 50 V
- V_EBO: 5 V
Corriente:
- I_C: 30 A
- I_B: 7.5 A
- I_CBO: 2 mA
Disipación total del dispositivo (Pc): 150 W
Frecuencia de Transición: 0.2 MHz
Ganancia de corriente continua (h_FE): 15 – 60
Montaje: THT
Pines: 3
Temperatura de trabajo: -65°C a 200°C

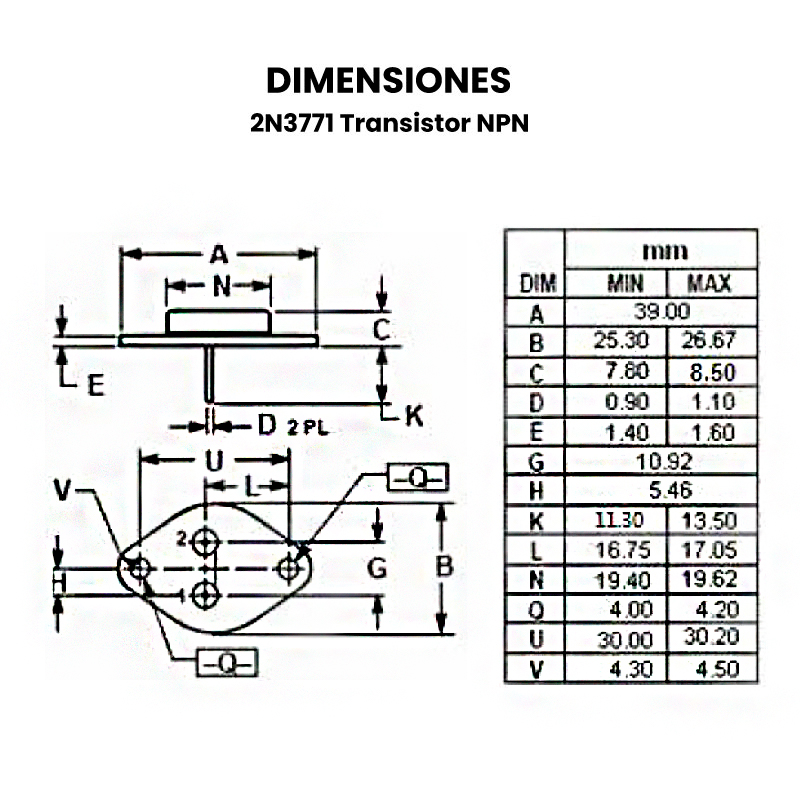

Dimensiones: 39 x 25.4 x 8.5 mm
Peso: 11.54 g

SUSTITUTO

Similares: 2N5301.

Nota: Los siguientes transistores son recomendaciones de sustitutos, recuerde siempre revisar el Datasheet de estos para confirmar que son adecuados a sus requerimientos.

DOCUMENTACIÓN Y RECURSOS

INFORMACIÓN ADICIONAL

El 2N3771 típicamente se instala en un Buje de Aislamiento de calor debido a la disipación de potencia generada durante la operación.
Se debe tener en cuenta que estos valores son los máximos absolutos (voltaje, corriente y potencia), y operar el transistor dentro de esta gama no garantiza el funcionamiento óptimo ni la longevidad. Por lo general, se diseña un circuito para mantener el transistor dentro de un rango de operación más seguro y bien por debajo de estos límites máximos.
Para un rendimiento de larga duración, opere el transistor 2N3771 un 20 % por debajo de sus clasificaciones máximas absolutas.
