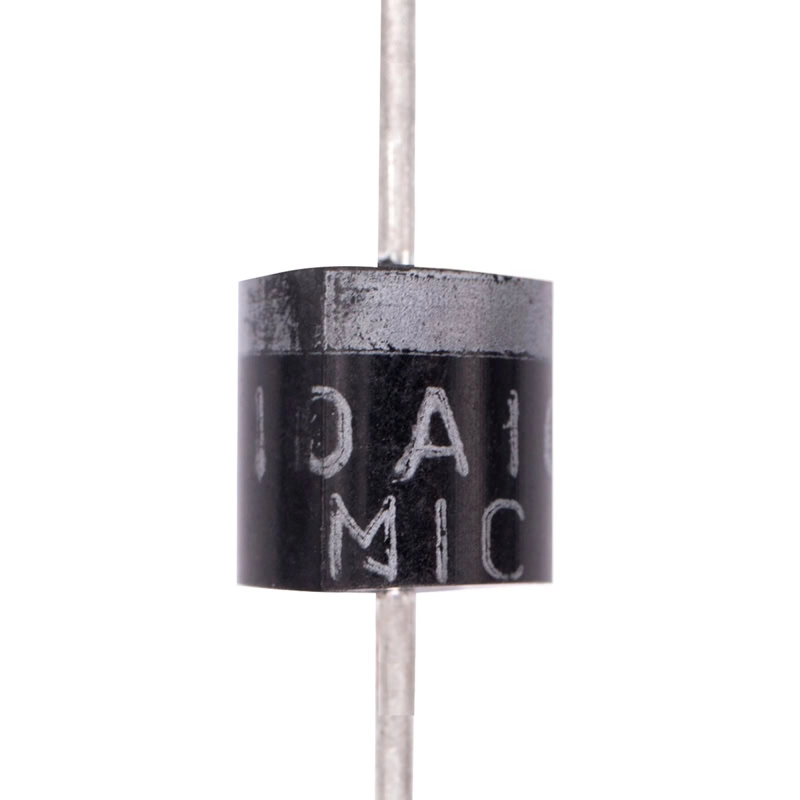

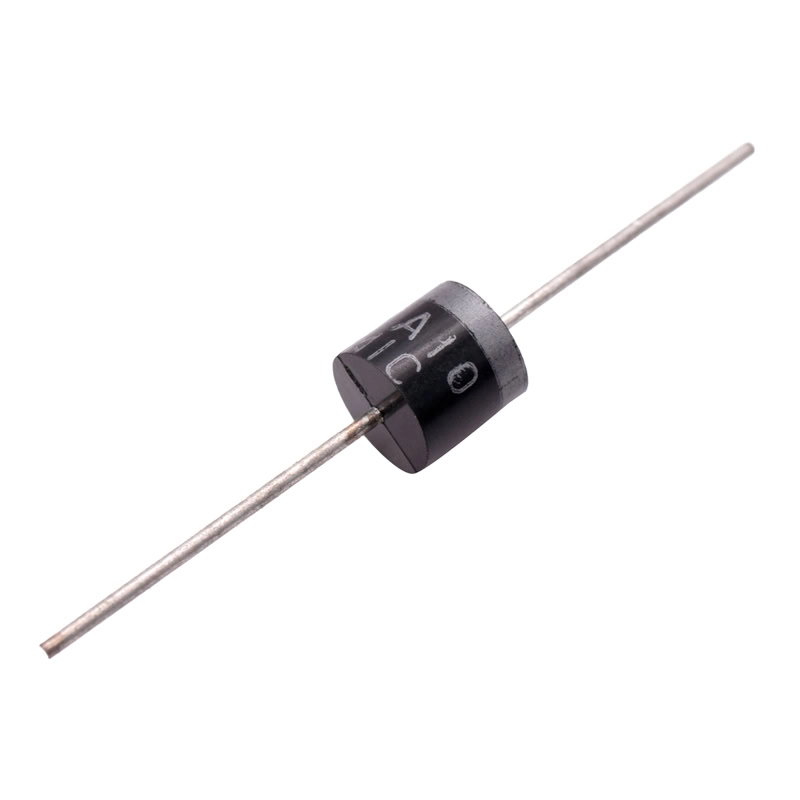

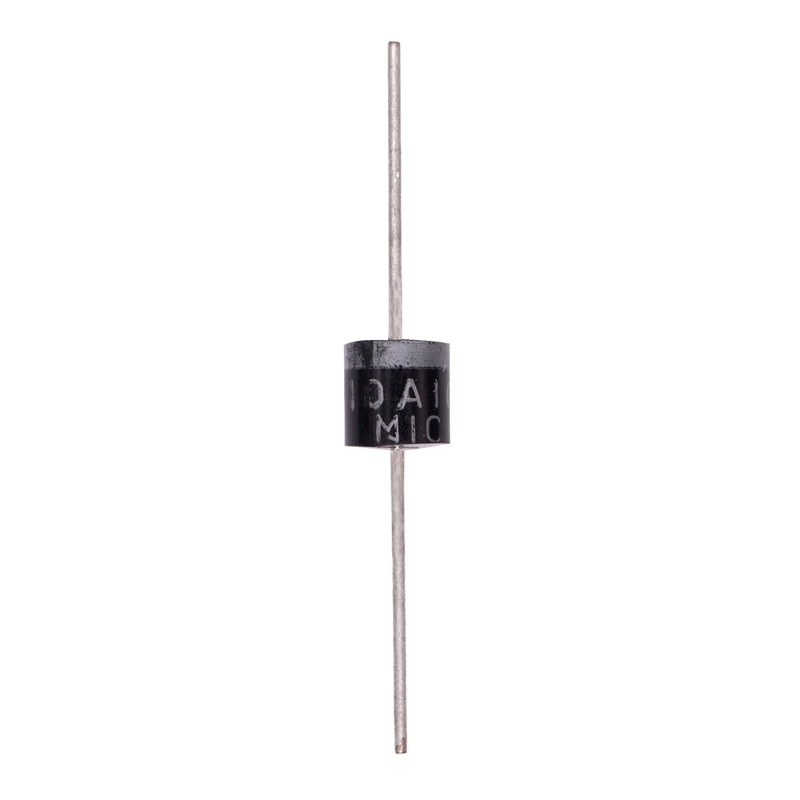

10A10 Diodo Rectificador 1000V 10A
$ 6.00
198 disponibles
| CANTIDAD | PRECIO |
|---|---|
| 25 piezas | $ 4.43 |
| 100 piezas | $ 3.66 |
| 200 piezas | $ 2.71 |
INFORMACIÓN
El diodo rectificador 10A10 es un componente de silicio que permite que la corriente eléctrica fluya en una sola dirección y se usa principalmente para convertir corriente alterna (AC) en corriente continua (DC) en fuentes de alimentación. También protege circuitos contra polaridad inversa y supresiones de picos de tensión en bobinas o relés. Su capacidad es de 10A de corriente directa y hasta 1000V de voltaje inverso.
Dentro de sus aplicaciones, estos se emplean en cargadores de baterías, como diodo de “libre circulación” o supresor de picos para proteger cargas inductivas como relés y motores, y en aplicaciones de electrónica de potencia de alta corriente.
ESPECIFICACIONES Y CARACTERÍSTICAS
- Tipo: Diodo rectificador
- Matrícula: 10A10

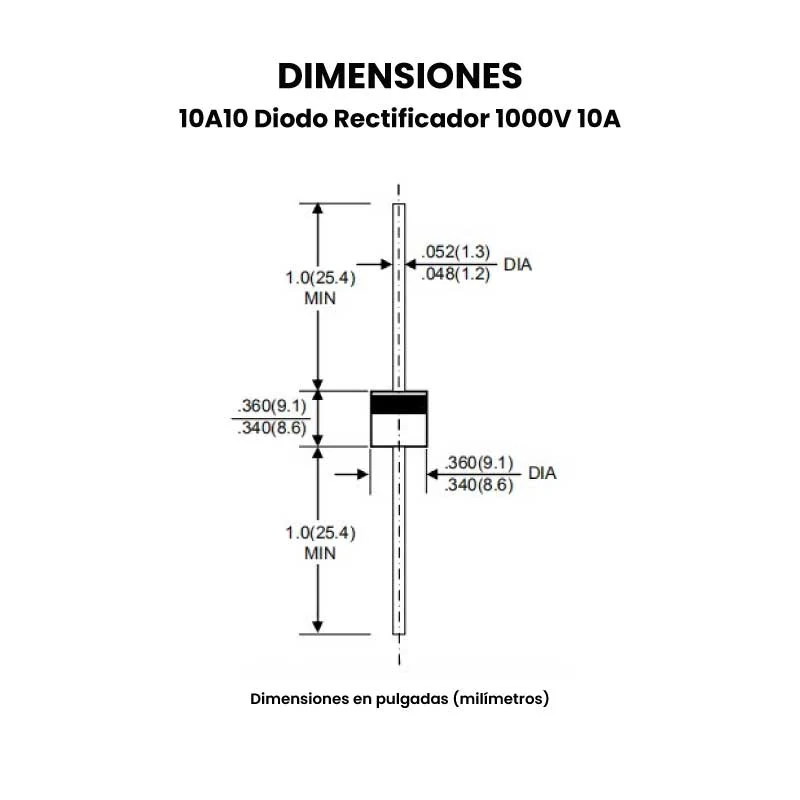

- Empaquetado: R-6, Axial
- Voltaje inverso máximo RRM: 1000V
- Corriente en Polarización Directa(IF): 10A
- Pico de corriente de sobretensión (IFSM): 600A
- Caída de voltaje directa (VF): 1V
- Tiempo de recuperación inversa: 500ns
- Temperatura de operación: -50 a 150 °C
- Peso: 1.5g
DOCUMENTACIÓN Y RECURSOS
INFORMACIÓN ADICIONAL
¿Cómo funciona el 10A10 diodo rectificador?
Su función principal es convertir la corriente alterna (CA) en corriente continua (CC) al permitir el paso solo de los semiciclos positivos de la onda, eliminando o invirtiendo los negativos. Esto es fundamental en fuentes de alimentación para proporcionar un flujo de corriente más estable.

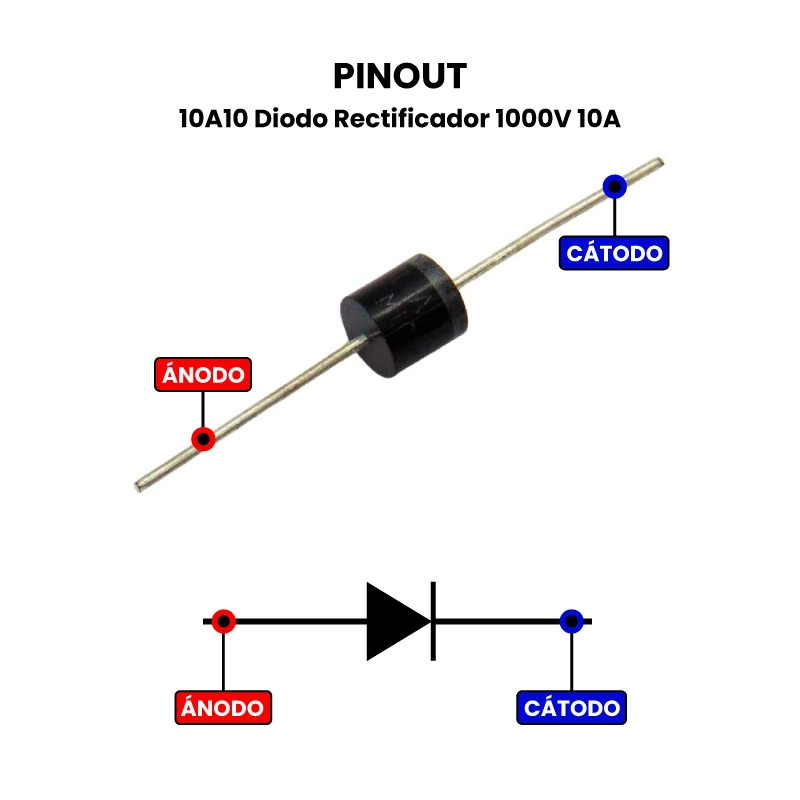

- Conducción unidireccional: El diodo permite el paso de la corriente cuando el ánodo (terminal positivo) es positivo con respecto al cátodo (terminal negativo, marcado por una franja gris).
- Bloqueo en polaridad inversa: Si se invierte la polaridad (el cátodo se vuelve positivo respecto al ánodo), el diodo bloquea el paso de la corriente.
- Rectificación: Al aplicar una señal de CA, el diodo solo deja pasar la parte positiva de la onda (rectificación de media onda). En circuitos con puentes de diodos, se rectifica la onda completa, permitiendo que ambas polaridades fluyan en la misma dirección.
Aplicaciones del 10A10 diodo rectificador
- Rectificación de corriente: Es su función más común, convirtiendo la corriente alterna de la red eléctrica en corriente continua para alimentar dispositivos electrónicos. Se usa frecuentemente en el circuito de una fuente de alimentación, a menudo después de un transformador.
- Cargadores de baterías: Se utiliza para cargar baterías, asegurando que la corriente fluya en la dirección correcta hacia el acumulador.
- Protección contra inversión de polaridad: Protege los circuitos contra daños causados por una conexión de polaridad inversa accidental.
- Diodo de libre circulación (“freewheeling”): En cargas inductivas (como motores o relés), el diodo 10A10 puede colocarse en paralelo a la carga para proporcionar un camino para la corriente cuando la carga se apaga, disipando la energía acumulada en el campo magnético y evitando picos de alto voltaje que podrían dañar el circuito.
- Control de motores y otras aplicaciones de potencia: Se usa en circuitos de electrónica de potencia de alta corriente, incluyendo el control de motores, y en aplicaciones que requieren una alta capacidad para manejar corriente y voltaje.
| Peso | 0.0015 kg |
|---|---|
| Dimensiones | 1 × 1 × 1 cm |
