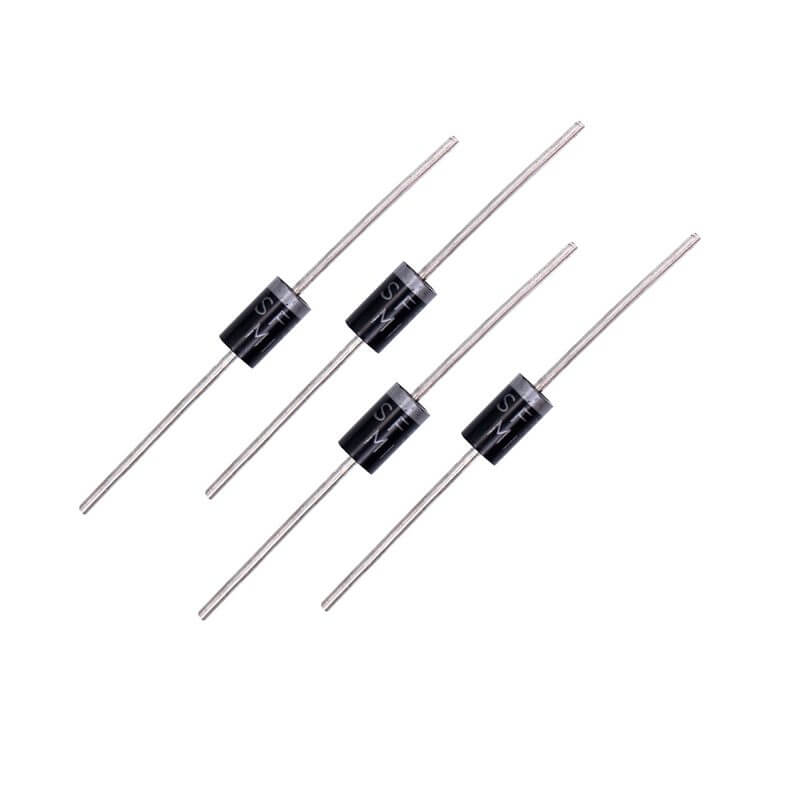

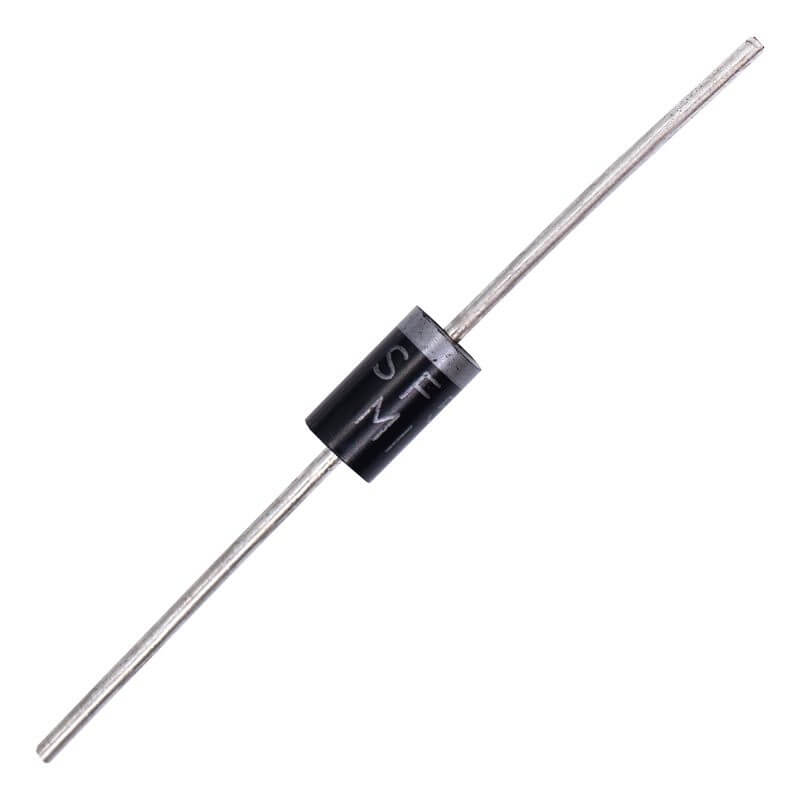

SF56 Diodo Rectificador 5A 400V

INFORMACIÓN

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo: Diodo rectificador
• Voltaje inverso pico repetitivo: 400 V
• Tensión máxima RMS: 280 V
• Voltaje de funcionamiento @ 5 A: 1.25 V
• Corriente de rectificación promedio  @ 55 °C: 5 A
• Corriente pico no repetitiva en medio ciclo de onda senoidal (8.3 ms): 125 A
• Máxima corriente Inversa @25°C: 5 μA
• Capacitancia total: 30 pF
• Máximo tiempo de recuperación inversa: 35 ns
• Rango de temperatura de operación: -55 a 150 °C
• Encapsulado: DO-201AD
• Numero de pines: 2

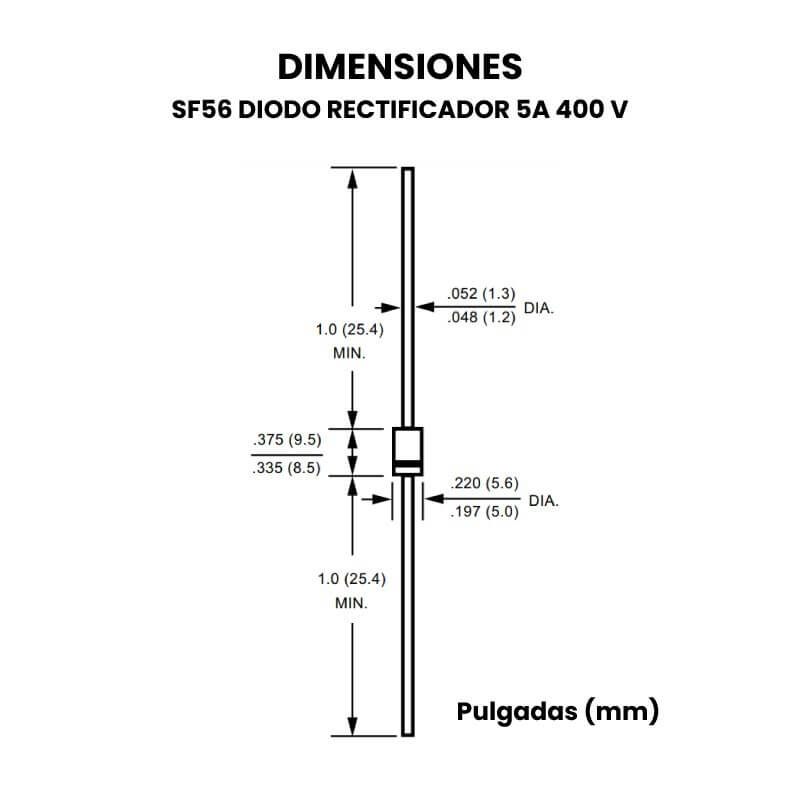

• Dimensiones: 5.6Ø mm x 9.5 mm
• Peso: 1 g

DOCUMENTACIÓN Y RECURSOS

• Datasheet
• Dimensiones

• Modelo 3D
• Footprint

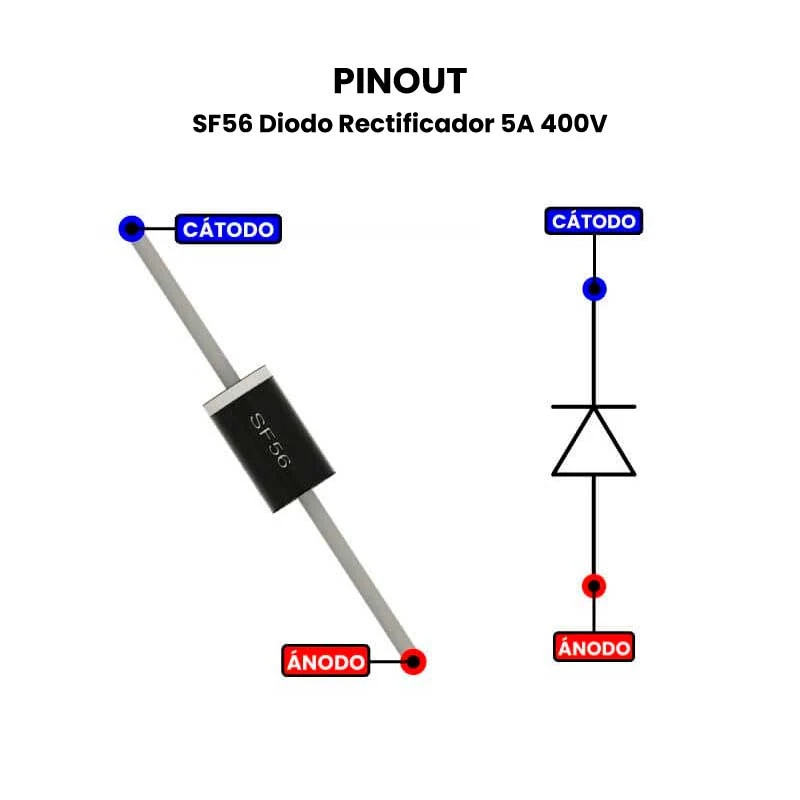

• Pinout

INFORMACIÓN ADICIONAL

¿Cómo funciona?

Consiste en permitir el flujo de energía eléctrica en un solo sentido, por lo cual se comporta de dos maneras:

• Polarización directa: permitiendo el paso de la corriente eléctrica.
• Polarización inversa: impidiendo el paso de la corriente eléctrica.

¿Quién inventó el diodo?

John Ambrose Fleming fue un físico e ingeniero eléctrico británico realizo el descubrimiento en el año de 1904.

¿Cómo saber que funciona el diodo?

Una de las razones por las cuales un diodo explota es debido a que ha superado la cantidad de corriente que este puede soportar.

Una manera de saber cuándo un diodo está en cortocircuito es probando con el multímetro ambas direcciones y dando una lectura de caída de tensión de (0 v a 0.4 v).

Es de saber que cuando un diodo se encuentra abierto no permite la circulación de energía eléctrica en ambos sentidos. El multímetro mostrara OL (circuito abierto) en las dos direcciones.
